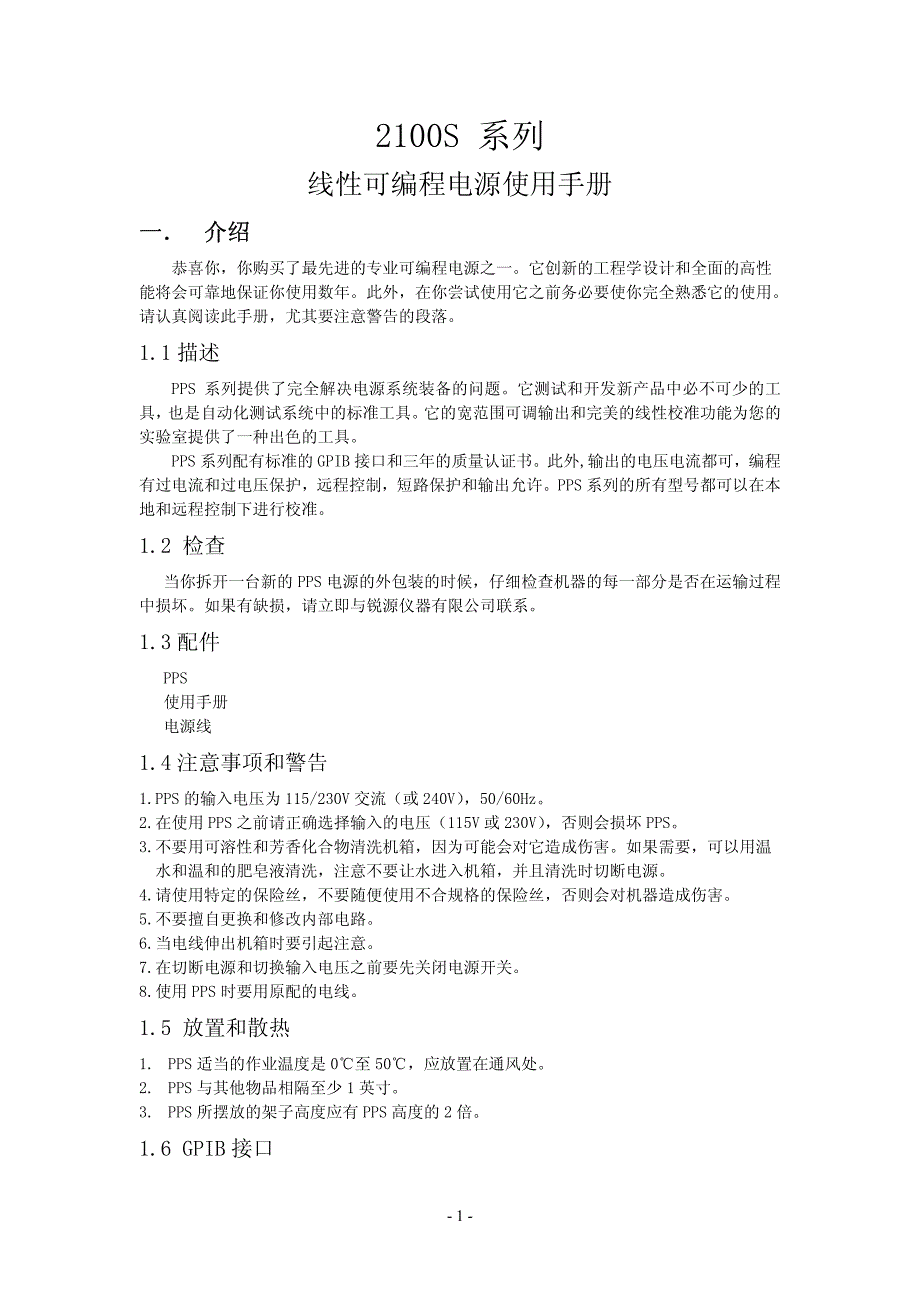

2100S 系列 线性可编程电源使用手册 一． 介绍 一． 介绍 恭喜你，你购买了最先进的专业可编程电源之一它创新的工程学设计和全面的高性 能将会可靠地保证你使用数年此外，在你尝试使用它之前务必要使你完全熟悉它的使用 请认真阅读此手册，尤其要注意警告的段落 1.1 描述 PPS 系列提供了完全解决电源系统装备的问题它测试和开发新产品中必不可少的工 具， 也是自动化测试系统中的标准工具 它的宽范围可调输出和完美的线性校准功能为您的 实验室提供了一种出色的工具 PPS 系列配有标准的 GPIB 接口和三年的质量认证书此外,输出的电压电流都可，编程 有过电流和过电压保护，远程控制，短路保护和输出允许PPS 系列的所有型号都可以在本 地和远程控制下进行校准 1.2 检查 当你拆开一台新的 PPS 电源的外包装的时候，仔细检查机器的每一部分是否在运输过程 中损坏如果有缺损，请立即与锐源仪器有限公司联系 1.3 配件 PPS 使用手册 电源线 1.4 注意事项和警告 1.PPS 的输入电压为 115/230V 交流（或 240V） ，50/60Hz 2.在使用 PPS 之前请正确选择输入的电压（115V 或 230V） ，否则会损坏 PPS。
3.不要用可溶性和芳香化合物清洗机箱，因为可能会对它造成伤害如果需要，可以用温 水和温和的肥皂液清洗，注意不要让水进入机箱，并且清洗时切断电源 4.请使用特定的保险丝，不要随便使用不合规格的保险丝，否则会对机器造成伤害 5.不要擅自更换和修改内部电路 6.当电线伸出机箱时要引起注意 7.在切断电源和切换输入电压之前要先关闭电源开关 8.使用 PPS 时要用原配的电线 1.5 放置和散热 1. PPS 适当的作业温度是 0℃至 50℃，应放置在通风处 2. PPS 与其他物品相隔至少 1 英寸 3. PPS 所摆放的架子高度应有 PPS 高度的 2 倍 1.6 GPIB 接口 - 1 - PPS 后面板上的 GPIB 接口可以和计算机和任何一种 GPIB 设备相接一个 GPIB 系统可 以是任何一种拓扑结构（星型，总线型或复合型） ，只要满足以下条件 1） 所有设备（包括计算机）总数不得超过 15 2） 所有电缆的长度总和（米数）不得超过设备数的 2 倍或者最大长度不得超过 20 米 不要把 3 个以上的物体堆在任何一个 GPIB 接口上，杠杆作用会增加面板的复负荷杠杆作用会增加面板的复负荷。
确 保插口都插好并且螺丝都已被拧紧如果需要从面板上拆螺丝请用螺丝刀 二· 二· 2．1 单元介绍： 从以下描述，你可以熟悉本品 2．1.1 前面板按键说明： 注：大多数的键都有两种功能，一种是功能键（例如：VSET，ISET，OCP 等等） ；一 种是数字键（例如：0－9） 1．LCD（液晶显示器） ：根据不同情况显示数字和字母信息，可为用户提供一份详 细的描述信息 2．电源 On/Off：电源开关 3．负极：负的输出端 4．正端：正的输出端 5．BNC 端：Vsense 端 6．VSET（7） ：输出电压控制键，数字键“7” 7．ISET（8） ：输出电流控制键，数字键“8” 10． （9） ：数字键“9” 11．LCL（CLEAR） ：用于清除面板上所输入的数和指令并回到正常模式下，也用于 在远程模式下返回本地模式 12．OVSET（4） ：用于设定“输出电压阈值” ，数字键“4” 13．OCP（5） ：控制过电流保护功能的开关，数字键“5” 14．ADDR（6） ：用于查看和改变 GPIB 地址，地址从 0－30，数字键“6” 15．OUTPUT（ON/OFF） ：输出“开/关”的控制键，当输出被关闭，液晶显示器显示： “OUTPUT OFF” 。
16．OVP（1） ：控制“过电压保护”功能的开关，数字键“1” 17．↑（2） ：用于增加设定的数值，数字键“2” 18．BEEP（3） ：蜂鸣器开关，数字键“3” 19．←（0） ：用于将液晶显示器上的光标向左移动，数字键“0” 20．↓（• ） ：用于减少设定的数值，小数点键 21．→：用于将液晶显示器上产光标向右移动 22．CH（SELECT） ：通道 1 和通道 2 的选择键（公 PPS－1200 系列有此功能） 23．UTILITY（ENTER） ：用于将设定的数值输入系统 2．1．2 后面板： 24．通风口：排出热空气 25．GPIB 接口：24 针 GPIB 并口连接器 26．电压选择：选择电压输入 115VAC/230（240）VAC，－10％～＋10％，50Hz/60 Hz - 2 - 27．保险丝：交流保险丝 28．AC 插座：交流电源插孔 2．2 液晶显示： 注：LCD 显示器实时显示输出电流/电压和模式指示 1．CC：通道 1 连续电流输出指示，当指示消失时说明本机在连续电压输出模式下 2．RMT：远程控制指示 3．TRK：跟随模式指示 4．OCP：过电流保护开关，当电流超过限值时输出即变为 0。
5．OVP：过电压保护，当电压超过限制时输出即变为 0 6．INPIST ERROR！ ：输入数值超出范围 2．3 输出端和线 PPS 在其前面板都有正端、负端 PPS 系列的“＋”和“－”端是用作本地连接即输出端接负载用双线和皮包线来减少 耦合影响 为了能够充分，满意地解决电子电流的问题，应选择合理的线，选择合理的电阻率使其 在流过电流时不会过热，其它要考虑的因素是环境温度和电压降 下表中列出各种线的电阻率，如果要求更多信息请查阅 NEC1987 手册 表 1 表准线载流量和电阻率 各线载流量（A） 规格 双线（A） 4 线（A） 电阻（Ω/英尺） 20 7.8 6.9 0.0102 18 14.5 12.8 0.0064 16 18.2 16.1 0.0040 14 29.3 25.9 0.0025 12 37.6 33.2 0.0016 三·操作说明 三·操作说明 3.1 介绍 这段内容包含了如何操作及怎样配置 PPS 系列，从 3.2 至 3.4 介绍了电源的操作范围， 远程控制和负载补偿 本节后半部分讲述了电源在恒压源（CV）和恒流源（CC） ，状态下的操作方法 3.2 操作范围 电源可工作于恒压源（CV）和恒流源（CC）状态下。
电压和电流的范围在第一象限电 源在外接足够大电阻负载时工作于恒压源状态，在足够小的电阻负载下工作于恒流源状态 两种模式的自动切换限决于负载电阻的临界值；RS＝ES/IS，ES和IS是前面板的设定值 - 3 - 3.3 远程侦测 当电源按照一般接法接负载时， 在负载的连线上会不可避免地产生电压降， 并且此压降 会影响设定值的精度 如果在远程侦测模式下连接， 电源会侦测负载端电压而不是输出端电 压，电源将会补偿导线上的电压降VOUT？和前面板液晶屏上将显示负载端侦测到的电压 当电源接在远程侦测模式下时，OVP 电路侦测主输出端的电压而不是负载端电压，OVP 电路侦测到的电压值会比负载端的电压高，因此在设定 OVP 阈值时要酌情考虑 3．3．1 远程侦侧配置 首先，在电源接线之前应切断电源，切记侦测线和负载连接导线应尽可能短每根侦测 线电阻不应超过 0.5Ω，每根负载连接线上压降不得超过 0.5V 3．3．2 远程侦测特征 输出干扰：侦测线接受到的任何干扰都会出现在电源输出中，并对恒压源输出产生影 响，为了使外界干扰对侦测线影响最小，应将线平行放置且靠近负载连线 在干扰环境下，对侦测线接地保护是必要的接地保护是电源后部最后一个 接线柱。
不要把接地保护接上任何侦测线 稳定性：当电源工作于远程侦测状态下时，连接线和侦测线上的电阻和电容有可能构 成一个滤波器，使得电源产生部分电压反馈滤波器造成附加相移，会降低 电源稳定并使电源暂（瞬）态响应变差，个别情况还会产生幅值抖动 很难详细准确定义，远程侦测用于怎样的环境中，也很难准确说明应怎样矫正，因此， 用户需要根据情况进行多次偿试，偿试中有两个原则是须遵守的： a．尽可能缩短连线 b．尽可能减少连线之间之互感 在大多数情况下，一旦上述两个原则得以满足，负载连线上的电感问题就消除了，这使 得负载线的电阻和负载电容成了影响系统稳定性的主要原因 在这种情况下， 你可以如下操 作以改善稳定性 a．尽可能减小负载电容 b．增大负载线直径以减小电阻 如果负载连线用粗线（如 10＃或更粗） ，负载连线电阻和负载电容将组成 underdamp 滤 波器， 情况会变得很差， 它偶尔会影响相位稳定， 在这种情况下， 上述做法会使稳定性变差， 因为那将减小系统抑止 3.4 复合负载的接法 当电源工作于本地（即一般模式）下，且你接复合负载时，应分别用单独的连接线来接 各端口的输出与负载这样能将线间相互耦合减到最小，并对降低电源输出电阻有益，每对 线都应有皮包，以减少线电阻和外界干扰。
如果要求输出端分接几个较远的负载， 电源输出端应接出一对或一组皮包线， 每个负载 应单独连接，这种情况下推荐使用远程侦测，它既可侦测远端的输出端，如果几个负载中有 一个是输敏感的，也可侦测其主要值 输出绝缘：电源的输出和大地是隔绝的，输出端要接地而且外加电压源也要连接输出 端和地不管怎样，必须保持所有输出端对地有±240V 耐压，包括电压 输出 电源可接各种负载 电容负载：在一般情况下，电源在任何电感负载下都可稳定工作（包括远程侦测模式） ， 但是，大的电容负载可能导致电源暂态响应变差，特定容值或 ESR（串联 - 4 - 等效电阻）的电容，甚至会导致系统不稳定，在这种情况下，解决办法是 增大或减少总负载电感此外，过电压保护电路会给电容一个限制，其限 制为： 1.最大输出电压为 18V 的电源，电容不得超过 5000μF 2.最大输出电压为 35V 的电源，电容不得超过 5000μF 3.最大输出电压为 60V 的电源，电容不得超过 3000μF 注：如果电感负载接近上限，建议不用 OVP（过电压保护）电路，并用标准检测工具 将其放电 四·本地操作 四·本地操作 4．1 介绍： 这段内容包含了怎样本地操作 PPS 系列的所有信息开启， 预设各种操作， 前面板上所有 按键都用于控制电源。
所有本地操作有的功能，远程侦测模式下都有，当电源液晶显示灯打在“RMT”上时表 明电源工作于远程侦测状态 4．2 普通信息 1.电源可以直接接受电压、电流和过电压的程序控制，当输入是有效的，电源会输出你所 需的值，若输入无效，电源液晶显示器上会显示“IMPUT ERROR！ ”并退回到上一个状 态 2.操作设置电压和电流值是很容易的，按任何功能键都可，液晶显示器可实时显示当前值， 若要改变值，则只要按数字键就可以了，如果输入错误，按“CLEAR”并改变所输参数 即可数值输入好之后，可按“ENTER”键，按过之后，液晶显示器就可显示当前值启 动该功能，并后返回显示状态如果用户想重置设定值，可按该功能附属之功能键例 如：若要重置设定电压，按“VSET”然后按“ENTER”或按“CLEAR”即可 3.如要重新设定输出值（如：VSET、ISET、OVSET）只要按所需的功能键，输入数值并 “ENTER” 详见 4.3～4.5 4.PPS－1200 系列有两组输出（即通道）可以通过“CH/SELECT”键选择，如果要设定每 个通道的值可先按“CH/SELECT”选择所需通道，再按如下步骤设置。
4．3 设定电压 在普通模式下，设定电压值按“VSET” ，输入数值并“ENTER” 例如：如你想要 3.99V 电压，按： VSET 。
