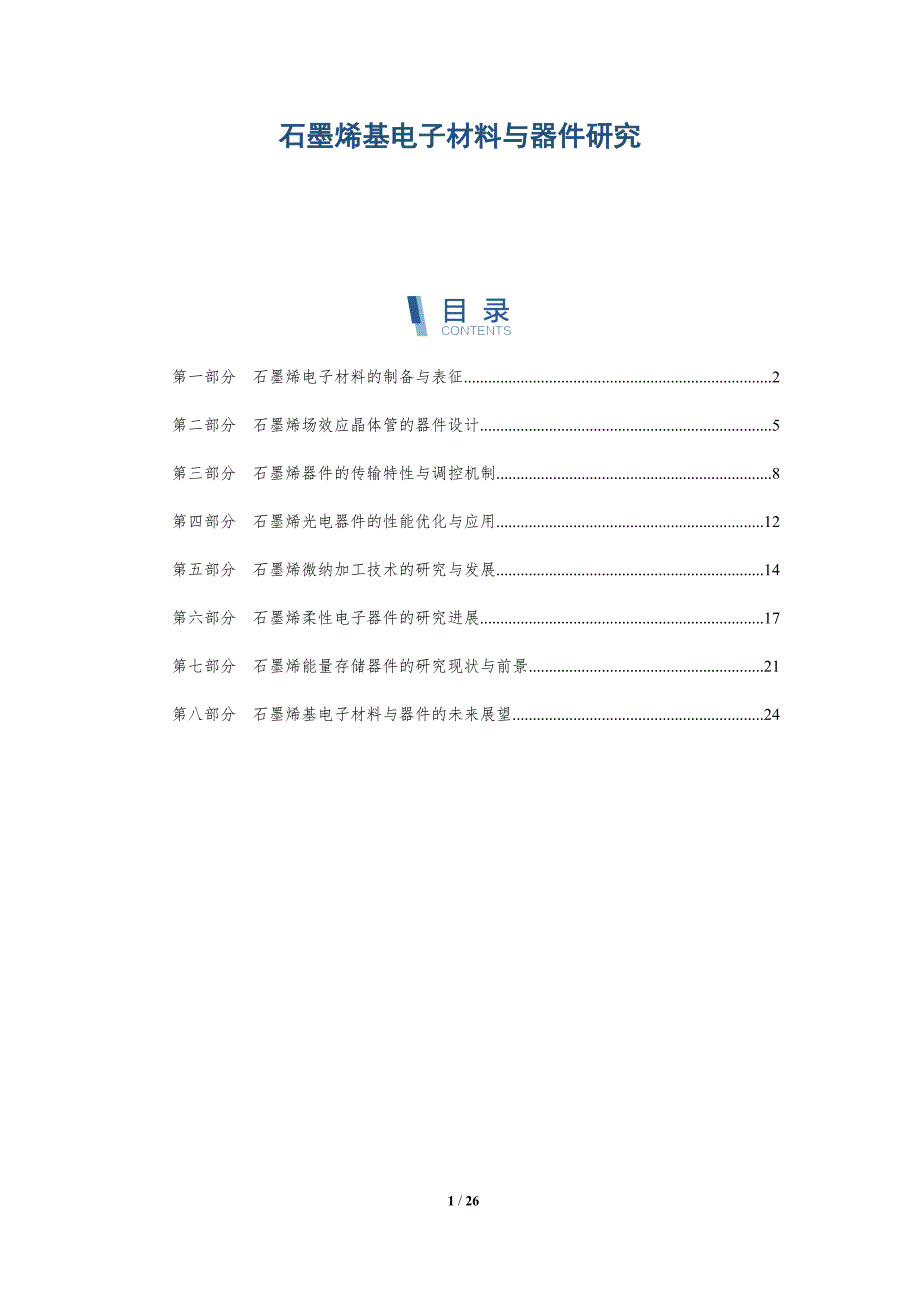

石墨烯基电子材料与器件研究 第一部分 石墨烯电子材料的制备与表征 2第二部分 石墨烯场效应晶体管的器件设计 5第三部分 石墨烯器件的传输特性与调控机制 8第四部分 石墨烯光电器件的性能优化与应用 12第五部分 石墨烯微纳加工技术的研究与发展 14第六部分 石墨烯柔性电子器件的研究进展 17第七部分 石墨烯能量存储器件的研究现状与前景 21第八部分 石墨烯基电子材料与器件的未来展望 24第一部分 石墨烯电子材料的制备与表征关键词关键要点机械剥离法1. 机械剥离法是一种将石墨烯层从石墨中剥离的简单而有效的技术2. 该方法利用石墨的层状结构，通过胶带或其他材料将石墨层剥离出来3. 机械剥离法得到的石墨烯薄膜具有较高的质量和晶体质量，但产率较低化学气相沉积法1. 化学气相沉积法是一种在衬底上生长石墨烯薄膜的技术2. 该方法将碳源气体（如甲烷、乙烯等）与氢气或其他气体混合，在高温下沉积在衬底上3. 化学气相沉积法可以得到大面积、高品质的石墨烯薄膜，但工艺复杂且成本较高外延生长法1. 外延生长法是一种在衬底上生长石墨烯薄膜的技术，与化学气相沉积法相似2. 该方法利用外延衬底的晶格结构与石墨烯晶格结构的匹配，使石墨烯薄膜与衬底之间形成良好的界面。
3. 外延生长法可以得到高质量的石墨烯薄膜，但工艺复杂且成本较高溶液法1. 溶液法是一种将石墨烯剥离成单层或几层的技术2. 该方法将石墨在溶剂中分散成胶体，然后通过离心、过滤等方法分离出单层或几层的石墨烯3. 溶液法得到的石墨烯薄膜易于加工，可以用于制备各种器件还原法1. 还原法是一种将氧化石墨烯还原成石墨烯的技术2. 该方法将氧化石墨烯在高温下与还原剂（如氢气、肼等）反应，使氧化石墨烯中的氧原子被去除3. 还原法得到的石墨烯薄膜具有较高的导电性和导热性，但质量和晶体质量不如机械剥离法和化学气相沉积法得到的石墨烯薄膜石墨烯的表征1. 石墨烯的表征主要包括结构表征、电学表征、光学表征等2. 结构表征主要用于表征石墨烯的层数、缺陷密度、晶体质量等3. 电学表征主要用于表征石墨烯的导电性和导热性等4. 光学表征主要用于表征石墨烯的光学性质，如吸收光谱、透射光谱等 石墨烯电子材料的制备与表征# 一、石墨烯电子材料的制备 1. 机械剥离法机械剥离法是制备石墨烯的最早方法之一，也是目前最简单、最直接的方法该方法利用微机械剥离技术，将石墨一层一层剥离，直到剥离出单层石墨烯机械剥离法制备的石墨烯具有较高的质量和纯度，但产量较低，且难以实现大规模生产。
2. 化学气相沉积法化学气相沉积法（CVD）是目前最主要的石墨烯制备方法之一该方法利用碳源气体（如甲烷、乙烯、乙炔等）在催化剂表面发生化学反应，生成石墨烯薄膜CVD法制备的石墨烯具有较高的质量和纯度，且可以实现大规模生产 3. 液相剥离法液相剥离法是利用溶剂将石墨剥离成单层或几层石墨烯的方法该方法简单易行，产量高，但制备的石墨烯质量和纯度较低 4. 其他方法除了上述方法之外，还有其他一些制备石墨烯的方法，如外延生长法、分子束外延法、激光剥离法等这些方法各有优缺点，但都存在一定的局限性 二、石墨烯电子材料的表征 1. 原子力显微镜（AFM）原子力显微镜（AFM）是一种可以对材料表面进行纳米级成像的仪器AFM可以用于表征石墨烯的厚度、表面形貌、缺陷等信息 2. 透射电子显微镜（TEM）透射电子显微镜（TEM）是一种可以对材料进行原子级成像的仪器TEM可以用于表征石墨烯的晶体结构、缺陷、杂质等信息 3. 拉曼光谱拉曼光谱是一种可以对材料进行非破坏性表征的仪器拉曼光谱可以用于表征石墨烯的层数、晶体质量、缺陷等信息 4. X射线衍射（XRD）X射线衍射（XRD）是一种可以对材料进行晶体结构表征的仪器。
XRD可以用于表征石墨烯的晶体结构、层数、缺陷等信息 5. 电学表征电学表征是表征石墨烯电子材料性能的重要手段电学表征包括测量石墨烯的电阻、电容、电感、霍尔效应等参数这些参数可以反映石墨烯的导电性、载流子浓度、载流子迁移率等性能 三、总结石墨烯电子材料的制备与表征是石墨烯研究的重要基础通过对石墨烯电子材料的制备和表征，可以获得石墨烯的结构、性能等信息，为石墨烯器件的设计和应用提供基础数据第二部分 石墨烯场效应晶体管的器件设计关键词关键要点石墨烯场效应晶体管的器件结构1. 石墨烯场效应晶体管（GFET）的器件结构由源极、漏极、栅极和衬底组成源极和漏极为金属电极，栅极为绝缘层覆盖的金属电极2. 栅极电压的施加可以改变石墨烯中载流子的浓度，从而调控器件的导电性当栅极电压为正时，栅极附近的载流子浓度增加，器件呈现为导电状态；当栅极电压为负时，栅极附近的载流子浓度减少，器件呈现为绝缘状态3. 石墨烯场效应晶体管具有高载流子迁移率、高开关速度、低功耗等优点，在高频电子器件、光电子器件、传感器等领域具有广阔的应用前景石墨烯场效应晶体管的器件性能1. 石墨烯场效应晶体管器件性能包括载流子迁移率、开关速度、功耗、噪声等。
2. 石墨烯场效应晶体管的载流子迁移率高达10^6 cm^2/Vs，是硅器件的100倍左右这种高迁移率使石墨烯场效应晶体管具有极高的开关速度，可达THz量级3. 石墨烯场效应晶体管的功耗非常低，通常只有几纳瓦这是由于石墨烯是一种半金属材料，其电阻率很低同时，石墨烯场效应晶体管的噪声也很低，这使其非常适用于高灵敏度传感器和射频器件石墨烯场效应晶体管的器件应用1. 石墨烯场效应晶体管具有优异的器件性能，使其在高频电子器件、光电子器件、传感器等领域具有广泛的应用前景2. 在高频电子器件领域，石墨烯场效应晶体管可用于制造高频开关、放大器、混频器等器件3. 在光电子器件领域，石墨烯场效应晶体管可用于制造光电探测器、光调制器、光开关等器件此外，石墨烯场效应晶体管还可用于制造传感器、生物芯片等器件石墨烯场效应晶体管的器件挑战1. 石墨烯场效应晶体管器件在实际应用中还面临着一些挑战，包括器件稳定性、器件一致性、大规模生产等2. 石墨烯场效应晶体管器件在高温环境下容易发生器件稳定性问题这是由于石墨烯材料在高温下容易发生氧化，导致器件性能下降3. 石墨烯场效应晶体管器件存在一定的器件一致性问题这是由于石墨烯材料的生长过程比较复杂，导致不同器件之间的性能可能存在差异。
4. 石墨烯场效应晶体管器件的大规模生产也面临着一些挑战这是由于石墨烯材料的制备工艺复杂，成本较高石墨烯场效应晶体管的器件发展趋势1. 石墨烯场效应晶体管器件的发展趋势是向高频、高集成度、低功耗、高可靠性方向发展2. 在高频方面，石墨烯场效应晶体管器件的工作频率可以达到THz量级，这使得其非常适用于高频通信、雷达等领域3. 在集成度方面，石墨烯场效应晶体管器件可以与其他器件集成在一起，实现高集成度的芯片4. 在低功耗方面，石墨烯场效应晶体管器件的功耗非常低，这使得其非常适用于便携式电子器件5. 在高可靠性方面，石墨烯场效应晶体管器件具有很高的可靠性，这使得其非常适用于航天、军事等领域 石墨烯场效应晶体管的器件设计# 1. 基本结构石墨烯场效应晶体管（GFET）的基本结构与传统金属氧化物半导体场效应晶体管（MOSFET）类似，主要由源极、漏极、栅极、绝缘层和石墨烯沟道组成石墨烯沟道位于绝缘层和栅极之间，当栅极施加电压时，可以调制沟道中的载流子浓度，从而控制器件的导电性 2. 器件设计参数GFET的器件设计参数主要包括沟道长度、沟道宽度、绝缘层厚度、栅极材料和掺杂浓度等这些参数对器件的性能有很大的影响，需要根据具体应用进行优化。
3. 沟道长度沟道长度是源极和漏极之间的距离，它决定了器件的开关速度和功耗沟道长度越短，器件的开关速度越快，但功耗也越大 4. 沟道宽度沟道宽度是石墨烯沟道的宽度，它决定了器件的导电性沟道宽度越大，器件的导电性越好，但寄生电容也越大 5. 绝缘层厚度绝缘层厚度是绝缘层和石墨烯沟道之间的距离，它决定了器件的阈值电压和亚阈值摆幅绝缘层厚度越薄，器件的阈值电压越低，亚阈值摆幅越大 6. 栅极材料栅极材料的选择对器件的性能也有很大的影响常用的栅极材料包括金属、金属氧化物和高介电常数材料金属栅极具有较低的电阻率，但与石墨烯的接触电阻较大金属氧化物栅极具有较高的电阻率，但与石墨烯的接触电阻较小高介电常数材料栅极可以提高器件的栅极电容，从而降低器件的功耗 7. 掺杂浓度掺杂浓度是石墨烯沟道中的杂质浓度，它决定了器件的导电类型和载流子浓度掺杂浓度越高，器件的导电性越好，但载流子浓度也越高，从而导致器件的功耗增加 8. 器件设计挑战GFET的器件设计面临着许多挑战，包括：* 石墨烯的生长质量：石墨烯的生长质量对器件的性能有很大的影响高质量的石墨烯具有较高的载流子迁移率和较低的缺陷密度，从而可以提高器件的性能。
石墨烯与金属的接触电阻：石墨烯与金属的接触电阻较大，这会限制器件的性能需要开发新的方法来降低石墨烯与金属的接触电阻 石墨烯的可掺杂性：石墨烯的可掺杂性较差，这限制了器件的性能需要开发新的方法来提高石墨烯的可掺杂性 9. 总结GFET是一种很有前途的新型电子器件，具有许多独特的性能，如高载流子迁移率、高开关速度和低功耗等然而，GFET的器件设计也面临着许多挑战，需要进一步的研究和开发第三部分 石墨烯器件的传输特性与调控机制关键词关键要点石墨烯器件的电学性质1. 石墨烯的能带结构决定了其超高的电子迁移率，可以在室温下达到10^5 cm^2/V·s，是硅的100倍以上2. 石墨烯的电子传输机制与传统半导体不同，具有非线性、非欧姆特性，表现为具有线性色散关系的狄拉克锥3. 石墨烯的电子传输特性可以通过外加电压、磁场、化学掺杂等手段进行调控，实现器件性能的可控性石墨烯场效应晶体管1. 石墨烯场效应晶体管（GFET）是利用石墨烯优异的电学性质制备的器件，具有高开关速度、低功耗、高集成度等优点2. GFET的器件结构简单，通常由石墨烯沟道、源极和漏极电极组成，栅极通过绝缘层与石墨烯沟道耦合3. GFET的性能可以通过改变石墨烯的掺杂浓度、沟道长度、栅极电压等参数进行调控，实现对器件性能的优化。
石墨烯异质结器件1. 石墨烯异质结器件是指由石墨烯与其他材料（如金属、半导体、绝缘体等）构成的器件，具有独特的电学和光学性质2. 石墨烯异质结器件可以实现多种器件功能，如高电子迁移率晶体管、光电探测器、太阳能电池等3. 石墨烯异质结器件的性能可以通过优化异质结界面、选择合适的材料组合等手段进行调控石墨烯柔性电子器件1. 石墨烯柔性电子器件是指基于石墨烯的柔性基板制备的电子器件，具有可弯曲、可拉伸、可折叠等特性2. 石墨烯柔性电子器件可以应用于柔性显示、柔性传感器、柔性太阳能电池等领域3. 石墨烯柔性电子器件的性能可以通过优化石墨烯薄膜的制备工艺、选择合适的柔性基板材料等手段进行调控石墨烯光电子器件1. 石墨烯光电子器件是指利用石墨烯优异的光电性质制备的器件，具有高光吸收。
