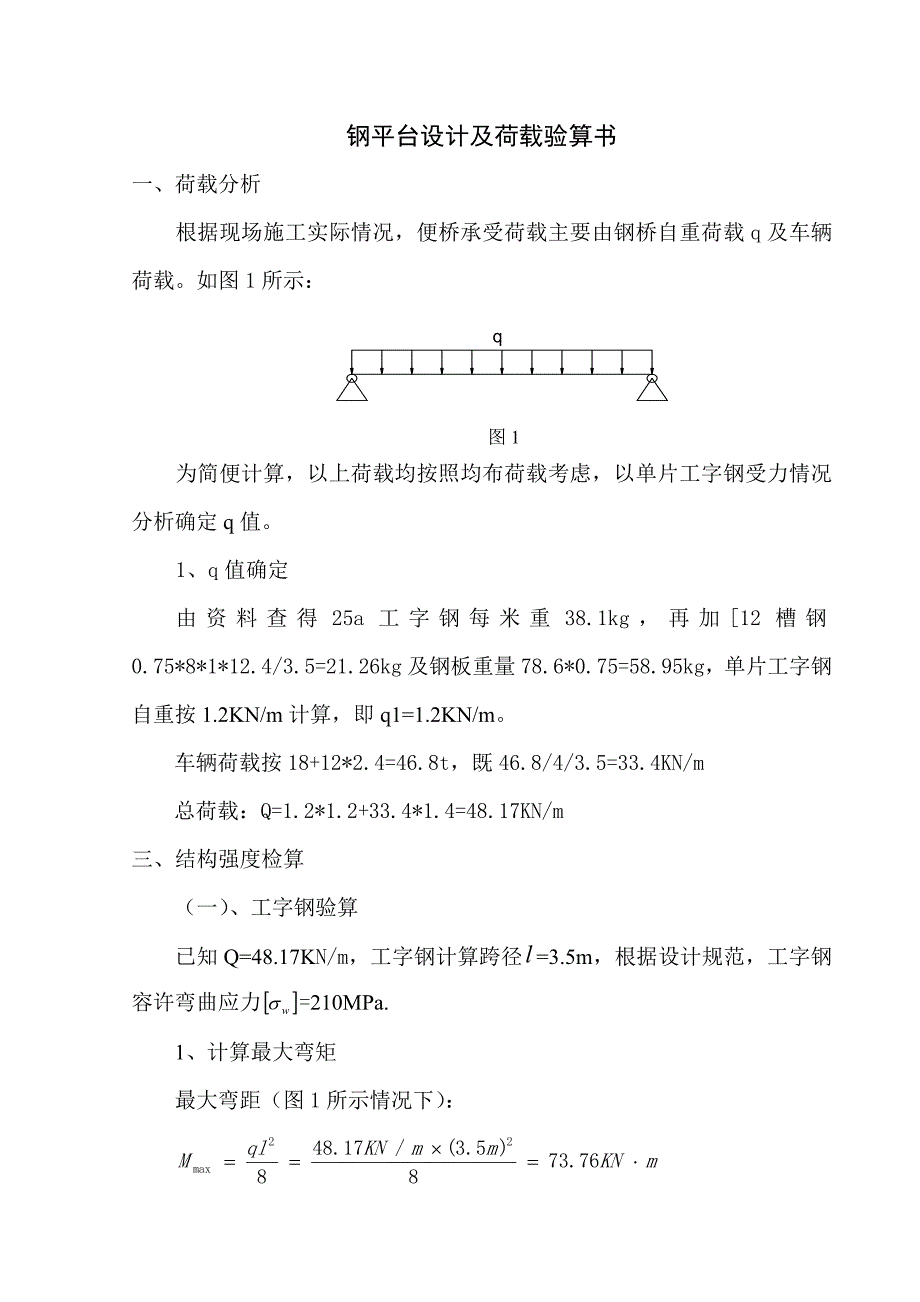

钢平台设计及荷载验算书一、荷载分析根据现场施工实际情况，便桥承受荷载主要由钢桥自重荷载q及车辆荷载如图1所示：图1为简便计算，以上荷载均按照均布荷载考虑，以单片工字钢受力情况分析确定q值1、q值确定由资料查得25a工字钢每米重38.1kg，再加[12槽钢0.75*8*1*12.4/3.5=21.26kg及钢板重量78.6*0.75=58.95kg，单片工字钢自重按1.2KN/m计算，即q1=1.2KN/m车辆荷载按18+12*2.4=46.8t，既46.8/4/3.5=33.4KN/m总荷载：Q=1.2*1.2+33.4*1.4=48.17KN/m三、结构强度检算（一）、工字钢验算已知Q=48.17KN/m，工字钢计算跨径=3.5m，根据设计规范，工字钢容许弯曲应力=210MPa. 1、计算最大弯矩最大弯距（图1所示情况下）： 2、验算强度正应力验算： （为25a工字钢净截面弹性抵抗矩，查表得到为402cm3） 强度合格3、整体挠度验算工字钢梁容许挠度,而工字钢变形为整体变形，由1片工字钢为一整体进行验算，计算得到： 其中q=48.17KN/m E=206×105/cm2 I=5020cm4 ＜[f]挠度合格。
二）、槽钢验算已知q=0.8*1.2+1.4*10*46.8/4=165KN/m，槽钢计算跨径=0.75m，根据设计规范，槽钢容许弯曲应力=210MPa. 1、计算最大弯矩最大弯距（图1所示情况下）： 2、验算强度正应力验算： （为12槽钢净截面弹性抵抗矩，查表得到为62.1cm3） 强度合格3、整体挠度验算槽钢梁容许挠度,而槽钢变形为整体变形，由单侧1片槽钢为一整体进行验算，计算得到： 其中q=165KN/m E=206×105/cm2 I=391cm4 <[f]挠度合格三）、钢板验算重型汽车中后轮轮胎着地宽度及长度0.6*0.2m，已知q=0.8*1.2+10*46.8/10.5=45.53KN/m，钢板计算跨径=0.5m，根据设计规范，槽钢容许弯曲应力=210MPa. 1、计算最大弯矩最大弯距（图1所示情况下）： 2、验算强度正应力验算： （为10mm钢板净截面弹性抵抗矩，由公式w=1/6(bh2)求得到为16.67cm3） 强度合格3、整体挠度验算钢板容许挠度，计算得到： 其中q=45.53KN/m E=206×105/cm2 I=8.33cm4 <[f]挠度合格。
四）、I25支撑验算单根工字钢受压力N=3.39*10/9*1.2+46.8*10/9*1.4=77.32KN稳定性计算公式77.32/（0.925*48.5）=17.24MPa＜235MPa为实腹式轴心受压构件的稳定系数，根据构件的长细比，钢材的屈服强度及截面分类查表得A为构件的截面面积。
