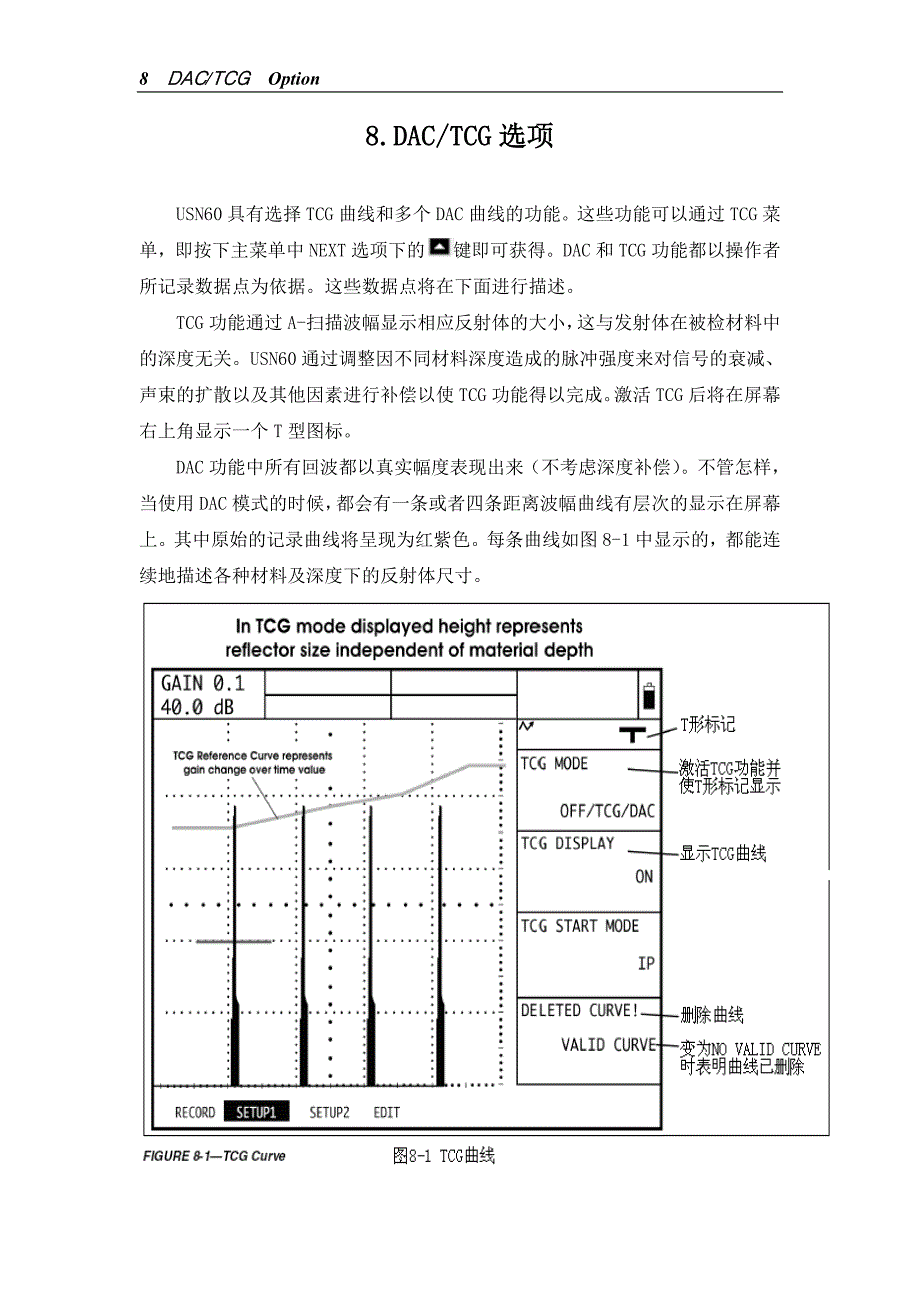

8 DACDAC/TCGTCG Option8.DAC/TCG8.DAC/TCG 选项选项USN60 具有选择 TCG 曲线和多个 DAC 曲线的功能这些功能可以通过 TCG菜单，即按下主菜单中 NEXT 选项下的键即可获得DAC 和 TCG 功能都以操作者所记录数据点为依据这些数据点将在下面进行描述TCG 功能通过 A-扫描波幅显示相应反射体的大小，这与发射体在被检材料中的深度无关USN60 通过调整因不同材料深度造成的脉冲强度来对信号的衰减、声束的扩散以及其他因素进行补偿以使 TCG 功能得以完成激活 TCG 后将在屏幕右上角显示一个 T 型图标DAC 功能中所有回波都以真实幅度表现出来（不考虑深度补偿） 不管怎样，当使用 DAC 模式的时候，都会有一条或者四条距离波幅曲线有层次的显示在屏幕上其中原始的记录曲线将呈现为红紫色每条曲线如图 8-1 中显示的，都能连续地描述各种材料及深度下的反射体尺寸8 DACDAC/TCGTCG Option8.18.1 使用使用 TCGTCG 曲线曲线当使用 TCG 功能的时候，等大小的反射体的回波显示将是等高的在 TCG模式下操作的时候，T 形标记将显示在屏幕上。
使用 TCG 功能以前，需要执行以下步骤：第一步：完成仪器与探头的综合性能效验以及所有的仪器设置（脉冲发生器、接收装置、材料等） TCG 参考点输入以后将影响测量的准确性时，需要改变这些设置第二步：必须对 TCG 参考点（可达 16 个）进行记录这个步骤使得 USN60 可以进行计算并对材料深度对反射体回波的影响进行补偿TCG 功能的动态范围为 40 dB最大曲线斜率为 12 dB/微秒连续数据点不会降低回波幅度即DAC/TCG 曲线不必具有持续递减的斜率8.1.18.1.1 TCGTCG 参考点的记录参考点的记录TCG 参考点和用于建立 DAC 曲线的参考点的记录方式一样这些点取相同标准下自位于不同材料深度的等尺寸反射体（孔） 最多可记录 16 个点的反射回波激活 TCG 后，不同材料厚度的仪器补偿将通过应用不同材料深度反射波的增益水平来实现TCG 参考点的设置和 DAC 曲线可以同时储存设置 TCG 参考点：第一步：获取 TCG 菜单，即按下主菜单中 NEXT 选项下的键，然后按下TCG 菜单下的即可激活 TCG，接着选择 RECORD（记录）子菜单第二步：将探头置于第一个反射点上获得反射回波，按 GATE START（门的起始位置）和 GATE THRESHOLD（门阈）位置的 以调整 A 门。
如果可能，利用 Gain Knob (增益旋钮)改变增益使回波穿过 A 门并使 A 门中的回波峰值接近满屏的 80% 最高回波不能超过满屏高度重要备注：DETECTION MODE（检测模式）自动设置回波第三步：使门位于第一个参考回波上后，按 执行 RECORD(记录)功能.当RECORD(记录)功能中的值由 0 变为 1 时表示已将第一个 TCG 参考点记录下来此时将穿过 A 门的最高回波作为参考回波记录该点时的增益值作为基准值第四步：继续按 2、3 步的要求设置其他参考点，最多记录 16 个(至少需要记录两个参考点)8 DACDAC/TCGTCG Option第五步：完成设置后按 FINISH（完成）旁的第六步：对储存好的 TCG 参考点的编辑将在 8.3 节中介绍备注：TCG 参考点、曲线、所处状态（关闭、TCG 、DAC）在数据设置时将被储存当需要调用时，可获得和储存时一样的曲线状态例如:在 TCG 数据设置已经储存的情况下，只需调用这些数据便可执行 TCG8.1.28.1.2 运用运用 TCGTCG 曲线曲线在 TCG 模式下，仪器利用记录好的参考点对大量所要求修正的增益进行计算，以使来自同样尺寸反射体的回波显示相同的幅度（图 8-1） 。
所记录的参考点数据被储存直到被代替或编辑使用所记录的参考点和 TCG 模式下的操作需要执行以下几步：第一步：打开 TCG Menu（TCG 菜单）后，选择 SETUP 1 子菜单第二步：按 TCG MODE（TCG 模式）功能旁的直到显示为 ON （将显示 T形标记）第三步：按 TCG DISPLAY（TCG 显示）功能旁的选择 ON 或 OFF（开或关） 备注：TCG 曲线以图形形式显示每个操作者所输入的参考点的增益水平所补偿的增益由 TCG 曲线的高度表示同时每个参考点的深度由回波在显示屏上的水平位置表示TCGTCG 衰减的运用衰减的运用当设置 TCG 参考点的标准材料与被检件材料不一致时，需要 TCG ATTENUATION（TCG 衰减）功能对每一个参考点的的 dB 值进行修正所有参考点的 dB 修正都是自动执行的第一步：打开 TCG Menu（TCG 菜单）后，选择 SETUP 2 子菜单第二步：按 TCG ATTEN（衰减）功能旁的，然后调节补偿值，-4dB/英寸到+4dB/英寸第三步：对所有的 TCG 参考点进行调节8.28.2 DACDAC 曲线的运用曲线的运用DAC 曲线真实的表示了不同深度范围的连续反射体波峰连线。
USN60 具有多8 DACDAC/TCGTCG Option条曲线选择新特性，即可同时显示记录的 DAC 曲线和在此基础上加 3dB 的偏移DAC 曲线（见 8.2.2） 注意：在 DAC 模式下，只有常规显示和操作的偏差才会在 DAC 曲线上显示出来所有的 A 扫描回波显示都未作任何补偿校正一条DAC 曲线最多可用 16 个数据点来制作DAC 曲线利用一系相同反射体的回波来建立曲线这些反射体位于被检件深度范围内的不同深度因为近场区和声束扩散由晶片尺寸和频率决定，材料会改变衰减和声速，所以 DAC 曲线必须根据情况进行制作和运用DAC 的动态范围为 40 dB最大曲线斜率为 12 dB/微秒连续数据点不会降低回波幅度即 DAC/TCG 曲线不必具有持续递减的斜率8.2.18.2.1 记录记录 DACDAC 曲线曲线DAC 曲线点和用于建立 TCG 曲线的参考点的记录方式一样这些点取自相同标准下位于不同材料深度的等尺寸反射体（孔） 最多可记录 16 个点的反射回波激活 DAC 后，仪器显示的曲线是不同深度的连续反射体回波波峰的连线DAC 参考点的设置和 TCG 曲线可以同时储存设置 DAC 参考点：8 DACDAC/TCGTCG Option第一步：获取 DAC 菜单，即按下主菜单中 NEXT 选项下的键，然后按下DAC 菜单下的即可激活 DAC，接着选择 RECORD（记录）子菜单。
第二步：将探头置于第一个反射点上获得反射回波，按 GATE START（门的起始位置）和 GATE THRESHOLD（门阈）位置的 以调整 A 门如果可能，利用 Gain Knob (增益旋钮)改变增益使回波穿过 A 门并使 A 门中的回波峰值接近满屏的 80% 最高回波不能超过满屏高度第三步：使门位于第一个参考回波上后，按 执行 RECORD(记录)功能.当RECORD(记录)功能中的值由 0 变为 1 时表示已将第一个 DAC 参考点记录下来此时将穿过 A 门的最高回波作为参考回波记录该点时的增益值作为基准值第四步：继续按 2、3 步的要求设置其他参考点，最多记录 16 个(至少需要记录两个参考点)第五步：完成设置后按 FINISH（完成）旁的第六步：对储存好的 DAC 参考点的编辑将在 8.3 节中介绍备注：TCG 参考点、曲线、所处状态（关闭、TCG 、DAC）在数据设置时将被储存当需要调用时，可获得和储存时一样的曲线状态例如:在 TCG 数据设置已经储存的情况下，只需调用这些数据便可执行 TCG8.2.28.2.2 运用运用 TCGTCG 曲线曲线在 DAC 模式下，仪器利用记录好的参考点来建立曲线，曲线显示来自不同深度相同尺寸反射体的回波幅度（图 8-2） 。
所记录的参考点数据被储存直到被代替或编辑建立和运用 DAC 曲线需要执行以下几步：第一步：打开 TCG Menu（TCG 菜单）后，选择 SETUP 1 子菜单第二步：按 TCG MODE（TCG 模式）功能旁的直到显示 DAC此时当在 DAC模式下操作时显示的都是 DAC 曲线建立建立 DACDAC 附加曲线附加曲线当在 DAC 开启状态下操作时，都会显示典型的 DAC 曲线附加曲线是根据使用者输入的数据在原始 DAC 曲线基础上的补偿曲线其补偿从 0dB（即没有补偿）到 12dB 不等当 DAC OFFSET（补偿）所设定除 0 以外的值时，三条补偿曲线将在原始 DAC 曲线旁显示他们与 DAC 曲线的间距为：··补偿的 dB 值8 DACDAC/TCGTCG Option··负的补偿值··两倍补偿值打开 DAC OFFSET（补偿）特性：第一步：打开 TCG Menu（TCG 菜单）后，选择 SETUP 2 子菜单第二步：按下 DAC OFFSET 功能，修改所要求的补偿值AdjustingAdjusting thethe AppliedApplied GainGain UsingUsing TRANSFERTRANSFER CORRECTIONCORRECTION用传输修正功能调整增益用传输修正功能调整增益激活DAC后，调整仪器的增益设置将会导致相应的DAC曲线位置改变。
为了在调整仪器增益的时候不改变曲线的位置，可以使用TRANSFER CORRECTION（传输修正）功能来进行耦合或表面补偿第一步：打开TCG Menu（TCG 菜单）后，选择SETUP 2子菜单第二步：按选择TRANSFER CORRECTION功能，调整所需要的增益，其只会调整会不高度而对曲线位置没有影响8.38.3编辑编辑DACDAC曲线和曲线和TCGTCG参考点参考点记录参考点后，它们的值可能需要手动修改，或者添加新的参考点（只要总的个数不超过16个）编辑或添加新的点：第一步：打开TCG Menu（TCG 菜单）后，选择EDIT（编辑）子菜单第二步：按选择POINT（点）功能直到要求的点（或添加新的点）出现第三步；按选择TIME（时基线）调整参考点的水平位置第四步：按选择TCG GAIN（TCG 增益）调整点的增益水平（垂直高度） 不管这些点用于TCG还是DAC，以上调整均适用第五步：按选择ENTER记录以上点的调整值TCG或DAC曲线的相关功能将作相应的调整以满足以上编辑结果8.48.4 删除删除DACDAC曲线或曲线或TCGTCG参考点参考点第一步：打开TCG Menu（TCG 菜单）后，选择SETUP 1子菜单。
第二步：按选择DELETE CURVE！（删除曲线！）功能（见图8-1） 第三步：再次按选择DELETE CURVE！（删除曲线！）功能，然后按返8 DACDAC/TCGTCG Option回主菜单显示确认选择.第四步：功能箱中将显示NO VALID CURVE，完成删除。
