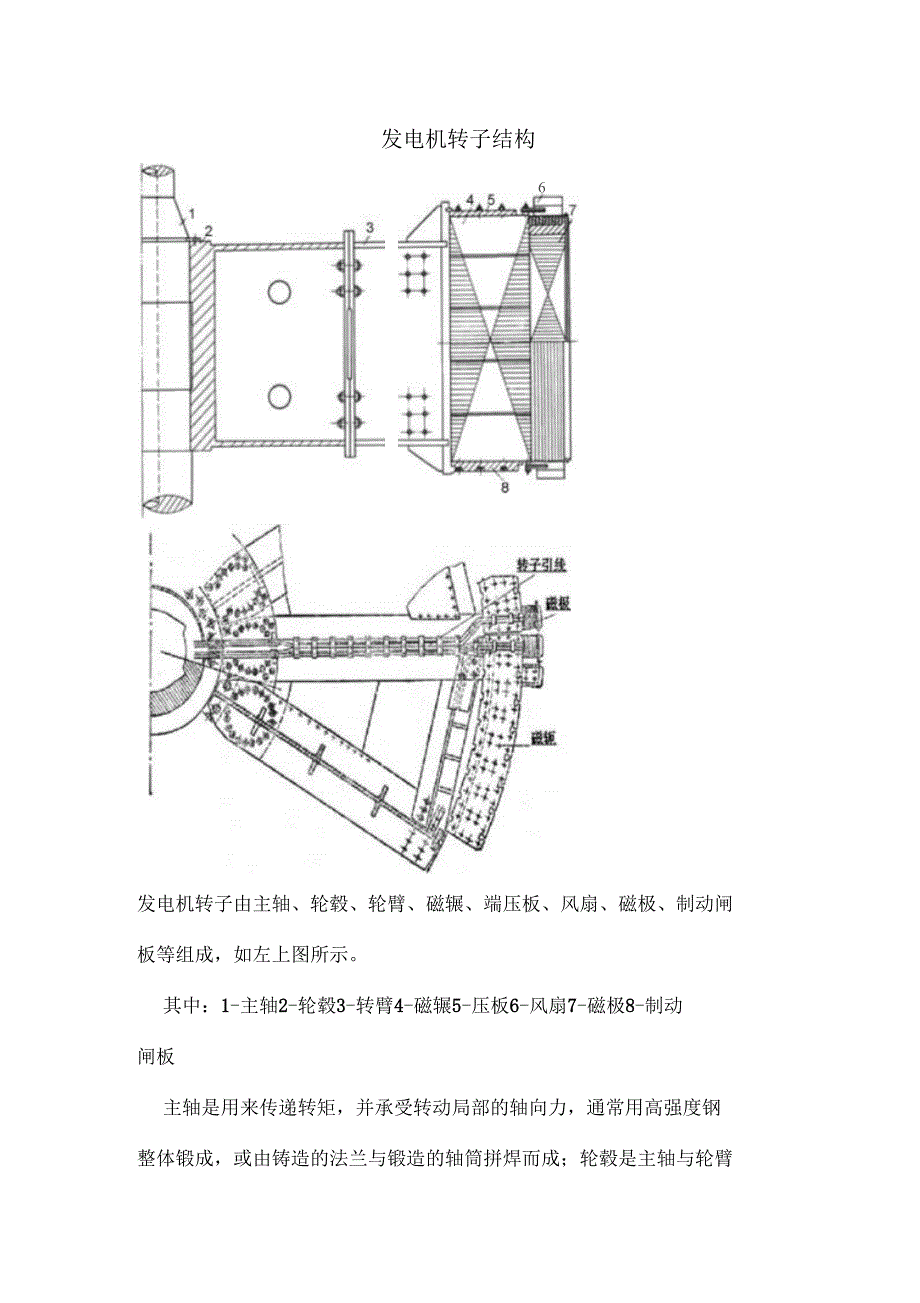

发电机转子结构6发电机转子由主轴、轮毂、轮臂、磁辗、端压板、风扇、磁极、制动闸板等组成，如左上图所示其中：1-主轴2-轮毂3-转臂4-磁辗5-压板6-风扇7-磁极8-制动闸板主轴是用来传递转矩，并承受转动局部的轴向力，通常用高强度钢整体锻成，或由铸造的法兰与锻造的轴筒拼焊而成；轮毂是主轴与轮臂之间的连接件；轮臂是用来固定磁辗并传递扭矩的，大、中型机组的轮 臂一般为焊接结构；磁辗的主要作用是产生转动惯景和挂装磁极， 同时也是磁路的一局部，直径小于4m的磁辗可用铸钢或整圆的厚钢板组成， 大于4m时那么由3〜5mm的钢板冲片叠成一整圆，用键固定在轮臂外端； 磁极是产生磁场的主要部件， 由磁极铁芯、励磁线圈和阻尼绕组三局部 组成，并用“谗结构固定在磁辗上由于大型水轮发电机的转速较低，因此，大型水轮发电机的磁极数要比汽轮发电机多的多又因为大于 4级的磁极在制造上很困难，所以, 大型水轮发电机的磁极根本上是凸极式另外 ，由于水轮发电机导水机 构的关闭需要一定的时间，为防止水轮发电机突然和电网解列〔即甩负 荷〕时机组的转速升得过高，要求转子具有足够大的转动惯景转动惯 景通常用飞轮力矩--来表征正因为这一原因，大型水轮发电机的转子 都显得很笨重。
大型水轮发电机的转轴通常采用分段轴结构水轮发电机转轴由顶 轴、转子体和主轴三局部构成由于中间一段是转子支架中心体，没有 轴，因而又称无轴结构〞转子支架〔轮毂和轮臂〕与主轴的联结采用 空心轴空心轴可提高锻造质景，还可以作为混流式水轮机的补气孔或 轴流式水轮机操作油管的通道转子支架是安装磁辗、磁极及主轴的中间部件在运行中要承受扭 矩、重力、离心力等的综合作用大型水轮发电机的转子支架有组合式 〔辐射型〕和圆盘式两种或支机转8整体吊紫。
