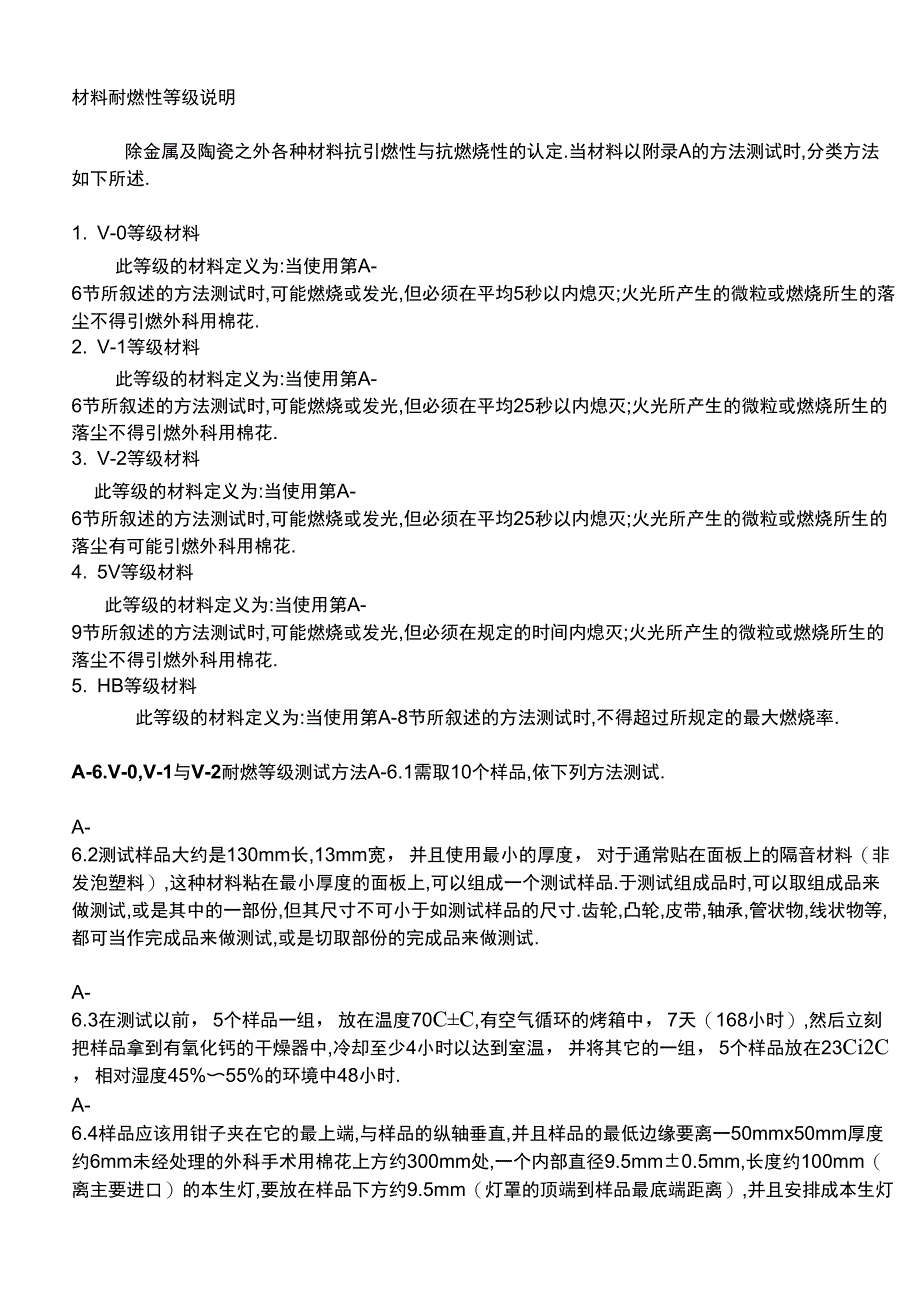

材料耐燃性等级说明除金属及陶瓷之外各种材料抗引燃性与抗燃烧性的认定.当材料以附录A的方法测试时,分类方法如下所述.1. V-0等级材料此等级的材料定义为:当使用第A-6节所叙述的方法测试时,可能燃烧或发光,但必须在平均5秒以内熄灭;火光所产生的微粒或燃烧所生的落尘不得引燃外科用棉花.2. V-1等级材料此等级的材料定义为:当使用第A-6节所叙述的方法测试时,可能燃烧或发光,但必须在平均25秒以内熄灭;火光所产生的微粒或燃烧所生的落尘不得引燃外科用棉花.3. V-2等级材料此等级的材料定义为:当使用第A-6节所叙述的方法测试时,可能燃烧或发光,但必须在平均25秒以内熄灭;火光所产生的微粒或燃烧所生的落尘有可能引燃外科用棉花.4. 5V等级材料此等级的材料定义为:当使用第A-9节所叙述的方法测试时,可能燃烧或发光,但必须在规定的时间内熄灭;火光所产生的微粒或燃烧所生的落尘不得引燃外科用棉花.5. HB等级材料此等级的材料定义为:当使用第A-8节所叙述的方法测试时,不得超过所规定的最大燃烧率.A-6.V-0,V-1与V-2耐燃等级测试方法A-6.1需取10个样品,依下列方法测试.A-6.2测试样品大约是130mm长,13mm宽，并且使用最小的厚度，对于通常贴在面板上的隔音材料（非发泡塑料）,这种材料粘在最小厚度的面板上,可以组成一个测试样品.于测试组成品时,可以取组成品来做测试,或是其中的一部份,但其尺寸不可小于如测试样品的尺寸.齿轮,凸轮,皮带,轴承,管状物,线状物等,都可当作完成品来做测试,或是切取部份的完成品来做测试.A-6.3在测试以前，5个样品一组，放在温度70C±C,有空气循环的烤箱中，7天（168小时）,然后立刻把样品拿到有氧化钙的干燥器中,冷却至少4小时以达到室温，并将其它的一组，5个样品放在23Ci2C，相对湿度45%〜55%的环境中48小时.A-6.4样品应该用钳子夹在它的最上端,与样品的纵轴垂直,并且样品的最低边缘要离一50mmx50mm厚度约6mm未经处理的外科手术用棉花上方约300mm处,一个内部直径9.5mm±0.5mm,长度约100mm（离主要进口）的本生灯,要放在样品下方约9.5mm（灯罩的顶端到样品最底端距离）,并且安排成本生灯的纵轴与样品的纵轴一致.此外本生灯要能安排成可快速的移开且能很快速的回到原来放在样品下的位置.将本生灯移离待测样品,把它点燃,并且调整其蓝焰的高度约20mm左右.A-6.5将本生灯移至样品下约10秒,然后移开.在移开测试火焰后,记录样品继续燃烧的时间,V-0等级材料不可超过10秒,V-1或V-2等级材料不可超过30秒.A-6.6当样品的火焰熄灭以后,将A-6.5的测试,用同一样品立刻再做一次.在第二次测试,火焰拿开时,样品继续燃烧时间,V-0等级材料不可超过30秒,V-1或V-2等级材料不可超过60秒.A-6.7剩下的4个样品,需依照A-6.5与A-6.6重复试验.A-6.8如果下列情形都符合,则视为该厚度的材料符合V-2等级.- 每一个样品都通过第A-6.5,A-6.6和A-6.7节的测试.- 对于每一组5个样品的测试,平均燃烧时间不会超过25秒.- 材料不会继续燃烧到钳子夹住的地方.对于V-2等级材料,试验时,下方的外科手术棉,若有燃烧现象,可视为合格.A-6.9如果下列情形都符合,则视为该厚度的材料符合V-1等级.- 每一个样品都通过第A-6.5,A-6.6和A-6.7节的测试.- 对于每一组5个样品的测试,平均燃烧时间不会超过25秒.- 材料不会继续燃烧到钳子夹住的地方.- 对于V-1等级材料,试验时,位于样品下方的外科手术棉,不可由于任何施加火焰期间或以后,因样品上的粒子或滴下来的东西,而造成燃烧.A-6.10如果下列情形都符合,则视为该厚度的材料符合V-0等级.- 每一个样品都通过第A-6.5,A-6.6和A-6.7节的测试.- 对于每一组5个样品的测试,平均燃烧时间不会超过5秒.- 材料不会继续燃烧到钳子夹住的地方.- 对于V-0等级材料,测试时,位于样品下方的外科手术棉,不可由于任何施加火焰期间或以后,因样品上的粒子或滴下来的东西,而造成燃烧.A-6.11如果任何5个样品中的一个未能符合A-6.5,A-6.6,A-6.8,A-6.9或A-6.10,则需取与原来条件相同的5个样品再测试一次.第二组的所有样品都应该符合该厚度材料的V-0,V-1与V-2等级要求.附表:测试标准试片火焰高度试片数T1t2Totalt（共10次）取平均值判定等级滴燃UL94HB条板20mm3>60秒UL94V-0条板20mm5三10秒三30秒三50秒5秒不可UL94V-1条板20mm5三30秒三60秒三250秒25秒不可UL94V-2条板20mm5三30秒三60秒三250秒25秒可试片前处理程序:温度-23±C湿度-50±%时间-48hrs70C空气循环式烘箱7hrs.。
