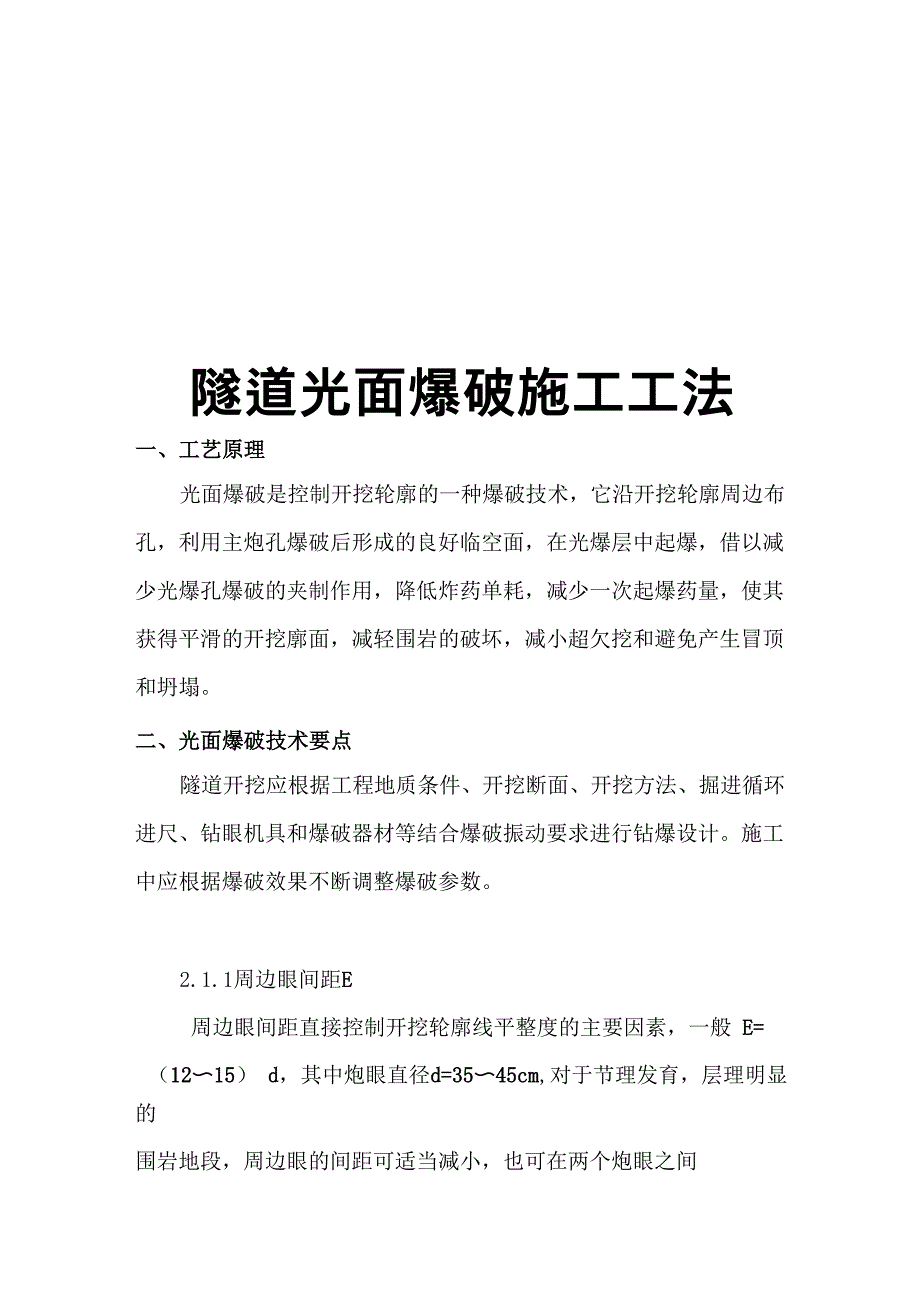

隧道光面爆破施工工法一、工艺原理光面爆破是控制开挖轮廓的一种爆破技术，它沿开挖轮廓周边布 孔，利用主炮孔爆破后形成的良好临空面，在光爆层中起爆，借以减 少光爆孔爆破的夹制作用，降低炸药单耗，减少一次起爆药量，使其 获得平滑的开挖廓面，减轻围岩的破坏，减小超欠挖和避免产生冒顶 和坍塌二、光面爆破技术要点隧道开挖应根据工程地质条件、开挖断面、开挖方法、掘进循环 进尺、钻眼机具和爆破器材等结合爆破振动要求进行钻爆设计施工 中应根据爆破效果不断调整爆破参数2.1.1周边眼间距E周边眼间距直接控制开挖轮廓线平整度的主要因素，一般 E=（12〜15） d，其中炮眼直径d=35〜45cm,对于节理发育，层理明显的围岩地段，周边眼的间距可适当减小，也可在两个炮眼之间2.1.2最小抵抗线W （光面层厚度）最小抵抗线W直接影响光面爆破效果和爆碴块度，周边抵抗线应 大于周边眼间距E,软岩取较小的E值时，W值应适当增大2.2 周边眼装药结构2.2.1 软岩周边眼装药结构一般采用两种形式：一种是较破碎围岩采用空气间隔装药，导爆 索传爆导爆索作为炮眼装药时，按10g/m折算为2号岩石硝铵炸药 另一种是较完整的软弱岩层采用小直径光爆炸药连续装药。
分别如下图所示:空气间備柱装药小直径药卷连续装药2.2.2硬岩周边眼装药结构硬岩一般采用导爆索间隔装药，装药结构如下图:药卷周边眼间隔装药结构 炮泥（单位：cm）除周边眼、中空眼外，其余掏槽、底眼、掘进眼的装药结构均为 连续装药，只是装药长度不同2.2本隧道钻爆参数① 循环进尺的确定：根据实际情况，为减少对围岩的扰动，IV、 V级围岩根据钢架支护间距确定，本隧道IV级围岩2.0m，V级围岩 1.0m，II、III级围岩不大于3.5m② 钻孔直径选择：采用042mm钻眼直径，炸药选择2号岩石乳 化炸药③ 隧道开挖断面的大小：由岩石和开挖方法确定总药量Q=q >6XL，式中q是单耗，本隧道初步确定q =0.9Kg/m3单 单 单左右由于隧道断面变化较多，所以采用由单耗算出总的炸药来确定每循环炮孔数，炮孔总数量由N二Q/W，式中单孔W为单孔装药量cc根据高速铁路施工技术指南所给出的光面爆破参数表，根据现场 施工情况，本隧道选取光面爆破参数如表 2-1岩石类别周边眼间距E (cm)周边眼抵抗线W(cm)相对距离E/W极硬岩50〜6055~750.8〜0.85硬岩40〜4550~600.8〜0.85软质岩30〜4545~600.75〜0.80表 2-1 光面爆破参数本隧道现已施工的围岩开挖断面情况：项目围岩类型开挖方法三线段V级双侧壁导坑法双线段IV级台阶法单线段IV级台阶法一号平导IV级全断面三线段 V 级双侧壁导坑法爆破方案如下：左、右导坑上台阶周边眼间距E=40cm，周边眼抵抗线w=60cm, 辅助眼孔间距为80cm，排距选择80cm，底板眼选着80cm，掏槽眼孔 深为1. 2m，辅助眼1.0m，和周边眼孔深0.8m。
左、右导坑中台阶周 边眼间距E=40cm，辅助眼孔间距为：80cm，排距选择100cm，底板眼 间距80cm，掏槽眼孔深为2.2m,辅助眼孔深2.2，周边眼孔深2.3m 左、右导坑下台阶周边眼间距E=40cm，辅助眼孔间距为：80cm，排 距选择100cm，底板眼间距80cm，辅助眼2. 2m和周边眼孔深2.3m开挖步骤开挖部位眼别段别眼深（m）眼数（个）每孔装药量（条）单孔装药量（Kg）单段总装药量（Kg）掏槽眼11.264.00.84.8上辅助眼31.0101.00.22.0台周边眼70.8240.50.12.4阶底板眼51.082.00.43.2合计12.4中辅助眼1、32.2151.50.34.5左/右导台周边眼72.2145.01.014坑阶底板眼52.396.01.210.8合计29.3辅助眼1、3、52.2211.50.36.3下周边眼92.21951.019.0台底板眼72.3961.210.8阶合计36.111.2640.84.8上掏槽眼31.363.00.63.6台51.252.00.42阶辅助眼5、7、91.24010.28周边眼131.0510.50.15.1底板眼111.21120.44.4中槽合计27.91、 3、 5、0.318.9下辅助眼7、 9、 11、2.2631.5台13阶周边眼152.23651.036底板眼152.31961.222.8合计77.7施工中具体炮眼布置图如下：双线段IV级围岩台阶法爆破方案如下上台阶周边眼间距E=40cm，周边眼抵抗线w=50cm，辅助眼孔间 距为:100cm,排距选择70cm，底板眼孔间距110cm,掏槽眼孔深为 2.6m,辅助眼和周边眼孔深2.4m，双线段 IV 级围岩上台阶装药参数开挖步骤眼别段别眼深(m)眼数(个)每孔装药量(条)单孔装药量(Kg)单段总装药量(Kg)上台阶掏槽眼12.6441.04辅助眼9、112.41030.66扩槽眼3、5、72.62040.816内圈眼132.41320.45.2压顶眼112.4430.62.4周边眼152.2381.50.311.4底板眼132.41671.422.4合计67.4施工中具体炮眼布置图如下：中台阶周边眼间距E=40cm，周边眼抵抗线W=60cm，辅助眼孔间 距为:60cm，底板眼孔间距120cm,辅助眼和周边眼孔深2.4m。
双线段 IV 级围岩中台阶装药参数开挖步骤眼别段别眼深（m）眼数（个）每孔装药量（条）单孔装药量（Kg）单段总装药量（Kg）中台阶辅助眼1、32.4981.614.4内圈眼52.4381.64.8周边眼92.2710.21.4底板眼72.46112.224.2合计44.8施工中具体炮眼布置图如下：下台阶周边眼间距E=40cm，辅助眼孔间距为：80cm,底板眼选 着100cm，掏槽眼孔深为2.2m,辅助眼和周边眼孔深2.4m双线段 IV 级围岩下台阶装药参数开挖步骤眼别段别眼深(m)眼数(个)每孔装药量(条)单孔装药量(Kg)单段总装药量(Kg)中台阶辅助眼1、32.4981.614.4内圈眼52.4381.64.8周边眼92.2710.21.4底板眼72.46112.224.2合计44.8施工中具体跑眼布置图如下： 一号平导全断面爆破方案如下：周边眼间距E=40cm，周边眼抵抗线w=50cm，辅助眼孔间距为：70cm,排距选择80cm，底板眼选着60cm，掏槽眼孔深为2. 2m,辅助 眼和周边眼孔深2.0m三、光面爆破施工工艺光面爆破施工工艺流程见下图检查点 布孔自检记录检查点钻孔自检记录清 孔洞身开挖检验批验收记棗3.1测量放样先由测量班人员在掌子面用红铅油准确绘出开挖面的中线和轮 廓线，标出炮眼位置其误差不得超过 5cm。
3.2布置炮眼3.2.1 周边眼布于隧道的开挖轮廓线上，间距 E=8~15D，（D--为 炮眼直径）一般为40〜50cm垂直深度比设计进尺浅20cm,最好为每 循环实际进尺深度3.2.2 掏槽眼位于隧道掌子面的中下部,底板眼的上部,为便于 打眼一般钻孔台架的第一、二层均布设,每层3〜5 排,间距 a=6〜12D（D-为炮眼直径）一般为25〜50cm,易爆取大值，反之取小值掏槽 眼开口宽度为隧道半幅宽减50cm，眼底间距20cm，与掌子面夹角为 55〜70°，垂直深度比设计进尺深20cm1）掏槽眼类型及布设单向掏槽 单项掏槽由数个朝同一方向倾斜的炮眼组成适用于隧道断面内 有软弱夹层、层理、节理和裂隙时可根据断面大小或软夹层的厚度不同，布置一排或两排掏槽眼掏槽眼的倾斜角度一般为50 岩石坚固程度高，角度取小值a、顶部掏槽c、侧向掏槽 楔形掏槽b底部掏槽楔形掏槽由两排相对称的倾斜炮眼组成，爆破后形成一个楔形 槽，楔形掏槽分为：水平楔形掏槽和垂直楔形掏槽水平楔形掏槽适用 于岩层为水平层理时垂直楔形掏槽适用于中硬以上的均质岩石nLJa图垂直楔形掏槽 b图水平楔形掏槽323辅助眼位于掏槽眼与周边眼之间的炮眼称为辅助眼，其作 用是扩大掏槽眼炸出的槽腔，为周边眼爆破创造临空面3.2.4底板眼位于隧道低部开挖轮廓线上，间距a=15〜20D, —般 为70〜80 cm，垂直深度与设计进尺相同。
3.3.1钻孔深度和斜率要符合爆破设计，尽量减小周边眼外插角 的角度，孔深小于3m时外插角的允许斜率宜为孔深的+5%；孔深大于 3m时外插角的允许斜率宜为孔深的+3%；外插角的方向应与该点的法方向相一致3.3.2当开挖面凹凸较大时，应该按实际情况调整炮眼深度及药 量，使周边眼和辅助眼眼底在同一个垂直面上3.3.3采用手持凿岩机凿眼，当凿岩高度超过2.5m时应该配备 与开挖面相适应的作业台架进行凿岩；炮孔作业应定人定岗，尤其左右侧 周边 眼钻 工不 易变动3.3清孔装药装药前用小直径高压风管将炮眼内石屑吹净，装药需分片，分组 按炮眼设计图确定的装药量自上而下进行，雷管要“对号入座”不得 混装所有炮孔均用炮泥堵塞，堵塞长度周边眼不小于20cm，其他 眼不小于35cm周边眼采用小药卷配导爆索，以增加不耦合系数和 爆破时的缓冲作用，炮孔装药均采用反向装药结构3.5起爆网络及起爆顺序3.5.1起爆顺序，隧道爆破掘进的起爆顺序为掏槽眼一辅助眼一 掘进眼f内圈眼f周边眼f底板眼3.5.2导爆索具体连接图所示1-导爆管；2-传爆导爆管雷管；3-引爆导管雷管（按击发枪）；4-炮孔内的导爆管。
