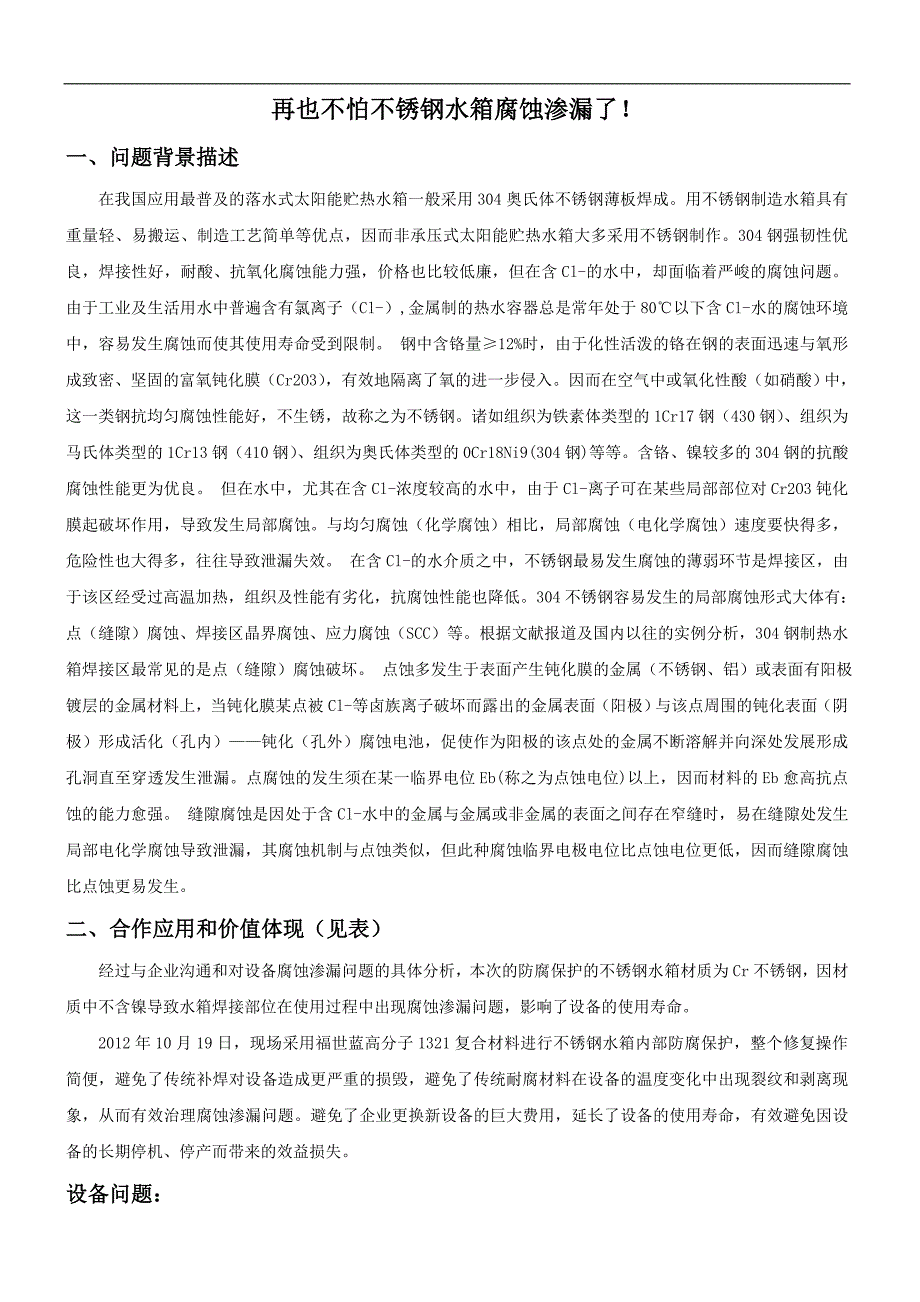

再也不怕不锈钢水箱腐蚀渗漏了！再也不怕不锈钢水箱腐蚀渗漏了！一、问题背景描述一、问题背景描述在我国应用最普及的落水式太阳能贮热水箱一般采用 304 奥氏体不锈钢薄板焊成用不锈钢制造水箱具有重量轻、易搬运、制造工艺简单等优点，因而非承压式太阳能贮热水箱大多采用不锈钢制作304 钢强韧性优良，焊接性好，耐酸、抗氧化腐蚀能力强，价格也比较低廉，但在含 Cl-的水中，却面临着严峻的腐蚀问题由于工业及生活用水中普遍含有氯离子（Cl-）,金属制的热水容器总是常年处于 80℃以下含 Cl-水的腐蚀环境中，容易发生腐蚀而使其使用寿命受到限制 钢中含铬量≥12%时，由于化性活泼的铬在钢的表面迅速与氧形成致密、坚固的富氧钝化膜（Cr2O3） ，有效地隔离了氧的进一步侵入因而在空气中或氧化性酸（如硝酸）中，这一类钢抗均匀腐蚀性能好，不生锈，故称之为不锈钢诸如组织为铁素体类型的 1Cr17 钢（430 钢） 、组织为马氏体类型的 1Cr13 钢（410 钢） 、组织为奥氏体类型的 0Cr18Ni9(304 钢)等等含铬、镍较多的 304 钢的抗酸腐蚀性能更为优良 但在水中，尤其在含 Cl-浓度较高的水中，由于 Cl-离子可在某些局部部位对 Cr2O3钝化膜起破坏作用，导致发生局部腐蚀。
与均匀腐蚀（化学腐蚀）相比，局部腐蚀（电化学腐蚀）速度要快得多，危险性也大得多，往往导致泄漏失效 在含 Cl-的水介质之中，不锈钢最易发生腐蚀的薄弱环节是焊接区，由于该区经受过高温加热，组织及性能有劣化，抗腐蚀性能也降低304 不锈钢容易发生的局部腐蚀形式大体有：点（缝隙）腐蚀、焊接区晶界腐蚀、应力腐蚀（SCC）等根据文献报道及国内以往的实例分析，304钢制热水箱焊接区最常见的是点（缝隙）腐蚀破坏 点蚀多发生于表面产生钝化膜的金属（不锈钢、铝）或表面有阳极镀层的金属材料上，当钝化膜某点被 Cl-等卤族离子破坏而露出的金属表面（阳极）与该点周围的钝化表面（阴极）形成活化（孔内）——钝化（孔外）腐蚀电池，促使作为阳极的该点处的金属不断溶解并向深处发展形成孔洞直至穿透发生泄漏点腐蚀的发生须在某一临界电位 Eb(称之为点蚀电位)以上，因而材料的 Eb 愈高抗点蚀的能力愈强 缝隙腐蚀是因处于含 Cl-水中的金属与金属或非金属的表面之间存在窄缝时，易在缝隙处发生局部电化学腐蚀导致泄漏，其腐蚀机制与点蚀类似，但此种腐蚀临界电极电位比点蚀电位更低，因而缝隙腐蚀比点蚀更易发生二、合作应用和价值体现（见表）二、合作应用和价值体现（见表）经过与企业沟通和对设备腐蚀渗漏问题的具体分析，本次的防腐保护的不锈钢水箱材质为 Cr 不锈钢，因材质中不含镍导致水箱焊接部位在使用过程中出现腐蚀渗漏问题，影响了设备的使用寿命。
2012 年 10 月 19 日，现场采用福世蓝高分子 1321 复合材料进行不锈钢水箱内部防腐保护，整个修复操作简便，避免了传统补焊对设备造成更严重的损毁，避免了传统耐腐材料在设备的温度变化中出现裂纹和剥离现象，从而有效治理腐蚀渗漏问题避免了企业更换新设备的巨大费用，延长了设备的使用寿命，有效避免因设备的长期停机、停产而带来的效益损失设备问题：设备问题：施工步骤如下图：施工步骤如下图：1、水箱外貌、水箱外貌2、焊缝部位腐蚀渗漏、焊缝部位腐蚀渗漏设备名称不锈钢拼装水箱设备参数水箱尺寸：8*2.5*3.5（长*宽*高*米） ， 面积：90㎡左右， 材质：Cr 不锈钢， 壁厚：1.5-2mm， 温度：70-80℃， 水质：处理后地下水， 水箱结水垢厚度：1-2mm设备价值十万元设备问题不锈钢水箱焊接部位腐蚀渗漏解决方案福世蓝 1321 高分子复合材料，具有极好的粘着力、抗腐蚀性能及各项综合性能，快速有效地现场治理腐蚀渗漏问题福世蓝高分子复合材料和应用技术可以使企业在第一时间快速有效的现场治理，有效避免因设备的长期停机、停产而带来的效益损失；有效的避免运输成本、吊装费用及施工安全等方面的综合因素，确保人身安全和企业损失，为企业节省了宝贵的生产时间。
3、表面结水垢严重、表面结水垢严重4、角磨机清理表面水垢、角磨机清理表面水垢5、直角焊缝位置用电磨清理表面、直角焊缝位置用电磨清理表面6、砂纸仔细清理表面露出金属原色、砂纸仔细清理表面露出金属原色7、用无水乙醇彻底清理表面、用无水乙醇彻底清理表面8、、3:1 调和调和 1321 材料材料9、重点刷涂保护焊缝部位、重点刷涂保护焊缝部位10、大面积防腐保护、大面积防腐保护价值评估：价值评估：传统修复工艺传统修复工艺福世蓝技术产品修复工艺福世蓝技术产品修复工艺工艺工艺 内容内容更换更换补焊补焊刷涂环氧防腐材料刷涂环氧防腐材料内部防腐内部防腐外部渗漏治理外部渗漏治理修复条件限修复条件限制或不足制或不足更换时间长 费用高需要 一定的订货 周期采用补焊，受 部件材质和焊 接工艺的影响， 补焊难度较大、 时间长，易造 成设备的更大 损坏传统环氧类耐腐材 料，由于表面的粘 结力和膨胀系数等 性能的影响，会出 现龟裂、剥离现象 导致再次渗漏加重 腐蚀福世蓝技术产品， 1321 防腐材料具 有极强的抗化学 腐蚀性能，根据 设备使用环境可 以作为罐内和设 备表面的长期防 腐保护福世蓝技术产品， 快速堵漏和表面 防腐材料，可以 第一时间内快速 有效治理各种罐 体的渗漏腐蚀问 题，避免停机处 理，增加设备使 用寿命。
修复时间修复时间7 天供货周期 +现场组装焊 接时间2 天2 天2 天2 天修复费用修复费用十万元361L 焊材费+ 人工费材料费+人工费材料费材料费运输费用运输费用运费+安装费无无无无修复使用效修复使用效果果新水箱在使 用过程中， 受不锈钢材 质、焊接工 艺、焊材、 水质等因素 影响下，不 能完全避免 腐蚀现象补焊过程中受 材质和焊材以 及高温影响， 焊接部位金属 组织及性能劣 化，抗腐蚀性 能也降低易放 生腐蚀现象企业通过内部刷涂 环氧耐腐材料的使 用效果并不理想， 耐腐保护层出现了 大面裂纹和脱落现 象，再次出现渗漏 现象；不仅费工费 时，而且增加了成 本投入费用，最主 要的是影响厂家名 誉福世蓝高分子复 合材料所具有的 抗化学腐蚀性能、 粘结性能以及通 用性，可避免传 统补焊所带来的 影响，同时具有 传统耐腐材料所 不具备的性能， 完全满足各种环 境中使用福世蓝高分子复 合材料所具有的 抗化学腐蚀性能、 粘结性能以及通 用性，可避免传 统补焊所带来的 影响，同时具有 传统耐腐材料所 不具备的性能， 完全满足各种环 境中使用结论：该类问题现场传统补焊并不能解决而且会对设备造成更严重的损毁；传统耐腐材料保护方法在设备的温度变化中难以避免裂纹和剥离现象，从而无法有效治理腐蚀渗漏问题。
福世蓝技术产品，针对不同设备，不同的运行状态，不同腐蚀渗漏形式，采用相应的技术产品，可快速、简单、有效保护设备，特别由于高分子复合材料所具有的抗化学腐蚀性能，粘结性能等综合性能，避免了传统补焊修复和传统耐腐材料保护所带来的不利影响，使修复后的设备寿命甚至超过新设备，从根本上解决腐蚀渗漏原因，帮助企业提高设备管理水平，降低维修维护成本，提高企业竞争力。
