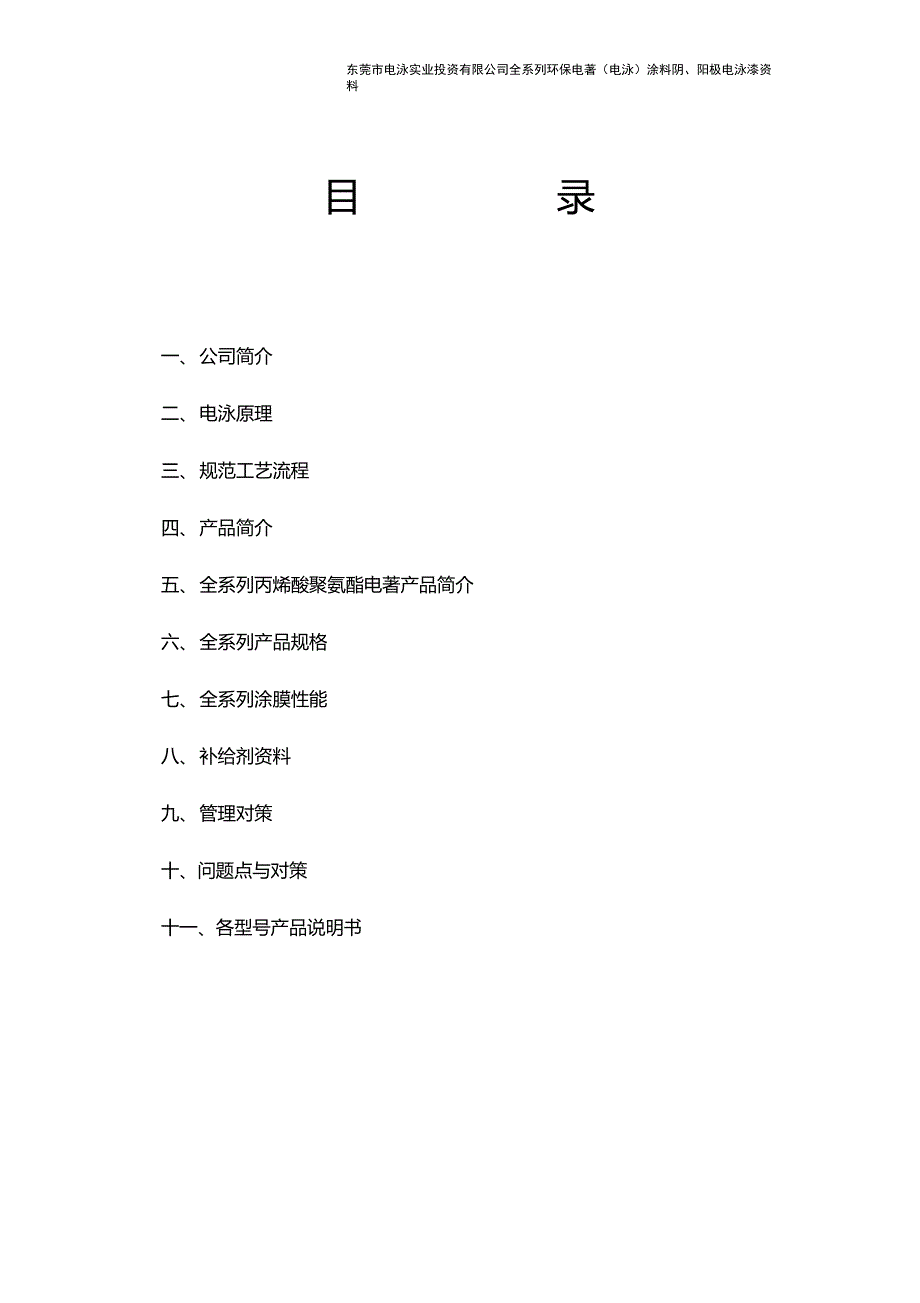

东莞市电泳实业投资有限公司全系列环保电著（电泳）涂料阴、阳极电泳漆资料目 录一、 公司简介二、 电泳原理三、 规范工艺流程四、 产品简介五、 全系列丙烯酸聚氨酯电著产品简介六、 全系列产品规格七、 全系列涂膜性能八、 补给剂资料九、 管理对策十、问题点与对策十一、各型号产品说明书本说明书之各项数据为本公司产品在合理且正常使用状况所测得，本公司无法保证客户所得之结果与 说明书相符电泳涂装原理:阴极电泳涂料是一种具有半水溶型和悬体系特征的多组份体系， 在电场作用下，已中和的阳离子树脂携带的涂料粒子在阴极进行电沉积，其过程包括电泳、 电解、电沉积、电渗四种现象1电泳：悬浮在极性液体中的带电粒子由于电场影响而发生泳动的现象 阳离子型树脂粒子向作为阴极的工件移动2、 电解：液体中的氢离子和氢氧根离子在直流电源的作用下，生成氢气和 氧气，阴极界面PH值升高3、 电沉积：阳离子涂料粒子在吸引它的电极（阴极）上被还原为中性不溶 脂，析出粘附，形成不溶解的涂膜过程如下：HO H+OIH阳极：2H+2OH- 2e — H2O+1/2O T +2H阴极：2OH+2H+2e— Hf +2OHRi RI I~nH+OF— ~NJ +HOI IR R 24 、电渗：在外电场力作用下，涂膜内部所含的水份从涂膜中渗析出来移向槽液，进行内聚部分脱水。
电渗使亲水涂膜变为憎水涂膜，脱水使涂膜致密化由于上述四个过程是连续进行的，获得的涂膜在烘干之前含水量在10%^下, 可以直接进行水洗、烘干，最后形成连续均一的品质优良的涂膜本说明书之各项数据为本公司产品在合理且正常使用状况所测得，本公司无法保证客户所得之结果与 说明书相符三、规范工艺流程：1. 环氧体系电泳流程：高温脱脂（加超声波）f常温脱脂f水洗三次f酸洗除锈f水洗三次f流动水洗f表调f磷化f水洗三次f流动水洗f纯水洗两次f电泳涂装f回收水洗三次f纯水浸洗两次f纯水喷淋f脱水剂洗/吹洗f烘干固化f成品包装2. 透明有色体系电泳流程：电镀工件（抛光工件）f化学除油（加超声波）f水洗两次 f电解除油f水洗三次（溢流水洗）f中和（弱酸洗）f水 洗三次（溢流水洗）f纯水洗两次f电泳涂装（透明及各色） f回收纯水洗两次f纯水洗三次（溢流）f脱水剂洗f滴水（吹净水珠）f烘烤f成品包装本说明书之各项数据为本公司产品在合理且正常使用状况所测得，本公司无法保证客户所得之结果与 说明书相符四、产品简介:1.环氧体系电泳涂料：本公司之环氧体系电泳涂料目前主要以色浆、乳液双组份供应市场其特 性以水为分散介质，无毒，污染极小，无火灾危险，施工安全可靠；槽液调 配管理方便，有优良的贮存和施工稳定性；泳透力高，对夹层、盒式结构、 焊缝、框套等能均匀涂装； 槽液接近中性，对涂装设备腐蚀性低；涂膜性能 优良，耐腐蚀性能良好，且与中涂层、面漆等有良好的配套性。
适用于：汽 车、农业机械、工程机械等、各种家用电器（摩托车、冰箱、空调、自行车、 洗衣机等）、建材、小五金件等、其它对耐腐蚀要求高的金属制品2.丙烯酸、聚氨酯体系电泳涂料：本公司之丙烯酸/聚胺酯电泳树脂是由丙烯酸酸树脂配合聚胺酯类 （俗称PU）硬化剂所合成的二成份型（2K）高固份阴极电泳漆产品原液维持高固份之优点， 在于可充分减少产品的包装体积，利于产品之运送与运费之节省本公司之阳离 子型丙烯酸/聚胺酯双组份树脂电泳漆之涂膜除了一般要求之物理、 化学性质外， 更具有高光泽、高透明度及丰厚的触感之特性，同时对于平面之涂装可得到流平 性佳、硬度良好之涂膜，非常适合电镀金属工件及做为底漆之电泳涂装上 是各种电镀业界考虑涂装保护性涂膜的最佳选择本公司之阳离子型丙烯酸/聚胺酯双组份树脂电泳漆之标准热硬化条件是工 件温度130C下，30分钟之烘烤时间但也可视需要调整之调整的原则是烤温 愈低，所需之烘烤时间可相对增长本公司之阳离子型丙烯酸 /聚胺酯双组份树脂电泳漆之工作液非常安定，管理简单，耐污染性良好，不需要经过离子交换树 脂系统之再生，必要时只要经过超过滤（UF）系统过滤即可另外再配合各种染料 浆、色料膏、银粉色料之添加，可得到五光十色、色彩灿烂之产品，提升产品之 附加价值。
本说明书之各项数据为本公司产品在合理且正常使用状况所测得，本公司无法保证客户所得之结果与 说明书相符五、全系列电著产品简介:产品名称特性CR-691/CP648CR-691/CP523CED此产品属于环氧体系，以黑色和灰色供应市场产品以水为分 散介质，无毒，污染极小，无火灾危险，施工安全可靠；以色 浆、乳液双组份供应市场，槽液调配管理方便，有优良的贮存 和施工稳定性；泳透力高，对夹层、盒式结构、焊缝、框套等 能均匀涂装；槽液接近中性，对涂装设备腐蚀性低；涂膜性能 优良，耐腐蚀性能良好，且与中涂层、面漆等有良好的配套性BH-3500AED是由丙烯酸改性树脂经特殊工艺组成，属于阳极漆其 特殊的结构使其具有如下之优良性能 ；高透明度及饱满度，具有特别光泽及透明性，涂装后具有高度立体效果，底材颜 色表露无遗与各种色浆配套可电泳出 K金色，咖啡色，枪黑色，红，蓝，绿等各类颜色JW-8008/8008GCED是由丙烯聚胺酯体系组成，包括清漆和各种色彩的染色漆它 是目前表面处理行业最具潜力的一种新型电泳涂料产品，具有 电泳性能好，槽液稳定性好，耐蚀性强，耐侯性好的特点具 有低温烘烤特佳性能，其中8008G在 100-110 °就可以完全固化。
与各种色浆配套可电泳出 K金色，咖啡色，枪黑色，红，蓝，绿 等各类颜色JW-9007CED是由压克力加聚氨酯体系组成，包括树脂和各种色彩的染色漆 它是目前表面处理行业最具潜力的一种新型电泳涂料产品，具 有电泳性能好，槽液稳定性好，耐蚀性强，耐侯性好的特点与各种色浆配套可电泳出 K金色，咖啡色，枪黑色，红，蓝，绿 等各类颜色JW-9008CED是由压克力加聚氨酯体系组成，包括树脂和各种色彩的染色漆 它是目前表面处理行业最具潜力的一种新型电泳涂料产品，具 有电泳性能好，槽液稳定性好，耐蚀性强，耐侯性好的特点 重点是体现性能耐人工汗和耐磨优越与各种色浆配套可电泳 出K金色，咖啡色，枪黑色，红，蓝，绿等各类颜色JW-9001 -9060各色色浆可以与各类阴极电泳成膜树脂有良好的混溶性，超低铅、锡等 重金属和有机挥发份（VOC环保性好，色谱齐全、颜色鲜艳 具有优越的耐热性，耐化学介质性及绝缘性电导率小、电阻 大JW-7001脱水剂此产品属于电泳辅助原料，在电泳最后纯水洗中添加 0.2-0.5%， 可直接烘烤无水痕使漆膜更光滑、无瑕疵本说明书之各项数据为本公司产品在合理且正常使用状况所测得，本公司无法保证客户所得之结果与 说明书相符。
六、全系列产品规格:产品名称外观固成分储存温度建议储存期CR-691乳白色至淡黄色 乳液36± 2%0-30 °六个月BH-3500淡黄色透明粘稠液60± 2%0-30 °六个月JW-8008深黄色透明粘稠 液66%以上0-30 °——一 ^年JW-9007淡黄色透明粘稠 液60± 2%0-30 °——一 ^年JW-9008淡黄色透明粘稠液60± 2%0-30 °——一 ^年注一：需储放于阴凉处，避免阳光直射可确保产品之长期储存安全性注二：本公司所有电著漆都符合 ROHS-Restriction of Hazardous Substa ncesDirective-2002/95/EC 之规范；不含六大禁用有害物质（镉和镉化合物、铅和铅化合物、汞和汞化合物、六价 鉻化合物、聚溴联苯及聚溴联苯醚）本说明书之各项数据为本公司产品在合理且正常使用状况所测得，本公司无法保证客户所得之结果与 说明书相符七、全系列涂膜性能:项目测试方法数据CR-691BH-3500JW-8008JW-9007JW-9008铅笔硬 度注：1ASTMD33632H以上3-5H3-5H3-5H3-5H密著度ASTMD3359100/100100/100100/100100/100100/100耐冲击试验ASTMD2794500mnm 1、、cx500g )500mm 1' 2 cx500g)500mm 1' 2cx500g )500mm 1、2cx500g)500mm( 1、2cx500g )烟雾试验ASTMB117800小时以上36小时500小时500小时500小时耐沸水试验100 C沸水5小时以上1小时以上2小时以上2小时以上2小时以上耐 MIBK擦拭注: 2ASTMD4752300次以上300次以上300次以上耐丙酮擦拭注: 3ASTMD4752300次以上300次以上300次以上注一：铅笔硬度测试用铅笔为 Mistsubishi Pencil 涂料测试专用铅笔。
注二：使用棉花或者软布以溶剂沾湿，将沾湿之棉花或软布以适当之力量（约 1Kg）在试片上来回擦拭一次擦拭来回计为一次， 此测试方法主要是检测涂膜之交联度 （Cured Degree）合格判别标准为测试完成后，试片不见底、光泽无损失及涂膜不变粘注三：其余特殊测试结果，如硝酸测试、酸性人工汗等测试，请咨询本公司2009/2 版东莞市电泳实业投资有限公司全系列环保电著（电泳）涂料阴、阳极电泳漆资料2009/2 版东莞市电泳实业投资有限公司全系列环保电著（电泳）涂料阴、阳极电泳漆资料本说明书之各项数据为本公司产品在合理且正常使用状况所测得，本公司无法保证客户所得之结果与 说明书相符2009/2 版东莞市电泳实业投资有限公司全系列环保电著（电泳）涂料阴、阳极电泳漆资料2009/2 版东莞市电泳实业投资有限公司全系列环保电著（电泳）涂料阴、阳极电泳漆资料八、补给剂资料:双组份树脂电泳漆边加纯水边搅拌当树脂完全分散均匀，再加到漆槽副槽中UF膜管及过滤袋堵塞(切勿将原液直接加入漆槽中，直接将原漆倒入电着槽中，可能会造成 等问题产生)助剂BCS 用一倍以上纯水稀释后，慢慢加入漆槽副槽中即可比重：0.90固成份：0%屯度：100%功用：适量之BCS有助于涂膜之平坦性(appearanee)，并可减少涂膜针孔 (pin holes) 的 发生机率。
HCS直接慢慢加入漆槽副槽中即可比重：0.83固成份：0%纯度：100 %功用：适量之HCS有助于涂膜之平坦性(appearanee)且在同电压下增加 HCS用量可大幅拉高 膜厚，并可减少涂膜针孔 (pin holes) 的发生机率IPA :用一倍以上纯水稀释后，慢慢加入漆槽副槽中即可比重：0.78固成份：0%纯度：100 %功用：维持槽液的稳定性中和剂不可直接添加，先与纯水以 1:4比例稀释后再慢慢加入副槽。
