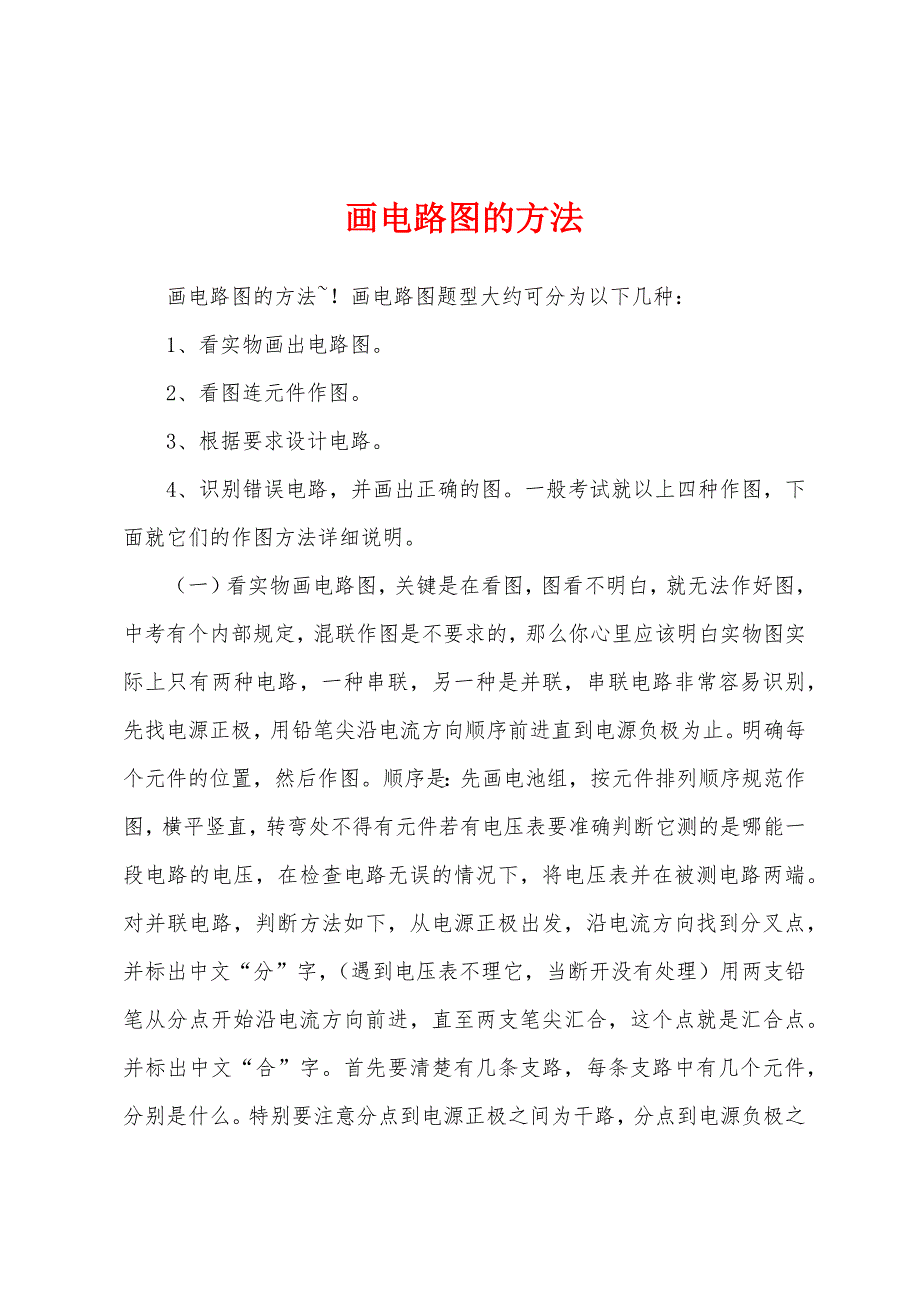

画电路图的方法 画电路图的方法~！画电路图题型大约可分为以下几种： 1、看实物画出电路图 2、看图连元件作图 3、根据要求设计电路 4、识别错误电路，并画出正确的图一般考试就以上四种作图，下面就它们的作图方法详细说明 （一）看实物画电路图，关键是在看图，图看不明白，就无法作好图，中考有个内部规定，混联作图是不要求的，那么你心里应该明白实物图实际上只有两种电路，一种串联，另一种是并联，串联电路非常容易识别，先找电源正极，用铅笔尖沿电流方向顺序前进直到电源负极为止明确每个元件的位置，然后作图顺序是：先画电池组，按元件排列顺序规范作图，横平竖直，转弯处不得有元件若有电压表要准确判断它测的是哪能一段电路的电压，在检查电路无误的情况下，将电压表并在被测电路两端对并联电路，判断方法如下，从电源正极出发，沿电流方向找到分叉点，并标出中文“分”字，（遇到电压表不理它，当断开没有处理）用两支铅笔从分点开始沿电流方向前进，直至两支笔尖汇合，这个点就是汇合点。
并标出中文“合”字首先要清楚有几条支路，每条支路中有几个元件，分别是什么特别要注意分点到电源正极之间为干路，分点到电源负极之间也是干路，看一看干路中分别有哪些元件，在都明确的基础上开始作电路图，具体步骤如下：先画电池组，分别画出两段干路，干路中有什么画什么在分点和合点之间分别画支路，有几条画几条（多数情况下只有两条支路），并准确将每条支路中的元件按顺序画规范，作图要求横平竖直，铅笔作图检查无误后，将电压表画到被测电路的两端 （二）看电路图连元件作图 方法：先看图识电路：混联不让考，只有串，并联两种，串联容易识别重点是并联若是并联电路，在电路较长上找出分点和合点并标出并明确每个元件所处位置首先弄清楚干路中有无开并和电流表）连实物图，先连好电池组，找出电源正极，从正极出发，连干路元件，找到分点后，分支路连线，千万不能乱画，顺序作图直到合点，然后再画另一条支路[注意导线不得交叉，导线必须画到接线柱上（开关，电流表，电压表等）接电流表，电压表的要注意正负接线柱]遇到滑动变阻器，必须一上，一下作图，检查电路无误后，最后将电压表接在被测电路两端 （三）设计电路方法如下： 首先读题、审题、明电路，（混联不要求）一般只有两种电路，串联和并联，串联比较容易，关键在并联要注意干路中的开关和电流表管全部电路，支路中的电流表和开关只管本支路的用电器，明确后分支路作图，最后电压表并在被测用电器两端。
完毕检查电路，电路作图必须用铅笔，横平竖直，转弯处不得画元件，作图应规范 （四）识别错误电路一般错误发生有下列几种情况： 1、是否产生电源短路，也就是电流不经过用电器直接回到电源负极； 2、是否产生局部短接，被局部短路的用电器不能工作； 3、是否电压表、电流表和正负接线柱错接了，或者量程选的不合适（过大或过小了）； 4、滑动变阻器错接了（全上或全下了） 首先，当然 1、先画电源（电池），长的一竖是正极 2、参照实物图或文字描述，找出电池正极连着什么，假设连着一个开关，就在电池长竖后连上一个开关 3、重复上一步，假设画并联电路，开关后是灯泡与电动机先不管电动机，把灯泡与开关连上 4、重复步骤2，直到灯泡线路连回电池负极 5、现在嘛，嘿嘿，捡起那个电动机，开始干它了······已知电动机与灯泡并联，那就在灯泡前面的电线上，打一个点（表示连起来）开出一条新的电线，连上电动机 6、重复步骤2，直到“电动机派”要“回归”主线假设实物图的汇合点在灯泡后面的电流表的负接线柱上，我们就把电动机连接在电流表后面的电线上，并打点。
噔噔噔噔！画好了！电路图与实物图的关键在于，理清用电器之间的关系这有一个方法：盯着一条线，连完它，以它为主干，其他的用电器在一个一个地画进来，千万不要一起画！ 友情提示：用铅笔画，免得电线相交，可以改两条电线通在一起，记得在交点打点！ 先干路，后支路 现串联，后并联 先电源正极-电键-用电器-电源负极 注意电流的流向就好了，按着电流的流向来画 画电路图的方法~！画电路图题型大约可分为以下几种： 1、看实物画出电路图 2、看图连元件作图 3、根据要求设计电路 4、识别错误电路，并画出正确的图一般考试就以上四种作图，下面就它们的作图方法详细说明 （一）看实物画电路图，关键是在看图，图看不明白，就无法作好图，中考有个内部规定，混联作图是不要求的，那么你心里应该明白实物图实际上只有两种电路，一种串联，另一种是并联，串联电路非常容易识别，先找电源正极，用铅笔尖沿电流方向顺序前进直到电源负极为止明确每个元件的位置，然后作图顺序是：先画电池组，按元件排列顺序规范作图，横平竖直，转弯处不得有元件若有电压表要准确判断它测的是哪能一段电路的电压，在检查电路无误的情况下，将电压表并在被测电路两端。
