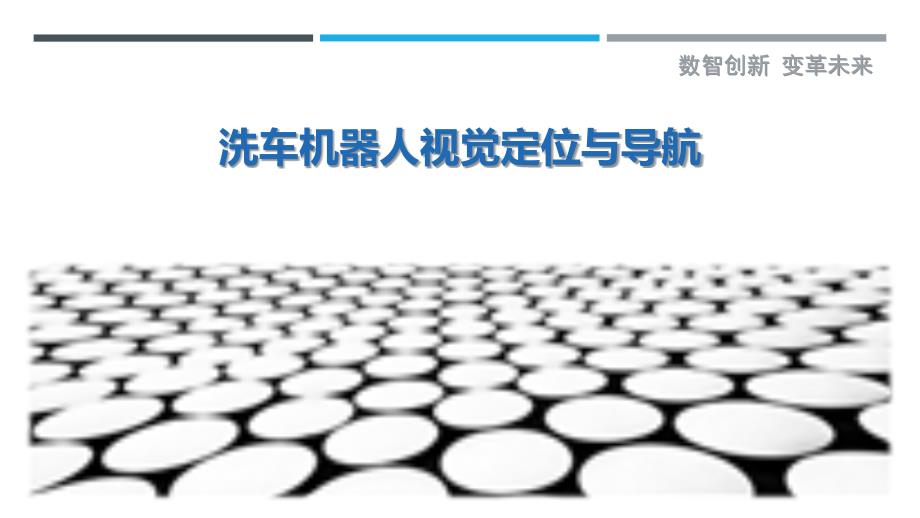

数智创新数智创新 变革未来变革未来洗车机器人视觉定位与导航1.洗车机器人视觉传感器类型1.图像采集与预处理技术1.环境感知与目标识别算法1.视觉SLAM定位方法1.基于特征点的导航策略1.基于深度学习的导航方法1.多传感器融合定位与导航1.性能评价与优化Contents Page目录页 洗车机器人视觉传感器类型洗洗车车机器人机器人视觉视觉定位与定位与导导航航洗车机器人视觉传感器类型立体视觉相机：1.利用两个或多个摄像头捕捉同一场景的不同视角图像，通过三角测量计算深度信息2.具有高精度和良好的鲁棒性，不受光照变化和物体表面纹理的影响3.可用于场景重建、三维定位和物体识别等复杂视觉任务深度相机：1.利用红外光或结构光等技术直接测量场景中物体与相机的距离，输出深度图2.具有更高的测量精度和分辨率，但对物体表面纹理和反光性较敏感3.广泛应用于室内外导航、三维建模和手势识别等领域洗车机器人视觉传感器类型1.发射激光脉冲并接收反射信号，通过测量飞行时间计算物体之间的距离2.具有极高的精度和长距离探测能力，不受光照条件的影响3.常用于自动驾驶、环境感知和精密测绘等应用场景鱼眼镜头相机：1.具有极宽的视场角，可覆盖车辆周围的较大区域。
2.适用于场景监控、全景图像拼接和环境感知等应用3.存在一定的畸变问题，需要进行图像矫正处理激光雷达：洗车机器人视觉传感器类型超声波传感器：1.发射超声波并接收反射信号，通过测量时间差计算物体与相机的距离2.具有较低的精度，但成本低廉且不受光照条件影响3.常用于近距离障碍物检测、倒车辅助和停车引导等应用惯性测量单元(IMU)：1.由陀螺仪和加速度传感器组成，可测量车辆的姿态和加速度等运动信息2.与视觉传感器互补，提供冗余的定位和导航信息图像采集与预处理技术洗洗车车机器人机器人视觉视觉定位与定位与导导航航图像采集与预处理技术图像噪声过滤1.图像噪声会干扰视觉定位和导航，因此需要对其进行有效过滤2.常用的图像噪声过滤技术包括中值滤波、高斯滤波和双边滤波，它们能够有效去除各种类型的噪声，如高斯噪声、椒盐噪声和脉冲噪声3.图像噪声水平和类型会影响过滤效果，因此需要根据具体场景选择合适的滤波器图像增强1.图像增强旨在提高图像的质量，使其更适合视觉处理任务2.常用的图像增强技术包括对比度拉伸、直方图均衡化和锐化，它们能够改善图像的对比度、亮度和边缘信息3.图像增强参数需要根据图像的具体特性进行调整，以达到最佳效果。
图像采集与预处理技术图像分割1.图像分割将图像分解为多个连续的区域，每个区域代表不同的物体或场景元素2.常用的图像分割技术包括阈值分割、边缘检测和区域生长，它们能够有效提取图像中的感兴趣区域3.图像分割算法的选择取决于图像的复杂性、噪声水平和所需应用特征提取1.特征提取从图像中提取具有区分性的信息，用于视觉定位和导航2.常用的特征提取技术包括SIFT、SURF和ORB，它们能够提取对旋转、缩放和亮度变化不变的局部特征3.特征提取算法需要根据场景的特定内容和要求进行选择，以获得最佳性能图像采集与预处理技术图像匹配1.图像匹配是将不同图像中的特征进行匹配的过程，用于确定图像之间的对应关系2.常用的图像匹配技术包括穷举搜索、局部敏感哈希和最近邻搜索，它们能够快速高效地找到匹配的特征3.图像匹配算法的选择取决于图像相似度、特征数量和计算资源视觉里程计1.视觉里程计是一种基于图像序列估计移动平台移动距离和方向的技术2.常用的视觉里程计方法包括单目视觉里程计、双目视觉里程计和SLAM，它们能够利用图像信息推算移动平台的运动轨迹3.视觉里程计算法的性能会受到图像质量、运动速度和环境光照的影响环境感知与目标识别算法洗洗车车机器人机器人视觉视觉定位与定位与导导航航环境感知与目标识别算法视觉里程计1.通过图像序列的帧间匹配，估计相机运动，实现机器人在环境中的位姿推算。
2.鲁棒性强，可应对复杂光照条件、遮挡和运动模糊3.基于特征匹配和光流法等技术，计算图像之间的位移，从而推算相机运动环境语义分割1.将图像中的像素分配到不同的语义类别，例如道路、行人、车辆2.为后续的障碍物检测、路径规划和场景理解提供语义信息3.采用深度学习网络，如卷积神经网络和变压器，对图像进行高精度语义分割环境感知与目标识别算法三维重建1.根据图像或激光雷达数据，重建环境的三维模型2.为机器人导航、路径规划和环境感知提供丰富的信息3.使用结构光、激光扫描或多视图立体视觉等技术，生成稠密或稀疏的三维点云目标检测1.在图像中识别和定位特定的目标，例如车辆、行人、交通标志2.为障碍物回避、目标跟踪和交互提供关键信息3.采用深度学习模型，如YOLO和FasterR-CNN，实现实时的高精度目标检测环境感知与目标识别算法语义视觉SLAM1.将语义信息融入SLAM中，增强环境感知和导航能力2.通过识别环境中的语义结构，如房间、走廊和物体，提高定位精度和鲁棒性3.使用多模式传感器融合技术，将图像语义分割、激光雷达点云和里程计信息整合到SLAM系统中对抗式训练1.提高视觉定位和导航算法在对抗性扰动下的鲁棒性，例如恶劣光照条件、纹理变化和目标遮挡。
2.利用对抗性生成网络（GAN）生成对抗样本，训练算法应对各种干扰视觉SLAM定位方法洗洗车车机器人机器人视觉视觉定位与定位与导导航航视觉SLAM定位方法视觉SLAM定位方法主题名称：地图构建1.传感器融合：利用激光雷达、摄像头等传感器数据，构建环境地图2.特征提取：从传感器数据中提取关键特征，如特征点、线段等3.特征匹配：将当前图像中的特征与地图中的特征进行匹配，建立特征关系主题名称：状态估计1.运动模型：建立机器人运动模型，描述机器人的运动状态2.观测模型：建立机器人观测模型，描述机器人传感器数据的生成过程3.滤波算法：使用卡尔曼滤波或粒子滤波等算法，估计机器人的位姿和环境地图视觉SLAM定位方法1.回环识别：检测机器人是否回到以前访问过的位置2.一致性检查：验证回环识别结果的正确性，消除错误匹配3.地图优化：利用回环信息更新和优化环境地图，提高定位精度主题名称：鲁棒性1.处理动态环境：应对环境中移动物体和照明变化等影响2.数据关联：在不确定和噪声的情况下进行特征匹配和数据关联3.更新：实时更新环境地图和定位结果，以适应环境变化主题名称：闭环检测视觉SLAM定位方法主题名称：并发性1.多传感器处理：同时处理来自不同传感器的数据，提升定位精度。
2.并行计算：利用并行计算技术加快算法执行，满足实时定位要求3.任务分配：将定位任务分配给多个处理节点，提高效率主题名称：趋势与前沿1.深度学习：运用深度学习算法增强特征提取和数据关联的能力2.视觉惯性融合：整合视觉SLAM和惯性测量单元（IMU）数据，提高定位精度和鲁棒性基于特征点的导航策略洗洗车车机器人机器人视觉视觉定位与定位与导导航航基于特征点的导航策略基于特征点的导航策略1.特征点检测和提取：-利用SLAM算法，如ORB-SLAM或VSLAM，检测和提取图像中的特征点提取特征点的描述符，如ORB或SIFT，以提供区分性和鲁棒性2.特征点匹配：-将当前图像中的特征点与参考图像中的特征点进行匹配使用匹配算法，如最近邻或k-近邻，找到相似度最高的匹配点3.位姿估计：-基于匹配的特征点，使用位姿估计算法（如PNP或ICP）计算机器人的位置和姿态通过连续的位姿更新，机器人可以建立自身在环境中的地图4.路径规划：-根据机器人的位姿和环境地图，规划一条从当前位置到目标位置的安全路径利用A*或D*算法等路径规划算法，考虑障碍物和机器人的运动约束5.控制策略：-根据规划的路径，生成控制命令，控制机器人的运动和导航。
考虑机器人的动力学和运动学约束，确保平稳且高效的移动6.传感器融合：-将特征点匹配与其他传感器（如IMU或里程计）的测量值相结合，提高导航精度和鲁棒性通过融合多个传感器的数据，机器人可以获得对环境更全面的理解，并提高导航性能基于深度学习的导航方法洗洗车车机器人机器人视觉视觉定位与定位与导导航航基于深度学习的导航方法基于图像的视觉定位1.利用卷积神经网络（CNN）等深度学习模型提取图像特征，并通过前端摄像头获取环境图像2.训练CNN在不同环境下识别图像特征，并将图像与地图坐标建立对应关系3.实时获取环境图像，使用训练好的CNN提取特征，并根据特征匹配确定机器人位置基于激光雷达的导航1.在机器人上装备激光雷达，获取周围环境的三维点云数据2.利用深度学习模型，如卷积神经网络（CNN）或图卷积网络（GCN），处理点云数据3.通过点云特征提取和匹配，实时估计机器人的位置和朝向基于深度学习的导航方法基于SLAM的导航1.利用同时定位和建图（SLAM）技术，实时构建环境地图并估计机器人位置2.使用深度学习模型，如卷积神经网络（CNN），优化SLAM算法中的特征匹配和地图更新过程3.融合视觉、激光雷达等多传感器数据，提升SLAM算法的鲁棒性和精度。
基于强化学习的导航1.构建基于奖励函数的强化学习环境，奖励机器人制定有效的导航策略2.利用深度神经网络（DNN）作为策略网络，学习最优导航路径3.在模拟或真实环境中训练强化学习模型，使机器人能够在动态和未知环境中导航基于深度学习的导航方法基于无监督学习的导航1.使用自动编码器或生成对抗网络（GAN）等无监督学习模型，提取环境特征和学习数据分布2.通过无监督学习获得环境的潜在表示，并将其用于导航任务，例如路径规划和障碍物检测3.无监督学习方法可减少对标记数据的依赖，提高导航算法的泛化能力基于传感器融合的导航1.融合来自不同传感器（如视觉相机、激光雷达和惯性测量单元）的数据，获得更完整和准确的环境感知2.利用深度学习模型，如多模态融合网络，融合不同传感器的数据，提取互补特征3.通过多传感器融合，提升机器人的导航精度和鲁棒性，特别是在复杂和动态环境中多传感器融合定位与导航洗洗车车机器人机器人视觉视觉定位与定位与导导航航多传感器融合定位与导航多传感器融合定位1.利用多种传感器（如摄像头、激光雷达、惯性传感器等）获取环境信息，融合不同传感器的优势，提高定位精度和鲁棒性2.将不同传感器的数据进行配准和融合，生成更完整和一致的环境模型，为导航提供更可靠的基础。
3.采用多传感器的冗余策略，当某个传感器失效或出现故障时，其他传感器可以提供补偿，确保定位的稳定性多传感器融合导航1.将多传感器定位信息与运动模型相结合，实现车辆在环境中准确自主地导航2.通过融合不同传感器的信息，提高导航算法的鲁棒性，应对复杂和动态的环境3.利用多传感器的综合感知能力，实现更精准的障碍物检测、路径规划和追踪控制感谢聆听Thankyou数智创新数智创新 变革未来变革未来。
