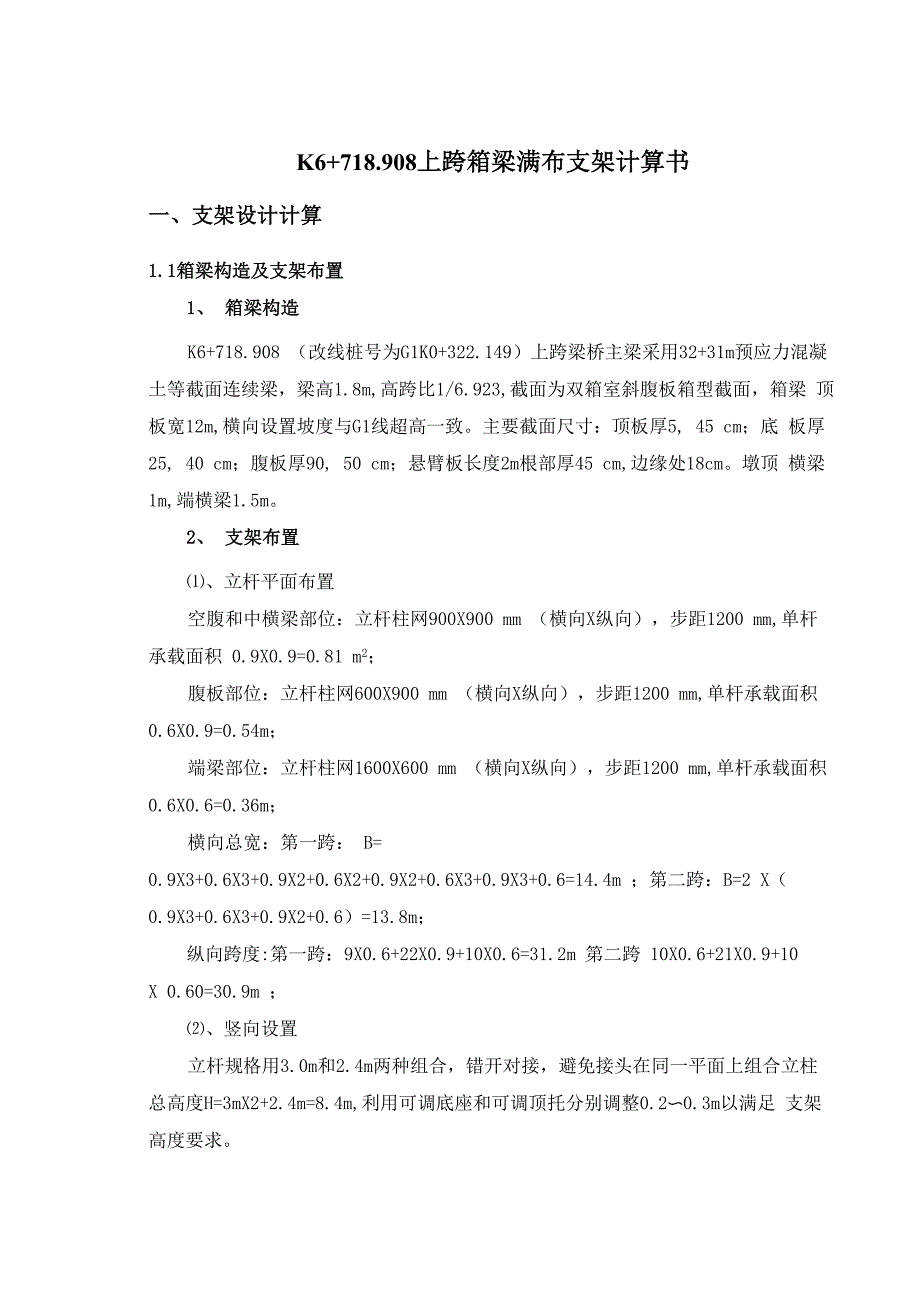

K6+718.908上跨箱梁满布支架计算书一、支架设计计算1.1箱梁构造及支架布置1、 箱梁构造K6+718.908 （改线桩号为G1K0+322.149）上跨梁桥主梁采用32+31m预应力混凝 土等截面连续梁，梁高1.8m,高跨比1/6.923,截面为双箱室斜腹板箱型截面，箱梁 顶板宽12m,横向设置坡度与G1线超高一致主要截面尺寸：顶板厚5, 45 cm；底 板厚25, 40 cm；腹板厚90, 50 cm；悬臂板长度2m根部厚45 cm,边缘处18cm墩顶 横梁1m,端横梁1.5m2、 支架布置⑴、立杆平面布置空腹和中横梁部位：立杆柱网900X900 mm （横向X纵向），步距1200 mm,单杆 承载面积 0.9X0.9=0.81 m2；腹板部位：立杆柱网600X900 mm （横向X纵向），步距1200 mm,单杆承载面积 0.6X0.9=0.54m；端梁部位：立杆柱网1600X600 mm （横向X纵向），步距1200 mm,单杆承载面积 0.6X0.6=0.36m；横向总宽：第一跨： B= 0.9X3+0.6X3+0.9X2+0.6X2+0.9X2+0.6X3+0.9X3+0.6=14.4m ；第二跨：B=2 X（0.9X3+0.6X3+0.9X2+0.6）=13.8m；纵向跨度:第一跨：9X0.6+22X0.9+10X0.6=31.2m 第二跨 10X0.6+21X0.9+10X 0.60=30.9m ；⑵、竖向设置立杆规格用3.0m和2.4m两种组合，错开对接，避免接头在同一平面上组合立柱 总高度H=3mX2+2.4m=8.4m,利用可调底座和可调顶托分别调整0.2〜0.3m以满足 支架高度要求。
其余详见32+31m箱梁满布支架施工方案1.2荷载标准值计算荷载数据按《建筑结构荷载规范》GB50009—2012 )和《市政桥梁工程施工及 验收规程》附录B取用1、永久荷载⑴、箱梁砼自重空腹部位：0.5X2.6=1.3t/m?腹板部位：(0.5X1.8+0.2X0.6X2+0.3X0.15X2)X2.6=3.2 t/m'端梁部位：1X1.8X2.6=4.68 t/m?中横梁部位：(0.3X1.3+0.25X0.15X2+0.25X0.2X2) X0.3X2.6+0.5X 2.6=0.565X0.3+1.3=1.47t/m2⑵、模板钢管托架自重计算模板钢管托架自重按照0.075 t/itf⑶、支架自重计算① 、取杆网900X1200,步距1200为计算单元，立杆和横杆交叉结点处，立杆外 为4根横杆，对立杆平面外抗弯刚度起到加强作用，故脚手架自重产生的轴向力计算 如下：立杆e48X3.5 mm自重，根据出厂构件标准17.31三3=5.77婕/m交叉横杆4根自重：(2X5.1三2+2X3.9三2)三1.2=7.5婕/m则每米高脚手架自重5.77+7.5=13.27婕/m② 、纵向、横向剪刀撑采肿48X3.5 mm钢管，钢管重为3.8婕/m，剪刀撑按4 步 4 跨设置，则横向每跨距宽度为：Arc(tga)=4X 1200三(4X900) =53.1301024 cosa=0.6钢管重为：2X(1.2F0.6)X3.8=15.2婕扣件每跨距内直角扣件1 个，旋转扣件4 个扣件自重为:1X1.35+4X1.45=7.2婕则纵向横向每米脚手架的加固件重：X（15.2+7.2）三（4X4X1.2）=2.33 婕/m③ 、水平剪刀撑按照每三个步距3X1.2=3.6m）设一道，9.1m高共设置3道， 钢管重为：2X1.5X3.8三（1.2X3）=3.17婕/m扣件自重为：1.6婕则水平杆每米高脚手架的加固件重：3.17+1.6=4.77婕/m综合上述结果，每米高脚手架自重产生的设计轴向力为：13.27+2.33+4.77=20.37婕/m。
按（9.1+1.8）=10.9m高脚手架，单根立杆支架体系产生的设计轴向力10.9 X20.37=222.033 婕=0.22212、施工均布荷载⑴、施工人员及施工设备自重）.25t/m?,振捣砼时对水平模板冲击力）.2 t/itf, 合计施工均布荷载为：0.25+0.2=0.45t/m?⑵、风荷载标准值计算风荷载标准值按下式计算：3 =0.7XMXMX3k z s o式中：3 —支架高度20m内，基本风压值取3 =0.55t/m?oo卩一风压高度变化系数，按10.9m支架高度时取卩=1.14Z Z支架风荷载体形系数s按《建筑结构荷载规范》，钢管支架整体计算时，=1.2S单榀桁架体型系数卩=u卩sts按万平方米计算（112X100+85X100）X0.048=945.6mU =A /A =945.6/10000=0.0950 1 0A =1.2X0.095=0.114st多榀桁架时n =0.97，本支架横向按19榀桁架时，a =a tx（1—n 19）三（1一口 ）=0.114X（1—0.9719）三（1—0.97）=0.114X0.439^0.03= 1.67代入3 =0.7XAxA X3 得：k z stw o3 =0.7X1.14X1.67X0.55=0.73K N・m? k风荷载设计值产生的弯矩M=0.85X 1.4X0.73X 1.2X 1.22^ 10=0.150KN.3立杆轴向力设计值(采用荷载效应基本组合)1、 不组合风荷载的单杆轴向力设计值计算公式：N=1.2X(N +N )+1.4》NG1K G2K qk空腹部位：N=1.2X[(1.3+0.075)X0.81+0.222]+1.4X0.45X0.81=2.113t腹板部位：N=1.2X[(3.2+0.075)X0.54+0.243]+1.4X0.45X0.54=2.729t端梁部位：N=1.2X[(4.68+0.075)X0.36+0.243]+1.4X0.45X0.36=2.572t中横梁部位：N=1.2X[(1.47+0.075)X0.81+0.222]+1.4X0.45X0.81=2.278t2、 组合风荷载的单杆轴向力设计值计算公式： N=1.2X(N +N )+0.9X1.4》NG1K G2K qk空腹部位：N=1.2X[(1.3+0.075)X0.81+0.222]+0.9X1.4X0.45X0.81=2.062t腹板部位：N=1.2X[(3.2+0.075)X0.54+0.222]+0.9X1.4X0.45X0.54=2.695t端梁部位：N=1.2X[(4.68+0.075)X0.36+0.222]+0.9X1.4X0.45X0.36=2.55t中横梁部位：N=1.2X[(1.47+0.075)X0.81+0.222]+0.9X1.4X0.45X0.81=2.227t1.4立杆的稳定性验算1、不组合风荷载时立杆稳定性N/u AWf ；空腹部位：2113三(0.489X4.89)=883 婕/cm 2 0f=2O5O 婕/cm 2腹板部位：2729三(0.489X4.89)=1141 婕/cm 2^f=2050 婕/cm 2端梁部位：2572三(0.489X4.89)=1076 婕/cm 2^f=2050 婕/cm 2中横梁部位：2278三(0.489X4.89)=953 婕/cm 2^f=2050 婕/cm 22、组合风荷载时 立杆稳定性N/ A+0.9XMw/WWf；空腹部位：883+0.9X0.15X 10000/5.08= 1149 婕/cm 2^f=2050 婕/cm 2腹板部位：1141+0.9X0.15X 10000/5.08= 1406 婕/cm 2^f=2050 婕/cm 2 端梁部位：1076+0.9X0.15X 10000/5.08= 1342 婕/cm 2^f=2050 婕/cm 2 中横梁部位：953+0.9X0.15X 10000/5.08=1219 婕/cm 2^f=2050 婕/cm 21.5支架稳定承载力计算30m梁桥箱梁施工采用碗扣式支架，立杆购48X3.5 mm钢管，可调顶托螺杆高 度 aW300 mm。
①48X3.5 mm钢管几何特性：截面积1=4.89 cm 2=489 m 2 截面回转半径： i=15.8Q235钢，抗压强度f=2050婕/cm 21、支架立杆的横向加强杆步距1200 时 立杆长细比按扣件式支架计算入=(h+2a)Fi=(1200+2X300)F15.8=113.9,得①=0.489单杆稳定承载力Nd=e XAXf=0.489X4.89X2050=4902婕=4.9t2、 支架立杆的横向加强杆步距600时 立杆长细比按扣件式支架计算入=(h+2a)Fi=(600+2X300)F15.8=76,得①=0.744单杆稳定承载力Nd=e XAXf=0.744X4.89X2050=7458婕=7.4611.6支架承载力验算1、空腹部分单杆实际承受轴向压力N=2.113t
木方铺设好 后，箱梁底板横桥向铺设10X10cm的方木，木方铺设间距为：在箱梁端梁处按18cm 布置，底板及其余位置按40cm布置按照支架立杆的布置情况我们取两个受力典型位置进行验算，一是箱梁自重最大 的端梁和中横梁位置；另一个取箱梁横向方木间距最大处的箱梁底板位置，两处进行 受力验算2.1横向方木验算横向方木在端梁位置受力为4.68t/itf+0.45t/itf=5.13t/itf,在端梁处横向方木 间距为18 cm,即方木所受均布荷载^1=5.13X0.18=0.923t/m,根据纵向方木布置 情况和单根方木长度我们取).6+0.6+0.6+0.6=2.4m四跨等跨连续梁在腹板位置 受力为1.3t/m?+0.45t/itf = 1.75t/m?,横向方木间距为40 cm,即方木所受均布荷载 为1=1.75X0.4=0.7t/m,根据纵向方木布置情况和单根方木长度我们取0.9+0.9+ 0.9+0.9=3.6m四跨等跨连续梁综上所述，方木为.6m与2.4四跨等跨连续梁， 我们只需对最不利位置端梁和中横梁处方木受力进行验算方木9 ] =110 婕/cm 2；特性 I=bh3/12二(10X103)/12=833.33cm 4W=bh2/6=(10X102) /6=166.67m32.1.1、 端梁部份:荷载 q=0.923t/mM =Kql2=-0.107X0.923X0.62=－0.036t.mmax mW=M /[a ]=0.036X 105/110=32.72cm 3<[W] = 166.67 cm 3maxQ=0.6X 0.923X 0.6=0.332tT =3X332/ (2X(10X10))=4.98婕/cm2<[t ]。
