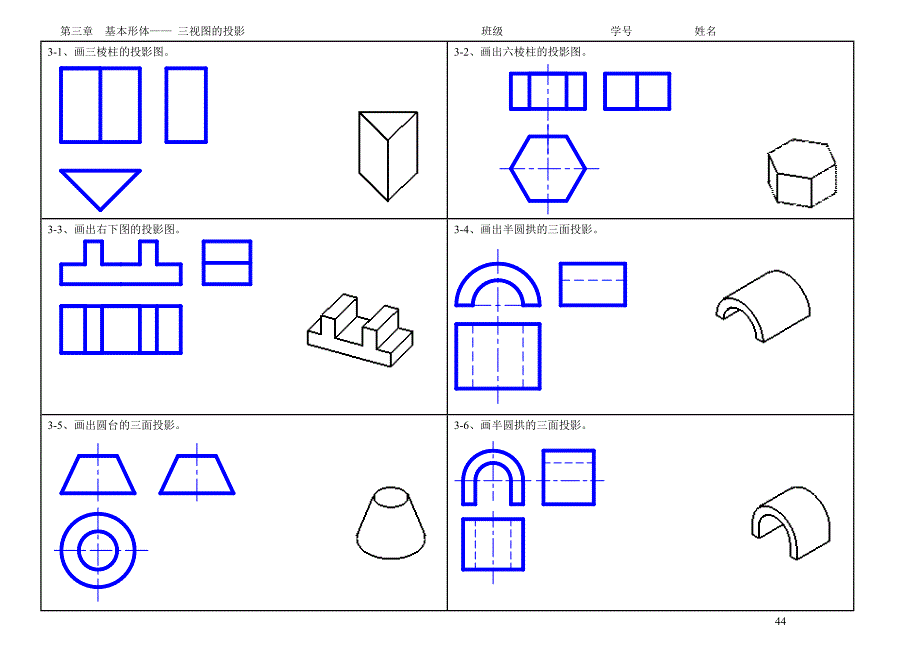

第三章 基本形体—— 三视图的投影 班级 学号 姓名 3-1、画三棱柱的投影图3-2、画出六棱柱的投影图3-3、画出右下图的投影图3-4、画出半圆拱的三面投影3-5、画出圆台的三面投影3-6、画半圆拱的三面投影44第三章 基本形体—— 补绘基本形体的第三投影 班级 学号 姓名 3-7、补绘基本形体的第三投影（1） （2） （3）（4） （5） （6）45第三章 基本形体——补绘基本形体的第三投影 班级 学号 姓名 3-8、补绘基本形体的第三投影（1） （2） （3）（4） （5） （6）46第三章 平面立体表面上的点 班级 学号 姓名 3-9、已知平面立体的两投影，作出第三投影，并完成立体表面上的各点的三面投影。
3-10、已知平面立体的两投影，作出第三投影，并完成立体表面上的各点的三面投影3-11、画棱柱的侧面投影，并求现各工件表面上的点的其余投影 1'2(3')1'122'47第三章 平面立体表面上的点 班级 学号 姓名 3-12、画棱锥、棱柱的侧面投影，并求出表面上的点的其余投影 （1） 1'1(2')(2)33'231' 1'223(3')1'2'3-13、画棱锥的侧面投影，并求现各形体表面上的点的其余投影 21'1' 2'1' 3-14、画出三棱柱的 V 面投影，并补全三棱柱表面上的折线 FACEDBF 的 H 面投影及 V 面投影 a"(b)c(d)efc'''a' fecaf(e)b48（2）第三章 平面体的截交线 班级 学号 姓名 3-15、画出五棱柱的 H 面投影，并补全五棱柱表面上的点 A、 B、 C、 D、 E、 F的三面投影。
a'(b)c"(d)efaa''£ä'£äãã'(e)(f)æå3-16、画出三棱锥的 W 面投影，并补全三棱锥表面上的折线 FED 的 W 面投影和 H 面投影 d'ef'f'ee'd3-17、正六棱柱被正垂面 P 截断，补全截断体的 H 面投影，作出截断体的 W 面投影及断面的真形3-18、完成平面体被平面截切后的水平投影并作出侧面投影49 第三章 平面体的截交线 班级 学号 姓名 3-19、补全有缺口的三棱柱的 H 面投影和 V 面投影3-21、已知平面体被截切后的 V 面投影和 H 面投影，求 W 面投影3-20、补全平面切割体水平投影，侧面投影中所缺的图线1）（2）50第三章 平面体的截交线 班级 学号 姓名 3-22、已知缺口四棱柱的 V 面投影，求它的 H、 W 面投影。
3-23、已知带缺口四棱锥的 V、 W 面投影，求它们的 H 面投影3-24、求歇山屋面的水平投影 3-25、求作三棱柱穿孔后的侧面投影51第三章 平面体的截交线 班级 学号 姓名 3-26、作两三棱柱的相贯线，并补全相贯体的 H 面投影 3-27、作四棱柱和四棱台的相贯线，并补全和画出相贯体的 H 面投影、V 面投影3-28、补画形体的 H 投影应给出 V、W 投影，求 H 投影) 3-29 求房屋的表面交线并完成其 V 面投影和 H 面投影 第三章 平面体与平面体相交 班级 学号 姓名 3-30、求作四棱柱与六棱锥的表面交线 3-31、作屋面交线的 H 面投影，并补全这个房屋模型的 H 面投影54第三章 平面体与平面体相交 班级 学号 姓名 3-32、求作两三棱柱相贯的表面交线。
3-33、求作两三棱柱相贯的表面交线55第三章 平面体与平面体相交 班级 学号 姓名 563-34、已知四坡屋面的倾角α＝30º及檐口线的H投影，求屋面交线的H投影和屋面的V、W投影3-35、已知四坡屋面的倾角α＝30º及檐口线的H投影，求屋面交线的H投影和屋面的V、W投影第三章 曲面体上的点和直线 班级 学号 姓名 3-36、求作圆柱表面上的点的其余二投影 b"a(c)'bc'(c)b3-37、求作圆锥面上的点的其余二投影 (c)a'b"aac3-38、求作圆台面上的点的其余二投影 baa"()' ca()c3-39、画出圆锥的 V 面投影，并补全圆锥表面上的直线和曲线的三面投影57第三章 曲面体上的点和直线 班级 学号 姓名 3-40、求作圆球表面上的点的其余二投影。
（原图中点(c)的位置不合适，改了） a"a(b)b'c' ca' b3-41、求作圆环表面上的点的其余二投影 a'bca(a")b' bcc3-42、画出球的 W 面投影，并补全球面上的曲线 ABC 和 CD 的 H 面投影和 W面投影原图中未标字母) a"bb'cd'dc(a)c()111b3-43、求圆柱被截后的 W 面投影58第三章 曲面体截交线 班级 学号 姓名 3-44、求圆柱被截切后的 H 面投影 3-45、作出圆柱被截后的截断体的 H 面投影和 V 面投影3-46、作圆柱被穿孔后的侧面投影3-47、完成圆柱及其切口的 W 面投影59第三章 曲面体截交线 班级 学号 姓名 3-48、求圆柱被截切后的 H 面投影。
3-49、作出圆柱被截后的截断体的 H 面投影和 V 面投影3-50、求作 H 面投影 （属于曲-曲特殊相贯内容，应放到后面）(1) (2)60第三章 曲面体截交线 班级 学号 姓名 3-51、完成圆柱及其切口的 H 面投影 3-52、完成圆柱切割后的侧面投影 （属于曲- 曲相贯内容，应放到后面）3-53、补全有缺口的圆锥的 H 面投影，作出它们的 W 面投影 3-54、作出切割后的圆锥的三面投影61第三章 曲面体截交线 班级 学号 姓名 3-55、作出带切口的圆球的三面投影 3-56、作出带切口的半圆的三面投影。
3-57、补画半球被穿孔后的正面投影和侧面投影3-58、补画球壳屋面的正面投影和侧面投影62第三章 曲面体与平面体、曲面体相交 班级 学号 姓名 3-59、求作 V 面投影 （属于曲- 曲相贯内容，应放到后面） 3-60、求作烟囱与圆拱屋面的交线3-61、求作两圆柱筒的表面交线 （属于曲- 曲特殊相贯内容，应放到后面） 3-62、求作圆拱屋面的交线 （属于曲 -曲特殊相贯内容，应放到后面）63第三章 曲面体与平面体、曲面体相交 班级 学号 姓名 3-63、作半圆拱屋面与坡屋面的交线，并补全这个房屋模型的 H 面投影 3-64、作六棱柱与圆柱的相贯线和相贯体的 W 面投影3-65、作球体与四棱柱的相贯线，并补全相贯体的 V 面投影和 W 面投影。
3-66、作半球与四棱柱的相贯线，并补全相贯体的 V 面投影和 W 面投影64第三章 曲面体与平面体、曲面体相交 班级 学号 姓名 3-67、求作两形体的交线 3-68、求作半球与各圆柱表面的交线 （属于曲- 曲特殊相贯内容，应放到后面）3-69、作圆柱与三棱。
