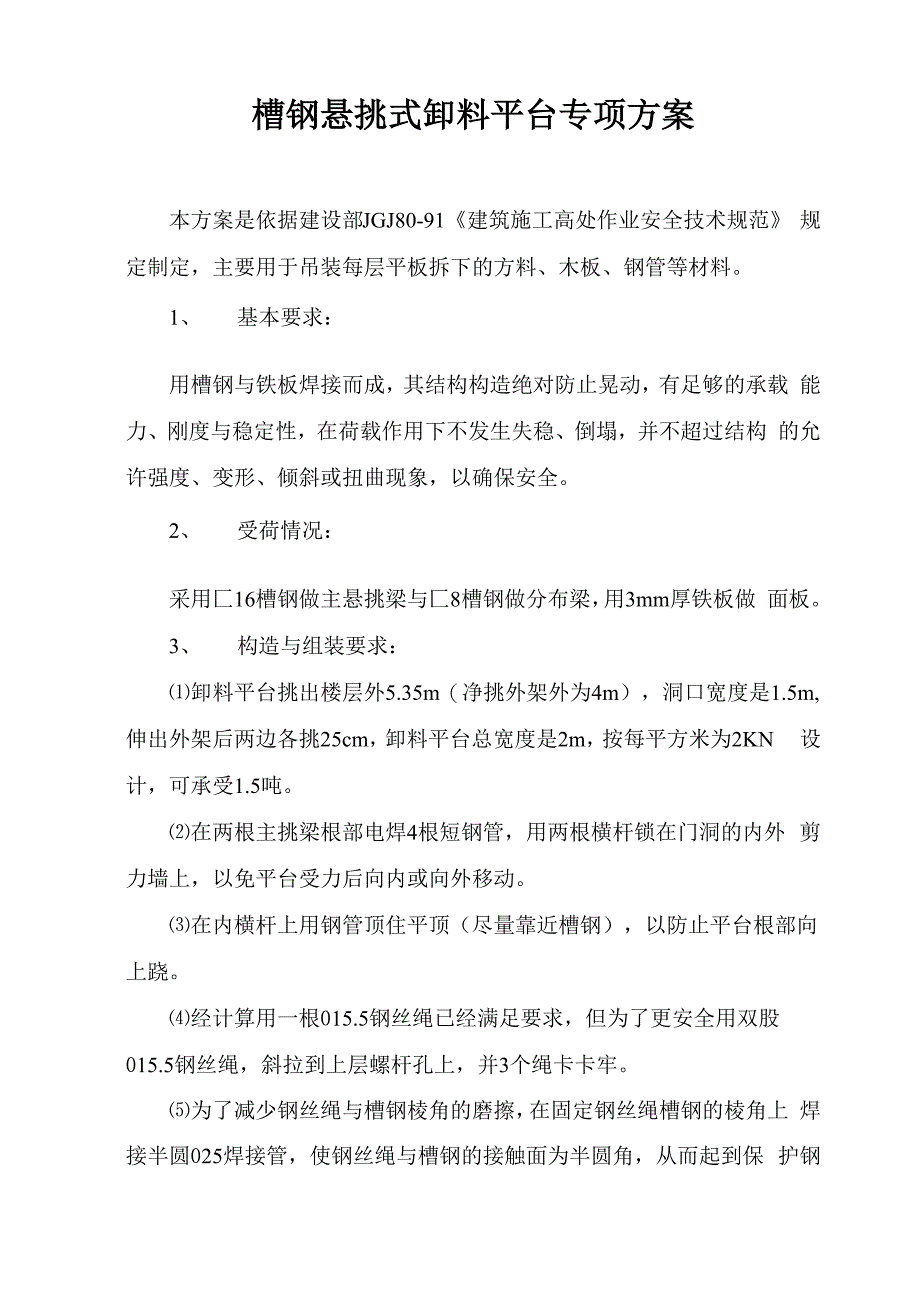

槽钢悬挑式卸料平台专项方案本方案是依据建设部JGJ80-91《建筑施工高处作业安全技术规范》 规定制定，主要用于吊装每层平板拆下的方料、木板、钢管等材料1、 基本要求：用槽钢与铁板焊接而成，其结构构造绝对防止晃动，有足够的承载 能力、刚度与稳定性，在荷载作用下不发生失稳、倒塌，并不超过结构 的允许强度、变形、倾斜或扭曲现象，以确保安全2、 受荷情况：采用匚16槽钢做主悬挑梁与匚8槽钢做分布梁，用3mm厚铁板做 面板3、 构造与组装要求：⑴卸料平台挑出楼层外5.35m（净挑外架外为4m），洞口宽度是1.5m, 伸出外架后两边各挑25cm，卸料平台总宽度是2m，按每平方米为2KN 设计，可承受1.5吨⑵在两根主挑梁根部电焊4根短钢管，用两根横杆锁在门洞的内外 剪力墙上，以免平台受力后向内或向外移动⑶在内横杆上用钢管顶住平顶（尽量靠近槽钢），以防止平台根部向 上跷⑷经计算用一根015.5钢丝绳已经满足要求，但为了更安全用双股 015.5钢丝绳，斜拉到上层螺杆孔上，并3个绳卡卡牢⑸为了减少钢丝绳与槽钢棱角的磨擦，在固定钢丝绳槽钢的棱角上 焊接半圆025焊接管，使钢丝绳与槽钢的接触面为半圆角，从而起到保 护钢丝绳作用，并在槽钢上焊接一个钢筋环，固定钢丝绳来回走动。
⑹在两根主悬挑梁上焊接40cm 一道匚8槽钢，然后在匚8槽钢上点 焊3mm厚铁板，达到坚固耐用效果⑺在两侧焊接1.2m高的扶手栏杆，30cm高的铁板做挡脚板，再用 绿网进行全封闭，必须拉紧⑻在平台外端用两扇向内开的活动门，如吊短料或板时可把门关起， 如吊长料时可把门打开⑼本平台设计不用花篮螺杆，在安装时可把平台前端用塔吊相对提 高一点，等钢丝绳固定，塔吊松开后，前端比根部稍微向上跷15-20cm⑽本平台设计可多次转移使用，在吊装时必须做到信号工与吊装职 工相互配合，吊装下面严禁有人干活或来回走动，并且禁止平台上有任 何材料4、安全措施：⑴为了保证安全，在平台上挂设性能牌，验收合格后挂设合格牌， 标明限载为1.5吨，严禁超载每次吊装后必须经过安全员验收合格后， 方可使用⑵提升或吊装卸料平台时，必须由经安全教育培训合格持岗位证的 架子工承担，凡患有高血压、心脏病者不得上架操作⑶严禁堆放材料在平台上过夜⑷在卸料平台上吊运材料要堆放平稳，严禁单点起吊，在起吊时必 须扶稳，严禁来回晃动⑸禁止夜间作业⑹在不吊时随手把门关好015.5钢丝绳（公称抗拉强度1666MN/m2）45001200匚81、荷载计算：⑴自重：匚 16： (6+2) x2=16mx197=3152N匚 8： (2x9+2x4)x80=26mx80=2080N048x3.5 钢管：1.2x8+4x4=25.6mx38=973N扣件：16 只x13.2=211N3mm 厚钢板：2x4x7.85x3x9.80665=1848N挡脚板：4x37.6x2=301N小计：8565N=8.565KN⑵施工荷载：2KN/m2贝上尸EQ/2=(1.2x8.565M+2x2x1.4)/2=4.085kN/m2、 验算匚16弯曲强度：M=1/8 Q=1/8x4.085x5.352=14.615KN・m查得匚16截面抵抗矩为W=105.2cm3则 /=M/W=(14.615x106Nmm)/105.2x103mm3=138.93N/mm2 <[/]=215N/mm2故弯曲强度安全。
3、 钢丝绳验算：选用直径为15.5mm，取用公称抗拉强度1666MN/m2的钢丝绳，查得破断力148.96KN，换算系数为0.85，钢丝绳夹角片49.93°则：钢丝绳所受拉力 T=时/2sinp=(4.085x5.35)/2sin49.93°=14.28N故得钢丝绳的安全系数K=148.96x0.85/14.28=8.9故安全。
