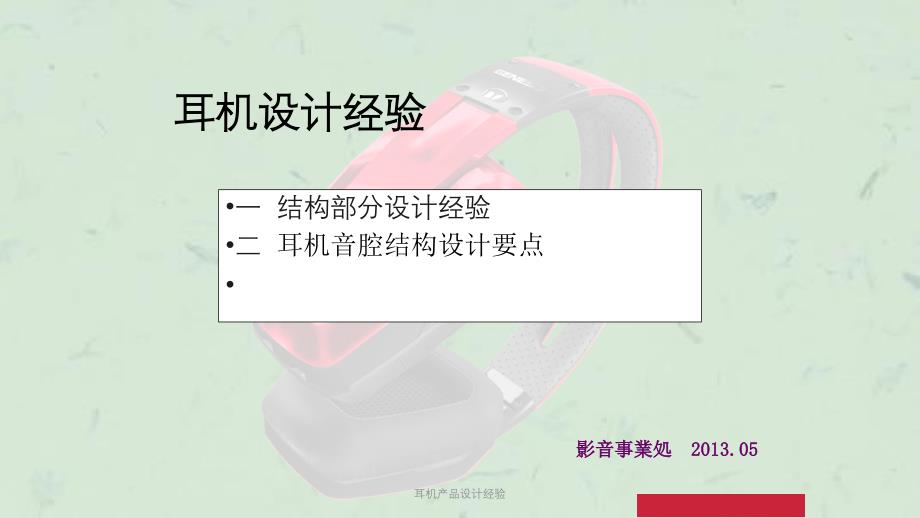

耳机设计经验耳机设计经验•一 结构部分设计经验•二 耳机音腔结构设计要点• 影音事業処影音事業処 2013.052013.05耳机产品设计经验 一 结构部分•结构设计基本原则：尽量保证ID外观设计、结构可靠性、模具的可行性、易装配、品质保证性，成本耳机产品设计经验 耳机结构设计基本参数： 耳机产品设计经验 •1. 头带• 1.1 塑胶头带：• （1）外形厚度应该为3.0-3.5mm,壁厚不要超过2.0mm．• （2）水口位尽量位于末端部，防止断裂．• （3）壁厚尽可能均匀，防止缩水变形．• （4）如有固定件，一般只在同一径向位置上设1~2个完全固定点，其他• 位置可以设置滑槽方式，既保证整体头带的变形要求，又能防止• 固定件跳出• （5）避免尖角利边，配合间隙小于0.1mm，以防刮伤皮肤和夹头发• （6）螺丝头不能高出头带表面，以防刮伤皮肤• （7）头带过线孔应大于线径至少0.5mm.过线槽都应该向后面．• 1.2 钢头带： • （1）一般采用0.8～1mm厚度，采用弹性较好的SUS301不锈钢．• （2）应该注意批锋方向应向内．耳机产品设计经验 •2. 头带锁片：•（1）壁厚度应不小于2mm．•（2）软头带垫夹入锁片不小于8mm.•（3）应尽可能放置适当的加强骨，防止锁片破裂．•3. 滑动臂：•（1）外形厚度不少于3.5mm，以保证强度．•（2）过度的地方尽可能倒圆角．•（3）过线槽深度应大于宽度，方便装线，宽度尺寸比线径• 小0.1即可，可做几个卡线位，方便装线．•（4）滑动臂停止位应有足够强度，防止拉脱和拉断•（5）滑动定位一般采用金属/塑胶的凹槽和弹性凸点来实现。
•（6）滑动部位应做成单一园弧或直线耳机产品设计经验 •4. 耳机臂：•（1）口部尽可能做的厚一些，以防止破裂．•（2）弧度应做成单一园弧，以便于能运动顺滑，并保证有• 合理的壁厚．•（3）口部应倒角Ｒ0.3～Ｒ0.5，以防止划花头带．•（4）耳机臂和耳机臂盖的配合一般采用舌片加螺丝，或者• 舌片加扣位的连接方法耳机臂盖下面要有支撑，防• 止下陷•5. 胶叉：•（1）注意转轴不可太长,一般2-3mm即可.•（2）转轴直径不可太小,否则强度不够,一般至少大于3mm.耳机产品设计经验 •6.耳机壳：•（1）要注意胶位不可太厚，一般不要超过2.5mm•（2）耳机壳里边尽量不要有尖角利边，胶位之间过渡要顺• 滑，这样对注塑，对音质都比较好•（3）装饰件/透光件与耳机壳之间的配合通常采用扣位、• 热熔、螺丝固定的办法•（4）铁网与耳机壳的固定一般是在铁网边缘留出几个分布• 均匀的脚插入耳机壳的配合孔内，再折弯铁网的几个• 脚即可耳机产品设计经验 •7.喇叭盖：•（1）和耳机壳一般采用螺丝固定，低端耳机才采用扣位• 固定•（2）与耳机壳间的间隙，如果是皮耳套，这个的间隙一般• 是1-2mm之间，要根据皮的厚度以及有没有扎边来确定• 空间的大小。
这点比较重要，因为间隙留的太大，• 耳机会漏气比较严重，对音质不利，间隙太小组装又• 很困难•（3）与喇叭的配合，单边0.1mm即可，围边顶部要做成V或• T形槽，方便容纳密封胶 耳机产品设计经验 •8. 耳套及头带垫：• 一般分针车和高周波的工艺，在成本允许的前提下，应该尽量采用好的皮革，这样适宜长时间佩戴不疲劳，另外时间长了也不会变色或脱皮头带垫不宜太长，如果太长可以分成几段•9. 控制盒：•（1）按键间隙应考虑是否后期需要喷油或过ＵＶ，•（2）老鼠尾最好与线材啤在一起．•（3）按键的设计，一般采用弹性臂的设计思路，挨得近的• 按键尽量连在一起，方便装配，也方便开模耳机产品设计经验 •10. 咪杆: •（1）注意转动的结构设计，简单的设计一般采用在耳机壳的• 里边用1pc介子螺丝加1pc PVC衬垫，螺丝锁紧转轴即可,• 复杂一些的设计会采用啮合设计外加弹片或弹弓•（2）咪杆如果是刚性塑胶结构，那么要注意咪杆的强度，否• 则在使用过程中容易折断或掉在地上摔断. •（3）咪头尽量与耳壳喇叭空间隔开，最好密封，防止咪叫、• 回音等不良;•11.插线的设计:• 要注意和耳机结合处的抗拉强度要比较好，一般采用线材打结或者让线走S形，还有就是增加1PCS鸡眼的办法。
耳机产品设计经验 •12. 过UV：•（1）过ＵＶ的胶件，如是受力件，应将锐边倒圆，避免应• 力集中而破裂．•（2）喇叭盖装喇叭部位不得过ＵＶ．其它需要打胶水部位• 也不得过ＵＶ .•（3）考虑过UV油和电镀件等后处理各零部件配合公差，过• UV件间隙一般单边处0.25mm，水镀一般单边处0.2mm，• 真空镀处0.15mm;•13.螺丝柱•（1）内外径尺寸应取合理值，防止滑牙和爆裂．螺丝柱与• 被锁胶件间不得留间隙，以防柱位拉断．•（2）螺丝柱超过10mm以上时应考虑加火箭脚，防止走位变• 形耳机产品设计经验 •14. 插头：最好做内模，以减少废品，保证测量和方便生产，外皮厚度不小于1mm.•15. 所有与人体接触部位均不得有尖角和锐边，应该尽量减少螺丝暴露在外•16. 耳机结构，尽量减少打胶水工艺，以便翻工•17. 使用ＴＰＥ做头带时需注意其粘双面胶不牢固．•18. 螺丝，线材，调音盒，老鼠尾，喇叭，插头，头带，耳套等零部件，尽可能采用已有的零件，以减少库存种类．•19.零件表面的凹凸字，一般处 0.15～0.35 mm之间; •20. 骨位厚度不可大于壁厚的2/3。
耳机产品设计经验 •21. 模具排位要考虑零件颜色、材质、大小、装配工艺、产量，成本要求等;•22. 止口配合间隙一般为 0.05~0.1mm.•23. 螺丝柱内孔直径与螺丝外径比例为：0.8~0.85.•24. PCB板框图：• （1）关键零件要有尺寸定位 . • （2）大零件/关键零件要在板框图中准确画出位置和零件• 高度. • （3）零件不能摆放或限高区域要以阴影方式标明耳机产品设计经验 二 耳机音腔结构设计要点•音腔结构设计主要包含喇叭音腔及Mic音腔的设计,總結如下：•后 腔：尽量大并且密封（无泄露后腔）•前 腔：根据扬声器的尺寸，前腔的形状和高度让声音在中频• 段能产生峰，来提高音量，减小高频燥声•出声孔：位置在扬声器振动面的3/4处（从正中住侧边）对低频• 有利，并且可减少高频燥声；孔径在1.0mm左右，有• 利于发声；开孔面积在10%左右是可减小尖锐的高频• 声音和高频破音•由于每个扬声器的声音特性的唯一性，同规格不同厂家放在同•一个腔体内声音都一定合适。
不同厂家的扬声器的腔体设计也•不同耳机产品设计经验 •1. 喇叭音腔的設計要求：• •（1）喇叭外徑Φ9-Φ13mm後音腔最小容積1.5-3ml•（2）洩露孔設計：• a.能起到洩露作用前提下，洩露孔設計越小越好• b.後音腔體積較小時(若A條件不能滿足)，需要增大洩• 露孔聲阻來減小洩露孔對聲學性能帶來的影響,可以• 通過額為的阻尼去實現（如:洩露孔外增貼阻尼布）• c.洩露孔設計位置儘量遠離speaker後出聲孔• （3）前後音腔一定要完全隔離！耳机产品设计经验 •1. 喇叭音腔的設計要求：• 耳机产品设计经验 •1. 喇叭音腔的設計要求：• 耳机产品设计经验 •1. 喇叭音腔的設計要求：• 耳机产品设计经验 •1. 喇叭音腔的設計要求：• 為了使用傳播過程中聲損耗最小,前腔出聲孔裏面盡使用圓角,如圖:耳机产品设计经验 •2. Mic音腔的設計要求： •（1）麥克風收音孔要求通暢，無堵塞;•（2）麥克風除收聲孔外其餘部分要求密封減小Echo;•（3）對於異型麥克風的收聲通道（導聲管）設計,• 具體要求如下：• a.MIC收聲孔直徑D 0.8mm-1.1mm• b.聲道（導聲管）長度L< 8mm• c.儘量保證Mic膠套內腔體體積V儘量小（以避免共振• 的形成）。
耳机产品设计经验 •2. Mic音腔的設計要求： •mic的表面到mic胶套的内表面的距离的最小限制是 >0.5mm.>0.5mm.耳机产品设计经验 •2. Mic音腔的設計要求： •(1)後腔設計要求：後腔要求無限大，密封（手機揚聲器振幅較小，空氣壓• 縮容積小）•(2)前腔設計要求：前腔要儘量小（揚聲器曲線在理想的情況下），但由於• 揚聲器參數的缺陷，前腔要為聲音形成一個高頻共振，使聲音乾淨，前• 腔高度應在1.5mm-3.5mm之間•(3)前腔出聲孔要求：出聲孔面積要儘量的大（揚聲器曲線在理想的情況• 下）,但由於手機揚聲器低頻下限高，沒有低頻，過多的高頻形成了燥• 音,因此出聲孔最好控制在揚聲器振動面積(泡棉內面積)5%-15%之間•(4)電池槽，卡槽孔要遠離手機揚聲器•(5)前後腔要完全隔開，後腔要密封好耳机产品设计经验 • 3. 出聲孔作用•（1）出聲•（2）出聲孔面積影響高頻截止頻率、中低頻的• 靈敏度•（3）出聲孔面積一般在揚聲器振動面積的5%-15%• 之間，過大可導致高頻燥音過多，過小可能• 導致聲音變小耳机产品设计经验 •3. 出聲孔設計•（1）儘量不要開在正中，這樣高頻較多，聲音做不大，並且• 伴隨高頻燥聲。
•（2）開孔面積也不能太大，因為揚聲器本身的原因和後腔因• 素，高音會顯得比較尖銳，聽起來聲音刺耳•（3）出聲孔過渡要平滑，這樣聲音不會刺耳•（4）出聲孔圓孔徑、方形孔孔距不得小於1mm，太小不利於• 發聲，並且聲音小還細，沒有厚度耳机产品设计经验 • 3. 出聲孔設計•（5）出聲孔：不能均勻分佈在整個面上，會使出聲孔面積• 過大，高音顯得比較尖，燥•（6）出聲孔孔徑在0.8mm-1.5mm之內，推薦1.0mm•（7）出聲孔面積只有占到揚聲器振動面積10%左右的時候，• 聲音音量、音質都能做好•（8）在出聲孔不能小於0.5mm，太小對出聲不利，聲音渾濁• 尖燥，出聲孔過多會使聲音不耐聽，高音破音，尖銳，• 讓人感覺是燥音耳机产品设计经验 • 3. 出聲孔設計耳机产品设计经验 • 3. 出聲孔設計• • 当大扬声器出声孔开在边上时，中音特别突出，高频成份少• 小扬声器开孔面积大，这样高频好，整个高中低平衡• 这样配合设计，可以让音质做得更好耳机产品设计经验 • 4. 泄露孔设计： • (1) 能起到泄露作用前提下，泄露孔设计越小越好• (2) Box后腔体积较小时，需要增大泄露孔声阻来减小泄露孔对声学• 性能带来的影响,可以通过额为的阻尼去实现(如:泄露孔外增贴• 阻尼布)• (3) 泄露孔设计位置尽量远离speaker后出声孔耳机产品设计经验 The End耳机产品设计经验 。
