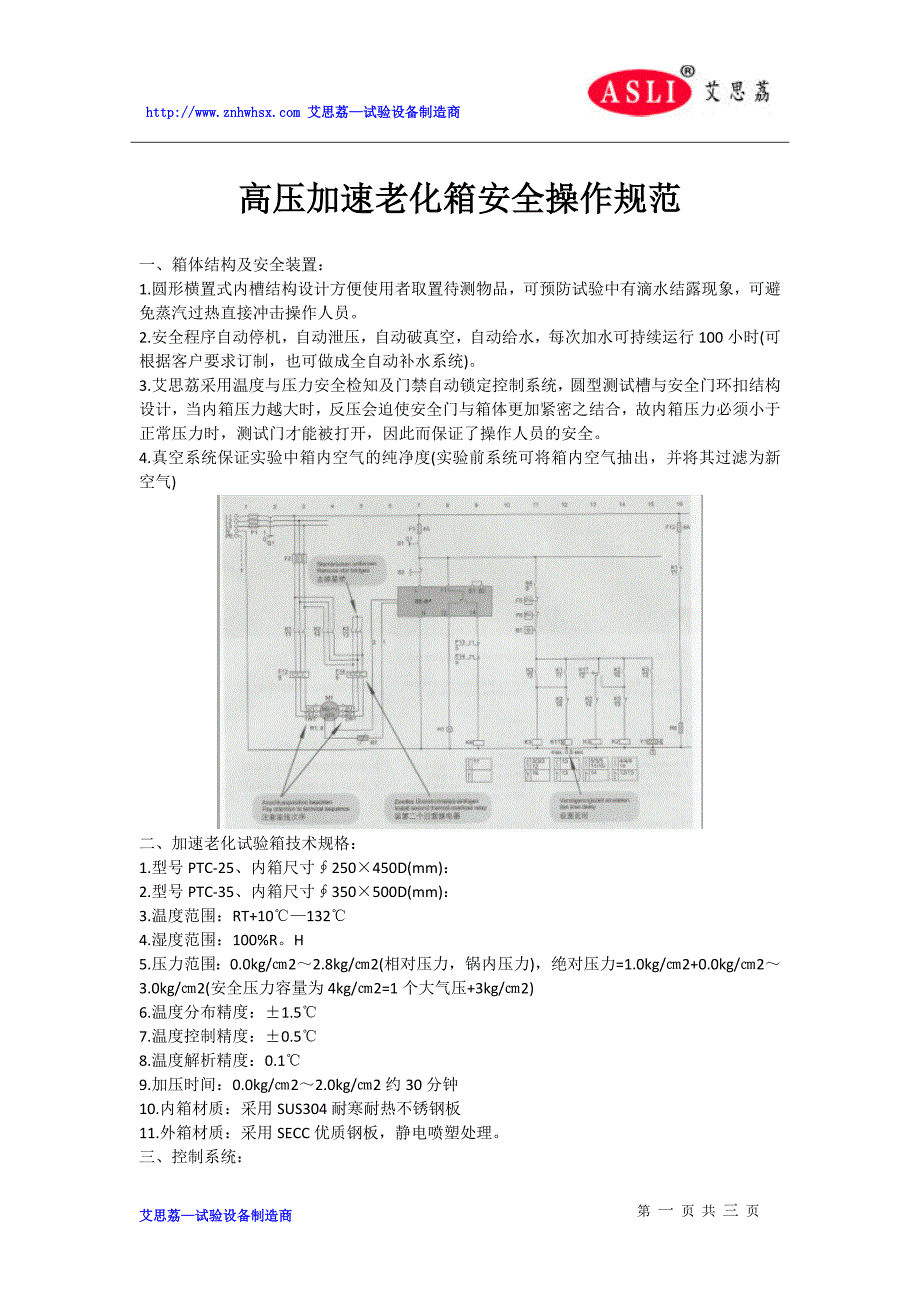

艾思荔—试验设备制造商 艾思荔—试验设备制造商 第 1 页 共 页高压加速老化箱安全操作规范一、箱体结构及安全装置：1.圆形横置式内槽结构设计方便使用者取置待测物品，可预防试验中有滴水结露现象，可避免蒸汽过热直接冲击操作人员2.安全程序自动停机，自动泄压，自动破真空，自动给水，每次加水可持续运行 100 小时(可根据客户要求订制，也可做成全自动补水系统) 3.艾思荔采用温度与压力安全检知及门禁自动锁定控制系统，圆型测试槽与安全门环扣结构设计，当内箱压力越大时，反压会迫使安全门与箱体更加紧密之结合，故内箱压力必须小于正常压力时，测试门才能被打开，因此而保证了操作人员的安全4.真空系统保证实验中箱内空气的纯净度(实验前系统可将箱内空气抽出，并将其过滤为新空气)二、加速老化试验箱技术规格：1.型号 PTC-25、内箱尺寸∮250×450D(mm) ：2.型号 PTC-35、内箱尺寸∮350×500D(mm) ：3.温度范围：RT+10℃—132 ℃4.湿度范围：100%RH5.压力范围：0.0kg/㎝2～2.8kg/㎝2(相对压力，锅内压力) ，绝对压力=1.0kg/㎝2+0.0kg/㎝2～ 3.0kg/㎝2(安全压力容量为 4kg/㎝2=1 个大气压+3kg/㎝2)6.温度分布精度：±1.5℃7.温度控制精度：±0.5℃8.温度解析精度：0.1℃9.加压时间：0.0kg/㎝2～2.0kg/㎝2 约 30 分钟10.内箱材质：采用 SUS304 耐寒耐热不锈钢板11.外箱材质：采用 SECC 优质钢板，静电喷塑处理。
三、控制系统：1.微电脑+PID+SSR 自动演算控制饱和蒸汽温度 艾思荔—试验设备制造商 艾思荔—试验设备制造商 第 2 页 共 页2.LED 温度显示控制器3.精密压力显示表4.铂金电阻温度感应器5.绝缘耐压型温度加温电热器6.马达驱动磁性风扇机构，水蒸汽自然对流循环，可保证温湿度分布的均匀稳定性7.符合标准：ASTM、DIN 、BS、IEC、NACE 、UL 、CNS、ISO、JIS、MIL 等四、产品特点：1.具有自动加水功能并且在试验过程中水位过低时自动补水2.试验过程自动运转至完成结束，使用简便3.温度控制：LED 数字型温度控制器可作精确试验温度之设定、控制及显示4.定时器：LED 数字型定时器，当锅内温度到达后才开始时以确保试验完全5.精准的压力/温度表随时显示锅内压力与相对温度6.运转时流水器自动排出未饱和蒸气以达到最佳蒸气品质7.一体成型硅胶门垫圈，气密度良好，且使用寿命长 艾思荔—试验设备制造商 艾思荔—试验设备制造商 第 3 页 共 页8.内经抛光处理经久耐用美观不沾污五、试验箱材质：1.试验箱尺寸:∮300mmxL500mm,圆型试验箱2.全机外尺寸:以实际为主(W*D*H)立式3.内桶材质:不锈钢板材质(SUS#3163mm)4.外桶材质:不锈钢板材质(SUS#3161mm))5.保温材质：岩棉及硬质 polyurethane 发泡保温6.蒸汽发室加热管：鳍片散热管形无缝钢管电热器(表面镀铂，防腐蚀)六、特点：:1.采用台湾台仪微电脑控制饱和蒸气温度(采用 PT-100 白金感温体).2.时间控制器采 LED 显示器.3.采用指针显示压力表.4.微电脑 P.I.D 自动演算控制饱和蒸气温度 .5.手动入水阀(自动补水功能，可不停机连续试验).七、性能：1.测试环境温度为+25℃、相对湿度≤85%、2.温度范围 105℃→+132 ℃、( 控制点)3.温度波动度±0、5℃、4.温度偏差±2、0℃、5.湿度范围 75%～100%R、H、 (控制点)6.湿度波动度±2、5%R、H、7.湿度均匀度±5、0%、8.压力范围 0、5～2 ㎏/ ㎝2(0 、05～0 、196MPa)( 控制点)9.升温时间常温→+132℃35min、10、升压时间常压→+2㎏/㎝240min八、用途：加速老化试验箱适用于国防、航天、汽车部件、电子零配件、塑胶、磁铁行业、制药、线路板，多层线路板、IC、LCD 、磁铁、灯饰、照明制品等产品之密封性能的检测，相关之产品作加速寿命试验，使用于在产品的设计阶段,用于快速暴露产品的缺陷和薄弱环节。
测试其制品的耐厌性，气密性测试半导体封装之湿气能力，待测产品被置于严苛之温度、湿度及压力下测试，湿气会沿者胶体或胶体与导线架之接口渗入封装体，常见之故障方式为主动金属化区域腐蚀造成之断路，或封装体引脚间因污染造成短路等加速老化寿命试验的目的是提高环境应力(如：温度) 与工作应力(施加给产品的电压、负荷等)，加快试验过程，缩短产品或系统的寿命试验时间。
