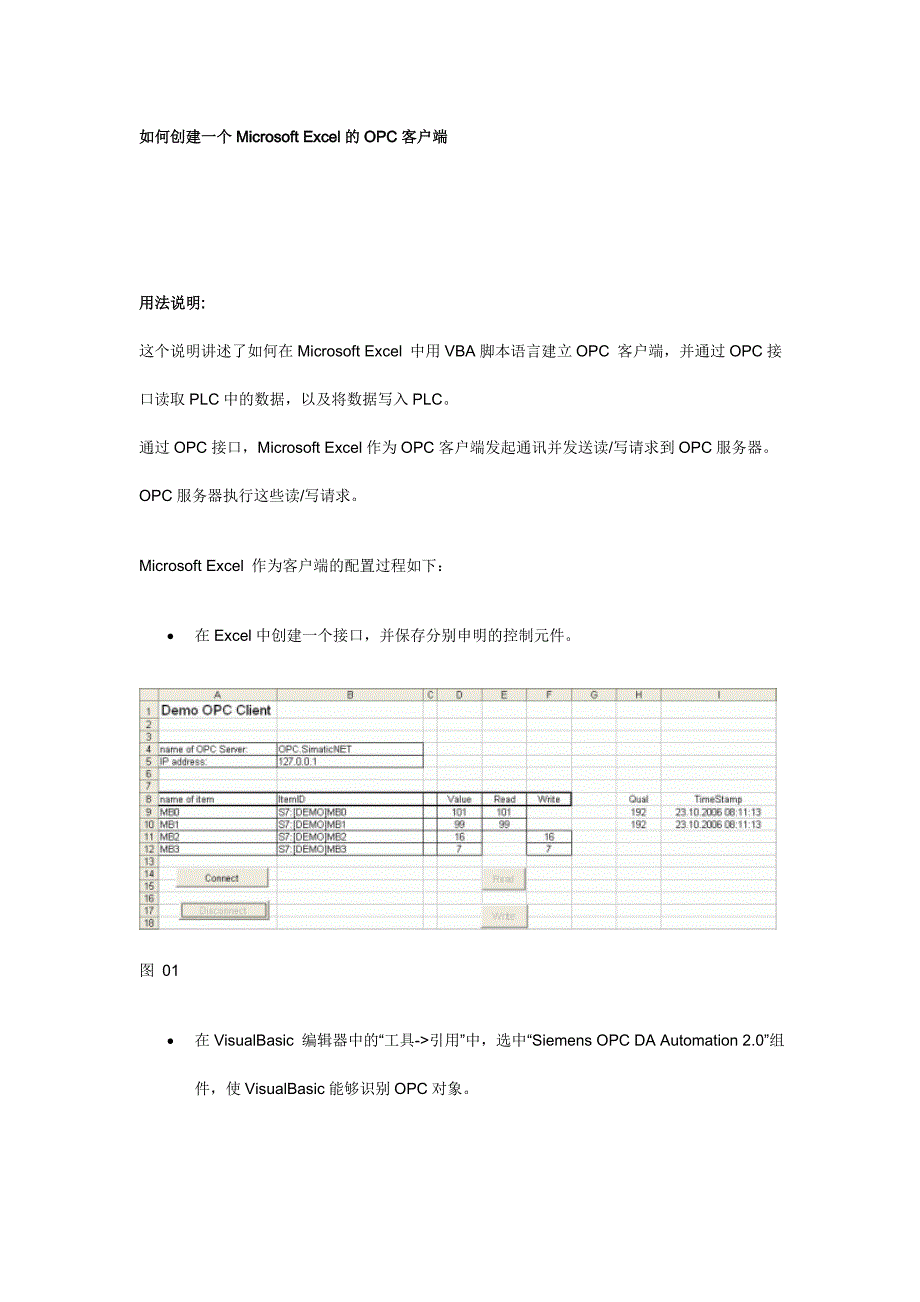

如何创建一个Microsoft Excel的OPC客户端用法说明:这个说明讲述了如何在Microsoft Excel 中用VBA脚本语言建立OPC 客户端，并通过OPC接口读取PLC中的数据，以及将数据写入PLC通过OPC接口，Microsoft Excel作为OPC 客户端发起通讯并发送读/写请求到OPC服务器OPC服务器执行这些读/写请求Microsoft Excel 作为客户端的配置过程如下：· 在Excel中创建一个接口，并保存分别申明的控制元件 图 01· 在VisualBasic 编辑器中的“工具->引用”中，选中“Siemens OPC DA Automation 2.0”组件，使VisualBasic能够识别OPC对象· 现在创建所需的所有对象，如：“MyOPCGroup”对象Dim: 创建一个变量WithEvents: 这个对象可以提供事件（如 DataChange)MyOPCGroup: 对象名As OPCGroup: 变量类型图 02· 为“MyOPCServer”对象分配内存：Set MyOPCServer = New ...· Microsoft Excel建立与OPC服务器的连接：Call MyOPCServer.Connect(ServerName)· 使用如下函数来访问 Microsoft Excel的单元格信息。
在本例中，从单元格（第四行，B列）中获取OPC服务器的名称图 03· Microsoft Excel与OPC服务器的连接一旦建立，OPC组即被创建这个通过集合对象来实现：MyOPCServer.OPCGroups.Add（组名）· 在本例中，最新创建的组通过“MyOPCGroup”变量来寻址设置MyOPCGroup.IsSubscribed = True，以便OPC组能够提供DataChange等事件图 04· 创建OPC项这个通过集合对象完成：MyOPCItems(i) = MyOPCGroup.OPCItems.AddItem(ItemID)· 在此例中，ItemIDs 存储在单元格（9-12行，B列）中使用函数Cells(line, column) ，把指定的ItemIDs 传送给集合对象"MyOPCGroup.OPCItems.AddItem" 图 05· 使用下列函数从PLC中读取变量：MyOPCGroup.SyncRead()· 以参数形式为此函数传递OPC项的服务器句柄图 06· 从PLC读出的值显示在单元格（9-10行，E列）中· 这些读出值的质量代码和时间戳显示在单元格（9-10行，H、I列）中。
函数“MyOPCGroup.SyncRead()”以返回值的形式提供这些数据图 07· 在Microsoft Excel中，调用如下用于OPC组事件处理的程序，它是一个OPC服务器的DataChange 事件：DataChange()这个事件处理程序提供了许多参数，如ItemValue(OPC项的值)，客户端句柄等· 通过DataChange事件，当OPC项的值变化时，数据会自动发送OPC项的当前值显示在单元格（9-12行，D列）中图 08· 如果在Microsoft Excel的单元格（9-13行，F列）中输入一个值，通过下面的函数将OPC项写入到PLC：MyOPCGroup.SyncWrite()· 写入值和服务器句柄以参数形式传递给此函数图 09函数GetQualityText以字符串的形式，为预定义的错误代码传递错误消息Private Function GetQualityText(Quality) As String Select Case Quality Case 0: GetQualityText = "BAD" Case 64: GetQualityText = "UNCERTAIN" Case 192: GetQualityText = "GOOD" Case 8: GetQualityText = "NOT_CONNECTED" Case 13: GetQualityText = "DEVICE_FAILURE" Case 16: GetQualityText = "SENSOR_FAILURE" Case 20: GetQualityText = "LAST_KNOWN" Case 24: GetQualityText = "COMM_FAILURE" Case 28: GetQualityText = "OUT_OF_SERVICE" Case 132: GetQualityText = "LAST_USABLE" Case 144: GetQualityText = "SENSOR_CAL" Case 148: GetQualityText = "EGU_EXCEEDED" Case 152: GetQualityText = "SUB_NORMAL" Case 216: GetQualityText = "LOCAL_OVERRIDE" Case Else: GetQualityText = "UNKNOWN ERROR" End SelectEnd Function最后，断开与OPC服务器的连接。
图 10在此下载在Microsoft Excel中实现OPC客户端编程的Visual Basic 示例程序。
