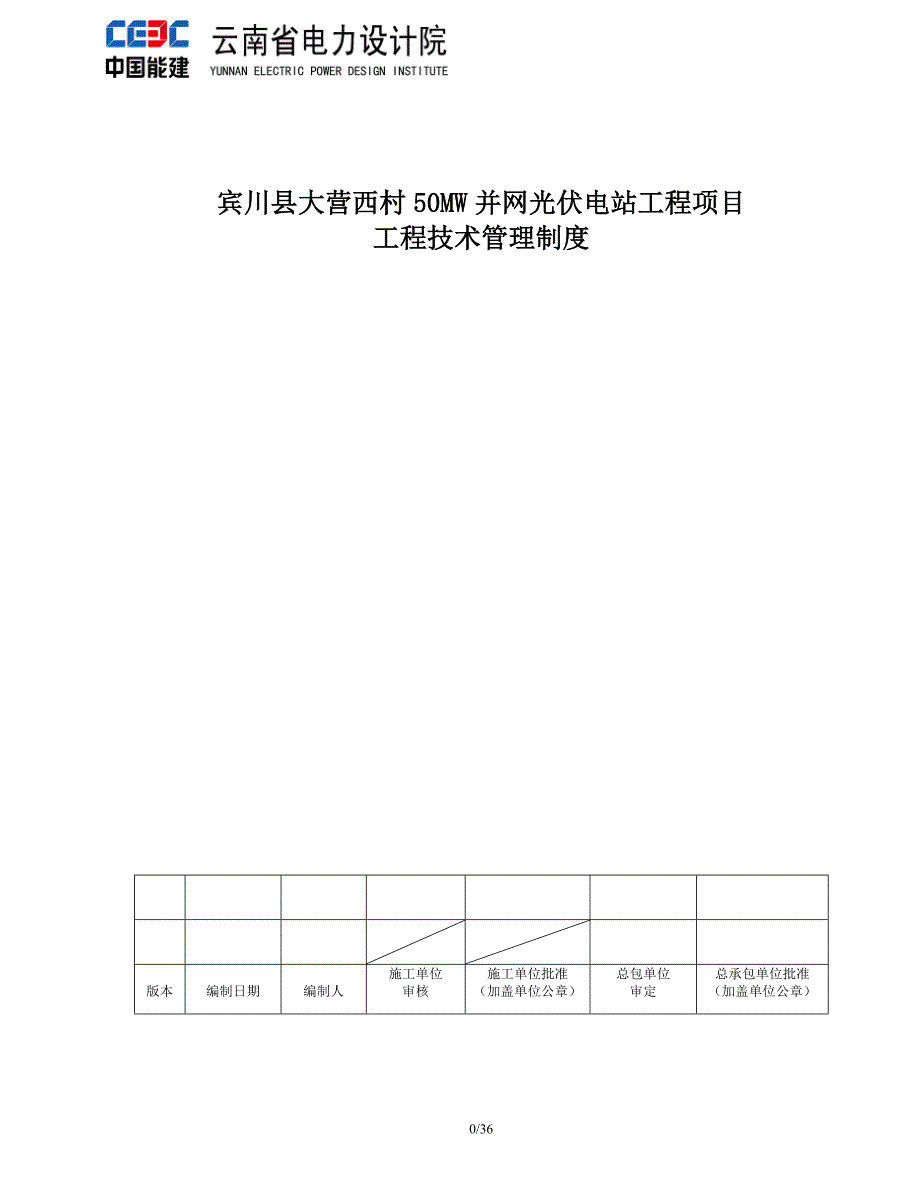

宾川县大营西村50MW并网光伏电站工程项目工程技术管理制度版本编制日期编制人施工单位审核施工单位批准（加盖单位公章）总包单位审定总承包单位批准（加盖单位公章）2/34 材料、设备检验计划一、适用范围 本管理制度适用于云南省电力设计院负责总承包建设的云南省电力设计院宾川县大营西村50MW并网光伏电站项目材料检测、试验管理 本管理制度规定了施工现场所使用的物资的进场、取样、检测及管理 制定本制度的目的是:对进场原材料、设备进行严格管理，以便及时、准确地为工程提供质量合格的物资防止质量不合格材料及设备用于本工程，保证进场材料、设备的质量满足工程建设的要求二、编制依据2.1国家和行业现行设备、材料取样送检标准2.2云南省电力设计院有关物资管理制度三、土建部分原材料检测试验计划近年来电网建设工程，在土建和金属方面的试验检测方面，存在标准不统一，试验检测内容不规范，试验检测项目少检、漏检的事件时有发生，甚至导致实体质量的验证性不足，埋下质量隐患的问题。
按照公司规划、基建及物资管理规范年活动的精神，现将土建和金属检测试验的相关工作规范明确如下：1、进场水泥的选用及抽样，必检项目(执行标准GB175-2007《通用硅酸盐水泥》)b) 同一生产厂家、同品种、同强度等级、同一编号且连续进场的水泥，袋装不超过200t为一检验批，散装不超过500t为一检验批取样应有代表性，可连续取，亦可以从20个以上不同部位等量取样，总量至少12㎏c) 必检项目：凝结时间安定性、、强度、细度d) 检验目的：进场水泥质量复检；水泥过期或受潮时检验其剩余活性e) 取样地点：现场水泥库；散装水泥在散装容器或输送设备中取样2、进场砂料的抽样、必检项目（执行标准JGJ52-2006《普通混凝土用砂、石质量及检验方法标准》）a) 按同产地、同规格分批验收b) 用大型工具（如火车、货船、汽车）运输的，以400m3或600t为一验收批；用小型工具（如马车等）运输的，以200 m3或300t为一验收批；不足上述数量者以一批论c) 取样部位应均匀分布，取样前先将取样部位表层铲除，从部位抽取大致相等的8份，组成一组样品，总量不少于40㎏d) 必检项目：颗粒级配、含泥量、石粉含量和泥块含量、有害物质、坚固性、表观密度、堆积密度、空隙率。
e)检验目的：进场砂料质量检验f)取样地点：现场砂料堆；车、船、皮带运输机等运输工具中取样3、进场石料的抽样、必检项目（执行标准JGJ52-2006《普通混凝土用砂、石质量及检验方法标准》） a) 按同产地、同规格分批验收b)用大型工具（如火车、货船、汽车）运输的，以400m3或600t为一验收批；用小型工具（如马车等）运输的，以200 m3或300t为一验收批；不足上述数量者以一批论c)取样部位应均匀分布，取样前先将取样部位表层铲除，从部位抽取大致相等的16份，组成一组样品，总量不少于200㎏d) 必检项目：颗粒级配、含泥量、泥块含量、有害物质、坚固性、表观密度、堆积密度、空隙率、针片状颗粒含量、强度e)检验目的：现场石子质量复检f)取样地点：现场石子料堆；车、船、皮带运输机等运输工具中取样4、混凝土的抽样、必检项目执行标准GB50204-2002《混凝土结构工程施工质量验收规范》、执行标准JGJ55-2000《普通混凝土配合比设计规程》、GB/T50081-2002《普通混凝土力学性能试验方法标准》a)用于检查结构构件混凝土强度的试件，应在混凝土的浇筑地点随机取样b) 每拌制100盘且不超过100m3的同配合比的混凝土，取样不少于一次。
c) 每工作班拌制的同一配合比的混凝土不足100盘时，取样不得少于一次d) 当一次连续浇筑超过1000 m3时，同一配合比的混凝土每200 m3取样不得少于一次e) 每一楼层、同一配合比的混凝土，取样不得少于一次f) 每次取样应留置一组（一组为3个立方体试件）标准养护试件，同条件养护试件的留置组数、应根据实际需要确定，并符合下列要求：1) 同条件养护试件所对应的结构构件或结构部位，应由监理（建设）、施工等各方共同选定2) 对混凝土结构工程中的各混凝土强度等级，均应留置同条件养护试件3）同一强度等级的同条件养护试件，其留置数量应根据混凝土工程量和重要性确定，不宜多于10组，且不应少于3组桩基混凝土每桩必须取样留置一组标准养护试件4）同条件养护试件拆模后，应放置在靠近相应结构构件或结构部位的适当位置，并应采取同样的养护方法养护龄期为累计600℃时的天数，应做好养护温度记录0℃时的温度不计5）对有抗渗要求的混凝土结构，其混凝土试件应在浇筑地点随机取样同一工程、同一配合比的混凝土，取样不应少于一次，留置组数可根据实际需要确定GB/T50082-2009《普通混凝土长期性能和耐久性能试验方法标准》。
g) 必检项目：配合比设计试验、抗压强度h) 检验目的：检验硬化后混凝土的性能；检验、评定混凝土生产和混凝土工程的质量水平i)取样地点：搅拌地点及浇筑地点制作的试件5、建筑砂浆的抽样、必检项目执行标准GB50203-2002《砌体工程施工质量验收规范》、JGJ/70-2009《建筑用砂浆基本性能试验方法》a) 每一层（或检验批）建筑地面工程不应小于1组当每一层建筑地面工程面积大于1000㎡时，每增加1000㎡应增做1组试块；小于1000㎡按1000㎡计算b)当改变配合比时，应相应地制作试块组数c)砌体工程砂浆不超过250m3砌体的同一类型、同一强度等级的砌筑砂浆，每台搅拌机至少抽检一次d) 必检项目：配合比设计试验、抗压强度6、砌墙砖的抽样、必检项目执行标准GB/T2542-2003《砌墙砖试验方法》a) 烧结普通砖、烧结多孔砖、蒸压砂灰砖、粉煤灰砖每一生产厂家的砖到现场后，必须对其强度等级进行复检抽检数量按烧结普通砖15万块、多孔砖5万块、灰砂砖及粉煤灰砖10万块各为一验收，抽检数量为1组b)普通混凝土小型空心砌块每一生产厂家的小砌块到现场后，必须对其强度等级进行复检，每一万块至少应抽检一组。
用于多层以上建筑基础和底层的小砌块抽检数量应不少于2组c)蒸压加气混凝土砌块同品种、同规格、同等级的砌块，以10000块为一批，不足10000块亦为一批d)外观检查：20块；抗压强度10块，抗冻：10块或5块；泛霜：5块，石灰暴裂：5块e) 必检项目：外观检查、抗压强度f) 检验目的：复检砖的质量g)取样地点：在供需方堆场由供需双方人员会同进行抽样7、混凝土用钢筋的抽样、必检项目执行标准GB1499.2-2007《钢筋混凝土用钢第二部分：热轧带肋钢筋》、GB1499.1-2008《钢筋混凝土用钢第一部分：热轧光圆钢筋》、GB13788-2008《冷轧带肋钢筋》a) 热轧光圆钢筋、热轧带肋钢筋、冷轧带肋钢筋、低碳钢热轧圆盘条均以同一牌号、同一炉罐号、同一规格、同一交货状态，重量60t为一批，不足者也为一批b)取样数量：每批直条钢筋应做2个拉伸试验、2个弯曲试验用《碳素结构钢》验收的直条钢筋每批应做1个拉伸试验、1个弯曲试验c)每批盘条钢筋应做1个拉伸试验、2个弯曲试验d)冷轧带肋钢筋：逐盘或逐捆做1个拉伸试验，牌号HRB550每批做2个弯曲试验，牌号HRB650及以上每批做2个反复弯曲试验。
e)拉伸和弯曲试验的试样可在每批材料中任选两根钢筋切取钢筋试样不需作任何加工试样长度一般为10d+200(mm)f) 必检项目：外观检查、力学性能试验：屈服点、抗拉强度、伸长率、工艺性能试验：冷弯g) 检验目的：复检钢筋质量h) 取样地点：现场钢筋仓库、堆场8、钢筋焊接接头的抽样、必检项目执行标准JGJ/T27-2001《钢筋焊接接头试验方法标准》、JGJ18-2003《钢筋焊接及验收规程》a) 闪光对焊：在同一台班内，由同一焊工完成的300接头应作为一批当同一台班内焊接的接头数量较少时，可在一周之内累计计算；累计仍不足300个接头应仍按一批计算，从每批成品中切取6个试件，3个作拉伸试验，3个作弯曲试验b)电弧焊：在工厂焊接条件下，以300个同接头型式、同钢筋级别的接头为一批；在现场安装条件下，每一至二层楼层中以300个接头型式、同钢筋级别的接头作为一批，不足300个时仍作为一批，从每批接头中随机切取3个接头作拉伸试件c)电渣压力焊：以300个接头作为一个验收批，不足仍作为一批，从每批接头中随机切取3个接头作拉伸试件d)电阻点焊：凡钢筋级别、直径及尺寸相同的焊接骨架应视为同一类型制品，每200件为一批。
一周内不足200件的仍为一批计算，由几种钢筋直径组合的焊接骨架，应对每种组合作力学性能试验，热轧钢筋的焊点应作抗剪试验，试件为3件e)预埋件T型接头：进行力学性能试验时，应以300件同类型埋件作为一批一周内连续焊接时，可累计计算当不足300件，仍按一批计算，从每批中随机抽取3个接头进行拉伸试验f) 必检项目：闪光对焊：外观检查、拉伸试验、弯曲试验；电阻点焊：外观检查、拉伸试验（冷拨低碳钢丝），抗剪试验（冷拨低碳钢丝、热轧钢筋）；电弧焊：外观检查、拉伸试验；电渣压力焊：拉伸试验；预埋件T型接头：拉伸试验g) 检验目的：焊接工艺试验；焊工考试；焊前检查；模拟试件检验；成品检验h) 取样地点：施工现场焊接成品中取样9、钢筋机械连接接头的抽样、必检项目JGJ107-2010《钢筋机械连接技术规程》a)同一施工条件下采用同一批材料的同等级、同型式、同规格接头，以500个为一验收批进行检验与验收，不足500个也作为一个验收批b)必检项目：工艺检验c)检验目的：在下列情况时应进行型式检验：1）确定接头性能等级时；材料、工艺、规格进行改动时；质量监督部门提出专门要求时型式检验试件不应少于9个：其中单向拉伸试件不应少于3个，高应力反复拉压试件不应少于3个，大变形反复拉压试件不应少于3个。
同时应另取3根钢筋试件做抗拉强度试验全部试件均应在同一根钢筋上截取2）钢筋连接工程开始前及施工过程中，应对每批进场钢筋进行接头工艺检验，工艺检验应符合下列要求：每种规格钢筋的接头试件不少于3根；钢筋母材抗拉强度试件不应少于3根，且应取自接头试件的同一根钢筋d)取样地点：施工现场机械连接成品中抽取10、回填土的密实性和桩基础执行标准GB/T50123-1999《土工试验方法标准》、GB50202-2002《建筑地基基础工程施工质量验收规范》、a) 场地平整：每层200~500㎡取一组b)单独基坑：20~50㎡取一组，且不得少于一组c)室内填土：沟道及基础，每层20~50㎡一组，其他50~200㎡一组d)必检项目：干密度；湿密度；击实试验e)检验目的：检验回填夯实后的密实性f)检测地点：回填工程施工现场11、特种设备检验11.1原材料及零部件检验 a) 金属材料及焊接材料应满足国家及行业标准，并有质量证明书，采购单位按质量证明书进行验收质量证明书中一般应包括材料牌号、炉批号、。
