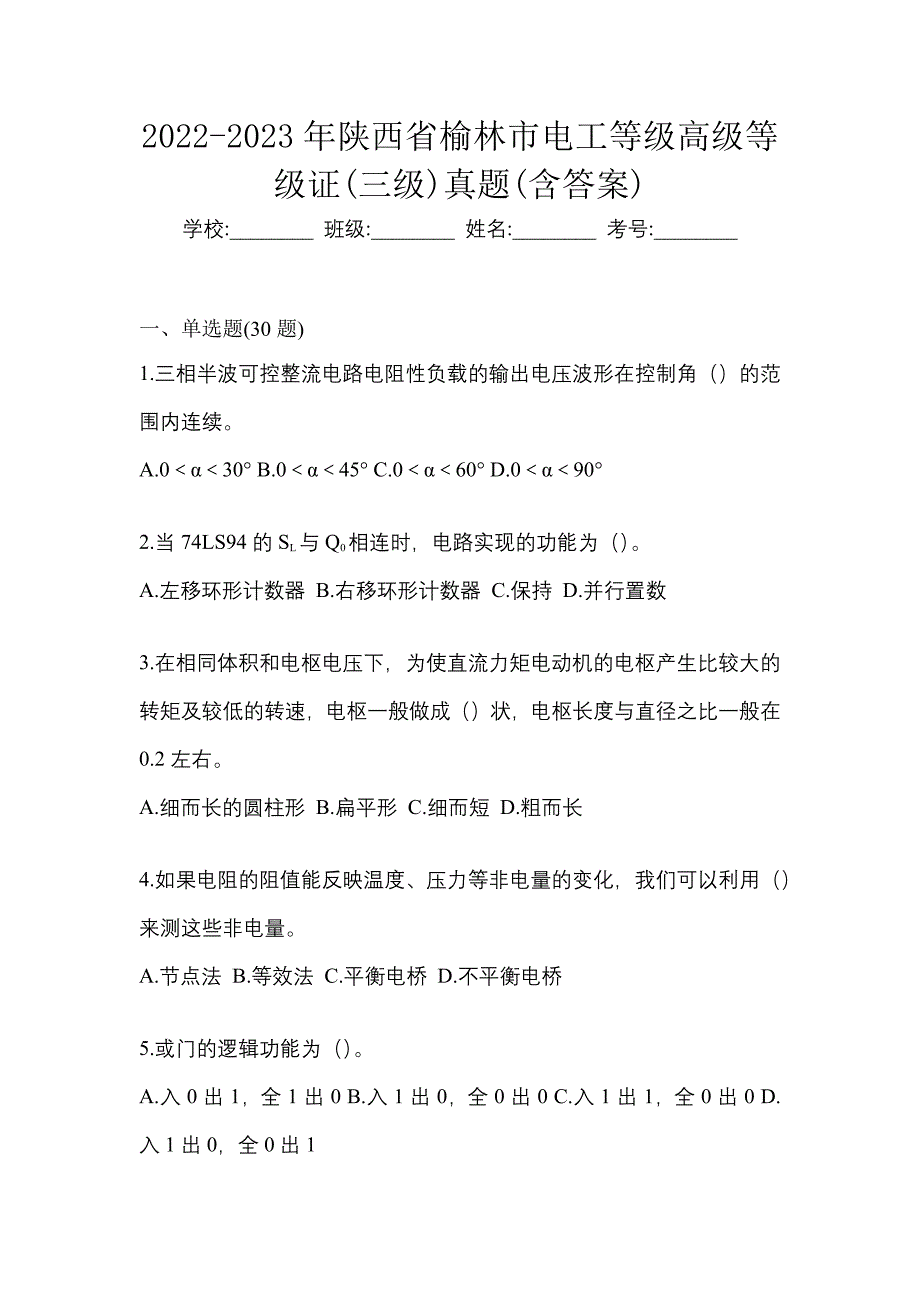

2022-2023年陕西省榆林市电工等级高级等级证(三级)真题(含答案)学校:________ 班级:________ 姓名:________ 考号:________一、单选题(30题)1.三相半波可控整流电路电阻性负载的输出电压波形在控制角（）的范围内连续A.0＜α＜30° B.0＜α＜45° C.0＜α＜60° D.0＜α＜90° 2.当74LS94的SL与Q0相连时，电路实现的功能为（）A.左移环形计数器 B.右移环形计数器 C.保持 D.并行置数 3.在相同体积和电枢电压下，为使直流力矩电动机的电枢产生比较大的转矩及较低的转速，电枢一般做成（）状，电枢长度与直径之比一般在0.2左右A.细而长的圆柱形 B.扁平形 C.细而短 D.粗而长 4.如果电阻的阻值能反映温度、压力等非电量的变化，我们可以利用（）来测这些非电量A.节点法 B.等效法 C.平衡电桥 D.不平衡电桥 5.或门的逻辑功能为（）A.入0出1，全1出0 B.入1出0，全0出0 C.入1出1，全0出0 D.入1出0，全0出1 6.FX2N系列PLC编程软件的功能不包括（）A.晶体管 B.读入 C.监控 D.仿真 7.电力晶体管的缺点是（）。
A.功率容量小 B.必须具备专门的强迫换流电路 C.具有线性放大特性 D.易受二次击穿而损坏 8.()仪表由固定的永久磁铁，可转动的线圈及转轴、游丝、指针、机械调零机构等组成A.电磁式 B.磁电式 C.感应式 9.转速负反馈有差调速系统中，当负载增加以后，转速要变小，系统自动调速以后，可以使电动机的转速（）A.等于原来的转速 B.低于原来的转速 C.高于原来的转速 D.以恒转速旋转速 10.PLC监控不到的是（）A.本机输入量 B.本地输出量 C.计数状态 D.上位机的状态 11.交流测速发电机输出电压的频率（）A.为零 B.大于电源频率 C.等于电源频率 D.小于电源频率 12.客户洗钱风险等级分为低风险、中风险、高风险、极高风险四个等级；在投资者填写基本信息表、风险测评问卷时，工作人员可提示、暗示、诱导、误导、欺骗投资者，影响填写结果（）A.是 B.否 13.可以办理临时用电的是（）A.商业网点用电 B.基建工地 C.地下停车场照明 14.Z37摇臂钻床的摇臂升、降开始前，一定先使（）松开A.立柱 B.联锁装置 C.主轴箱 D.液压装置 15.在30Ω电阻的两端加60V的电压，则通过该电阻的电流是（）。
A.1800A B.90A C.30A D.2A 16.当程序需要（）接通时，全部输出继电器的输出自动断开，而其他继电器仍继续工作A.M70 B.M71 C.M72 D.M77120 17.晶闸管触发电路发出触发脉冲的时刻是由同步电压来定位的，由偏置电压来调整初始相位，由（ ）来实现移相A.脉冲电压 B.控制电压 C.触发电压 D.异步电压 18.供电职工应具有强烈的职业责任心和事业感，发扬团队精神，维护整体形象，（）之间相互尊重，密切配合，团结协作A.企业、上下工序、员工 B.部门、上下工序、领导 C.企业、领导、员工 D.部门、上下工序、员工 19.基本放大电路中，经过晶体管的信号有（ ）A.直流成分 B.交流成分 C.交直流成分 D.高频成分 20.电枢反并联可逆调速系统中，当电动机正向制动时，反向组晶闸管交变器处于（）A.整流工作状态、触发延迟角α＜90° B.有源逆变工作状态、触发延迟角α＞0° C.整流工作状态、触发延迟角α＞90° D.有源逆变工作状态、触发延迟角α＜90° 21.整流电路中电压波形出现缺口是由于（ ）A.变压器存在漏抗 B.变压器存在内阻 C.变压器变比太小 D.变压器容量不够 22.国产小功率三相笼型异步电动机的转子导体结构采用最广泛的是（）转子。
A.铜条结构 B.铸铝 C.深槽式 D.铁条结构 23.带负荷的线路合闸时，断路器和隔离开关操作顺序是先合隔离开关，后合（）A.隔离开关 B.断路器 C.断开导线 D.隔离刀闸 24.三相半波可控整流电路电阻性负载的输出电流波形在触发延迟角α＞（）时出现断续A.90° B.45° C.30° D.15° 25.晶体管串联反馈式稳压电源中的调整管起（ ）作用A.放大信号 B.降压 C.提供较大的输出电流 D.调整管压降来保证输出电压稳定 26.电气控制线路图测绘的方法是先画主电路，再画控制电路；（）；先画主干线，再画各支路；先简单后复杂A.先画机械，再画电气 B.先画电气，再画机械 C.先画输入端，再画输出端 D.先画输出端，再画输入端 27.在RLC并联交流电路中，当电源电压大小不变而频率从其谐振频率逐渐减小到零时，电路中电流将（ ）A.从某一最大值渐变到零 B.由某一最小值渐变到无穷大 C.保持某一定值不变 D.无规律变化 28.当线圈中的电流（）时，线圈两端产生自感电动势A.变化时 B.不变时 C.很大时 D.很小时 29.控制系统对直流测速发电机的要求有：（）A.输出电压与转速呈线性关系、正反转特性一致 B.输出灵敏度低、输出电压纹波小 C.发电机的惯性大、输出灵敏度高 D.输出电压与转速呈线性关系、发电机的惯性大 30.在PLC控制中可以用（）替代计数器。
A.M B.S C.T D.C 二、多选题(3题)31.同步信号为锯齿波的晶体管触发电路，以（）的方法实现晶闸管触发脉冲的移相A.锯齿波为基准 B.串入直流控制电压 C.叠加脉冲信号 D.正弦波同步电压为基准 E.串入脉冲封锁信号 32.变压器稳定温升的大小与变压器周围环境的温度无关，与( )相关A.变压器绕组的排列方式 B.变压器的损耗 C.变压器的散热能力 D.变压器的吸湿器吸收空气中的水分 33.以下属于高压开关柜“五防”功能的是：()A.防止带负荷拉(合)隔离开关 B.防止误分(合)断路器 C.防止带电挂地线 D.防止带地线合隔离开关 三、判断题(20题)34.有美尼尔氏症的人不得从事电工作业)A.是 B.否 35.电气线路测绘前先要操作一遍测绘对象的所有动作，找出故障点，准备工具仪表等A.否 B.是 36.液压泵的额定压力就是液压泵的工作压力A.否 B.是 37.企业员工在生产经营活动中，只要着装整洁就行，不一定要穿名贵服装A.否 B.是 38.涡流在铁芯中流动，使得铁芯发热所以涡流都有害的A.否 B.是 39.使用电流互感器可以允许二次侧开路A.是 B.否 40.检査直流电源输出端为系统提供的＋5V、＋6V、＋40V、＋120V等电源电压有无接地和开路现象。
A.否 B.是 41.电路中功率因数cosΦ的大小，由负载的性质决定A.是 B.否 42.交流伺服电动机为克服自转现象，广泛采用空心杯形转子A.否 B.是 43.正电枢反并联可逆系统中，当电动机反向制动时正向晶闸管变流器的触发延迟角α＞90°逆变状态A.否 B.是 44.场效应晶体管控制晶闸管(MCT)还有一个重要特性：即使关断失效，器件也不会损坏A.否 B.是 45. 输电线路电压一般在110kV及以上，220kV以上的也称超高压输电线路 ) A.是 B.否 46.20／5t桥式起重机的小车电动机可以由凸轮控制器实现启动、调速和正反转控制A.否 B.是 47.当给定量与反馈量的极性相反，反馈作用的结果是抑制输出量的变化，这种反馈称为负反馈A.否 B.是 48.满足控制系统的安全和可靠是PLC控制系统设计时需要注意的原则A.否 B.是 49.普通拉线与电杆之间的夹角不应小于50度A.否 B.是 50.MCS－51单片机一条指令通常由操作码和操作数两部分组成A.否 B.是 51.三相全控桥式整流电路大电感负载无续流管的触发延迟角α的移相范围是0°~90°A.否 B.是 52.变频器主电路逆变桥功率模块中每个IGBT与一个普通二极管反并联。
A.否 B.是 53.晶闸管触发电路所产生的触发脉冲信号前沿要平缓A.否 B.是 四、填空题(3题)54.直流放大器应用中，抑制零点漂移的手段主要有两个方面，其一是补偿，其二是( ）55.衡量电力系统电能质量的三个重要指标是（）、（）和（）56.电力系统发生单相接地故障时，有（）电流和（）电压，故采用（）保护装置和（）保护装置自动切除单相接地故障和进行绝缘监视五、判断正误题(4题)57.FX2N系列可编程序控制器在使用计数器指令时需要配合使用RST指令A.否 B.是 58.我们常常会看到某台PLC机有XX个点的I／O数，是指能够输入、输出开关量和模拟量总的个数，它与继电器触点个数相对应A.否 B.是 59.改善劳动条件和劳动环境是缩短辅助时间的重要措施A.否 B.是 60.直流测速发电机的输出电压与转速成正比，转向改变将引起输出电压极性的改变A.否 B.是 参考答案1.A2.A3.B4.D5.C6.A7.D8.B9.B10.D11.C12.N13.B14.A15.D16.D17.B18.D19.B20.B21.A22.B23.B24.C25.D26.C27.B28.A29.A30.D31.AB32.BC33.ABCD34.Y35.N36.N37.Y38.N39.N40.N41.Y42.Y43.Y44.Y45.Y46.Y47.Y48.Y49.Y50.Y51.Y52.N53.N54.利用差分放大器55.电压，频率，波形56.空序，空序，空序电流，零序电压57.Y58.Y59.Y60.Y。
