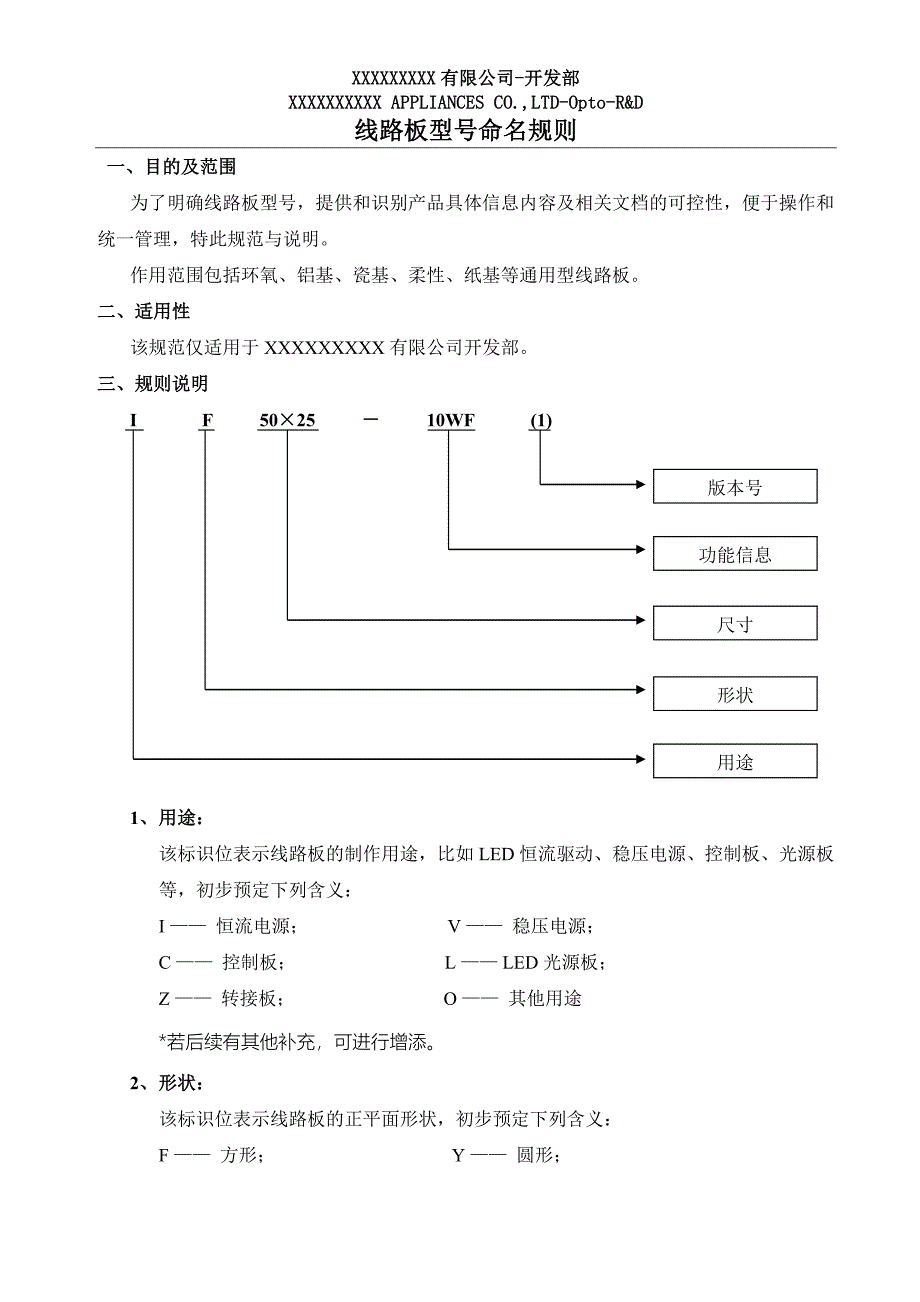

XXXXXXXXXXXXXXXXXX 有限公司有限公司- -开发部开发部 XXXXXXXXXXXXXXXXXXXX APPLIANCESAPPLIANCES CO.,LTD-Opto-R&DCO.,LTD-Opto-R&D 线路板型号命名规则线路板型号命名规则File No.QR/CFL4.2.3-003 VersionB/0NO.一、目的及范围一、目的及范围为了明确线路板型号，提供和识别产品具体信息内容及相关文档的可控性，便于操作和统一管理，特此规范与说明作用范围包括环氧、铝基、瓷基、柔性、纸基等通用型线路板二、适用性二、适用性该规范仅适用于 XXXXXXXXX 有限公司开发部三、规则说明三、规则说明I F 50××25 －－ 10WF (1)1、、用途：用途：该标识位表示线路板的制作用途，比如 LED 恒流驱动、稳压电源、控制板、光源板等，初步预定下列含义：I —— 恒流电源； V —— 稳压电源；C —— 控制板； L —— LED 光源板；Z —— 转接板； O —— 其他用途*若后续有其他补充，可进行增添。
2、、形状：形状：该标识位表示线路板的正平面形状，初步预定下列含义：版本号功能信息尺寸形状用途XXXXXXXXXXXXXXXXXX 有限公司有限公司- -开发部开发部 XXXXXXXXXXXXXXXXXXXX APPLIANCESAPPLIANCES CO.,LTD-Opto-R&DCO.,LTD-Opto-R&D 线路板型号命名规则线路板型号命名规则File No.QR/CFL4.2.3-003 VersionB/0NO.F —— 方形； Y —— 圆形；S —— 三角形； T —— 椭圆形；L —— 菱形； O —— 其他不规则形状；*若后续有其他规则形状补充，可进行增添3、、尺寸：尺寸：该标识位表示线路板的尺寸数值，默认单位是 mm，标注方式如下：单数值(如 48) —— 圆形的直径；数值×数值(如 50×25) —— 方形的长与宽，椭圆的长轴与短轴，菱形的两邻边，不规则形状的最长点距及其垂直方向上最大宽度；数值×数值×数值(如 36×36×25) —— 三角形的三边长一般数值取整，避免含小数点。
4、、功能信息：功能信息：该标识位表示线路板使用后所实现的功能或相关参数，主要有如下几种表示方式：驱动电源类——描述最大驱动功率，如“10W”；若含功率因数校正，后跟字母“F”，如“10WF”；LED 光源板类——描述 LED 串并联模式和封装形式，如“6S3P5050”（6 串 3 并的 5050LED）；控制板类——描述实现的功能单词或简称，可自定义，如“DMX512”（DMX512调光控制板），“RF”（射频控制板）；其他功能板——描述具体功能名称，可用汉语拼音或缩写，如“zhuanjie”或“ZJ”（实现转接功能）5、、版本号：版本号：该标识位表示线路板的版本，用括号内数值代表，默认第一版用“(1)”，若更改线路板相关内容，即改版打样，数值相应增加，如改过两次板并打样，最新版本为“(3)”但是，当更改前四项标识位内容（用途、形状、尺寸和功能）时，更改后XXXXXXXXXXXXXXXXXX 有限公司有限公司- -开发部开发部 XXXXXXXXXXXXXXXXXXXX APPLIANCESAPPLIANCES CO.,LTD-Opto-R&DCO.,LTD-Opto-R&D 线路板型号命名规则线路板型号命名规则File No.QR/CFL4.2.3-003 VersionB/0NO. 的线路板为新款型号，一律默认是新板，用“(1)”表示，如线路板尺寸更改，型号的尺寸标识位相应更改，版本号为“(1)”。
四、范例四、范例例例 1、、VY80-30WF(2)表示最大驱动功率 30W 带功率因数功能的稳压电源的二版线路板，为直径 80mm 圆形例例 2、、LS20××20××20-5S3P3328(1)表示采用 5 串 3 并 3328LED 的光源板的一版线路板，外形为三边长都为 20mm 的三角形例例 3、、CO100××28-TRIAC(5)表示含可控硅调节功能控制板的五版线路板，外形不规则，最长尺度 100mm，该长度的垂直方向上最大宽度是 28mm。
