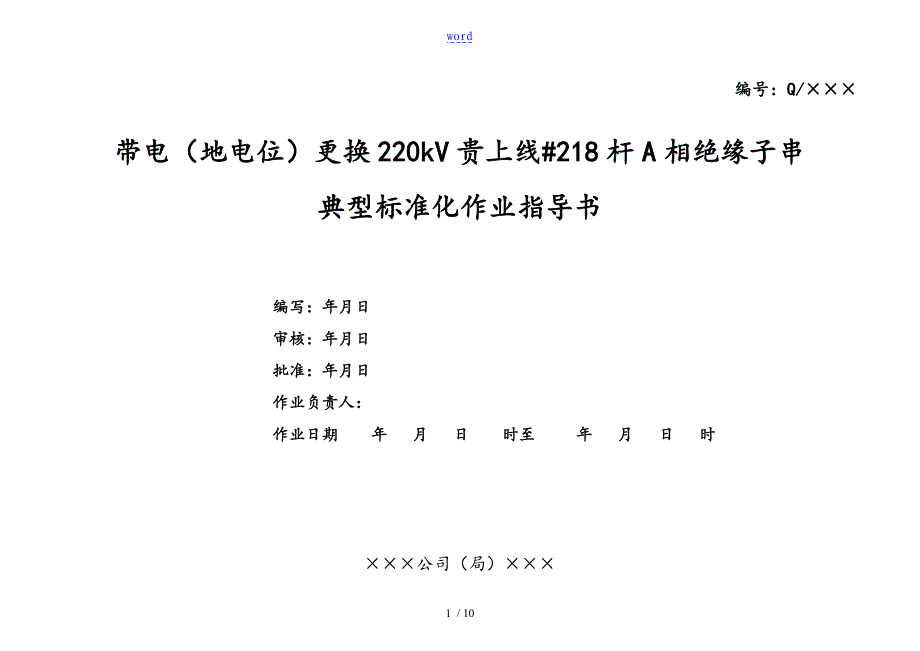

word编号：Q/×××带电（地电位）更换220kV贵上线#218杆A相绝缘子串典型标准化作业指导书编写：年月日审核：年月日批准：年月日作业负责人：作业日期 年 月 日 时至 年 月 日 时×××公司（局）×××1 围本标准作业卡适用于带电（地电位）更换220kV贵上线#218杆A相直线绝缘子串作业2 引用标准DL409-91 《电业安全工作规程》（电力线路部分）GBJ 233-90 《110～500kV架空电力线路施工及验收规》《带电作业管理导则》国家电网[2003]481号 《架空输电线路管理规（试行）》国家电网生[2004]503号 《国家电网公司现场标准化作业指导书编制（试行）通知》3 术语和定义地电位：作业人员不直接接触带电部分，对带电体保持一定的安全距离，利用各种绝缘工具（包括绝缘绳索）进行的作业，由于作业人员始终处于与相同的电位，故也称零电位4 现场作业要求及天气条件天气良好，风力不大于5级（10.7m/s）5 修前准备5.1 作业流程图√序号容责任人备注1了解掌握工作容，熟悉现场情况 , 编制《带电（地电位）更换220kV贵上线#218杆A相绝缘子串作业指导书》，组织全体工作人员进行学习，并熟悉掌握（胡万东）2办理带电（地电位）更换220kV贵上线#218杆A相绝缘子串线路第二种工作票3配备本次作业需要的合格工器具及材料√序号容责任人备注1作业人员熟悉《电业安全工作规程》（电力线路部分），并经考核合格（胡万东）2工作人员着装符合安规要求，精神状态良好3具备带电（地电位）更换220kV线路直线绝缘子串作业技能√序号名称规格单位数量备注1静电防护服套22导电鞋双23绝缘联板3T块24两用直线钓钩卡3T只25紧线丝杆3T套26导线绝缘保险绳φ30根17绝缘绳φ根48绝缘绳扣φ根39取销器只110拔销钳只211绝缘操作杆副112检零器只1零值绝缘子测试用13绝缘子起吊滑轮组走1走2（1T）组1起吊绝缘子14绝缘无极绳组115安全帽顶616安全带付217兆欧表5000V块118防潮垫布块119毛巾条15.5 危险点及控制措施√序号危险点控制措施1误登杆塔根据工作票及《防误登杆塔措施》的要求，核对220kV贵上线#218杆2落实工作监护人，严格监护制度3高空坠落登杆塔前应戴好安全帽，对安全带、个人保险绳做冲击试验4登杆塔前，检查杆塔拉线是否牢固可靠5杆上作业时，必须系好安全带，安全带应系在牢固的构件上，移动作业时，不得失去个人保险绳的保护6杆塔上有人工作时，严禁调整或拆除拉线7触电所有绝缘工具须经电气，机械试验合格8米），绝缘承力工具及绝缘绳索有效绝缘长度（1.8米）9使用绝缘工器具时应戴清洁、干净的手套，并应防止绝缘工具在使用中脏污和受潮10地面作业人员与杆上作业人员传递工具和材料时，必须使用绝缘无极绳11良好绝缘子片数不得少于9片12交通安全工作负责人附有交通安全监督责任，应协助司机进行了望13严禁人货混装14火灾严禁戏火15抽烟时，注意防火安全5.6 其它注意事项√序号容1绝缘子串在脱开及连接横担时，杆上作业人员不得用手直接触及绝缘子钢帽2绝缘子串与导线脱开前，应认真检查卡具各部受力情况和牢固程度，在确认安全可靠后方可脱离，恢复时只有在安装好弹簧销后方可拆除卡具和导线绝缘保险绳3吊上和放下绝缘子串时，应用绝缘方向控制绳控制绝缘子串，以免碰撞破碎5.7 人员分工√序号项目负责人作业人员1工作负责人胡万东胡万东2工作班成员胡万东胡万东、邓洪、雪峰、国强、肖镇、品杏3现场安全员邓洪邓洪4现场监护人胡万东胡万东5核对线路双重称号及杆塔邓洪邓洪6杆上作业胡万东雪峰、国强7地面协助邓洪肖镇、邓洪、品杏8工器具及材料管理肖镇肖镇6 作业程序及标准一、开工检查及交底√序号 容作业人员签字1工作负责人检查人员精神状态、着装符合安规要求（胡万东）2检查工器具、材料等到位情况3工作负责人应向全体工作人员交底，做到六明确：工作任务明确（地电位更换220kV贵上线#218杆A相绝缘子串）、工作围明确（#218）、安全措施明确（退出重合闸，人身对带电体保持1.8米安全距离，绝缘工具保持2.1米的安全距离, 绝缘承力工具及绝缘绳索保持有效绝缘长度1.8米）、工作程序明确（按工作流程图）、工作方法明确（利用钓钩卡、绝缘滑轮组等工具更换）、人员职责明确（见人员分工）；未经交底，工作人员有权拒绝工作，所有作业人员在明白无误的情况下在交底薄上签名（胡万东、邓洪、雪峰、国强、肖镇、品杏）二、核对线路双重称号及杆塔号√序号 容责任人1根据工作票及《防误登杆塔措施》要求，邓洪核对220kV贵上线#218杆（胡万东）三、作业容及标准√序号 容质量标准安全措施及注意事项责任人1作业前用干净毛巾将绝缘工器具擦拭干净，并依次放在防潮垫布上，用5000V绝缘摇表分段检测绝缘工具的绝缘电阻，其电阻值不低于700兆欧其电阻值不低于700兆欧（胡万东）2地面作业人员逐个对绝缘子进行外观检查，将表面及裙槽清擦干净，并用兆欧表检测绝缘5000V的兆欧表逐个进行绝缘测定，在干燥情况下绝缘电阻不得小于500兆欧3雪峰、国强穿好静电防护服、导电鞋4雪峰带上绝缘无极绳及绳扣登杆至横担系好安全带，在适当位置挂好无极绳，地面人员将无极绳另一端安装在拉线拉棒上挂点牢固5国强登杆，在杆上适当位置系好安全带适应个人高度，便于操作6国强与地面作业人员配合起吊操作杆，检零器，并测量绝缘子串的零值情况当良好绝缘子片数少于9片时，停止作业7合格后，雪峰与地面人员配合依次起吊卡具、绝缘联板、丝杆、绝缘子起吊滑轮组、绝缘绳扣、导线保险绳、并依次全部安装好工具安装要牢固可靠仔细检查各连接部件8国强用操作杆，取消器将绝缘子串与悬垂线夹碗头的弹簧销取出9雪峰慢慢收紧丝杆，使绝缘子串松驰当绝缘子串松弛时，丝杆停止收紧注意观察工具变化情况10国强用操作杆将绝缘子串与悬垂线夹碗头脱离11雪峰将绝缘绳扣系在绝缘子串的第一片与第二片绝缘子之间，并与起吊滑轮组连接，系好绝缘子串方向控制绳，取出绝缘子串碗头上的弹簧销，地面作业人员控制好绝缘子串方向绳，并收紧滑轮组，雪峰将绝缘子串脱离横担不得用手触及绝缘子钢帽12地面作业人员与杆上雪峰配合利用绝缘子起吊滑轮组将绝缘子串放至地面绝缘子串上下起吊时要用绝缘绳控制方向防止碰撞横担导线13地面人员卸开旧绝缘子串绳扣，系在新的绝缘子串上，并与滑轮组连接好，绑好绝缘子串方向控制绳，用滑轮组起吊绝缘子串，与雪峰配合，将新绝缘子串与横担挂板连接好，并插入弹簧销14国强利用绝缘操作杆将绝缘子串与悬垂线夹碗头连接好连接牢靠检查连接情况15雪峰慢慢放松丝杆，使绝缘子串受力16国强利用绝缘操作杆在绝缘子串悬垂线夹碗头碗头插好弹簧销，使绝缘子串恢复原状17杆上人员验收检查，完毕后，雪峰拆除杆上作业工具及导线保险绳，用无极绳与地面作业人员配合将工具吊下地面杆上不得留有工具及其它物件18雪峰、国强带好无极绳下杆四、竣工√序号 容安全措施及注意事项责任人1雪峰向胡万东汇报工作完毕检查各分工围的完成情况（胡万东）2胡万东清点作业人员，检查整理所有工器具，撤离工作现场3胡万东办理工作终结手续7 消缺记录√序号缺陷容消缺人1（胡万东）8 验收总结序号检查总结1验收评价2存在问题及处理意见9 作业指导书执行情况评估评估容符合性可操作项不可操作项可操作性修改项遗漏项存在问题改进意见 / 。
