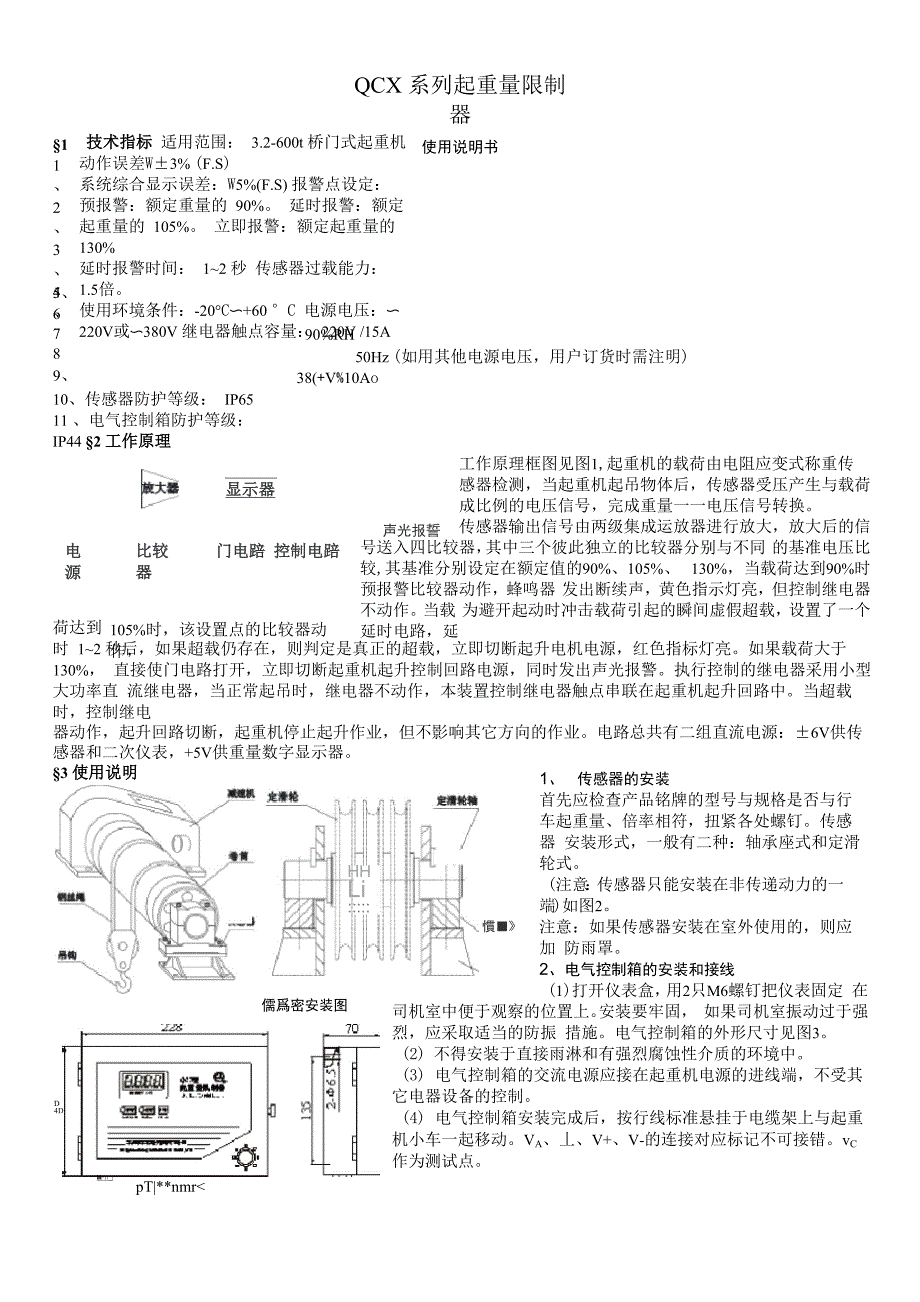

QCX 系列起重量限制器使用说明书§11、2、3、4、5、6789、技术指标 适用范围： 3.2-600t 桥门式起重机 动作误差W±3% (F.S)系统综合显示误差：W5%(F.S) 报警点设定： 预报警：额定重量的 90% 延时报警：额定起重量的 105% 立即报警：额定起重量的 130%延时报警时间： 1~2 秒 传感器过载能力： 1.5倍使用环境条件：-20°C〜+60 °C 电源电压：〜220V或〜380V 继电器触点容量： 220V /15A90%RH50Hz (如用其他电源电压，用户订货时需注明) 38(+V%10Ao10、传感器防护等级： IP65 11 、电气控制箱防护等级： IP44 §2 工作原理显示器电源比较器门电踣 控制电踣工作原理框图见图1,起重机的载荷由电阻应变式称重传 感器检测，当起重机起吊物体后，传感器受压产生与载荷 成比例的电压信号，完成重量一一电压信号转换传感器输出信号由两级集成运放器进行放大，放大后的信 号送入四比较器，其中三个彼此独立的比较器分别与不同 的基准电压比较,其基准分别设定在额定值的90%、105%、 130%，当载荷达到90%时，预报警比较器动作，蜂鸣器 发出断续声，黄色指示灯亮，但控制继电器不动作。
当载 为避开起动时冲击载荷引起的瞬间虚假超载，设置了一个延时电路，延声光报誓荷达到时 1~2 秒后，如果超载仍存在，则判定是真正的超载，立即切断起升电机电源，红色指标灯亮如果载荷大于 130%， 直接使门电路打开，立即切断起重机起升控制回路电源，同时发出声光报警执行控制的继电器采用小型大功率直 流继电器，当正常起吊时，继电器不动作，本装置控制继电器触点串联在起重机起升回路中当超载时，控制继电器动作，起升回路切断，起重机停止起升作业，但不影响其它方向的作业电路总共有二组直流电源：±6V供传 感器和二次仪表，+5V供重量数字显示器§3 使用说明105%时，该设置点的比较器动作，0慣■»HHLi:::::儒爲密安装图D4D1、 传感器的安装首先应检查产品铭牌的型号与规格是否与行 车起重量、倍率相符，扭紧各处螺钉传感器 安装形式，一般有二种：轴承座式和定滑轮式注意：传感器只能安装在非传递动力的一 端)如图2注意：如果传感器安装在室外使用的，则应加 防雨罩2、 电气控制箱的安装和接线(1)打开仪表盒，用2只M6螺钉把仪表固定 在司机室中便于观察的位置上安装要牢固， 如果司机室振动过于强烈，应采取适当的防振 措施。
电气控制箱的外形尺寸见图32) 不得安装于直接雨淋和有强烈腐蚀性介质的环境中3) 电气控制箱的交流电源应接在起重机电源的进线端，不受其 它电器设备的控制4) 电气控制箱安装完成后，按行线标准悬挂于电缆架上与起重 机小车一起移动VA、丄、V+、V-的连接对应标记不可接错vC 作为测试点Ml" I I _|pT|**nmr<（5） 传感器和电气控制箱之间的连线用RVVP4X0.4mm2屏蔽电缆连接，传感器屏蔽线接地一定要可靠电源线接 仪表电源端（〜220V接1、2端子；〜380V接1、3端子），控制线接£端子，使J2串接在起重机起升控制 回路中导线选用橡胶软电缆，低电压控制的回路，控制线应尽可能粗若控制电压为〜36V以下，控制线应加粗 到 1.5mm26） 外壳必须可靠接地，安装和接线应符合 GB3811-2008《起重机设计规范》有关要求3、调整和装机试验传感器和电气控制箱安装接线完成后，按以下步骤检查，并进行系统调整和装机试验1） 检查电源进线处对地（外壳）的绝缘电阻，可用500V摇表测量不得低于1MQ2） 接通电源，此时重量显示器应亮并显示数字3） 自检功能检查,按下仪表盒上的自检键,数显示值在报警值以上,此时应切断起升控制回路,起重机停止向上作 业并同时有声光报警信号,说明超载控制系统工作正常。
4） 按图4调整元件布置位置进行下列步骤调整：A、 系统零点调正：起重机的吊钩离地1米处，打开电气盒盖，调 节位于线路板上方的电位器RP「使显示器数字为零、如果调不到 零，则可将1R54.3K阻值适当减少，或将1R35.1K适当增大，以 扩大量程调节范围B、 满值示值调正:起吊额定值的80%〜100%的标准砝码或已知重 量的物件（误差不大于土 1%）,调节线路板上“基准”电位器rp2 使显示值与被测物体重量相一致，如调不到，可拨动sw4改变二 级放大倍数，扩大满值调整范围如仍调不到，可调正“满值” RP4正常情况下，SW4 “2”拨向ON,其它均拨向OFF, 1〜4 位拨码，拨码数字大，放大倍数也大若额定值Vc—丄电压为 +2.8V,此时勿需调整报警点F Ils |RP4 RFL RP3 EF2玉祁擢口】、2嫦子连接〜220V 1. 3端子速按〜朗典圈4调整元件布置图用C、报警点调整：本装置出厂前虽已经过检验调整，但在现场仍有必要重新检查，起吊额定载荷的105%〜110%标准法砝或已知重量的物件，应有声光报警，延时 1〜2 秒切断起升回路电源，如果此时报警点偏高或偏低，则应调正 电位器RP3直至调好为止，如有条件应对立即报警点进行测试，即起吊130%载荷，应有声光报警，立即切断起升回 路电源。
在起吊额定载荷量的 90%〜105%物体时，应有断续声光报警，但不切断起升控制回路电源，提示操作工不能再增加 起重量了如果要进行起重机过载能力试验，可以将控制线拆除，但本装置仍可显示起重量说明（1）J、J为控制继电器的常闭接点，在正常作业时继电器不动作超载时J、J断开，切断起升回路电源 （2）本装置为行2 车的安全保护设备，安装调试应有使用单位的安技部门人员参加，经2调整试验合格后方可投入使正确选择称重传感器的额定载荷和型号，取决于起重机的额 定起重量（QT）；钢丝绳倍率（i）；轴承孔内径（D）和 底座到轴承孔中心高（H）,轴承座式传感器的外形尺寸见 附表例如：额定起重量QT=5t倍率i=2 （共有四根钢丝绳）见图5传感器承受的载荷量5t/2i=5t/2X2=1.251在设计中已考虑到1.5-2倍的安全系数，所以根据附表中选 用1.51规格的传感器容量是足够的图5传感器受力示童團§4、轴承座式机械尺寸表i1卜1Li.L・梓仙A [ L巧I町那=「4f皓规掃准（±切菓列尺寸（IE 1>0HaL*L^L]L3L3Mh0J傀EFL?1.5w副QI栢即E355缈559贻卅B75住716,20工4c 5I7fl卿IM£DD| 355]Q055DisL7B1007D7324冲K»4-00aw2000IJ]胛0](n55Cia523CAICO707□C55rao佃at*aooAW■530300559IB2C8JOO7077557.5£004-CD己2200引D■41030033Ci?2W1007077d(W3起Jif3QC4己Q1W/在El己1W箱5八五掃催伏坦）菓列尺寸（S2）«n〔讣0■iHlL4.LaL]L己L3Hhfl]洗匚FL95j0£.3l・5啦fl.D59回3D0]^QL«03030255SL4B75船7昭丘。
c 5!70?6DEHHO350eoo3d3030左L7B1007D73244200363164财*0C町0E3H3533：0E£2C01007D75□am4?0己"旧Q4M2533535IQ?82C31007D7§5、QCX 系列非标功能型号标注说明型号主要技术特性应用范围QCX-2B标准 系列单通道输入，起重量单显示，90%预警，105%~130超载控制（可调），也可带 大屏及电流接口用于3-600t桥门式 起重机QCX-2F显示盒与二次仪表盒分体QCX-2BY具有90%、105%两组控制触点遥控行车QCX-2C具有超载、欠载分别控制启闭机闸门控制及 抓斗门吊QCX-2E双传感器、双通道输入、实现总显示分控制双小车起重机QCX-2A双传感器、双通道输入、实现总显示总控制双小车起重机QCX-2Z双传感器组合、单通道输入、实现总显示，总控制抓斗式起重机QCX-2DA二个或四个传感器组合，具有分显示，总显示、分控制、总控制，并可自动 转换报警值，以保护快速提升时电机过载大吨位双小车桥门 式起重机QCX-3B双传感器组合，双通道输入、主付钩分别显示，分别控制主付钩起重机QCX-2M智能化仪表，轻触键盘操作，具有称重超载限制功能，也可带大屏显示。
桥门式起重机其它可根据用户要求设计§6、检修说明 常见故障原因一览表现樓故1*分析处瓊卉袪数显为負豐信号接反”LN+, 更换即可.截显<1）传驕毋变形曦漓移过犬，<2）表头乩（1）鑫新调零載更換低昶・（2｝更換表头9败显不变化<1>停臨務电境连按线新謝H子松脱. <2> VA.丄、瓯衍引拔接反或搂错直新稚査电缆.空翔購<1>输置裁大型札（2）犢磁務擱移过大*（33显示正常为控制电略部分故障.蔓示值 超过报警m为传聊戢前大豪哉障.郵Z丄很大,净蛊更換放大殍， 星后考虑更换楼却”报警不斷开控制堆电辭不爾抵点粘连. ⑵按轄回甌（B检査贱踣梔咸更换主框. <2>检査回埒.⑴无卿魁压* （25表头无am损坏“（1） 喘05坏感变压曙（2） 更换醺头，不離起吊空規报書H搔空敘报警处理*显示不惟（O横翻專点樣裁威耒进抒捷正°（2） PRU PR2电位曙盪乱*按调试方法董新诅螯.为正确掌握检,修技术现将」正常状态下的真值表列表如下：状态传感器INTN+VA-丄调零后VC—丄IC339IC401111脚2BG①脚②脚b极c极空载+2~4iV-0.2v〜-0”LV)V。
