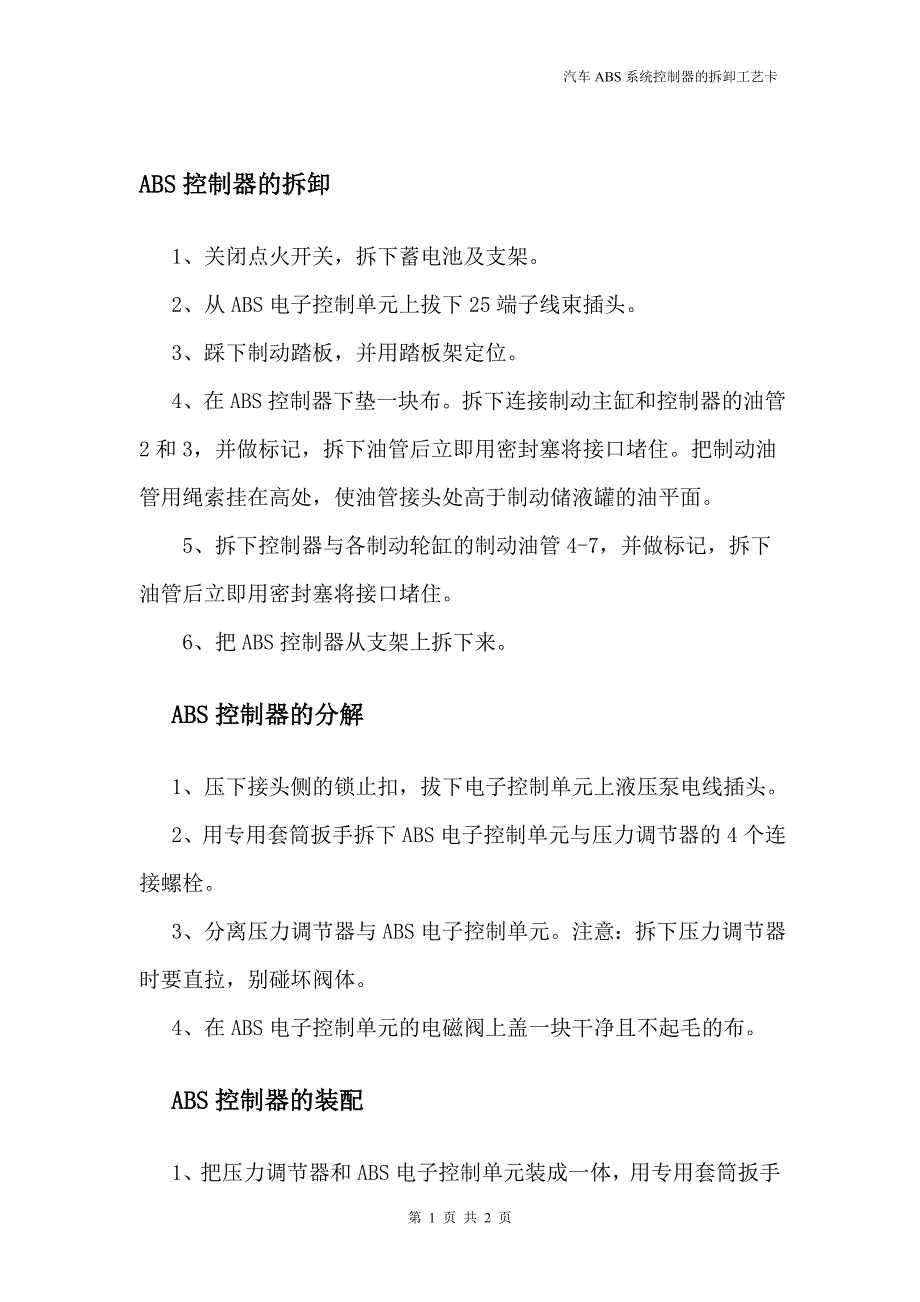

汽车 ABS 系统控制器的拆卸工艺卡第 1 页 共 3 页ABS 控制器的拆卸1、关闭点火开关，拆下蓄电池及支架2、从 ABS 电子控制单元上拔下 25 端子线束插头3、踩下制动踏板，并用踏板架定位4、在 ABS 控制器下垫一块布拆下连接制动主缸和控制器的油管 2 和 3，并做标记，拆下油管后立即用密封塞将接口堵住把制动油管用绳索挂在高处，使油管接头处高于制动储液罐的油平面5、拆下控制器与各制动轮缸的制动油管 4-7，并做标记，拆下油管后立即用密封塞将接口堵住6、把 ABS 控制器从支架上拆下来ABS 控制器的分解1、压下接头侧的锁止扣，拔下电子控制单元上液压泵电线插头2、用专用套筒扳手拆下 ABS 电子控制单元与压力调节器的 4 个连接螺栓3、分离压力调节器与 ABS 电子控制单元注意：拆下压力调节器时要直拉，别碰坏阀体4、在 ABS 电子控制单元的电磁阀上盖一块干净且不起毛的布ABS 控制器的装配 汽车 ABS 系统控制器的拆卸工艺卡第 2 页 共 3 页1、把压力调节器和 ABS 电子控制单元装成一体，用专用套筒扳手拧紧螺丝，拧紧力矩不得超过 4N。
M2、插好液压泵电线插头，注意锁扣必须到位ABS 控制器的安装1、将 ABS 控制器装到支架上，以 10N.m 的力矩拧紧紧固定螺栓2、拆下接口处的密封塞，装上连接各制动轮缸的制动油管，检查油管位置是否正确，以 20N.m 的力矩拧紧管接头3、插上 ABS 电子控制单元线束插头4、对 ABS 系统充液和放气5、如果 ABS 电子控制单元更换新的，必须对电子控制单位重新编码6、打开点火开关，ABS 警告灯须亮 2s 后再熄灭7、使用 V.AG1552 故障诊断仪，先清除故障存储，再查询故障 汽车 ABS 系统控制器的拆卸工艺卡第 3 页 共 3 页码8、试车检测 ABS 功能，须感到踏板有反弹。
