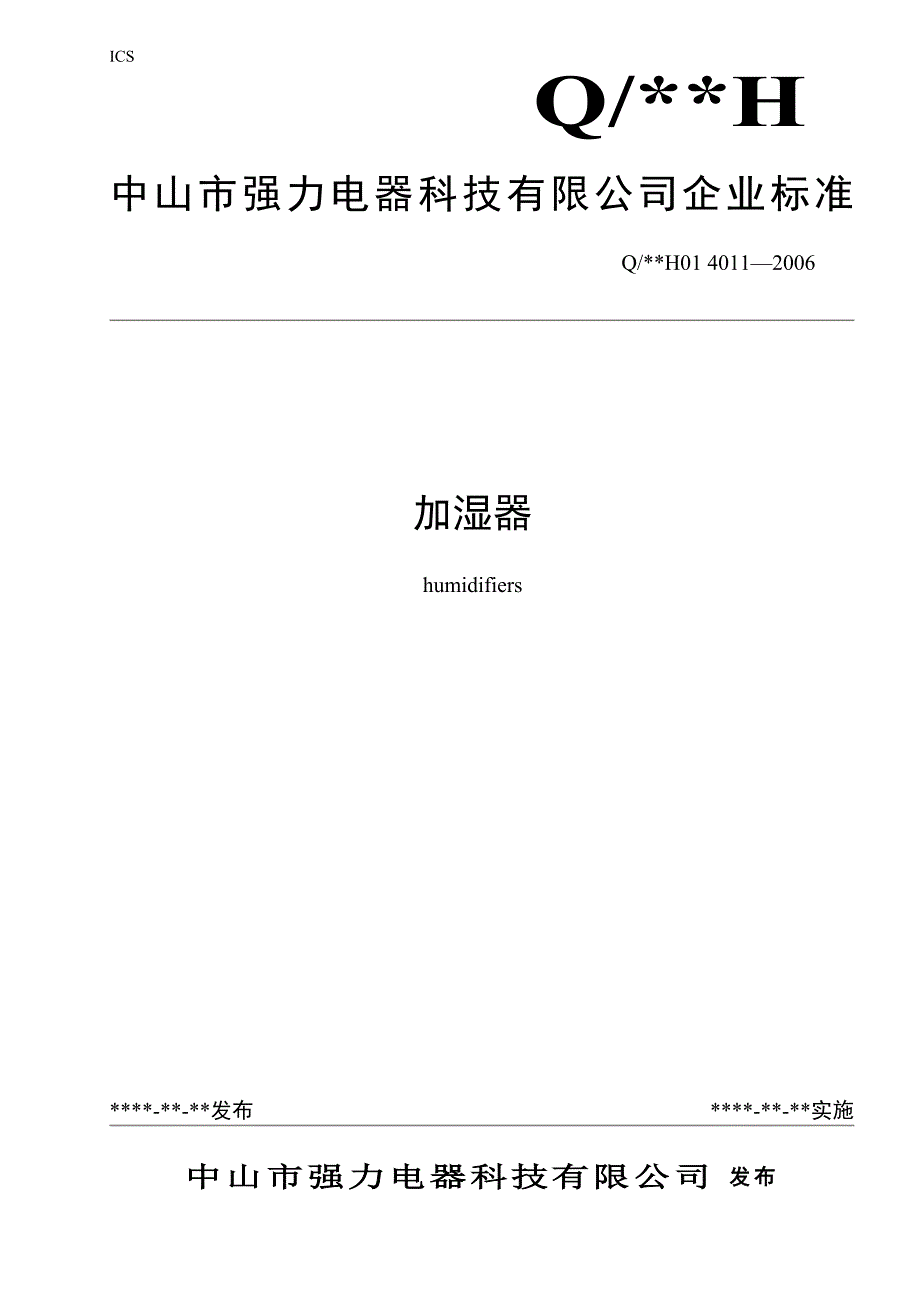

Q/MDH01 4001—2006中山市强力电器科技有限公司 发布****-**-**实施****-**-**发布加湿器humidifiersQ/**H01 4011—2006Q/**H中山市强力电器科技有限公司企业标准ICS1Q/**H01 4011—2006目 次前言 II1 范围 12 规范性引用文件 13 术语和定义 14 产品分类 25 基本参数 36 技术要求 37 试验方法 48 检验规则 59 标志、包装及贮存 7I前 言为了适应我公司开发加湿器产品的需要，规定加湿器产品的型式、基本参数、技术要求、试验方法、检验规则、标志、包装和储存等方面的要求，特制定加湿器的企业产品标准本标准由中山市强力电器科技有限公司产品开发中心提出 本标准由中山市强力电器科技有限公司产品开发中心归口 本标准主要起草人：***、*** 本标准第一次出版加湿器1 范围本标准规定了加湿器产品的型式、基本参数、技术要求、试验方法、检验规则、标志、包装和储存本标准适用于家用和类似用途的加湿器本标准也适用于在公共场所使用的和医疗用途的加湿器本标准不适用于：——专门为工业设计的加湿器。
——在有腐蚀性和爆炸性气体（粉尘、蒸汽和气体）的地方使用的加湿器2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本凡是不注日期的引用文件，其最新版本适用于本标准GB 191-2000 包装储运图示标志GB/T 1019-1989 家用电器包装通则GB/T 2828.1-2003 计数抽样检验程序 第1部分：按接收质量限（AOL）检索的逐批检验抽样计划GB/T 2829-2002 周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB/T 4214.1-2000 升学 家用电器及类似用途器具噪声测试方法 第1部分：通用要求（eqv IEC 60704-1:1997）GB 4706.1-2005 家用和类似用途电器的安全 第一部分：通用要求GB 4706.48-2000 家用和类似用途电器的安全 加湿器的特殊要求GB 5296.2-1999 消费品使用说明 家用和类似用途电器的使用说明GB/T 13306-1991 标牌GB/T 18801-2002 空气净化器UL 998 UL Standard for Safety Humidifiers Third Edition3 术语和定义下列术语和定义适用于本标准3.1 加湿器（Humidifiers）装在一个容器内，液体水经过雾化或蒸发后并散发到空气中，该系统可以包括一个风动装置或空气循环系统。
3.2 超声波型加湿器（Ultrasonic-type appliance）通过高频振荡将水雾化为1-5微米的超微粒子，并通过风动装置扩散到空气中从而对环境加湿的加湿器称为超声波型加湿器3.3 电极式加湿器（Electrode-appliance）亦被称为电热式加湿器，通过加湿器中的电热装置，使水的温度升高变成水蒸汽，再通过送风系统将水蒸汽扩散到空气中，达到对空气进行加湿的目的，该型式的加湿器称为电极式加湿器3.4 纯净型加湿器（Pureness-appliance）应用扩散原理，依靠空气循环系统和过滤蒸发器将空气加湿和过滤，该型式的加湿器称为纯净型加湿器3.5 加湿量（quality of water）加湿器单位小时内向空气中散发的水量，单位：ml/h或gal/day (加仑/天，1gal=3.785L)4 产品分类4.1 加湿器的产品名称代号为： *代表“加湿器”4.2 产品型式按照水分蒸发的形式分：a) 超声波型（用*表示）b) 电极式（用*表示）c) 纯净型（用*表示）d) 超声波型+电极式复合型（用*表示）新开发的其它原理的或复合式的加湿器分别用其它字母表示4.3 规格加湿器的规格为水箱容积（升）的10倍数值。
规格有5、10、15、20、25、30、35、40、45、50、55、60、65、70、75、80、85、90、95、100、105、110……4.4 加湿器控制方式有3种，见表1，不表示时代表该产品的控制方式为机械式表1 项 目功能名称代号控制方式机械式*普通电子式*电子遥控式（Remote-control）*4.5 设计代号用A、B、C……表示，如果字母不够用时，设计代号可拓展AA至YY4.6 派生设计代号用2、3、4……表示4.7 产品型号命名4.7.1 产品型号命名的基本要求a) 型号采用大写拉丁字母、数字、中短杠和点等组成，特殊情况时可以使用小写字母b) 字母I、O、Z等易与数字混淆，一般尽量不采用c) 产品型号应该简洁、明了和易于识别d) 产品型号中应包含产品主要功能特点和技术参数e) 应客户要求设计的机型应采用客户所提供或要求的机型代号4.7.2 加湿器产品型号构成以及含义如下：示例 ：****-*所表达的信息为：水箱容积为3L的超声波型加湿器控制方式为机械式所表达的信息为：水箱容积为3.5L的超声波+电加热复合型加湿器控制方式为电子式5 基本参数5.1 加湿器产品类型的噪音应符合表2的规定表2 序号产品类型声功率级/dB(A)1超声波型≤352电极式≤423纯净型≤604超声波型+电极式≤356 技术要求6.1 加湿器应符合本标准的规定，并按经规定程序批准的图样及技术文件制造。
6.2 环境适应性在下列条件下应能正常工作：a）电源频率为（50±1)Hz；电压为（187∽242）V； b）环境温度2℃∽40℃； c）相对湿度为≤90％； d) 周围空气中无易燃、易爆、腐蚀性气体和导电尘埃、无剧烈震动等6.3 产品性能6.3.1 雾化状况开机5秒内有雾喷出，雾化均匀，不允许有漏雾现象6.3.2 带负离子的加湿器，负离子电压应不大于标称值，负离子浓度应不小于标称值，工作过程中所产生的臭氧浓度必须小于0.05ppm6.3.3 加湿器的加湿量按照本标准试验时，其允许误差为标称值的±20%6.3.4 缺水自动停机功能整机处于工作状态，按下浮子后雾化立即停止工作6.4 功率实际输入功率应符合GB 4706.1第10章的要求6.5 密封性能按7.10的密封试验进行测试，产品不能有漏水现象6.6 安全要求加湿器的安全性能应符合GB 4706.1和GB4706.48的规定，外销产品应该符合UL 998的相关要求或销往国家或地区的相关要求6.7 外观要求6.7.1 各零部件表面应平整、光滑、不得有气泡、斑点及明显划痕等缺陷6.7.2 电镀件主要表面应光滑，不应有剥落、露底、气泡、变形等缺陷。
6.7.3 涂敷件表面平整光滑，涂层牢固，不应有斑点、针孔、气泡和脱落等缺陷6.7.4 加湿器的铭牌、商标、安全警语等标志应齐全6.8 当电源电压在198V∽242V波动时，加湿器应能启动并正常工作出口产品电源电压的波动范围按照相关国家和地区的要求6.9 加湿器的A计权声功率噪声要求见表26.10 加湿器的滤网材料的净化寿命应不小于2000h6.11 电镀件防锈电镀件按本标准7.5盐雾试验后，在棱角及锐边2mm范围内，每100cm²表面积内的锈点和锈迹不应超过3个，每个锈点和锈迹不应超过1mm²，当试件表面积小于100 cm²时，则不应出现锈点和锈迹6.12 涂层牢固性涂覆件按本标准7.6方法试验后，涂层脱落的格数不应超过15%7 试验方法7.1 测试条件7.1.1 环境条件a）环境温度（20±5）℃；b）相对湿度为≤80％；c）室内无明显气流，无强烈阳光照射或其它外界热源辐射d) 测试加湿器的加湿量和测试机身积水，试验舱按照GB/T 18801附录A的要求建造，内部相对湿度为（30±5）%，温度保持在（25±3）℃7.1.2 试验电源a）电压（220±2.2）V；b）频率（50±0.5）Hz，交流正弦波。
7.2 试验设备的准备工作：试验用仪器仪表的性能、精度、量程应满足被测试量的要求将被检测装置按使用说明安装好，并检查运行状况如果加湿器的加湿量是多档可调的，应调节至最大7.3 产品的安全检验项目按照GB 4706.1和GB 4706.48进行检验7.4 加湿器的外观质量，用目视的方法检查是否符合6.7的要求7.5 电镀件防锈试验电镀件按GB/T 2423.17方法进行24小时盐雾测试，应符合6.11的要求7.6 涂层牢固性试验在零件外表面任取长10mm、宽10mm面积的涂覆件，用刀片各划11条间隔1mm，深达底材表面的平行切痕，用氧化锌医用胶布贴牢该部位，然后沿垂直于表面的方向快速撕下，在划痕范围内，每小格漆膜保留不足70%的视为该小格脱落试验结果应符合本标准6.12要求7.7 启动试验在最不利位置和最低档位，在198V和242V下分别启动加湿器三次，两次启动之间应留有足够的间歇时间，以便加湿器完全停止工作7.8 带负离子的加湿器，用大气负离子测量仪器测量负离子的浓度，用静电电压仪测量负离子电压，用臭氧浓度测试仪测量加湿器工作过程中所产生的臭氧浓度，测试结果应符合6.3.2的要求。
7.9 测试加湿量的试验7.9.1 测试方法a) 将加湿器（水箱装满水）放置在试验舱中间位置，距离地面1m高b) 静置稳定45分钟后，用电子天平称量整机重量W0（单位：KG）（精度为0.001）c) 通电运行，每运行1h，用电子天平称量整机重量Wd) 至少连续测量5h，重量分别用W1、W2等（单位：KG）表示ΔW为每两次重量测量的变化值e) 加湿量的体积计算（ΔW/1）X1000，则每次的加湿量为（ΔW/1）X10007.9.2 加湿量计算以各次加湿量的平均值作为加湿器的加湿量值7.10 漏水试验7.10.1 测试方法根据测漏仪的使用要求，将待测加湿器接入测漏仪相应接口上，调节测漏仪面板上的调节阀旋钮，对加湿器通以10Kpa±2的气压，保持10s测漏仪自动进行粗测和精测试验，并显示泄露值如果泄露率在0-3ml/h的范围内，合格灯亮若泄露率超出该允许范围，不合格灯亮，同时发出声、光报警信号7.10.2 要求：加湿器在测试过程中，智能测漏仪并无声、光报警现象发生7.11 机身表面积水试验7.11.1 测试方法将加满水的加湿器放在试验舱的中间位置，离地面高度0.5M-1M，以最大加湿量运行5h后，观察周围及地面情况。
7.11.2 要求：加湿器运行过程中，机身表面无积水，机身周围也应无积水7.12 噪声试验按GB/T 4214.1的有关规定进行加湿器放在距离地面0.4M的支架上，以1M为测量半径，采用半球包络面测量，在此包络面上均布。
