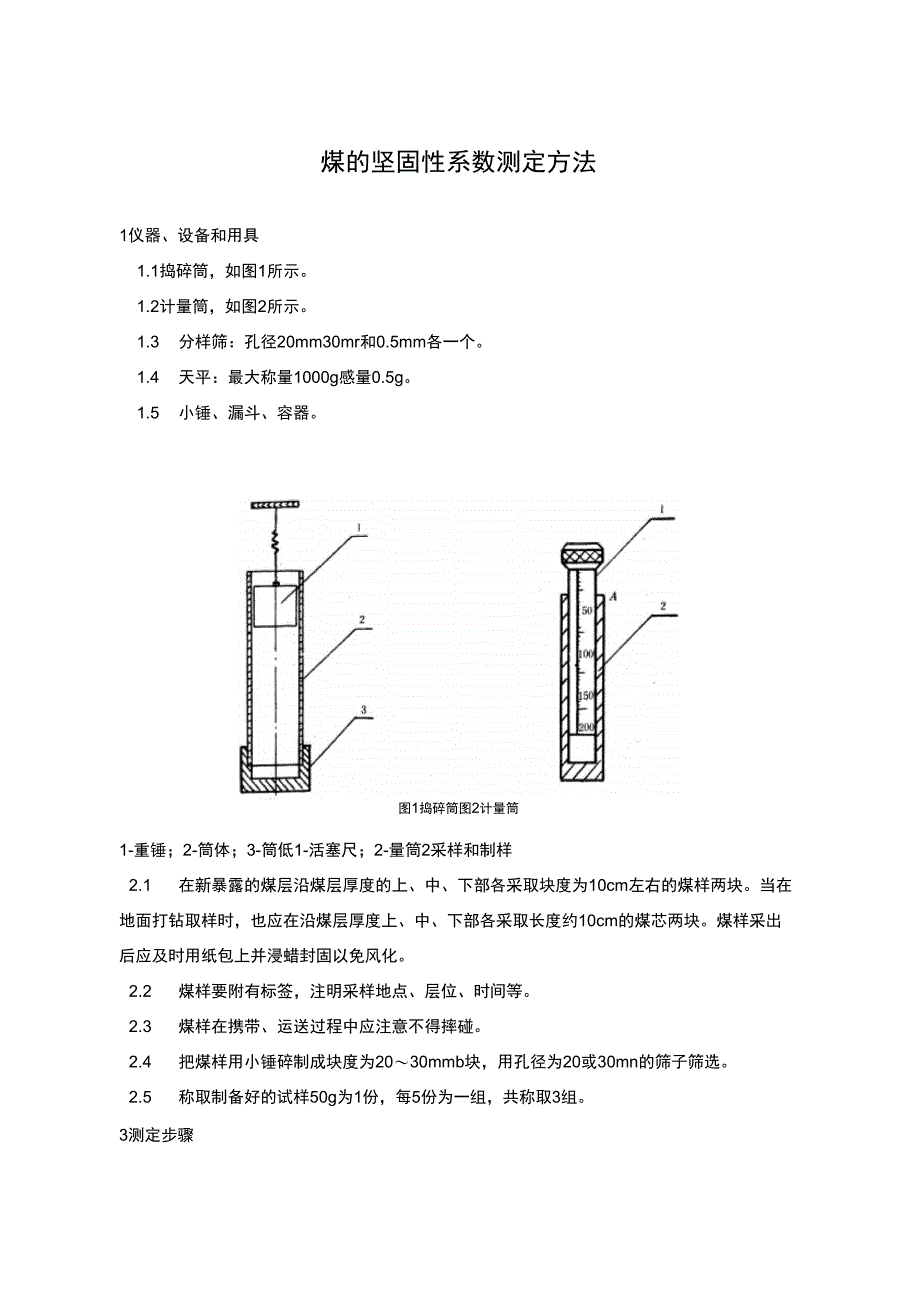

煤的坚固性系数测定方法1仪器、设备和用具1.1捣碎筒，如图1所示1.2计量筒，如图2所示1.3 分样筛：孔径20mm30mr和0.5mm各一个1.4 天平：最大称量1000g感量0.5g1.5 小锤、漏斗、容器图1捣碎筒图2计量筒1-重锤；2-筒体；3-筒低1-活塞尺；2-量筒2采样和制样2.1 在新暴露的煤层沿煤层厚度的上、中、下部各采取块度为10cm左右的煤样两块当在地面打钻取样时，也应在沿煤层厚度上、中、下部各采取长度约10cm的煤芯两块煤样采出后应及时用纸包上并浸蜡封固以免风化2.2 煤样要附有标签，注明采样地点、层位、时间等2.3 煤样在携带、运送过程中应注意不得摔碰2.4 把煤样用小锤碎制成块度为20〜30mmb块，用孔径为20或30mn的筛子筛选2.5 称取制备好的试样50g为1份，每5份为一组，共称取3组3测定步骤3.1将捣碎筒放置在混凝土或水泥地板中2cm厚的铁板上，放入试样1份，将质量为2.4kg的重锤提高到600mm锤底面至筒底上表面）高度，使其自由落下冲击试样，每份冲击3次，把5份捣碎后的试样装在同一容器中3.2把每组（5份）捣碎后的试样一起倒入孔径0.5mm分样筛中筛分，端平分样筛轻筛，筛动幅度约200mm卩可，筛至不再漏下煤粉为止。
3.3把筛下的粉末用漏斗装入计量筒内，轻轻敲打使其密实然后轻轻插入具有刻度的活塞尺与筒内粉末面接触在计量筒口相平的A处（见图2）读数为丨（即粉末在计量筒内实际测量高度，读至毫米）当丨》30mm寸，冲击次数n即可定为3次，按以上步骤继续进行其他各组的测定若丨＜30mr时，则第一组试样作废，每份试样冲击次数n改为5次，按以上步骤进行冲击、筛分和测量，仍以每5份作一组，测得煤粉高度丨4坚固性系数的计算坚固性系数按下式计算：r20nf=丨式中：f――坚固性系数；n——每份试样冲击次数，次；丨每组试样筛下煤粉的计量高度，mm平均测定3组（每组5份），取算术平均值，计算结果取一位小数试验报告中列出每组测定结果及3组的算术平均值附录A煤的坚固性系数测定记录表测定日期:煤样编号煤种类另V试样编号冲击次数n计量筒读数lmm坚固性系数ff的平均值备注测定:计算:。
