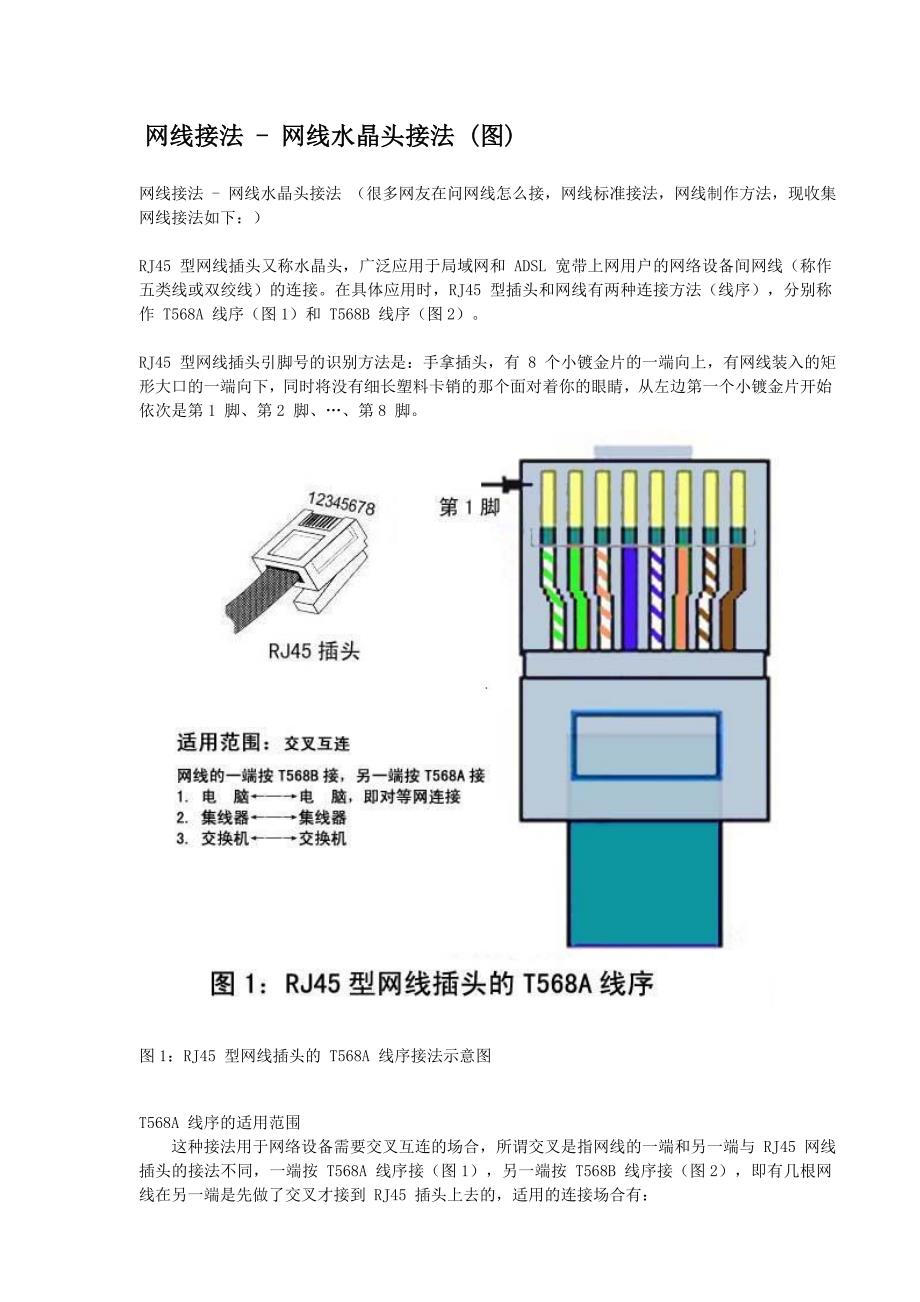

网线接法 - 网线水晶头接法 (图)网线接法 - 网线水晶头接法 （很多网友在问网线怎么接，网线标准接法，网线制作方法，现收集网线接法如下：）RJ45 型网线插头又称水晶头，广泛应用于局域网和 ADSL 宽带上网用户的网络设备间网线（称作五类线或双绞线）的连接在具体应用时，RJ45 型插头和网线有两种连接方法（线序），分别称作 T568A 线序（图 1）和 T568B 线序（图 2）RJ45 型网线插头引脚号的识别方法是：手拿插头，有 8 个小镀金片的一端向上，有网线装入的矩形大口的一端向下，同时将没有细长塑料卡销的那个面对着你的眼睛，从左边第一个小镀金片开始依次是第 1 脚、第 2 脚、…、第 8 脚图 1：RJ45 型网线插头的 T568A 线序接法示意图T568A 线序的适用范围这种接法用于网络设备需要交叉互连的场合，所谓交叉是指网线的一端和另一端与 RJ45 网线插头的接法不同，一端按 T568A 线序接（图 1），另一端按 T568B 线序接（图 2），即有几根网线在另一端是先做了交叉才接到 RJ45 插头上去的，适用的连接场合有：1. 电 脑←—→电 脑，称对等网连接，即两台电脑之间只通过一条网线连接就可以互相传递数据；2. 集线器←—→集线器；3. 交换机←—→交换机。
T568A 线序的接法如图 1 所示，RJ45 型网线插头各脚与网线颜色标志的对应关系是：插头脚号 网线颜色1 ———— 绿白2 ———— 绿3 ———— 橙白4 ———— 蓝5 ———— 蓝白6 ———— 橙7 ———— 棕白8 ———— 棕图 2：RJ45 型网线插头的 T568B 线序接法示意图T568B 线序的适用范围一、直连线互连网线的两端均按 T568B 接1. 电 脑←—→ADSL 猫2. ADSL 猫←—→ADSL 路由器的 WAN 口3. 电 脑←—→ADSL 路由器的 LAN 口4. 电 脑←—→集线器或交换机二、交叉互连网线的一端按 T568B 接，另一端按 T568A 接1. 电 脑←—→电 脑，即对等网连接2. 集线器←—→集线器3. 交换机←—→交换机T568B 线序的接法如图 2 所示，RJ45 型网线插头各脚与网线颜色标志的对应关系是：插头脚号 网线颜色1 ———— 橙白2 ———— 橙3 ———— 绿白4 ———— 蓝5 ———— 蓝白6 ———— 绿7 ———— 棕白8 ———— 棕 两台电脑通过网线直接连接（即对等网）的有关设置上面已经提到两台电脑之间通过网线进行连接时，RJ45 型网线插头与网线的接法是：一端按 t568a 线序接，一端按 t568b 线序接，然后网线经 RJ45 插头播入要连接电脑的网线插口中，这就完成了两台电脑间的物理连接。
但是这时两台电脑间不一定马上就能进行数据传送，还必须进行相关的设置：1. 指定每台电脑的 ip 地址： 可以选择 192.168.0.1 ——192.168.0.254 之间任何值作为这两台电脑的 ip 地址，注意 ip 地址不要重复使用2. 设置每台电脑的子网掩码为： 255.255.255.0 3. 设置每台电脑的网关一样：例如，如果第一台电脑的 ip 地址是 192.168.0.1，第二台电脑的 ip 地址是 192.168.0.2，则第一台电脑和第二台电脑的网关都应该是 192.168.0.1 或都是 192.168.0.2，或者网关取192.168.0.1 ——— 192.168.0.254 之间任何值，例如两台机子的网关都取 192.168.0.1004. 设置要访问电脑的硬盘为共享：设置共享的方法与局域网中的操作相同 完成了上面 1. —— 4. 项的设置后，在电脑的“网上邻居”中就可以看到互相连接的电脑了，接下来就可以像局域网那样用“复制－粘贴”互相传送数据了网线接法 - 网线插座接法 (图) EIA/TIA 的布线标准中规定了两种双绞线的线序 568A 与 568BT568A 的接法是：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕T568B 的接法是：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕A 和 B 的不同之处其实就是 1 和 3、2 和 6 号线的位置互换一下。
100BASE-T4 RJ-45 对双绞线的规定如下： 1、2 用于发送，3、6 用于接收，4、5，7、8 是双向线 1、2 双绞，3、6 双绞，4、5 双绞，7、8 双绞 下面我们来给大家讲一下墙壁网线插座接法：请看下面这个示意图 答案： 按 B 类做，根据上面提示的颜色，把网线相对应颜色的线用打线钳卡下去这样就可以了，然后有电脑测试一下，基本上就可以了网线模块制作 几种网线的水晶头接法图解我按了这普通 “正常的”网线模块，像以下的这种的顺序来按，也是不通，显示没插入网线..测了好几次，后来我同事昨天去看一下，也搞了很久，2 个小时左右回来了，我问 他怎么搞的，他说要相反就通了...没什么注明的单单一个模块的(空白的，生产商也太简便了一点吧)我晕了，大家以后要买网线模块就买以下介绍 的这种哈（这种是比较正规的）哈哈网线模块制作开始：先来认识一下网线模块，这个就是装在家里网线插座后面的模块 ，左右两面，上面 A、B 表示的是两种不同的打线方式，任选一种即可再来认识一下打线的工具：下面开始打线了，首先还是先把网线的外皮剥掉，这次可以剥得长点儿，便于后面打线露出了四组双绞线：将线分成左右两组，按照 A 或者 B 的方式把相应颜色的线卡在模块相应的位置：在打线之前我们再来认识一下这个打线的工具：这是打线工具的头，金属的一边（下图右边）是一个类似剪刀的头，可以剪掉多余的线头。
下面开始打线，用工具压住模块和线，用力压下去，将线卡在模块里面，并把多余的线头剪掉将其他的线都按照一样的方式打好所有的线都打好后就可以将模块装到 86 盒面板上了注：1）一一对应接法即双绞线的两端芯线要一一对应，即如果一端的第 1 脚为绿色，另一端的第 1脚也必须为绿色的芯线，这样做出来的双绞线通常称之为“直连线”但要注意的是 4 个芯线对通常不分开，即芯线对的两条芯线通常为相邻排列，这个，由于太简单且随意，图上未标出这种网线一般是用在集线器或交换机与计算机之间的连接2）1－3、2－6 交叉接法虽然双绞线有 4 对 8 条芯线，但实际上在网络中只用到了其中的 4 条，即水晶头的第 1、第 2 和第 3、第 6 脚，它们分别起着收、发信号的作用这种交叉网线的芯线排列规则是：网线一端的第 1 脚连另一端的第 3 脚，网线一端的第 2 脚连另一头的第 6 脚，其他脚一一对应即可这种排列做出来的通常称之为“交叉线.例如，当线的一端从左到右的芯线顺序依次为：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕，另一端从左到右的芯线顺序则应当依次为：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕这种网线一般用在集线器（交换机）的级连、服务器与集线器（交换机）的连接、对等网计算机的直接连接等情况下。
经常用于两台电脑直接互连传送数据！（3）100M 接法这是一种最常用的网线制作规则所谓 100M 接法，是指它能满足 100M 带宽的通讯速率它的接法虽然也是一一对应，但每一脚的颜色是固定的，具体是：第 1 脚——橙白、第 2 脚——橙色、第 3 脚——绿白、第 4 脚——蓝色、第 5 脚——蓝白、第 6 脚——绿色、第 7 脚——棕白、第 8 脚——棕色，从中可以看出，网线的 4 对芯线并不全都是相邻排列，第 3 脚、第 4 脚、第 5 脚和第 6 脚包括 2对芯线，但是顺序已错乱这种接线方法也是应用于集线器（交换机）与工作站计算机之间的连接，也就是“直连线”所应用的范围。
