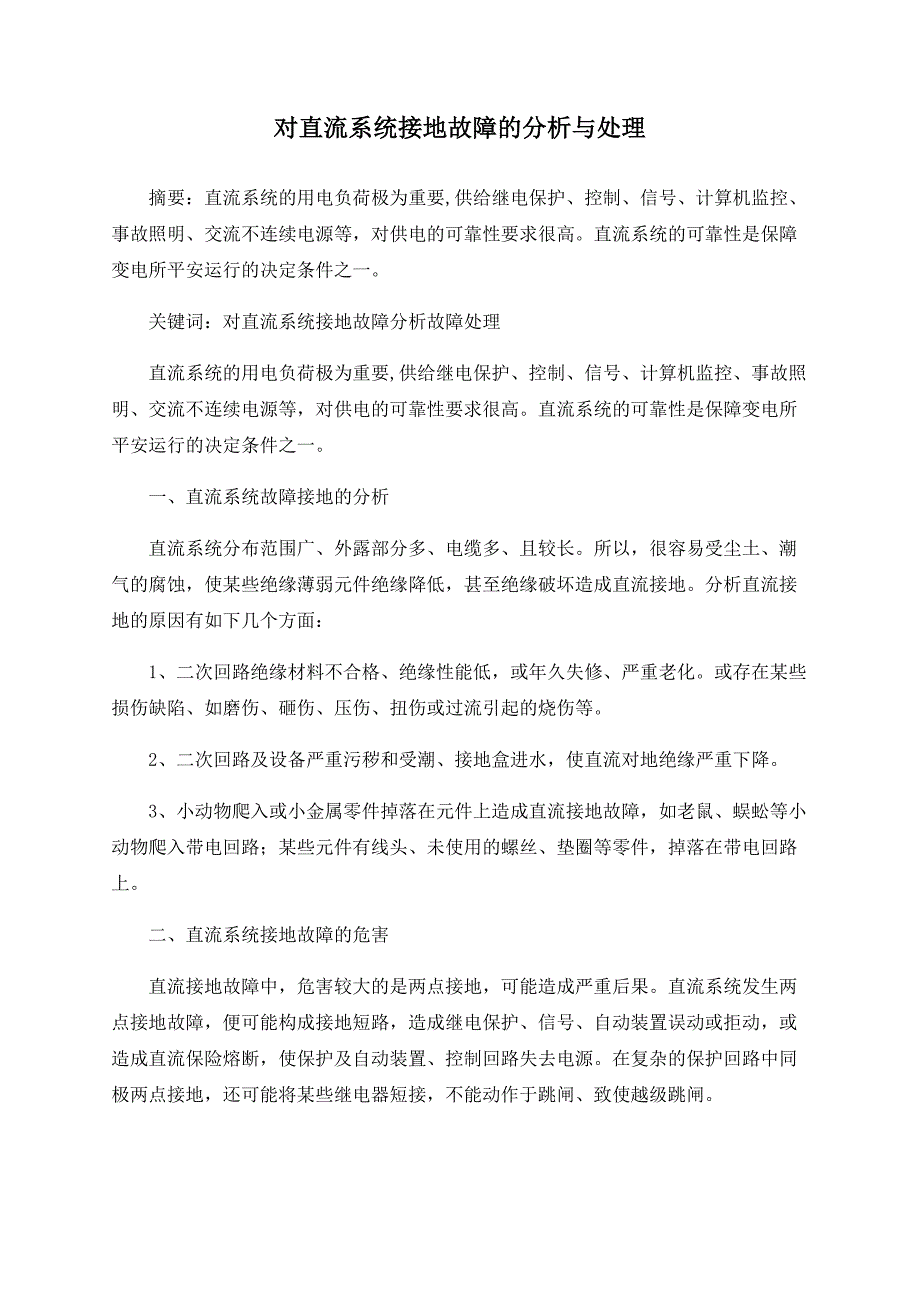

对直流系统接地故障的分析与处理 摘要：直流系统的用电负荷极为重要,供给继电保护、控制、信号、计算机监控、事故照明、交流不连续电源等，对供电的可靠性要求很高直流系统的可靠性是保障变电所平安运行的决定条件之一 关键词：对直流系统接地故障分析故障处理 直流系统的用电负荷极为重要,供给继电保护、控制、信号、计算机监控、事故照明、交流不连续电源等，对供电的可靠性要求很高直流系统的可靠性是保障变电所平安运行的决定条件之一 一、直流系统故障接地的分析 直流系统分布范围广、外露部分多、电缆多、且较长所以，很容易受尘土、潮气的腐蚀，使某些绝缘薄弱元件绝缘降低，甚至绝缘破坏造成直流接地分析直流接地的原因有如下几个方面： 1、二次回路绝缘材料不合格、绝缘性能低，或年久失修、严重老化或存在某些损伤缺陷、如磨伤、砸伤、压伤、扭伤或过流引起的烧伤等 2、二次回路及设备严重污秽和受潮、接地盒进水，使直流对地绝缘严重下降 3、小动物爬入或小金属零件掉落在元件上造成直流接地故障，如老鼠、蜈蚣等小动物爬入带电回路；某些元件有线头、未使用的螺丝、垫圈等零件，掉落在带电回路上 二、直流系统接地故障的危害 直流接地故障中，危害较大的是两点接地，可能造成严重后果。
直流系统发生两点接地故障，便可能构成接地短路，造成继电保护、信号、自动装置误动或拒动，或造成直流保险熔断，使保护及自动装置、控制回路失去电源在复杂的保护回路中同极两点接地，还可能将某些继电器短接，不能动作于跳闸、致使越级跳闸 1．直流正极接地，有使保护及自动装置误动的可能因为一般跳合闸线圈、继电器线圈正常与负极电源接通，假设这些回路再发生一直接地，就可能引起误动作如图：直流接地发生A、B两点时，将1LJ、2LJ接点短接，使ZJ误动作跳闸A、两点接地时，ZJ接点被短接而误动作跳闸A、D两点，F、D两点接地，同样都能造成开关误跳闸同理，两点接地还可能造成误合闸，误报信号 2、直流负极接地，有使保护自动装置回绝动作的可能因为，跳、合闸线圈、保护继电器会在这些回路再有一点接地时，线圈被接地点短接而不能动作同时，直流回路短路电流会使电源保险熔断，并且可能烧坏继电器接点，保险熔断会失去保护及操作电源如下列图：直流接地故障发生在B、E两点，ZJ线圈被短接，保护动作时ZJ不能动作，开关将不能跳闸且保险将会D、E两点接地时，TQ线圈被短接，保护动作时及操作时开关拒跳，同理，两点接地开关也可能合不上 直流系统接地故障，不仅对设备不利，而且对整个电力系统的平安构成威胁。
因此，规程上规定直流接地到达下述情况时，应停顿直流网络上的一切工作，并进展选择查找接地点，防止造成两点接地 1、直流电源为220伏者，接地在50伏以上 2、直流电源为24伏者，接地在6伏以上 三、直流系统接地故障的处理： 查找直流接地故障的一般顺序和方法： 1、分清接地故障的极性，分析故障发生的原因 2、假设站内二次回路有工作，或有设备检修试验，应立即停顿拉开其工作电源，看信号是否消除 3、用分网法缩小查找范围，将直流系统分成几个不相联络的部分注意：不能使保护失去电源，操作电源尽量用蓄电池带 4、对于不太重要的直流负荷及不能转移的分路，利用“瞬时停电〞的方法，查该分路中所带回路有无接地故障 5、对于重要的直流负荷，用转移负荷法，查该分路而带回路有无接地故障查找直流系统接地故障，后随时与调度联络，并由二人及以上配合进展，其中一人操作，一人监护并监视表计指示及信号的变化利用瞬时停电的方法选择直流接地时，应按照以下顺序进展： ①断开现场临时工作电源； ②断合事故照明回路； ③断合同信电源； ④断合附属设备； ⑤断合充电回路； ⑥断合合闸回路； ⑦断合信号回路； ⑧断合操作回路； ⑨断合蓄电池回路； 在进展上述各项检查选择后仍未查出故障点，那么应考虑同极性两点接地。
当发现接地在某一回路后，有环路的应先解环，再进一步采用取保险及拆端子的方法，直至找到故障点并消除转贴于论文联盟.ll. 四、查找接地故障时的本卷须知： 1、瞬停直流电源时，应经调度同意，时间不应超过3秒钟，动作应迅速，防止失去保护电源及带有重合闸电源的时间过长 2、为防止误判断，观察接地现象是否消失时，应从信号、光字牌和绝缘监察表计指示情况综合判断 3、尽量防止在顶峰负荷时进展 4、防止人为造成短路或另一点接地，导致误跳闸 5、按符合实际的图纸进展，防止拆错端子线头，防止恢复接线时遗留或接错；所拆线头应做好记录和标记 6、使用仪表检查时，表计内阻应不低于2000欧/伏 7、查找故障，必须二人及以上进展，防止人身触电，做好平安监护 8、防止保护误动作，必要时在顺断操作电源前，解除可能误动的保护，操作电源正常后再投入保护转贴于论文联盟.ll.。
