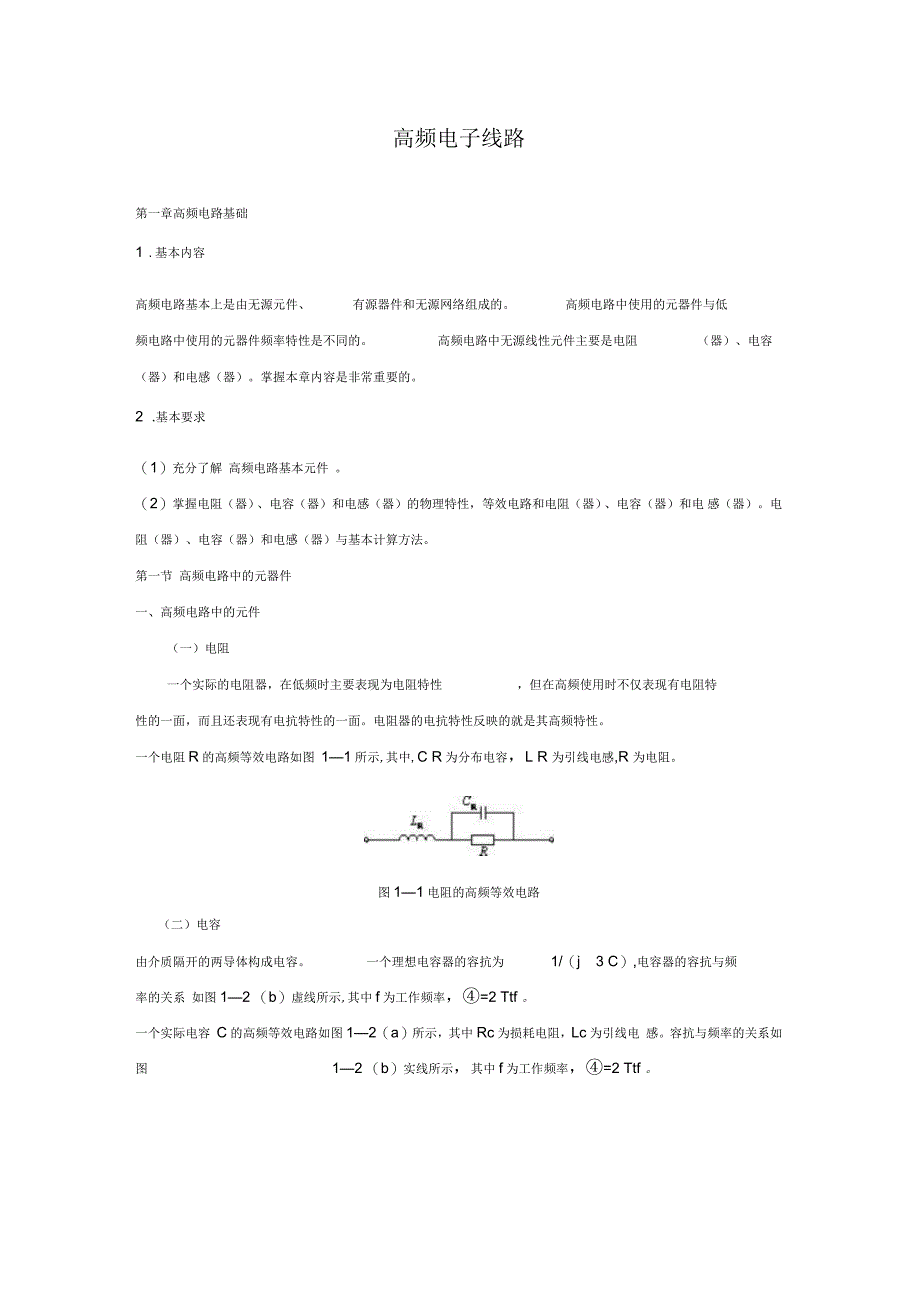

高频电子线路第一章高频电路基础1 .基本内容高频电路基本上是由无源元件、 有源器件和无源网络组成的 高频电路中使用的元器件与低频电路中使用的元器件频率特性是不同的 高频电路中无源线性元件主要是电阻 （器）、电容（器）和电感（器）掌握本章内容是非常重要的2 .基本要求（1）充分了解 高频电路基本元件 2）掌握电阻（器）、电容（器）和电感（器）的物理特性，等效电路和电阻（器）、电容（器）和电 感（器）电阻（器）、电容（器）和电感（器）与基本计算方法第一节 高频电路中的元器件一、高频电路中的元件（一）电阻一个实际的电阻器，在低频时主要表现为电阻特性 ，但在高频使用时不仅表现有电阻特性的一面，而且还表现有电抗特性的一面电阻器的电抗特性反映的就是其高频特性一个电阻R的高频等效电路如图 1—1所示,其中,C R为分布电容，L R 为引线电感,R 为电阻图1—1电阻的高频等效电路（二）电容由介质隔开的两导体构成电容 一个理想电容器的容抗为 1/（j 3 C）,电容器的容抗与频率的关系 如图1—2 （b）虚线所示,其中f为工作频率，④=2 Ttf 一个实际电容 C的高频等效电路如图1—2（a）所示，其中Rc为损耗电阻，Lc为引线电 感。
容抗与频率的关系如图 1—2 （b）实线所示，其中f为工作频率，④=2 Ttf a）电容器的等效电路；（b ）电容器的阻抗特性（三）电感理想高频电感器 L的感抗为j coL,其中3为工作角频率实际高频电感器存在分布电容和损耗电阻，自身谐振频率 SRF在SRF上，高频电感阻抗的幅值最大，而相角为零，特性如图1—3所示顿率f图1 — 3高频电感器的自身谐振频率 SRF二、高频电路中的有源器件（一）二极管半导体二极管在高频中主要用于检波、调制、解调及混频等非线性变换电路中二）晶体管与场效应管（FET）在高频中应用的晶体管仍然是双极型晶体管和各种场效应管， 在外形结构方面有所不同 高频晶体管有两大类型：一类是作小信号放大的高频小功率管 ，对它们的主要要求是高增益和低噪声；另一类为高频功率管，其在高频工作时允许有较大管耗，且输出功率较大三）集成电路 用于高频的集成电路的类型和品种主要分为通用型和专用型两种第二章 高频小信号放大器1. 基本内容高频小信号放大器主要用于放大高频小信号 , 属于窄带放大器 由于采用谐振回路作负载，解决了放大倍数、 通频带宽、 阻抗匹配等问题， 高频小信号放大器又称为小信号放谐振放大器。
就放大过程而言，电路中的晶体管工作在小信号放大区域中， 非线性失真很小一方面可以对窄带信号实现不失真放大，另一方面又对带外信号滤除 , 有选频作用因此，从原理上深刻理解谐振负载的选频和阻抗变换作用，对于我们掌握本章内容是非常重要的为了便于以后的学习， 对电子器件非线性工作特性及 LC 谐振网络等有关知识作扼要的补充说明2. 基本要求(1) 充分了解高频小信号放大器的工作原理及特点2) 掌握高频小信号放大器的电路组成、晶体管工作的内部物理机制、高频参数、高频等效电路、参数等效电路3) 掌握高频小信号放大器放大倍数、输入阻抗、出入阻抗的计算公式的推导与使用方法4) 充分理解高频小信号放大器的内部反馈及稳定工作条件 , 掌握消除内部反馈的原理与基本方法5) 掌握高频小信号放大器阻抗匹配、接入系数的概念与基本计算方法第一节 概述一、高频小信号放大器的功能高频小信号放大器是通信设备中常用的功能电路， 它所放大的信号频率在数百千赫至数百兆赫 高频小信号放大器的功能是实现对微弱的高频信号进行不失真的放大， 从信号所含频谱来看，输入信号频谱与放大后输出信号的频谱是相同的高频小信号放大器对微弱的高频信号进行不失真的放大的输入输出波形如动画二、高频小信号放大器的分类按元器件分为：晶体管放大器、场效应管放大器、集成电路放 大器 ;按频带分为：窄带放大器、宽带放大器 ;按电路形式分为：单级放大器、多级放大器按负载性质分为：谐振放大器、非谐振放大器三、高频小信号放大器的主要性能指标1. 电压增益与功率增益 :电压增益等于放大器输出电压与输入电压之比； 而功率增益等于放大器输出给负载的功率与输入功率之比。
2. 频带宽度 :放大器的电压增益下降到最大值的 倍时，所对应的频带宽度 常用24f0.7来表示3. 矩形系数：矩形系数是表征放大器选择性好坏的一个参量其定义为 :K r0.1 =2 △ f0.1 / 2 △ f0.7 （2-1）式中，24f0.7为放大器的通频带 ；24f0.1为放大器的电压增益下降至最大值的 0.1倍时所对应的频带宽度4. 工作稳定性：指放大器的直流偏置、 晶体管参数、 电路元件参数等发生可能变化时， 放大器主要性能的稳定程度5. 噪声系数：是用来表征放大器的噪声性能好坏的一个参量第三章 高频功率放大器1. 基本内容高频功率放大器（简称高频功放）主要用于放大高频信号或高频已调波（即窄带）信号由于采用谐振回路作负载，解决了大功率放大时的效率、失真、阻抗匹配等问题，因而高频功率放大器通常又称为谐振功率放大器就放大过程而言，电路中的功率管是在截止、放大至饱和等区域中工作的，表现出了明显的非线性特性但其效果 : 一方面可以对窄带信号实现不失真放大 ; 另一方面又可以使电压增益随输入信号大小变化，即实现非线性放大因此，从原理上深刻了解这一特点，在电路上充分理解谐振负载的选频和阻抗变换作用以及负载、调制、放大等外部特性，对于我们掌握本章内容是非常重要的。
2. 基本要求（ 1 ） 充分了解高频功率放大器的工作原理及特点 2 ） 深刻理解高频功率放大器动态特性的含义，三种工作状态的特点及判别掌握欠压、临界状态下功放性能指标的估算方法 3 ） 充分理解高频功率放大器的负载特性、调制特性和放大特性 4 ） 了解高频功率放大器实际电路中的直流馈电方法和阻抗匹配的概念第一节 概述一、 高频功率放大器的功能高频功率放大器的主要功能是用小功率的高频输入信号去控制高频功率放大器将直流电源供给的能量转换为大功率高频能量输出 , 它主要应用于各种无线电发射机中二、 高频功率放大器的主要技术指标1. 高频输出功率 : 输出功率 Po2. 效率Y]:输出功率Po /直流电源功率P=3. 功率增益 : 输出功率 Po/ 输入功率 Pi4. 带宽 B0.7:5. 矩形系数 Kr0.1: 带宽 B0.1/ 带宽 B0.7三、 高频功率放大器的分类高频功率放大器可分为窄带放大器和宽带放大器两类例如 , 中波段调幅广播的载波频率为 （535-1605）kHz, 而传送信息的相对带宽只有 0.6%-1.7%, 发射机中的高频功率放大器一般采用窄带选频网络为负载而对某些特殊要求的通信机 , 要求频率相对变化的范围大由于调谐系统复杂 , 窄带高频功率放大器的应用就受到很大的限制 . 采用传输线变压器作负载可构成宽带高频功率放大器 .高频功率放大器希望输出的谐波分量尽可能小 , 以免对其它频道产生干扰 . 国际对谐波辐射规定是 :(1) 对中波广播来说 , 在空间任一点的谐波场强不得超过基波场强的 0.02%.(2)无论电台的功率有多大 ,在距电台一公里处的谐波场强不得大于 50 v/m.在一般情况下，假如任一谐波的辐射功率不超过 25mW即可认为满足上述要求.第四章 正弦波振荡器1 .基本内容正弦波是电子技术、 通信和电子测量等领域中应用最广泛的波形之一。
能够产生正弦波的电路称为正弦波振荡器 通常， 按工作原理的不同， 正弦振荡器分为反馈型和负载型两种，前者应用更为广泛本章要求掌握反馈型正弦振荡的工作原理， LC振荡器、RC振荡器和晶体振荡器的电路组成、特点、及性能分析方法2 . 基本要求1. 充分理解反馈型正弦振荡原理，即平衡条件、起振条件和稳定条件的含义，并能以此为依据分析各类振荡电路2 .掌握LC振荡电路的构成规则能够熟练画出各种 LC三点式振荡器的交流通路， 判别其类型及估算振荡频率和反馈系数了解起振条件的估算方法及稳幅原理3 .理解振荡器频率稳定度的概念了解影响LC振荡器频率稳定的主要因素及稳频的基本方法4 . 理解石英晶体振荡器的电抗特性及稳频原理掌握晶体振荡器类型判别方法及其特点5 .掌握RC文氏桥振荡器的电路组成特点、振荡频率和起振条件的计算式以及常用的外稳幅措施了解 RC移相式振荡器的组成特点第一节 概述一、振荡电路的功能在没有外加输入信号的条件下， 电路自动将直流电源提供的能量转换为具有一定频率、一定波形和一定振幅的交变振荡信号输出振荡电路的分类1 .按振荡器产生的波形可分为：正弦波振荡器和非正弦波振荡器2 .按产生振荡器的原理可分为：反馈型和负阻型三、振荡电路的主要技术指标振荡电路的主要技术指标是振荡频率、频率稳定度、振荡幅度和振荡波形等。
第五章振幅调制电路1 .基本内容振幅调制是无线通信系统的重要组成部分 在连续波模拟调制中，根据调制载波的参量 不同，分为振幅调制和角度调制两大类， 本章只讨论振幅调制，内容主要包括振幅调制信号 分析，振幅调制的原理、实现方法及电路组成等2基本要求(1) 了解并掌握振幅调制的类型及已调信号的基本特性2)深刻理解非线性电阻(导)器件的相乘作用及其实现信号频谱搬移的原理3)充分理解时变电路中非线性器件的时变电导特性 熟悉掌握线性时变电路的分析方法4)掌握二极管调制器、差动管调制器的工作原理及分析方法了解并能正确使 用集成模拟乘法器第一节概述调制是通讯系统中重要的环节调制可分为模拟调制和数字调制两大类 ，模拟调制分为幅度调制、频率调制、和相位调制一、普通调幅波的数学表达式及其频谱振幅调制的定义是用需传送的信息 "G去控制高频载波振荡电压的振幅， 使其随调制信号"口⑷线性关系变化也就是，若载波信号电压为= U由COSfD/ 调制信号为以Q(.)，据定义普通调幅波的振幅U啾为(力)= U^m + 七则普通调幅波的数学表示式是〃（%） — U 想（fjcoso?, — （，）］ cos 8/ （5-1）设调制信号电压 器Q（，）为k⑺=^Qm cosQ/ = cos2nFt(5-2)其中Q 和尸分别为调制信号的角频率和频率。
通常满足然〉〉尸根据调幅波的定义"m (1)二 U白酬 + ka U0m COS Q， u(t) = Um(t)cosGJct二cm(1 + ma COS QZ) COS 0)ct(5-3)(5-4)上式就是单频调制时的普通调幅波的表达式式中称为包洛函数式中“修为比例系数，现金为调幅指数普通调幅波的波形如图 5-1所示图5-1从图中可以看到，已调幅波的包络形状与调制信号一样， 称为不失真调制从调幅波的波形上看出包洛的最大值 "执max和最小值 °曜min ,为5nmax — U(1 + )“minin —“匚加一加直)可得max + ^mmin(5-5)(5-6)(5-7)有上式可以看出，不失真调制时 ，如这。
