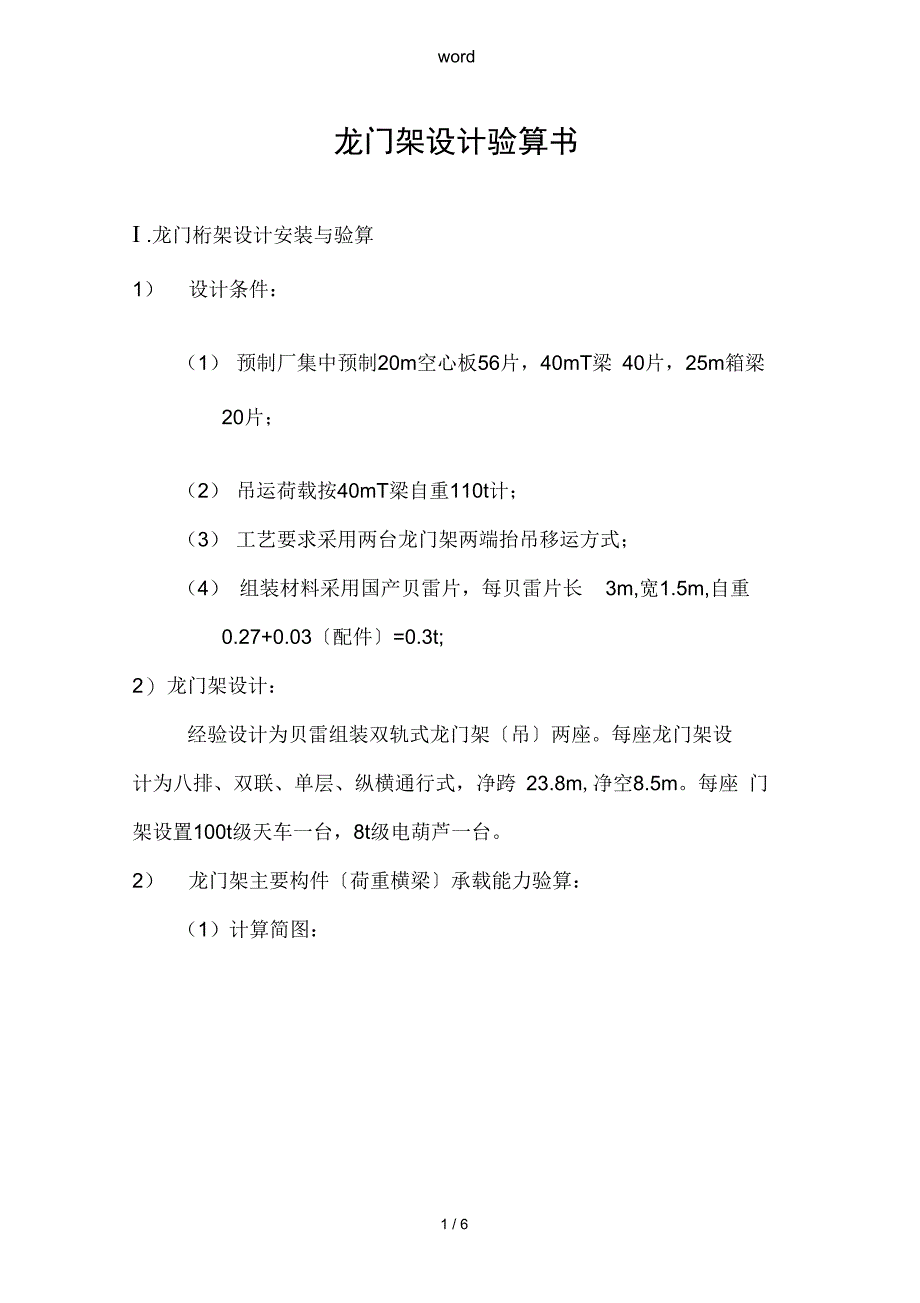

word龙门架设计验算书I .龙门桁架设计安装与验算1） 设计条件：（1） 预制厂集中预制20m空心板56片，40mT梁 40片，25m箱梁20片；（2） 吊运荷载按40mT梁自重110t计；（3） 工艺要求采用两台龙门架两端抬吊移运方式；（4） 组装材料采用国产贝雷片，每贝雷片长 3m,宽1.5m,自重0.27+0.03〔配件〕=0.3t;2） 龙门架设计：经验设计为贝雷组装双轨式龙门架〔吊〕两座每座龙门架设计为八排、双联、单层、纵横通行式，净跨 23.8m,净空8.5m每座 门架设置100t级天车一台，8t级电葫芦一台2） 龙门架主要构件〔荷重横梁〕承载能力验算：（1）计算简图：①门架横梁〔贝雷排架8排、单层拼装〕自重荷载集度:H」② 集中荷载〔仅考虑起吊40mT梁和起吊绞车与吊机自重，不考虑电 葫芦同时启用，梁重110t，其它重15t〕P=110/2+15=70t③ 计算跨径：〔门中心柱距〕④④ 门架计算高度:I 1⑤ 取荷重位于门架跨中时为最不利条件 〔严格论之弯矩最大值在跨中稍偏位置〕：⑶验算目的:① 计算龙门架最大正负弯矩；② 计算门柱底脚水平推力〔4〕计算公式：① 均布荷载下门架内力：水平推力 Hq=ql2 /4h(2k+3)最大负弯矩 MBq二MCq=-(2 /4h(2k+3)最大弯矩 Mqmax=(2k+1)/(2k+3)*ql 2 /8② 集中荷载下门架内力：水平力推 Hp=3pab/2hl(2k+3)最大负弯矩 Mbp二MCp=-3pab/2l(2k+3)最大弯矩 Mpmax=4k+3/(2k+3)*pab/2l③ 以上各式中的K值：K=l2/I 1*h/l〔5〕内力计算〔以上计算参数分别带入公式〕：① K=I2/I 1② 2③ 2 /(4*(2*1/2+3))=-32t • m④ Mqmax=2k+1/2k+3*ql2 2 /(4*8)=32t • m⑤ 2⑥ 2⑦ 2 • m集中荷载与均布〔自重〕荷载内力叠加后：①② • m③ • m〔6〕龙门架在荷重最不利条件下的弯矩图:MB=198.03tm MC=198.03tm〔7〕抗弯强度安全系数：• m当8排单层拼装时，取均匀折减系数 0.8，如此该设计龙门架 容许弯矩为【M】=97.5*8*0.8=624t • m以最大弯矩与容许弯矩相比拟，安全系数：(8)验算结果：原设计龙门架的桁架横梁能满足预制梁板吊运施工要求 〔条件：龙门架两侧双轨道具有足够的耐力和一定的抗水平推力能力，水平推力计得 21.45t〕H .龙门架门柱底承梁设计抗弯强度验算1) 计算验算：① 龙门架两侧门柱设计亦为八排贝雷拼装。
② 单侧门柱总集中荷载计为P=11Ot③ 门柱每排贝雷架为一个均分后的分集中荷载；Pn=110/8=13.75t④ 单侧门柱底承梁根据经验设计为 4*1 4oa工字钢拼盘，但后又每 工字钢腹板单面满焊3 =10mn厚的A3钢板予以以加强2) 验算目的：验算龙门架立柱底承梁〔4*1 4oa〕承受上述8Pn集中荷载的抵抗弯矩能力3) 计算简图：Pn=P/8=110/8=13.75tVA=55t VB=55t1.19m 3X 0.45 2X 0.46 3X 0.45 1.19m3m3m4) 门柱底承梁内力计算：• m〔跨中〕Qmax二RA二RB=55两端支点内侧)5) 4*1 40a工字钢界面抵抗矩Wy值计算：查表：140a的y轴抵抗矩 Wy=1090cm但经腹板加强后〔用3 =10mn厚钢板单面贴焊l40a的腹板〕，每工字 钢已加强局部的抵抗矩 Wj=1*352 /6=204cm3现计算加强后的4*1驱 工字钢底盘梁WzW=Wy+Wy=4(1090+204)=5176cm 36) 工字钢底盘梁〔门柱底承梁〕抗弯强度验算底承梁跨中最大应力：Bmax二Mmax/Wz=102.6*1000*100/5173=1982kg/cr2Bmax=1982kg/cm2 <2150kg/cm2 = [8]7) 验算结论：龙门架单侧门柱底盘梁〔经加强后的 4*1 40a〕能满足抗弯使用要求。
门柱底盘工字钢梁的抗剪强度可不验算，能满足使用要求56省道3标项目部2010年8月6 / 6。
