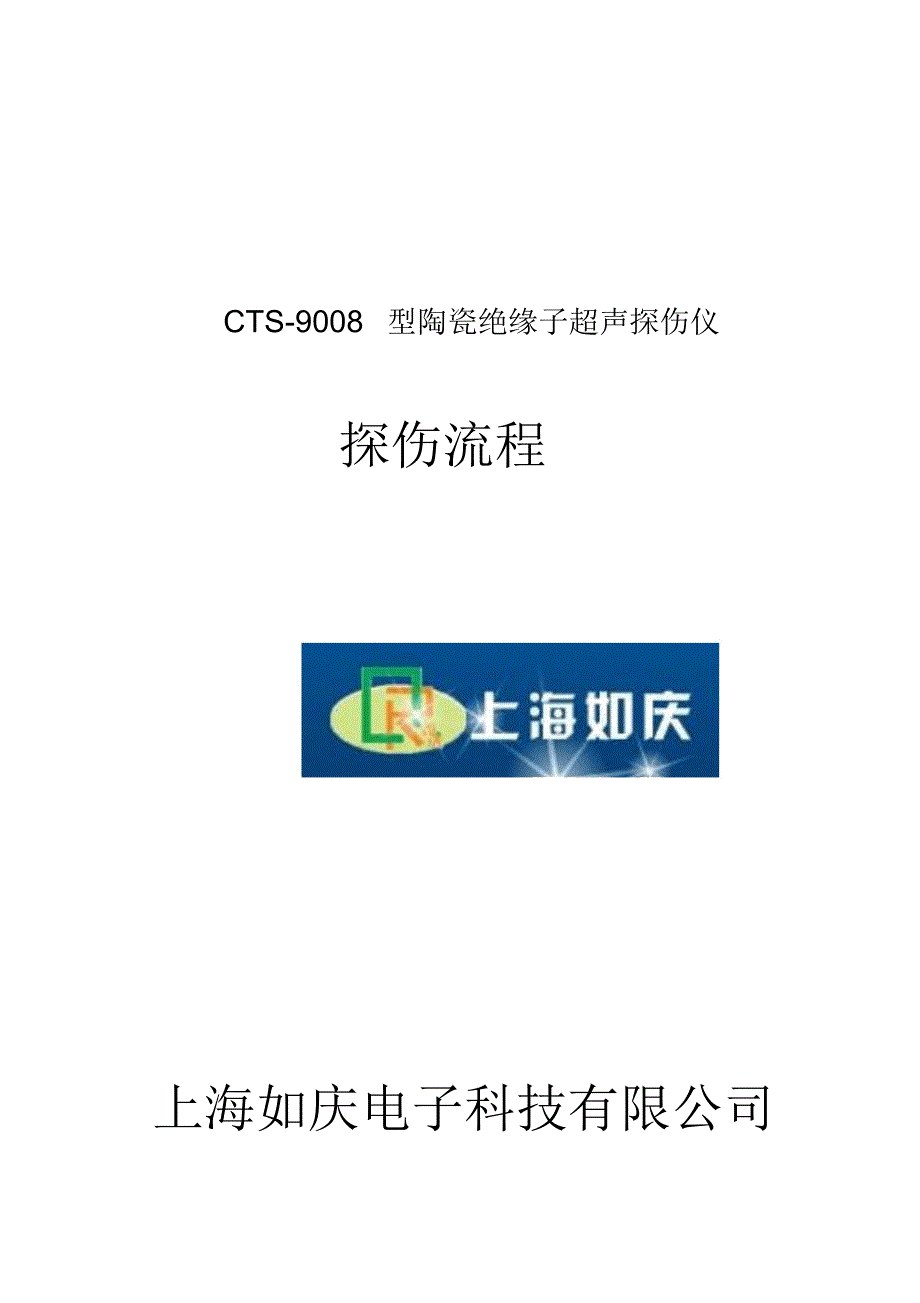

CTS-9008 型陶瓷绝缘子超声探伤仪探伤流程上海如庆电子科技有限公司TEL:021-31262189 /312621631一、爬波探伤流程：第一步：爬波检测瓷绝缘子的原理探头发射的超声波， 以爬波的形式， 沿瓷件的外壁传播 当遇到裂缝等等类型的缺陷时，反射回来，被探头接收到反射回来的信号送到仪器中， 以脉冲波形的方式显示在屏幕上 探伤人员根据屏幕上显示的波形，判断缺陷的情况如下图：图 1：探伤原理第二步：实测绝缘子声速操作如下 :（ 1）进入【功能】，按【 1】键，进入测声速界面，调节瓷件厚度为所测陶瓷绝缘子的直径 2）接上专用测声速探头，涂上耦合剂，将探头放置在被测陶瓷绝缘子的周面上2（ 3）按【4】键，进入测量状态，仪器将自动测量出瓷件声速及探头零值 4）按【5】键，完成声速测量，根据所测声速值仪器将自动跳转到普通瓷（对应声速 6000m/s 以下）或高强瓷（对应声速 6000m/s以上）快捷通道界面如下图：所测声速为 5496m/s ，自动跳转到普通瓷快捷通道界面在已知被测陶瓷绝缘子的声速时，可直接进入第三步选择爬波探头3第三步：选择爬波探头探头的型号列表如下：型号适用瓷件接触面弧度半径（ mm）PR50R50PR60普通瓷（对应声速R60PR70R706000m/s以下）PR80R80PR100R100GR50R50GR60高强瓷（对应声速R60GR70R706000m/s以上）GR80R80GR100R100根据瓷件的材质（普通瓷、高强瓷） 、瓷件的直径选择相关的探头。
以第二步所测瓷件为例： 声速为 5496m/s ，属于普通瓷质的绝缘子，直径 120mm ，则选用 PR60 型爬波探头 P 表示该探头适用普通瓷， R60 表示探头的弧面半径 60mm （直径 120mm ）对应绝缘子的直径第四步：调用探伤参数CTS-9008 型陶瓷绝缘子超声探伤仪 设置有 20 个快捷通道 ,出厂预置支柱瓷绝缘子及瓷套内外壁超声波探伤所需的各项参数、曲线，用户无需自己设置探伤参数及制作曲线， 现场无需携带试棒， 可直接调用进行探伤根据所选择的爬波探头种类进入 主菜单或 主菜单以第三步所选择爬波探头 PR60 为例：（1）进入 主菜单：4两种方式：测声速后自动跳转或按面板 键进入，如下图：（2）选择 PR60 爬波项，按【 2】键进入检测界面，如下图：在检测界面中，声速为实测值，输入实测绝缘子的声速值，声速值可由仪器的自动测声速功能测出在检测界面中，零值为实测值，调节零值，使探伤结果伤波位置的数据与实际值相符，出厂已设置好零值，不需重新调节在检测界面中，探头和范围为出厂设置默认值，不可调节在检测界面中，已预制好标准试棒 1mm 缺口的 DAC 曲线，以5该曲线作为判伤标准在检测界面中， 已自动设置扫查补偿值为 6dB ，用于补偿现场探伤与标准曲线的灵敏度误差，也可根据现场实际情况手工调节。
第五步：探伤在探头的接触面上涂上耦合剂 在法兰与第一伞裙之间， 靠法兰部位，径向旋转扫查一周探头上有厂家徽标的一侧为前面图 1：爬波发射的方向图 2：扫查当发现伤波信号时，仪器自动显示探伤结果：幅度、位置（探6头端面到伤损的水平距离）按【冻结】键将波形冻结再存储，操作方式如下 :（ 1）按面板快捷键【保存】（ 2）按【调节键】，选择存储位置，已有存储内容的序号会提示已用，无存储内容的序号会提示 空闲再按一次按面板 【保存】键或【 5】键即完成数据保存 3）仪器自动记录存储日期 .附录：探头标识与绝缘子的对应关系R50 对应直径值Φ 100mm 以下的绝缘子R60 对应直径值Φ 101--120mm 的绝缘子R70 对应直径值Φ 121 —140mm 的绝缘子7R80 对应直径值Φ 141--160mm 以下的绝缘子R100 对应直径值Φ 161mm 以上的绝缘子8。
