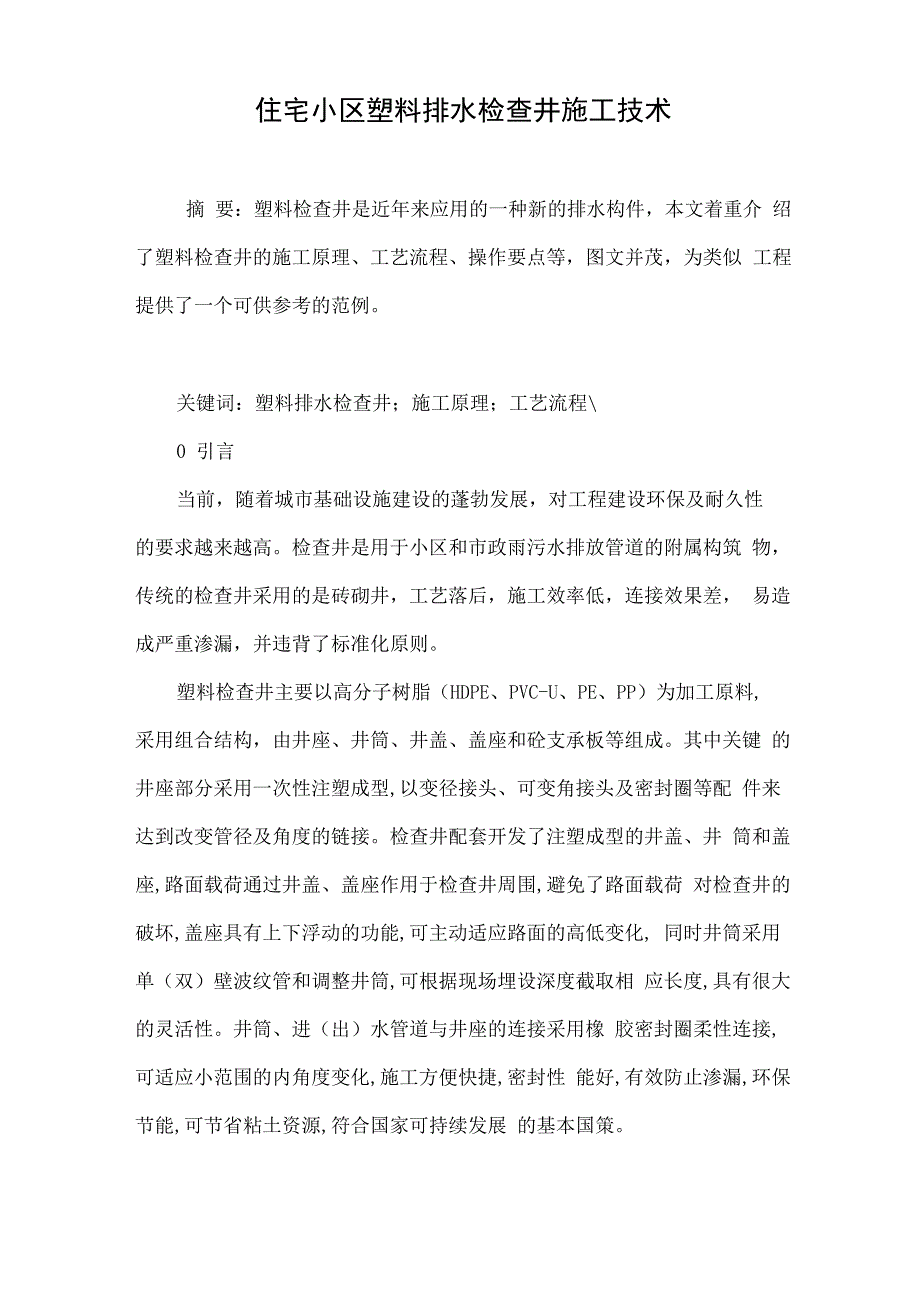

住宅小区塑料排水检查井施工技术摘 要：塑料检查井是近年来应用的一种新的排水构件，本文着重介 绍了塑料检查井的施工原理、工艺流程、操作要点等，图文并茂，为类似 工程提供了一个可供参考的范例关键词：塑料排水检查井；施工原理；工艺流程\0 引言当前，随着城市基础设施建设的蓬勃发展，对工程建设环保及耐久性 的要求越来越高检查井是用于小区和市政雨污水排放管道的附属构筑 物，传统的检查井采用的是砖砌井，工艺落后，施工效率低，连接效果差， 易造成严重渗漏，并违背了标准化原则塑料检查井主要以高分子树脂（HDPE、PVC-U、PE、PP）为加工原料, 采用组合结构，由井座、井筒、井盖、盖座和砼支承板等组成其中关键 的井座部分采用一次性注塑成型,以变径接头、可变角接头及密封圈等配 件来达到改变管径及角度的链接检查井配套开发了注塑成型的井盖、井 筒和盖座,路面载荷通过井盖、盖座作用于检查井周围,避免了路面载荷 对检查井的破坏,盖座具有上下浮动的功能,可主动适应路面的高低变化, 同时井筒采用单（双）壁波纹管和调整井筒,可根据现场埋设深度截取相 应长度,具有很大的灵活性井筒、进（出）水管道与井座的连接采用橡 胶密封圈柔性连接,可适应小范围的内角度变化,施工方便快捷,密封性 能好,有效防止渗漏,环保节能,可节省粘土资源,符合国家可持续发展 的基本国策。
1 技术特点及适用范围塑料检查井能有效地防治周边裂纹、坍陷、位移、坠落、渗漏等质量 通病具有施工速度快、质量易于控制、整体性好、耐久性好、水力条件 好、抗渗能力强、清通简便等特点塑料检查井自身密封性能好，避免了雨水渗入污水系统，降低了污水 处理成本，从而节约了能源井体壁薄和材料密度小，其材料质量不足传 统检查井的 1/2；场内所用塑料检查井井径规格比传统检查井小，所配套 使用的井盖也相应较小，在非车行道上可安装轻便井盖而无需厚度较大的 防护井盖，能明显节约材料和降低成本适用于抗震设防裂度为 9度及以下地区居住区、工业园区、市政管网、旧城改造等范围内排水管道外径不大于lm、埋设深度不大于6m的排水工 程2 工艺原理采用成品塑料检查井和部件，在现场通过粘接或橡胶圈，将塑料检查 井、各部件与排水管连接，井筒连接于塑料检查井井座之上，根据井盖高 度进行调整位置，最后安装井圈、井盖（或水篦），形成一个完整的排水 检查系统基本构造图如图 l 所示图 l 基本构造图（1、非防护井盖2、非防护盖座3、井筒4、有流槽井座5、有沉泥 室井座6、有防护井盖7、有防护盖座8、内盖9、井筒接管配件10、护套管）3 施工工艺及操作要点3.1 工艺流程测量放线f开挖井坑与铺设基础f井座安装f接管安装f井筒下料安装f马鞍开孔f井盖安装f闭水试验f回填、井筒周边夯实。
3.2 施工操作要点3.2.1 测量放线采用全站仪进行施工控制测量，另外配置经纬仪和水准仪进行施工放 样测量开工前，首先根据监理人员提供的测量基准点及基本资料和数据， 与监理人员共同进行复核测量，校对无误后，按本工程的施工精度要求测 量3.2.2 开挖井坑与铺设基础 井坑与管沟同时开挖，开挖时井座主管线应与管沟中管道在同一轴线；井坑边坡应与管沟边坡一致；井坑底开挖净尺寸不应小于技术规程中 的相应规定；有沉泥室的雨水检查井井坑应根据选用的规格局部开挖沉泥 室深度；井坑开挖应根据选用的规格，考虑井座主管线偏置因素，偏置端 的坑壁应与管端齐平；管坑基底处理，按规范进行高程、平整度、地基承 载力等项目的检查，垫层注意控制高程和水平；地下水位较高的地区或雨 季施工，应有排水降低水位措施塑料检查井设置位置的基坑开挖最小宽度应符合下表要求基坑开挖 应平整，不得扰动地基表 1 塑料检查井设置位置基坑开挖最小宽度（单位：mm）3.2.3 井座安装1）按照总平面施工图检查井座标位置在施工现场对检查井定位；2）使用测锤确定井座的位置，使之与排水管成一直线，便于排水支 管的连接；3）在确定了安装位置后应再确认坡度，试安装井座，并量测排水管 的长度；4）井座应按排水管的坡度设置，井座安装应保持检查井的垂直度；5）先从接入管上游段起始安装，逐渐向下游支管、干管延伸，以井 f管f井f管顺序安装。
3.2.4 接管安装检查井与排水管安装应符合下列规定：1） 用纱布擦干净连接管道的承口和插口，并除去端部的油、水、砂、 泥等；沿管轴垂直面画切断标识线，用割刀切割管材；对照承口长度标记 插入管子的标识线；2） 当使用粘接连接时，用毛刷在承口内面和插口外面的标识线范围 均匀地涂上粘接剂，并对准所接承口将插口一直插入到标识线位置，然后 保持一段时间，溢出的粘接剂用纱布擦去；3） 当使用橡胶圈连接时，应在橡胶圈承口内面及排水管表面涂敷润 滑剂，并将排水管插入到橡胶圈承口的底部；4） 采用溶剂型粘接剂，润滑剂采用非油性润滑剂，粘接剂、橡胶圈、 润滑剂应使用指定产品；5）井座接头与管道连接施工方法应与同类型接头的管道连接的施工方法一致；6）当整个排水系统实施分段施工，检验和验收时，对连接下一项管 段的接口，应做临时封堵图 2 井座及接管安装图3.2.5 井筒下料安装检查井井筒的安装应符合下列规定：1）井座安装后立即安上井筒，上口应作临时封堵；2）按检查井的埋深需要在成品管材上切割的井筒，切口应平整，且与管轴线垂直； 3）井筒插接时，不得使用重锤敲打，应采用专用 收紧工具；4）测量从检查井承口下部到地面（或设计地面）的高度，再扣除井 盖的有效高度，以这个尺寸切割井筒。
并应使用倒角机对管外周进行倒角， 再用墨水等标记插入标识线；5）应用纱布擦拭井筒的下部和 PVC-U 检查井承口部分，并除去井筒下部和PVC检查井承口部分的油、水、砂、泥等；图 3 井筒下料及安装图3.2.6 马鞍开孔当井筒安装完毕后，在井筒壁上进行开孔，便于排水管道接入，开孔 采用专用开孔机进行，开孔前需要测量好接入位置和高程，并在井筒上做 好标记，钻孔完毕后安装马鞍当接入口有多个且位置不是很好时，可选 用专用的汇合接头进行过渡接入井筒内有些时候当接入管道高程很低， 可采用管底下部接入法，直接采用专用多口底座图 4 井筒开孔、马鞍安装图3.2.7 井盖安装图 5 井盖安装图 安装井盖应按检查井的输送介质确定，污水井盖与雨水井盖不得混 淆有防护盖座的污水检查井井筒上还应安装内盖井盖安装完毕后应该 杜绝挖掘机等施工车辆碾压破坏，注意成品保护3.2.8 闭水试验 在管道、检查井安装验收合格后进行闭水试验，闭水试验的试验水头 按埋地塑料管道工程的闭水试验方法进行3.2.9 井坑回填1）回填应在排水管线（含管道和检查井等）验收合格后进行；2） 回填土时应使用砂和好土，每层虚铺厚度300mm，分层夯实，并应 回填至盖与地面相平；3） 回填每一层都应对称夯实，保证井筒不致倾斜，其密实度与管道 回填一致；4） 回填土不得回填淤泥、垃圾和冻土等，不得夹杂石块、砖及其他 带有棱角的硬块物体。
4 材料与设备4.1 主要材料主要材料有井座、井筒、井盖或防护盖座和塑料检查井配件；所有材 料的选用需要根据图纸设计以及《建筑小区塑料排水检查井应用技术规 程》要求配置采购，材料及配件进场要严格检验4.2 主要设备成品塑料检查井的施工主要机具设备有挖掘机、振动冲击夯、马鞍开 孔机、电动锯5 安全及环保措施5.1 安全措施开挖施工前，首先调查附近通信、电力、雨污水、自来水、热力、煤 气等地下管线及障碍物，严禁未经调查就盲目施工管沟开挖注意边坡的防护，尽量避免雨雪天气开挖，避免塌方；开挖 沟槽时，须在两端明显位置设置警示标志（红旗、红灯或绳索等标志）， 以免发生危险施工过程中工具和材料应放置在规定的位置，不得随意堆放在沟边或 挖出的土坡上面，以免落入沟中伤人挖沟、坑时，要做好安全防护措施，保持安全距离，视土质及深度情 况加壁面保护，防止坍塌，往沟外抛土要与地面人员配合，防止土石回落 伤人在工地现场使用车辆搬运器材时，必须指定专人负责安全 下料及开孔用手持电动工具必须选用符合要求的设备，并加强用电安 全管理，要求做到“一机、一闸、一漏”夯实用的振动夯在使用过程中应严格按照机具使用说明书的操作步 骤来进行操作，避免伤人。
安全警示标志和防护设施应随工作地点的变动而转移，作业完毕立即 撤除5.2 环保措施常洒水降尘，建筑材料、构件、料具等堆放应按总平面图布置，堆放 整齐并进行标识散堆材料随用随收堆，用后的器材及时清场，将剩余材 料回收到指定地点堆放好施工作业区与办公、生活区明显划分并派专人进行清扫，宿舍周围环 境卫生、安全施工现场经常开展卫生防病宣传教育，保证供应卫生饮水、 生活垃圾的存放设有专用容器并设专人管理，及时清理6 结语塑料检查井采用高分子树脂为原料一次性注塑成型，分体组合而成， 与排水管采用先进的柔性连接，有效解决了传统砖砌井和塑胶管道连接所 产生的不均匀沉降问题，是国家重点推广使用的环保型排水产品在当前 构建“节约型、环保型”社会的形势下，具有无渗漏、防沉降、排水效果 好、耐老化、环保节能、节地、节水、节材，可回收利用，施工快速，塑 料检查井改善了城市给排水的质量，提高了给排水效率，经济社会效益显 著参考文献：[1] 上海现代建筑设计（集团） .CECS 227 ：2007.建筑小区塑料排水检查井应用技术规程[S].北京：中国计划出版社，2007.[2] 中国建筑标准设计研究院.08SS523.建筑小区塑料排水检查井图集[S].北京：中国计划出版社，2008.[3] 住房和城乡建设部行业标准.CJ/T233-2006《建筑小区排水用塑料检查井》[S].北京：中国建筑工业出版社，2006.。
