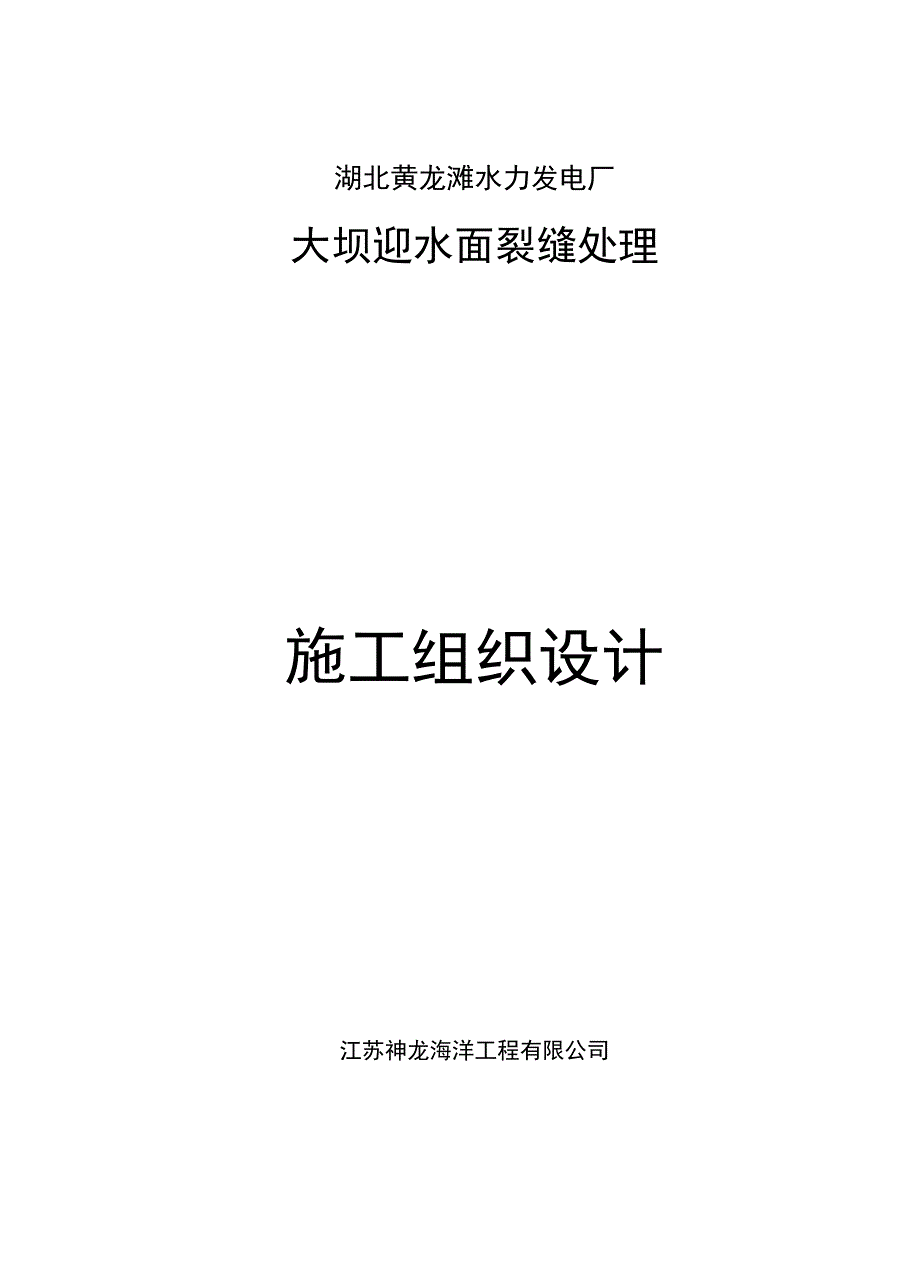

湖北黄龙滩水力发电厂大坝迎水面裂缝处理施工组织设计江苏神龙海洋工程有限公司2010年9月6日1、 工程慨述及主要工稈量2、 编制依据3、 水下裂缝处理方案4、 水下空洞冋填处理方案5、 水下录像检查6、 施工进度计划及资源配置7、 施工安全保障措施8、 施工质量保证措施9、 施工进度保证措施10、文明施工、环境保护措施湖北黄龙滩水力发电厂大坝迎水面裂缝处理施工组织设计1、工程概述及主要工程量1.1工程概述黄龙滩大坝位于湖北省十堰市黄龙镇，是汉江支流堵河上的一座混凝土重力坝，始建 于1969年4月，1974年元月下闸蓄水，同年5、6刀份两台7. 5万千瓦机组相继发电，1976 年底工程完建2002年扩建新增两台17万kw机组，2005年整个扩机工程完工，电站总装 机达51万贓，是湖北省电力公司直属的大型水力发电企业，是FI前堵河流域已建成的最大 水电站黃龙滩枢纽工程设有电站引水管、厂房、大坝、泄洪孔、开关站、升船机和供水管道 等坝顶高程252m,最大坝高107m,坝顶全长371m,从右至左共分22个坝段，其中7#坝 段为非常表孔泄流坝段，尺寸为10niX12ni,堰顶高程为238m0 8#-13#坝段设置6孔潜孔溢 洪道，尺寸为12mX10m,堰顶高程为227m。
14#坝段设置深式泄水孔,尺寸为5mX6m,堰 顶高程197m14#坝段为深式泄水孔坝段，17#、18#坝段为电站进水口坝段水库正常蓄水 位 247m1.2主要工程量主要工程量详见下表：湖北黄龙滩水力发电厂大坝迎水面裂缝处理处理工程量表序号项目名称单位数量备注1水上III、IV类裂缝处理m26.52I、II类水平裂缝处理m11. 73I、II类竖向裂缝处理m75. 54ITL IV类竖向裂缝处理m3. 45水下空洞回填处理m 编制依据2. 1湖北黃龙滩大坝迎水面裂缝处理设计书2. 2过去类似工程施工的成功经验 水下裂缝处理方案水下裂缝处理按裂缝分类处理的原则进行处理3. 1水下裂缝处理203. 1. 1水下裂缝处理施工工艺流程施工准备-＞裂缝两侧碗表面清理-＞山、IV类裂缝灌浆（11类直接进入下一工序）~＞开 “V”型槽一槽内清洗一涂刷SR基液（HK963）-嵌填SR2止水材料一涂刷SR基液（HK963） 一盖片覆盖一埋设膨胀螺栓及固定PVC保护板一水下摄像检查验收3. 1. 2施工方法（1）施工准备工作：本工程采用船只在水而作业电源采用坝顶电源施工准备工作主要是 安装潜水设备两套（备用一套），潜水空压机两台（备用一台），潜水吊篮、起重扒杆等设 备，并经调试正常运转，申领到工程开工令后方可施工。
⑵裂缝两侧絵表面清理在对水下裂缝进行处理前首先对裂缝两边各50cm混凝土进行水下清理清理方法主要 用钢丝刷清洗并用液床旋转动力刷进行水下打磨基层面清理得干净与否直接决定了切槽 的质量和水下涂料的粘结强度，所以必须要确保清理质量⑶裂缝灌浆%1 钻灌浆孔、止浆孔止浆孔用液床钻进行施钻，水平裂缝止浆孔距横缝30cm,孔径为①50mm,深度不小于 150cm,灌浆孔孔径一般为0 25mm,孔深15cm,钻孔吋由潜水员平稳把持，进行骑缝垂直钻 孔，钻孔的施钻可分段进行，成孔后采用填孔机具将SXM水下快速密封材料封堵浆孔1 埋管封缝在灌浆槽内按间隔20cm的间距埋入灌浆管，灌浆孔^16mm,孔深15cm,插入深度为 5〜8cm,并用SXM水下快速密封材料埋设灌浆管及封缝（SXM快速密封剂嵌入缝内2〜3cm）1 试压用SXM快速密封剂封缝后，灌浆前，先检查封面的密封情况（作压气、压水试验，查 看裂缝表而封闭质量，各灌浆孔的串通情况，并进一步对缝内的杂物进行清洗，压气压水 试验时，管口压力保持在0.3MP&左右）对在试验过程中出现的缝面漏气处重新封闭，并 再次试压，直至全部合格为止，以保证封缝不跑浆、漏浆。
并做好记录1 灌浆灌浆材料采用LW浆液制浆材料采用电子称量，称量误差小于5%,浆液施工前搅拌 均匀，浆液按照设计比例先配制好（根据供货单位配比）再倒入灌浆泵容器内进行灌注： 灌注化学浆液时，采用化学灌浆泵（手动或电动），灌浆次序为水平裂缝由一端向另一端逐 孔灌注，竖直缝或斜缝由下往上逐孔灌注，在上方第二个灌浆孔出纯浆后，封闭该灌浆孔, 移至上方第二个灌浆孔继续灌浆，直至保证整条缝内充满浆液灌浆丿玉力应先小后大，进 浆宜缓慢，不应急促进浆，水下压力0. 3〜0. 4MPao灌浆结束标准：裂缝缝而停止吸浆，再 继续灌注30min,灌浆完成灌浆结束后24小时，剪除灌浆管1 灌浆后检查灌浆处理完成7天后，累计30〜50m长裂缝骑缝钻取3个①50mm的芯样，检查缝面浆 液充填情况⑷切槽切槽的位置应符合现场裂缝实际检查情况要求，因故变更位置应征得监理人同意，并 记录实际位置；水下切割由潜水员沿裂缝长度方向，平稳把持液床盘锯开“厂型槽，施工 时可根据裂缝长度、走向及设备工效分序分段进行切割的“V”型槽尺寸符合缝宽5cm. 深度3cm,骑缝凿“V”形槽，应顺缝端延伸30 cm的要求裂缝两侧各50 cm打磨平整并 清洗干净。
对弯曲较大的裂缝，用水下液压镐在裂缝上直接扩缝在切割形成的边线内采 用人工凿除混凝土，严禁用机械设备施工对开凿好的“V”型槽的质量进行水下录像检查，对深度、宽度不够的部位进行补开 ⑸槽内清洗为提高水下粘接剂满足塑性盖片对絵表面的粘结强度，对已开“V”型槽两侧的坝面进 行进一步的打磨处理打磨的坝面尽可能平整，错台部位要进行重点打磨，满足報性盖片 对坝面粘贴的平整度要求，粘贴SR盖片的接合面表面平整度应小于lcm对己开槽的裂缝 部位，以压板接缝为中心，在两侧各50cm范围内用高压水、钢丝刷，将混凝土表而冲刷干 净，去除浮生及松动体6)涂刷 SR2 基液(HK963)将调制好的专用HK963粘接剂由潜水员带到水下在“V”型槽内进行涂刷，要求均匀涂 刷底胶；待底胶表干后，即可进行SR2材料的嵌填每次涂刷长度在1. 5m左右⑺嵌缝在HK-963水下粘结剂表干时，沿裂缝分段嵌斥SR2止水条，SR2止水条直径为1〜2 cm, 分层填实并与外表面平齐水丄配合人员将SR2止水材料搓成细条，潜水员沿接缝嵌填， 按“先缝里，后缝外，先两边，后中间”的原则，将SR填入接缝及两个侧面，用榔头将SR2 表面整理成平面形状。
⑻粘贴SR盖片及固定SR防渗盖片以SR塑性止水材料为防渗主体，与增强聚配无纺布、反光聚酯铝箔薄膜复 合而成的片状防水材料基面处理后，分段涂刷HK-963昭水下粘结剂或水下专用粘贴剂， 要求涂刷均匀无漏刷待底胶表干后，粘贴盖片，使盖片与基面粘贴密实，接头采用搭接 型式盖片由潜水员带到水下将其粘贴到开槽两侧已涂刷水下涂料的坝面上，粘贴时按“由 上而下，由中间向两边”的顺序粘贴在裂缝面上并打丿玉密实盖片粘贴完成后，用IIK-963粘 结剂配成胶泥，将SR防渗盖片与混凝土的接触部位用胶泥进行封边处理⑼盖片保护施工在距裂缝两侧各30cm,每隔50cm与不锈钢扁钢压条及卩VC板配钻膨胀不锈钢螺栓M12, 螺栓锚固长度10cm,并安置膨胀螺栓，膨胀螺栓孔由潜水员携带液压钻水下钻孔塑性盖片粘贴到坝面上以后，由于塑性材料本身的塑性及盖片与水下粘接剂间初始粘 接强度不高，所以应及吋对盖片进行固定固定方法：先用PVC板压住盖片，然后用膨胀 螺栓固定住PVC板，再将不锈钢压条（宽8 cm）压在PVC板上，装上不锈钢垫片（宽5 cm）, 旋紧不锈钢螺帽不锈钢压条丄的螺栓孔位置，应根据PVC板上孔位进行钻孔10）水下摄像检查所有合同内裂缝修补任务完成后，用水下摄像机对竣工后修补表面进行详细的摄像检 查、验收。
3. 2水下已修补区裂缝表面出现裂缝处理3.2.1大坝施工及运行期已进行修补的裂缝，处理前先对处理情况进行水下检查，对前期处 理情况进行录像3.2.2已修补裂缝表面出现裂缝，应将已修补材料清除干净，再按照水下裂缝处理要求进行 处理4、 水下空洞回填处理方案尾水右导墙水下空洞区处理方案主要采用导管法进行水下不分散混凝土浇筑补强水 下空洞区处理工艺流程：冋填区清理-＞锚筋-＞立模-＞浇筑混凝土一录像检查4. 1施工方法4. 1. 1空洞部位清理在尾水右导墙水下空洞部位搭设钢管脚手架平台，潜水员首先对水下空洞部位进行表 面清理，用高床水枪清去表面污泥，然后采用人工清理杂物，用液斥钻或风镐凿除表面松动 的混凝土，施工完成后进行录像4. 1. 2水下打锚筋采用液压设备或风钻在空洞部位打锚筋孔，孔径28mm,孔深50cm,安放锚筋，锚筋可 采用锚固剂或在锚筋端头开劈口方式锚固锚筋直径为25mm的螺纹钢锚筋位置和数量根 据水下支模所需确定4. 1. 3水下立模水下锚筋完成后，进行水下立模，模板采用钢模板，由潜水员根据水下空洞位置确定 立模方法立模吋预留空洞冋填区水下混凝土浇筑施工空间4. 1. 4水下拉筋模板采用直径16mm的圆钢进行拉筋，一端固定在锚筋上，一端固定在模板上。
拉筋纵 横间距不大于lmo4. 1. 5水下不分散混凝土浇筑浇筑水下不分散混凝土前，由潜水员再次对水下空洞部位用高丿/K水枪进行清冼，并检 查模板是否牢固然后采用导管法浇筑水下不分散混凝土不分散混凝土采用商品混凝土 整个浇筑过程由潜水员在水下进行观测5、水下录像检查每--坝段每一条裂缝施工工序完成后，必须对其录像录像检查完成后，及时全面做 好检查资料的整理，以正式文件报送监理人5.1摄像编号说明摄像编号说明如下：第--排仪器自动显示吋间年月日吋分秒第二排仪器自动显示水深D: X X X. X mo如D:024. 6m表示水深第三排手动输入水面高程H XXX. XX如H 141.66表示录像吋水面高程第四排手动输入坝面坝段号位置号码X X第位与第二位组成坝面坝段号位置编号, 如：06表示6号坝面坝段号第五排手动输入裂缝编号X-X如：S-2表示修补的裂缝编号号码图1:水下检查平面布置示意图交通船只 图2:潜水员水下检查示意图▽底板高程 5・2检测的仪器设备配置本工程采用船舶重工集团公司七五0试验场的SXD-TTTBFK水下电视进行水下录像 检测该仪器主要功能：A、 水下照明摄像及视频信号处理；B、 图像时间H期字幕叠加及英文字符键盘输入；C、 深度测量显示D、 水下灯灯光连续调整；E、 水下；F、 视频输入输出，音频输入输出；G、 图像微波传输。
水下电视录像技术参数：水下电视主机电源AC220V10%, 50HZ功耗65W （不开摄像机灯）250W （开摄像机灯）监视器荧屏尺寸15英寸监视器分辨率1024*768, 60HZ视频输入/输出1VP-P 复合/75Q音频输入/输出-0.5Vrms潜水音频功率12W深度测量精度3%o微波传输距离100m重量约 19Kg外形尺寸470*340*183mm3工作温度-□C— +50 C搁置温度-10C— +60 C手持式水下摄像机摄像机工作电源DC 12V 摄像机灯工作电源AC12V灵敏度0. 8Lux分辨率480线镜头标准F1. 6~2・。
