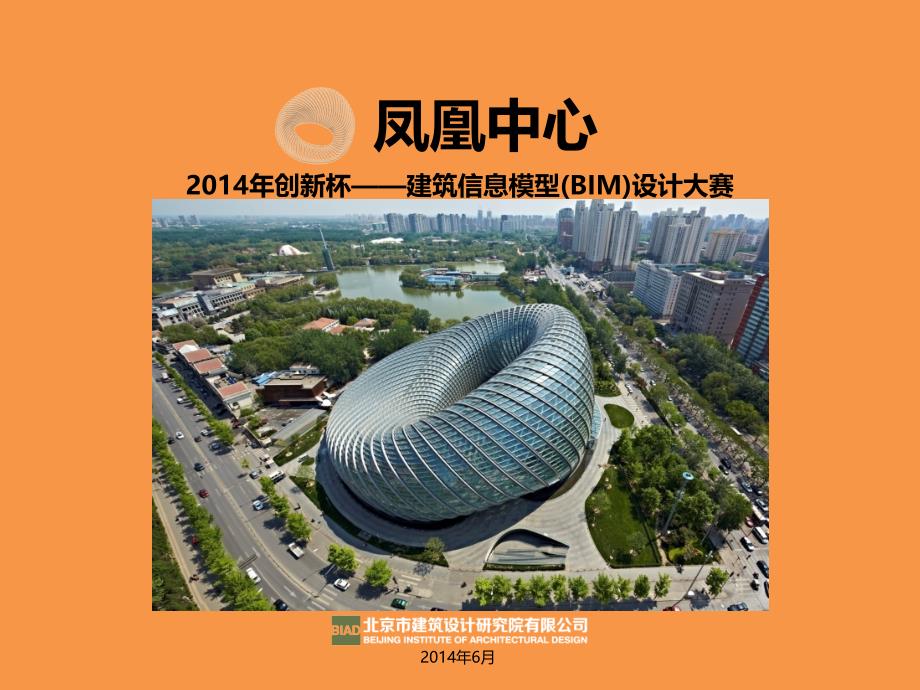

凤凰中心2014年创新杯建筑信息模型(BIM)设计大赛2014年6月1. 项目概况2. 数字技术平台3. 基于参数化技术的几何控制系统4. BIM技术构建高质量信息模型与数据库5. BIM技术突破结构体系与幕墙体系创新6. BIM技术实现高精度设计控制与优化7. 改变建造模式的数字化信息传递与对接8. BIM技术下的专项设计9. 项目经济效益10.项目社会反响1. 项目概况2. 数字技术平台3. 基于参数化技术的几何控制系统4. BIM技术构建高质量信息模型与数据库5. BIM技术突破结构体系与幕墙体系创新6. BIM技术实现高精度设计控制与优化7. 改变建造模式的数字化信息传递与对接8. BIM技术下的专项设计9. 项目经济效益10.项目社会反响项目概况建筑区位紧邻城市CBD，位于城市公园一角的珍稀地段紫禁城CBD朝阳公园用地面积： 18821.83总建筑面积：72478地上层数：主楼10层 裙房5-6层地下层数：3层建筑高度：主楼54m，裙房15.75-23.45m停车数量：地下停车位242个, 地面停车位6个项目概况城市环境项目以柔和、内敛却不失表现力的形态融入场所环境项目概况设计理念莫比乌斯环正反相接，上下相承，内外相连的空间形态是建筑创意的来源，该创意很好的阐释了建筑对于场所环境、建筑功能和业主企业文化需求做出的回应。
演播区地上5-6层地下商业及车库 地下3层办公区地上10层项目概况建筑功能该项目是媒体办公总部，有媒体制作和办公楼的需求莫比乌斯环的概念周而复始、循环往复的逻辑，用同一个连续的形态将这两种功能统和为一个整体项目概况建成效果项目概况建成效果项目概况建成效果1. 项目概况2. 数字技术平台3. 基于参数化技术的几何控制系统4. BIM技术构建高质量信息模型与数据库5. BIM技术突破结构体系与幕墙体系创新6. BIM技术实现高精度设计控制与优化7. 改变建造模式的数字化信息传递与对接8. BIM技术下的专项设计9. 项目经济效益10.项目社会反响数字技术平台软件的运用基于精确建模，特别是适应于复杂曲面建模的三维设计软件扩展了建筑师的感知边界和设计控制能力数字技术平台团队建构数字化团队由设计师和专业顾问公司组成一方面是能够掌握数字化软件，能够胜任复杂形体处理工作的建筑、结构、机电设计师另一方面，专业化的数字化工作由专业化的顾问公司提供专项咨询服务数字技术平台三维协同“三维协同”是数字化带来的全新工作模式，他的实现依赖于BIM技术的运用在三维协同状态下，建筑师、结构、机电工程师可以基于同一个全信息建筑模型完成设计成果的交流与传递。
基于“建筑系统”控制的“三维协同”方式，将建筑按照真实的构件属性进行系统划分，满足各个设计人员的工作成果被高效的拆分和组装，严格控制建筑的各个系统均达到足够的设计深度基于建筑系统划分的三维协同规则BIM模型建构中的命名规则图表数字技术平台建筑系统划分基于“建筑系统”控制的“三维协同”方式，使得凤凰项目真正实现了虚拟建造，使工程后续的生产、建造受益，甚至带动整个建筑产业链的升级和发展数字技术平台建筑系统划分1. 项目概况2. 数字技术平台3. 基于参数化技术的几何控制系统4. BIM技术构建高质量信息模型与数据库5. BIM技术突破结构体系与幕墙体系创新6. BIM技术实现高精度设计控制与优化7. 改变建造模式的数字化信息传递与对接8. BIM技术下的专项设计9. 项目经济效益10.项目社会反响几何控制系统概念与作用通过构建几何控制系统，利用数字技术精确描述各个建筑系统构件的生成规则，界定各个建筑系统构件的参照边界，为各个建筑系统之间的“拼合”创造定位依据几何控制系统基于参数化设计主楼从一个顺滑的“主楼基面”（主楼外形控制面）发展为包含多层次建筑构件信息的实体，经过了严密的、多层级参数调控过程以达到稳定。
高质量信息模型保障主楼内幕墙实施效果与设计预设效果一致几何控制系统基于参数化设计通过参数预设、调控结构几何控制线和建筑控制模型几何控制系统基础控制面凤凰项目设计中以反映形态变化的“莫比乌斯面”作为整个几何控制系统构建的基石，该基础控制面连续循环、首尾相接、自我完型的特征，可以为其所包罗的所有建筑系统提供无缝隙的几何定义依据,特别是正对钢结构系统和幕墙系统具有决定性作用几何控制系统基础控制线基础控制线演变过程主次基础控制线的生成，利用软件优化主次基础控制线的密度，使其满足建筑构件尺度要求几何控制系统钢梁控制模型与基础控制线的衍生关系“基础控制面”和“基础控制线”是钢结构梁生成的两个前提条件其中“基础控制线”是钢结构梁由二维截面生成三维空间构件的扫掠轨迹，“基础控制面”是钢结构生成的方向控制面几何控制系统幕墙体系分格线F02F04F06F08每个幕墙单元的轮廓线基于结构基础控制线和幕墙控制线来衍生在主基础控制线和幕墙分格线基础上，提取每一个闭合四边形曲面单元轮廓，然后通过耳板控制线得到幕墙单元轮廓线几何控制系统外幕墙建造1. 项目概况2. 数字技术平台3. 基于参数化技术的几何控制系统4. BIM技术构建高质量信息模型与数据库5. BIM技术突破结构体系与幕墙体系创新6. BIM技术实现高精度设计控制与优化7. 改变建造模式的数字化信息传递与对接8. BIM技术下的专项设计9. 项目经济效益10.项目社会反响BIM技术构建高质量信息模型与数据库数字化信息模型的建立 可描述、可控制、可传递、可链接BIM技术构建高质量信息模型与数据库数字化信息模型的信息输出板边有理化数据输出楼板剖面BIM技术构建高质量信息模型与数据库参数化设计BIM技术构建高质量信息模型与数据库数字化信息模型的传递 建筑专业提供给结构专业钢结构梁中心线控制模型，极大提高了结构计算模型的精度BIM技术构建高质量信息模型与数据库BIM模型作为设计研究工具1. 项目概况2. 数字技术平台3. 基于参数化技术的几何控制系统4. BIM技术构建高质量信息模型与数据库5. BIM技术突破结构体系与幕墙体系创新6. BIM技术实现高精度设计控制与优化7. 改变建造模式的数字化信息传递与对接8. BIM技术下的专项设计9. 项目经济效益10.项目社会反响BIM技术突破结构体系与幕墙体系创新结构体系创新 双向叠合网格结构体系BIM技术突破结构体系与幕墙体系创新结构体系创新BIM技术突破结构体系与幕墙体系创新幕墙体系创新BIM技术突破结构体系与幕墙体系创新幕墙体系创新玻璃幕墙不等宽实体幕墙等宽1. 项目概况2. 数字技术平台3. 基于参数化技术的几何控制系统4. BIM技术构建高质量信息模型与数据库5. BIM技术突破结构体系与幕墙体系创新6. BIM技术实现高精度设计控制与优化7. 改变建造模式的数字化信息传递与对接8. BIM技术下的专项设计9. 项目经济效益10.项目社会反响BIM技术实现高精度设计控制与优化环形坡道265m环形坡道BIM技术实现高精度设计控制与优化V字支撑XX组V撑结构，节点及参数相同，仅长度和角度不同建筑师依靠BIM模型的高精准性，对原始的基础曲面进行了板片优化的数据分析。
结合数据分析的结果确定了板片优化的模数设置，板片平面外偏差的消纳规则，并最终建立起完整的干挂SRC板材幕墙体系模型，用以直接指导后续的生产加工和安装工作裙房干挂SRC板材（高强玻璃纤维特种水泥板）幕墙体系的设计控制BIM技术实现高精度设计控制与优化裙房内幕墙BIM技术实现高精度设计控制与优化裙房顶风口利用三维模型进行设计BIM技术实现高精度设计控制与优化地下室结构和机电模型运用建造地下室土建和机电模型地下室结构模型地下室机电模型BIM技术实现高精度设计控制与优化机电设计控制地下室结构模型上设备层下设备层1. 项目概况2. 数字技术平台3. 基于参数化技术的几何控制系统4. BIM技术构建高质量信息模型与数据库5. BIM技术突破结构体系与幕墙体系创新6. BIM技术实现高精度设计控制与优化7. 改变建造模式的数字化信息传递与对接8. BIM技术下的专项设计9. 项目经济效益10.项目社会反响改变建造模式的数字化信息传递与对接外壳钢结构的信息传递+结构专业对于信息的获取80%以上来自于全信息建筑控制模型BIAD建筑专业BIAD结构专业+定位构件编号构件生成规则连接节点BIAD钢结构加工企业钢结构加工企业外壳基础控制面及说明外壳结构信息及说明工作重点在于基于建筑控制信息基础之上的本专业深化工作改变建造模式的数字化信息传递与对接BIM导则建筑构件命名规则改变建造模式的数字化信息传递与对接配套数据表样板段每隔100mm间隙提供的三维坐标数据 10 xA4 10000XA4改变建造模式的数字化信息传递与对接钢结构控制模型外壳钢结构全信息控制模型直接用于指导厂家设计深化和加工生产改变建造模式的数字化信息传递与对接工厂翻样外壳钢结构全信息控制模型直接用于指导厂家设计深化和加工生产依据控制模型深化实际钢结构模型依据加工精度需求提取控制截面输出控制截面上的关键点坐标生成钢板下料图改变建造模式的数字化信息传递与对接钢结构的预制加工外壳钢结构的加工和建造改变建造模式的数字化信息传递与对接幕墙控制模型的深化设计单位幕墙顾问幕墙加工企业工作模式BIAD幕墙加工企业幕墙控制模型研究单元框架演变为实体幕墙单元的规则通过实体幕墙样板研究可建造性与性能幕墙单元控制框架模型+实体幕墙单元生成规则改变建造模式的数字化信息传递与对接幕墙控制模型的深化幕墙加工企业设计单位幕墙顾问工作模式BIAD深化、翻样实体幕墙单元加工企业二次程序开发获取BIAD 100%信息数据幕墙加工企业改变建造模式的数字化信息传递与对接幕墙深化模型数据信息化BIM在项目全过程的应用建筑生成1. 项目概况2. 数字技术平台3. 基于参数化技术的几何控制系统4. BIM技术构建高质量信息模型与数据库5. BIM技术突破结构体系与幕墙体系创新6. BIM技术实现高精度设计控制与优化7. 改变建造模式的数字化信息传递与对接8. BIM技术下的专项设计9. 项目经济效益10.项目社会反响基于GIS数据、卫星图片和地图，提取场地和地形信息，一键式快速建立完整的周边城市区域模型。
这一整合模型被应用于规划设计、体量推敲等方面的工作BIM技术下的专项设计融入场所环境形体边界和美纯净的建筑形体与周边环境融为一体BIM技术下的专项设计融入场所环境日照遮挡分析日照遮挡替换成替换成AUTODESK公司图公司图BIM技术下的专项设计提高能源效率建筑主体采用南高、北低的布局，将高层办公楼布置在基地的南侧，充分利用自然采光和日照 办公演播体量布置BIM技术下的专项设计提高能源效率遮阳主肋的适宜进深尺度避免了不利日照影响遮阳分析通过分析模拟确定遮阳区域BIM技术下的专项设计提高能源效率凤凰国际传媒中心采用柔和的流线形造型，减少了与环境的冲突，避免街道风的形成，突出了建筑的生态性ANSYS ICEM-CFX 11室外风环境中庭32m中庭35mBIM技术下的专项设计提高能源效率ANSYS ICEM-CFX 11室内风环境外壳顶部平板开启扇范围 外壳单元式幕墙底部开启扇 利用壳体内高与低相差30米的条件强化烟囱效应通风开口设置中庭烟囱拔风效应BIM技术下的专项设计提高能源效率ANSYS ICEM-CFX 11能耗控制主钢梁高900，宽500，具有结构支撑、遮阳、导水、反射等功能鳞片状单元式玻璃幕墙拟合复杂形体，具有通风、采光保温、隔热等功能。
建筑热环境全年逐时动态模拟保证外围护结构设计达到节能要求BIM技术下的专项设计健康的室内环境通通风面面积m2典型日室外典型日室外温度温度顶层温度温度7033.239.913037.423035.9研究方法 通风模型与热计算程序耦合求解 北京逐时气象参数 分析指标 顶层温度不高于28温度透视图 速度透视图 BIM技术下的专项设计合理利用与保护资源生活废水的回收利用项目中水回用工程可以把回收的水用于场地绿化灌溉，还可以作为冲厕用水中水回用工程可以把回收的水用于。
