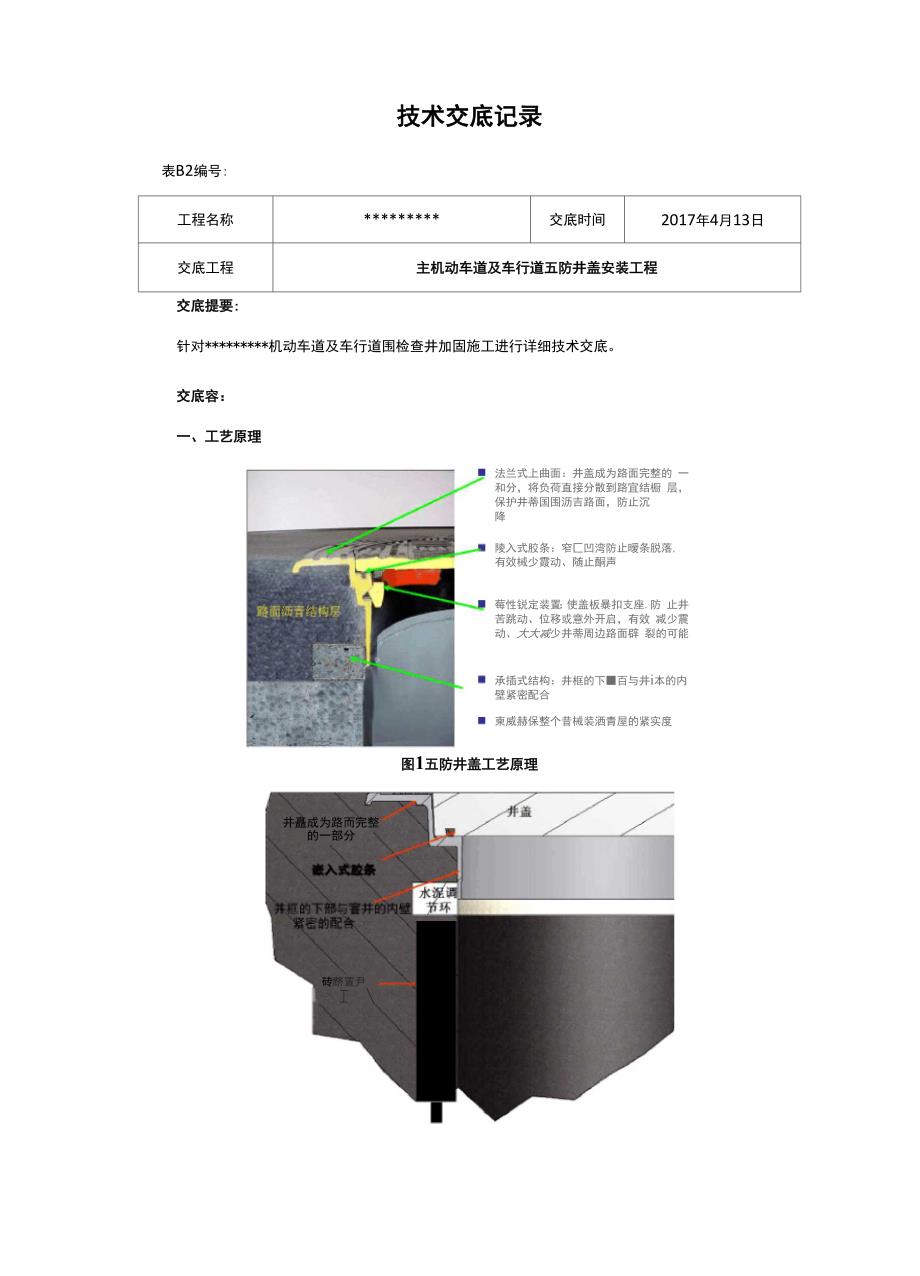

技术交底记录表B2编号:工程名称*********交底时间2017年4月13日交底工程主机动车道及车行道五防井盖安装工程交底提要:针对*********机动车道及车行道围检查井加固施工进行详细技术交底交底容：一、工艺原理法兰式上曲面：井盖成为路面完整的 一和分，将负荷直接分散到路宜结橱 层，保护井蒂国围沥吉路面，防止沉降陵入式胶条：窄匚凹湾防止暧条脱落, 有效械少霞动、随止酮声莓性锐定装置：使盖板暴扣支座.防 止井苦跳动、位移或意外开启，有效 减少震动、大大减少井蒂周边路面辟 裂的可能承插式结构：井框的下■百与井i本的内 壁紧密配合柬威赫保整个昔械装洒青屋的紧实度图1五防井盖工艺原理井矗成为路而完整 的一部分砖跻置尹I \s 9Easss一uiu寸"9 枢 /EE061—lKw恤国枢 zeeos 只题mE洲现国枢 zeeo^ - i T 云g骰蒙她辰其<—lNUJs竺A富段掘-廿^%6 丽坦«^法、弦斯留"ooLnl—b 段掘、拯BBK- 1 1EasK ,|ISSSS1路机）沿弧形线进行砌缝，砌缝深度必须大于5cm图8平版夯机 图9 风镐五、施工及工艺5.1施工切缝在施工围挡搭设完毕后，安排两人先以井中心为圆心，根据井环盖板尺寸（最大部分直径为0.9m）外径周边出0.2m，确定开挖沥青的工作围（直径为1.3m）,划一道弧形线，然后用切缝机（刨图10 人工切缝破除井圈位置5.2拆除旧井环及沥青路面切完缝后，安排三人用井环吊装车的风镐打掉旧井环及工作井位沥青或混凝土，同时将弃渣图7 12t钢轮压路机图6强夯机装入泥斗车运走。
注意事项:开挖时应尽量避免撬动周边的沥青路面如施工时弃渣掉入井，完工 后要及时清走5.3对井口及工作井位进行拓宽加深将旧井环及工作位沥青或混凝土清除干净后，如发现井身砖墙松动部分，必须清理拆除，然 后用清水将井口基底部清冼干净，除结构要求厚度（路面到混凝土调节环面层距离为12cm ~ 16cm+混凝土调节环厚度）外,超出部分深度，采用砂浆砌筑灰砂砖进行调平，确保整个工作围开 挖深度与路面距离保持一致图11 路面与调节环位置5.4安装混凝土调节环根据调平后基底与路面距离，在检查井基底面先抹2cm厚砂浆，然后选择合适的混凝土调 节环固定在砂浆面上，要确保路面至调节环表面有足够施工调节距离为12cm ~ 16cm之间，混 凝土调节环安装必须平稳、无松动等现象注意事项:选用适当的混凝土调节环是非常重要的 环节，它起到固定安装框（模）作用，又能避免井盖板安装的过程中对整个检查井进行结构调整，同 时检查调节环高度是否能够满足施工要求图12调节环安装5.5安装限位圈（铸铁框）混凝土调节环安装完后，再将铸铁限位圈（安装框）有铰链位置垂直并朝人行道方向套进 调节环中，安装平稳,同时检查铸铁限位圈（安装框）的底部是否对准调节环进行安放。
安装限 位井圈的高度与路面标高一致或略高出2cm图13安装限位圈5.6填充沥青料铸铁限位圈（安装框）固定好后在进行填充沥青料前，先将工作坑清扫干净，然后均匀淋洒 乳化沥青（透层油），以增加沥青与原结构的粘贴力沥青采用与沥青混凝土面层同等材料， 即改性沥青AC-13C，填充沥青时,要用强夯机分层夯实，分层厚度不大于为8cm确保密实度 达到有关要求，沥青填充料高度与铸铁限位圈（安装框）顶面要保持一致注意事项:为避免沥 青填充料掉入检查井，施工时先用盖板将限位圈（安装框）井口盖上图14徐刷改性沥青 图15分层沥青摊铺图16沥青摊铺夯实机边角处理5.7调整限位圈（安装框）及井盖板安装当填充沥青料与安装框（模）高度一致时，在原路面顶层升高2cm横跨安装框（模）拉一根线, 用带钩工具将限位圈（安装框）调升到与线高度持平，作为摊铺沥青高程（松铺预高围），同时填充 沥青料与其持平,完成后，小心取出限位圈（安装框）,再将井盖板放入预制好的结构中安装平稳 注意事项:井盖板安装时，铰链位置与预制结构相互对应，方向摆放正确,选用相应匹配（雨水或污 水字样）的井盖进行安装图17调整限位圈（安装框）取出918预制结构完成 919井盖放入预制结构5.8振压沥青及井盖板用大型压路机（12 t以上）将井盖板及周边沥青填充料来回振压，使井盖板与沥青填充料合 成一体并与原路面持平即可。
注意事项:沥青材料应与原路面材料保持一致，沥青料摊铺温度必 须达到规要求，振压时要有专人指挥，同时注意井盖板有无偏移、损坏沥青表面分三次压光， 线条清晰，与周边沥青砼衔接顺畅、美观成型的井盖与沥青路面接缝紧密，形成整体外表 平整美观，行车无跳动，井盖与路面高差严格控制在±3毫米以图20轧平压实井盖及沥青路面5.9清理及开放交通(1 )打开盖板，清理干净所有塞在开启口、铰链及透气孔中的残余沥青，以保证井盖日后的正常使用(2)完成振压沥青及井盖板后，及时将井盖表面及周边清理干净，待沥青混凝土冷却后,再搬开护栏开放交通9 21清理及开放交通技术负责人 交底人接受交底人。
