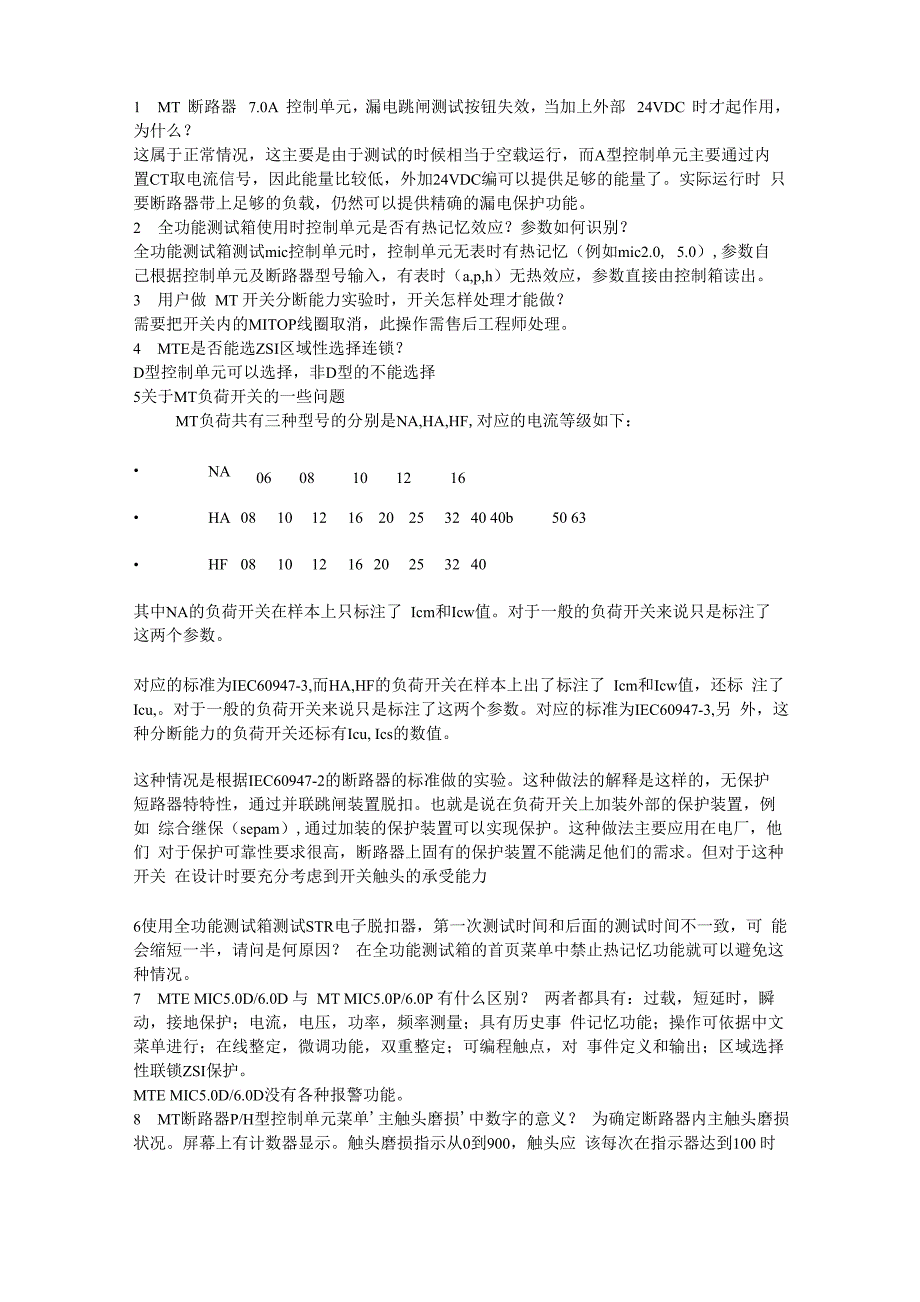

1 MT 断路器 7.0A 控制单元，漏电跳闸测试按钮失效，当加上外部 24VDC 时才起作用， 为什么？这属于正常情况，这主要是由于测试的时候相当于空载运行，而A型控制单元主要通过内 置CT取电流信号，因此能量比较低，外加24VDC编可以提供足够的能量了实际运行时 只要断路器带上足够的负载，仍然可以提供精确的漏电保护功能2 全功能测试箱使用时控制单元是否有热记忆效应？参数如何识别？全功能测试箱测试mic控制单元时，控制单元无表时有热记忆（例如mic2.0, 5.0）,参数自 己根据控制单元及断路器型号输入，有表时（a,p,h）无热效应，参数直接由控制箱读出3 用户做 MT 开关分断能力实验时，开关怎样处理才能做？需要把开关内的MITOP线圈取消，此操作需售后工程师处理4 MTE是否能选ZSI区域性选择连锁？D型控制单元可以选择，非D型的不能选择5关于MT负荷开关的一些问题MT负荷共有三种型号的分别是NA,HA,HF,对应的电流等级如下：•NA0608101216•HA0810121620253240 40b 50 63•HF0810121620253240其中NA的负荷开关在样本上只标注了 Icm和Icw值。
对于一般的负荷开关来说只是标注了 这两个参数对应的标准为IEC60947-3,而HA,HF的负荷开关在样本上出了标注了 Icm和Icw值，还标 注了 Icu,对于一般的负荷开关来说只是标注了这两个参数对应的标准为IEC60947-3,另 外，这种分断能力的负荷开关还标有Icu, Ics的数值这种情况是根据IEC60947-2的断路器的标准做的实验这种做法的解释是这样的，无保护 短路器特特性，通过并联跳闸装置脱扣也就是说在负荷开关上加装外部的保护装置，例如 综合继保（sepam）,通过加装的保护装置可以实现保护这种做法主要应用在电厂，他们 对于保护可靠性要求很高，断路器上固有的保护装置不能满足他们的需求但对于这种开关 在设计时要充分考虑到开关触头的承受能力6使用全功能测试箱测试STR电子脱扣器，第一次测试时间和后面的测试时间不一致，可 能会缩短一半，请问是何原因？ 在全功能测试箱的首页菜单中禁止热记忆功能就可以避免这种情况7 MTE MIC5.0D/6.0D 与 MT MIC5.0P/6.0P 有什么区别？ 两者都具有：过载，短延时，瞬动，接地保护；电流，电压，功率，频率测量；具有历史事 件记忆功能；操作可依据中文菜单进行；整定，微调功能，双重整定；可编程触点，对 事件定义和输出；区域选择性联锁ZSI保护。
MTE MIC5.0D/6.0D没有各种报警功能8 MT断路器P/H型控制单元菜单'主触头磨损'中数字的意义？ 为确定断路器内主触头磨损状况屏幕上有计数器显示触头磨损指示从0到900，触头应 该每次在指示器达到100 时必须检查主触头当达到900 时必须更换触头 如果断路器更换了控制单元，断路器必须重新定义9 MT 断路器的辅助触头 OF 与主触头的动作时序？合闸时，OF比主触头提前闭合分闸时，OF比主触头滞后分开对于时间差距，可串入 时间继电器使OF闭合延时10 MT断路器使用的是MIC7.0P,合闸时跳闸，Ap灯亮，故障代码Integr，可能的故障是 什么？Integr故障是断路器内置自保护，在合闸时Ap灯亮，可能是DINF保护动作，7.0的控制单 元可检查一下零序互感器的接线若主回路及二次接线都正常，可联系售后服务11 IDMTL 是由哪几个英文字母缩写而成？包含哪些曲线？IDMTL: inverse definite minimum time lag包含5种曲线：SIT :标准反时限曲线，I0.5tVIT: 超反时限曲线， ItEIT:极反时限曲线,I2tHVF: 高压熔断器曲线， I4tDT: 定时限曲线12 MT的Micrologic控制单元内部电池的作用及其更换时注意事项？MT断路器Micrologic控制单元内部电池（P033593）,其主要功能是为故障指示灯（Ir、Isd、 Ig、Ap）及控制单元内部芯片、日期显示等提供电源。
正常使用情况下电池寿命一般为10 年更换电池时无需拆下控制单元，只需打开侧面电池仓盖，拿出旧电池，按正确极性装入 新电池客户或代理商可自己更换电池新购置的开关或是刚更换电池后，屏幕上电池指示 为空白，需按下 test/reset 钮 3 秒以上，激活并检查新电池13 MT断路器Micrologic控制单元的LCD数字屏何时显示或不显示？对A型控制单元，当断路器空载或其负荷电流小于20%In时，LCD屏可能无显示，此时若 闭合断路器且负荷电流大于20%In即可显示对P型或H型控制单元，只要断路器合闸（即 使空载无电流）或断路器不合闸但采用了 PTE电压测量功能，LCD即可显示，当控制单元 无电压输入时，LCD不显示13 MT断路器的2倍中性线保护的用途是什么？动作值是多少？ 这项保护只能用于三极断路器，中性线的截面积几乎是相导线的两倍，当中性线中含有很高 的三次谐波电流叠加在一起时，就需要选择二倍中性线保护，因为三相的三次谐波是同相的 2002年以前的样本中是2In的保护，2003年以后的样本中更新为1.6In，长延时保护和短延 时保护都是以此为基准，但是瞬动保护不能大于10In14 MT 断路器的 Micrologic 控制单元故障指示 Ap 灯亮，表明是什么故障？Ap灯亮表明是控制单元的内部故障，或控制单元温度高于120°C。
可先停机一段时间若温 度下降后，可运行，说明是超温故障否则，需更换控制单元对于 P 型控制单元，除上 述原因外，基本电流保护外的附加保护功能动作也会导致Ap灯亮这时需进入故障历史记 录中仔细查找故障原因15 MT断路器的测试箱可以测试那些项目？□ 控制单元和断路器的连接和断路器的机械动作测试□ 对控制单元进行检测□ 控制单元的脱扣曲线检验（手动，自动）□ 区域选择性连锁接线检测□ 禁止热记忆功能（仅仅是测试时禁止）□ 禁止接地故障保护（仅仅是测试时禁止）16 MT 断路器故障后的复位有几种方式？有手动复位、电气复位（RES）、自动复位（RAR）三种方式□ 手动复位红钮为标准配置，位于控制单元上方断路器本体上，断路器故障跳闸后弹出（也 起机械指示作用），将其按下复位（SDE也同时复位），即可再次合闸□选配电气复位（RES）后，可以通过远方控制按钮实现机械指示（红色复位钮）和SDE 的复位然后对断路器进行合闸操作注意：选择RES功能后，不能再选取增加第二个SDE故障报警触点□选配自动复位（RAR）后，故障机械指示（红色复位钮）和SDE没有被复位，也允许 断路器再次合闸□电气复位（RES）、自动复位（RAR）二种方式只能选一种。
17 MT 断路器合不上闸，最常见的可能原因是什么（如何解决）？□ 回路中存在短路或接地故障（清除故障）□ 故障跳闸排除故障后未复位（按下复位按钮）□ XF线圈持续带电，防跳功能在起作用（将XF的电源断开再给上）□ 断路器未储能（检查储能电机的电源，如果正常检查可否手动储能）□ MX分励线圈带电（断开MX线圈电源）□ MN线圈不带电或故障（给MN施加高于0.85Un的电压）□ 断路器被闭锁在“断开”位置（取消闭锁）18 MT断路器是否都有区域选择性联锁功能？其中Z4和Z5接线端子分别代表哪种故障类 型联锁？出厂标配Z1,Z2,Z3端子是短接的，若将Z3和Z1,Z2之间的短接线断开，会有什么 结果？所有MT断路器都有区域选择性联锁功能（Mic 2.0A除外）其中Z4代表短路短延时故障 联锁，Z5代表接地故障保护联锁若将Z3和Z1，Z2之间的短接线断开，则取消断路器的 短延时故障和接地故障的时间延时19 MT断路器为什么故障后控制单元上查找故障记录时没有时间记录，如何才能有时间记 录?没有时间记录的原因可能是没有选择外部供电模块，如果要求故障记录中能够有时间的记 录，一定要加外部供电模块20 MT 断路器未安装长延时整定模块时，控制器如何运行？1. 长延时电流设定Ir是0.4In；2. 长延时跳闸延时tr对应调整拨钮指示值；3. 漏电保护无效；4. 电压测量输入无效（P/H）。
21 MT 断路器正面的防护等级是多少？□当不选用门框时，为IP30o□当选用门框时CDP时，为IP40o□当选用门框透明罩CP时，为IP5422 MT开关样本中有关MT外部模块尺寸和连接部分中外接中性线的外部互感器中SHLD 端子为何意，为何在接线图中没有该端子？SHLD为屏蔽线接线端子其在内部和GND端子是相连的在电路图中只画出了 GNDo23 MT 开关在实现手动、自动、上位机控制三种控制方式控制时，在手、自动控制时如何 屏蔽上位机控制信号?只有P、H型控制单元的断路器可以实现这种控制方式，且只能通过手调控制单元按键来实 现按动“维修显示按钮”选择“通信设置”命令，进入“授权MICROLOGIC远方进入”， 选择“进入允许”设置“否”即可实现这种控制方式的缺点是必须在机旁控制单元上调整24 MT控制单元A/P/H的测量精度？□ A 型控制单元：电流精度：1.5%（20%〜200%In）□ P 型控制单元：电压精度： 0.5％电流精度： 1.5％频率精度： 0.1Hz功率和电量精度： 2%□ H 型控制单元：电压精度： 0.5％电流精度： 1.5％频率精度： 0.1Hz功率和电量精度： 2%总的谐波误差 1%25 Mic 5.0P死机后如何重启？将断路器断开，如果有24Vdc或PTE模块，也断开。
然后重新合闸26 P/H 型控制单元的微调是指什么?长延时保护可以实现步长为1A的调节，脱扣延时时间步长为0.5秒短延时保护可以实现 步长为1A的调节瞬动保护可以实现步长为10A的调节27 P型和H型控制单元中，在故障记录中能否查到逆相序和逆功率？ 可以的逆相序和逆功率可在高级保护中设为三种方式OFF：取消保护.报警：功能产生报警，但不跳断路器跳闸＋报警：功能产生报警且跳开断路器报警方式：当超过了保护阈值，报警被储存在“报警历史记录”里跳闸方式：当超过了保护阈值，断路器跳闸，故障情况被储存在“跳闸历史记录”里 设定并查询历史记录即可28 长延时整定模块有几种？应如何选择？如果无特殊说明，各控制单元配标准（Ir= （0.4—1） In，分9档可调）的长延时整定模块除了不带显示屏的控制单元，用户根据自己的需要在订单中指出，可以更换为：□低设定模块：Ir= （0.4—0.8） In （分9档可调）□高设定模块：Ir= （0.8—1.0） In （分9档可调）□ LR 关（空模块）：取消长延时过载保护一般情况，可选择标准的长延时整定模块，即（0.4-1） In的调整范围 选择了低或高设定值的长延时整定模块，则整定范围变小，同时调节精度提高了。
选择长延时整定关（无长延时保护），则没有长延时保护另外，需要注意的是，选择长延时整定关（无长延时保护）和将长延时整定模块拆除两种情 况是不一样的，因为选择了长延时整定关（无长延时保护），则在原长延时整定模块处配有 一块空白板，并且与本体间有接线，意味着没有长延时整定；而将长延时整定模块拆除，则 在原长延时整定模块处空置，意味着长延时整定值为最小值29控制单元的IDMTL整定有什。
