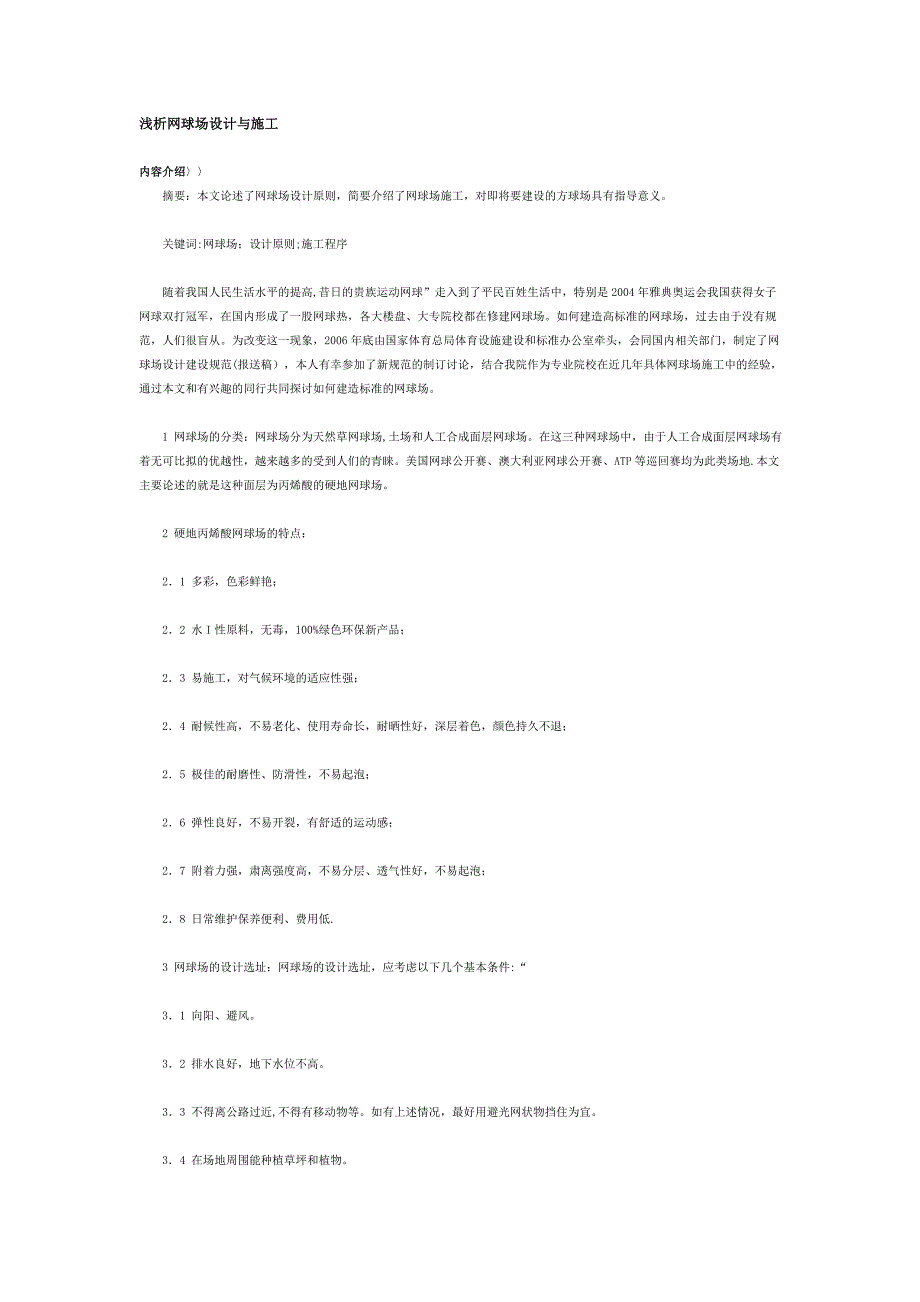

浅析网球场设计与施工内容介绍〉〉 摘要：本文论述了网球场设计原则，简要介绍了网球场施工，对即将要建设的方球场具有指导意义 关键词:网球场；设计原则;施工程序 随着我国人民生活水平的提高,昔日的贵族运动网球”走入到了平民百姓生活中，特别是2004年雅典奥运会我国获得女子网球双打冠军，在国内形成了一股网球热，各大楼盘、大专院校都在修建网球场如何建造高标准的网球场，过去由于没有规范，人们很盲从为改变这一现象，2006年底由国家体育总局体育设施建设和标准办公室牵头，会同国内相关部门，制定了网球场设计建设规范(报送稿），本人有幸参加了新规范的制订讨论，结合我院作为专业院校在近几年具体网球场施工中的经验，通过本文和有兴趣的同行共同探讨如何建造标准的网球场 1 网球场的分类：网球场分为天然草网球场,土场和人工合成面层网球场在这三种网球场中，由于人工合成面层网球场有着无可比拟的优越性，越来越多的受到人们的青睐美国网球公开赛、澳大利亚网球公开赛、ATP等巡回赛均为此类场地.本文主要论述的就是这种面层为丙烯酸的硬地网球场 2 硬地丙烯酸网球场的特点： 2．1 多彩，色彩鲜艳； 2．2 水I性原料，无毒，100%绿色环保新产品； 2．3 易施工，对气候环境的适应性强； 2．4 耐候性高，不易老化、使用寿命长，耐晒性好，深层着色，颜色持久不退； 2．5 极佳的耐磨性、防滑性，不易起泡； 2．6 弹性良好，不易开裂，有舒适的运动感； 2．7 附着力强，肃离强度高，不易分层、透气性好，不易起泡； 2．8 日常维护保养便利、费用低. 3 网球场的设计选址：网球场的设计选址，应考虑以下几个基本条件:“ 3．1 向阳、避风。
3．2 排水良好，地下水位不高 3．3 不得离公路过近,不得有移动物等如有上述情况，最好用避光网状物挡住为宜 3．4 在场地周围能种植草坪和植物 3．5 便于群众使用 3．6 室外场地长轴基本为南北向,偏向宜小于18 根据面积大小规划出最合理的建设方案，主要考虑因素有：场地土质厚度，地下水位置，球场的方向,水泥或沥青基础的选择，多片球场相连时空地间隔大小等 4 网球场的结构：在《规范》中，网球场基础部分规定为基础应密实、坚固、稳定厚度应大于380mm，表面平整度、坡度与面层要求一致结合西安地区土质特点和我院近几年的经验，一般按照如下结构设计： 4．1 砼基础丙烯酸面层网球场:夯实后的原土——200mm3：7灰土—-200mmC25~———3—5mm丙烯酸面层 4．2 沥青砼基础丙烯酸面层网球场：夯实后的原土——200ram3：7灰土一150ram二灰砾石——40mm中粒沥青ra～—-30mm细粒沥青TRY’—-3-5mm丙烯酸面层.其中二灰砾石中粒径为20一40mm，重量比为石灰：粉煤灰：砾石＝ 4．3规范要求选用何种基础的网球场，基础各结构层的密实度均I＞95%，具体施工工艺和其他要求符合《公路基础施工技术规范》、《公路水泥混凝土路面施工技术规范》、《公路沥青路面施工技术规范》。
5 网球场坡度与平整度、排水、围网设施的要求： 5．1坡度和平整度：单片场地应在一个斜面上每片场地坡度至少应为0.5％（1：200)，最大不应超过1%（1：100），从边线到边线向同一方向倾斜的场地不应超过3片（54.864m)，从端线到端线向同一方向倾斜的场地不应超过l片（39.624m）平整度方面用300ram的直尺测量，场地表面任何位置凹陷不应超过2mm． 5．2排水设施宜设置在场地的周边排水沟宽度不应小于200mm,深度不应小于200mm，坡度应小于l%(1：100）.排水沟应设排水搁栅. 5．3围网可以修建在场地边缘内测处，高度不得小于3.048m，网眼尺寸应为445mm×44.5ram．围网的标准色为绿色、黑色或褐色所有立柱应为外边长不小于635ram的方柱或外径76mm的圆柱横柱应至少635mm粗，所有柱子中心距不得超过3.048m．门的宽度至少为0914m． 6 基础部分的施工: 以沥青砼基础施工为例：施工工艺流程：测量放线_＋土基(素土夯实）*3：7灰土-＋二次测量放线 6．1测量： （1）场地的排水坡度应小于1％,在各层都必须用10一20吨的压路机压实，密实度必须达95％以上。
由于对排水的特殊要求,场地地表的竖向及标高尤为重要，因为测量工作不仅是确保施工质量的关键，还是本工程能否通过验收的重要环节，因此对工程的测量工作要加强管理及控制并严格测量复核制度，未经复测不准进行下道工序. （2）运动场＋0.000为最低点顶面标高： 施工时严格控制场地平整度和坡度对该工程所使用的测量仪器的精度应满足场地设计技术要求,即经纬仪精度应达到12 L以内，水平仪闭合误差应不超过＋5mm，测距采用全站仪及钢尺双测 （3）场地的＋O．000及东西、南北轴线点，在反复校测无误后，用混凝土将桩位固定好，同时，设保护标志.防止碰撞移位填写测量复核记录及工程报验单,确保场地尺寸达到规范要求． 6．2素土夯实： 场地土方挖至标高后，对不适宜的土壤及翻浆地段进行处理后刮平场地，按设计要求的标高进行找平，洒水后,进行碾压，密实度达到95％平整度允许偏差不得大于lOmm，纵断高程偏差允许值为＋20mm，宽度不得小于设计要求，碾压无颤动及起皮碾压完毕后取土样送实验室做土壤击实，现场碾压后的密实度测试,采用环刀法检验 6．3三七灰土层： 用3：7的灰土铺设200毫米，在铺设之前应注意把其搅拌均匀,以免减低稳固效果. 二灰砾石层： 为了达到碾压、压实度的要求，对150mm厚的二灰砾石层采用一层摊铺及碾压。
6．4二灰砾石层施工工艺流程:选料运输一摊铺叶碾压_刮平一碾压一成活_养护 （1）二灰砾石选当地市政工程监督站认可的厂家，其质量标准必须满足相关规范要求. (2）摊铺：摊铺混合料前，素土层验收合格，基层洒水保持潮湿；混合料摊铺采用机械摊铺与人工摊铺相结合,虚铺厚度为设计厚度乘以压实系数，机械摊铺为1.2-14,人工摊铺为16.摊铺时混合料不得有粗细料离析现象，如发现后，立即进行处理 （3）碾压、刮平、再碾压：混合料厚度15-20cm为宜；碾压采用振动碾先静压二遍，由低处向高处碾压，稳压1——2遍，及时再按设计坡度找平或用刮平机刮平,再碾压 （4）成活：摊铺好的混合料，应当日碾压成活分段施工时混合料层的接茬处理好，接茬应预留500mm不碾压，与下次摊铺后好混合料一同碾压,再压实密实度达到≥95％以上为合格 （5）养护：养护应在潮湿状态下养护，时间长短视季节而定，一般不少于4—6天养护期间封闭交通 7 粗粒和细粒沥青砼施工要点： 7．1中粒式和细粒式沥青砼施IT—艺流程： 摊铺50mm厚粗沥青一碾压成活叶摊铺30ram厚细沥青一碾压成活 7．2沥青混凝土摊铺前，应做好一切准备工作：施工组织及管理体系,人员分工，确定各种施工机械匹配及数量，机械设备检查完好，材料选定，落实具体,包括高程复测，变坡点控制及方格网控制等项工作. 7．3加强施工现场的管理，应事先对所有施工人员进行技术交底，技术交底内容：摊铺机的摊铺温度、速度、厚度摊铺宽度、自动找平方式、操作工艺;压路机的压实顺序、碾压温度、碾压速度及遍数等压实工艺；以及确定松铺系数,接缝方法等。
分工明确，责任到人对厚度不一的局部地段，按设计要求选择不同薄厚的木板，几何形状符合设计要求，以确保摊铺厚度满足设计的关键部位.除沥青混凝土供应的自身原因外，现场尽可能作到随到随铺减少压车，试验员应及时检测来油的温度，沥青混凝土的进场温度应在130一150℃左右 7．4摊铺机最好选用电脑自动控制的摊铺机,以确保平整度.碾压采用中型振动碾，保证碾压的密实度当碾压中途若出现波浪及开裂应停止碾压现场查找原因后再行碾压 7．5一般摊铺作业段应不小于lOOm要尽可能减少纵向接茬，当摊铺中断并降至与大气同温时,再行接铺的沥青混凝土，应采用直茬热接法施工，以保证路幅完整. 7．6当碾压至表面平整，密实度符合检验标准，且无显著轮迹时方能停止碾压 7．7施工沥青砼面层及碾压过程中，加强管理,组织落实,搞好碾压工程中的标高测量控制，以严格控制平整度、各变坡度点、及塑胶加厚区各部位标高的控制.采用可调铝合金直尺，实行两边做好以上工作,首先做到组织落实，分工明确现场工程技术人员，复测员、质量员、试验员，必须统一由该工程项目经理指挥并按专业分工，责任到人，各负其责,严格把好工程质量关做好施工前各项准备工作. 8 面层施工 8．1试水:全场洒水测试场地平整，试水一小时后将场地内凹陷超过2mm处用粉笔做记号。
8．2补平：用网球场专用填充剂补平掺40-70目的石英砂、水泥和水,填平场地内的凹陷处，降低积水现象，使场地的平整度达到要求,直尺测量3m范围内高低不得超过2mm，干透需要24小时 8．3底层：在网球场专用沥青填充剂中掺人40-70目的石英砂和水泥、水，充分搅拌后用橡胶刮板全场刮一道，使场地上形成一层结合紧密的涂层，干透约需24小时 8．4弹性层：用丙烯酸胶粒全场涂刮五层(三粗两细)用丙烯酸乳胶混合油混合大颗粒高弹性橡胶粒加水稀释后充分搅拌,用橡胶刮板均匀涂刮三层;同样的办法把含有高弹性小颗粒的丙烯酸乳胶涂刮两遍，使得小颗粒能充分填补大颗粒形成的空隙. 8．5加强层:用丙烯酸填充剂兑水再掺60一80目的石英砂充分搅拌后全场涂刮一遍，是面层底层之上再增加一道垫层干透约需24小时 8．6纹理层：用选好颜色的丙烯酸色料兑水掺人60一80目的石英砂充分搅拌后涂刮两遍,使面层具有一定的纹理,增加耐磨功能，调节球速.每层干透及养护约需24小时. 8．7装饰层：用同样颜色的丙烯酸色料兑水充分搅拌后再涂刮一层，这样颜色更加鲜艳,增加抗紫外线照射的能力干透及养护约需24小时 8．8划线：用丙烯酸9＃专用白色划线漆按照事先的测量和国际网联的规定划线。
划线时可将胶纸贴在地面上划线，防止毛边。
