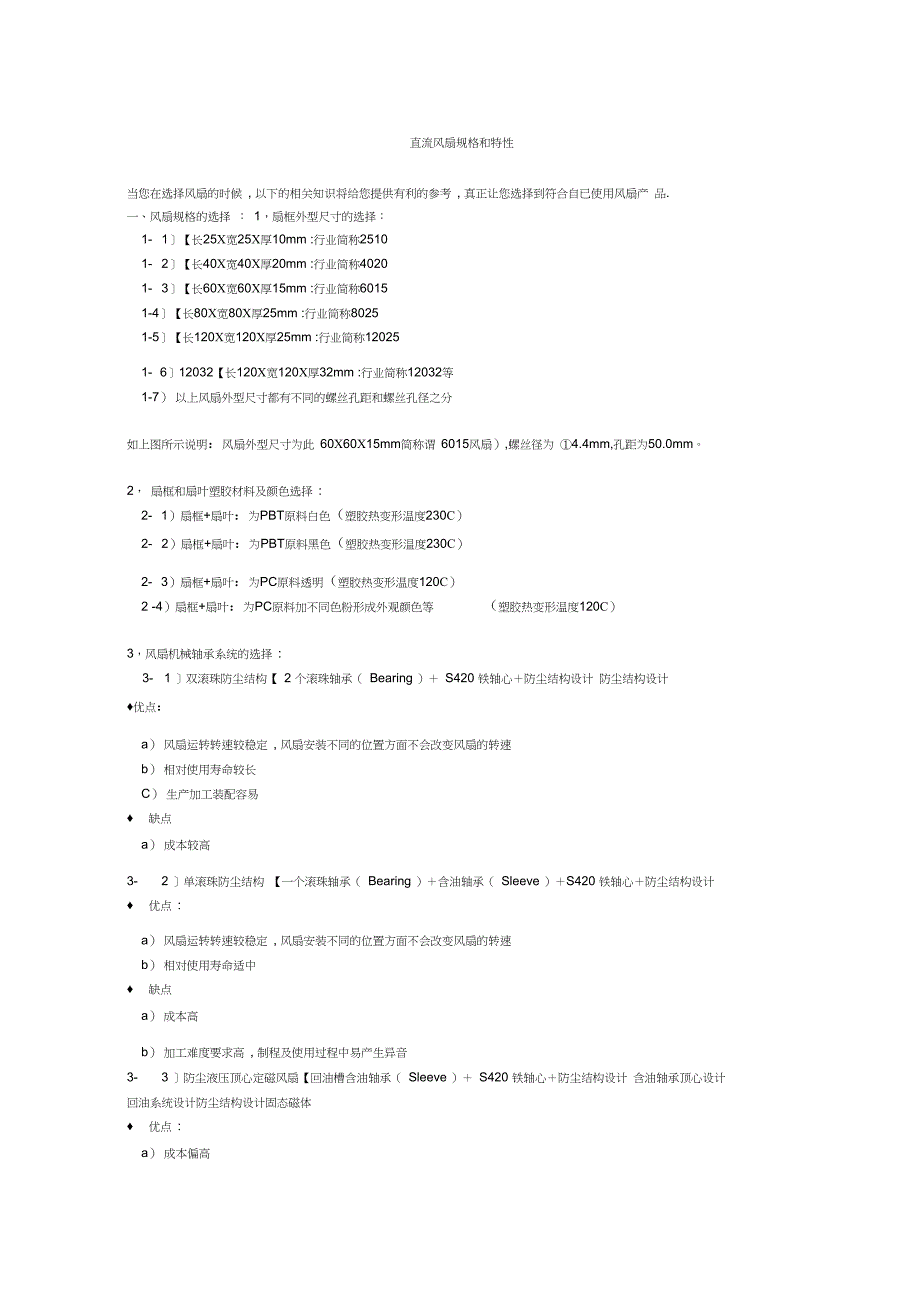

直流风扇规格和特性当您在选择风扇的时候 , 以下的相关知识将给您提供有利的参考 , 真正让您选择到符合自已使用风扇产 品.一、风扇规格的选择 ： 1，扇框外型尺寸的选择：1- 1〕【长25X宽25X厚10mm :行业简称25101- 2〕【长40X宽40X厚20mm :行业简称40201- 3〕【长60X宽60X厚15mm :行业简称60151-4〕【长80X宽80X厚25mm :行业简称80251-5〕【长120X宽120X厚25mm :行业简称120251- 6〕12032【长120X宽120X厚32mm :行业简称12032等1-7） 以上风扇外型尺寸都有不同的螺丝孔距和螺丝孔径之分如上图所示说明：风扇外型尺寸为此 60X60X15mm简称谓 6015风扇）,螺丝径为 ①4.4mm,孔距为50.0mm2， 扇框和扇叶塑胶材料及颜色选择 :2- 1）扇框+扇叶：为PBT原料白色（塑胶热变形温度230C）2- 2）扇框+扇叶：为PBT原料黑色（塑胶热变形温度230C）2- 3）扇框+扇叶：为PC原料透明（塑胶热变形温度120C）2 -4）扇框+扇叶：为PC原料加不同色粉形成外观颜色等 （塑胶热变形温度120C）3，风扇机械轴承系统的选择 :3- 1 〕双滚珠防尘结构【 2 个滚珠轴承（ Bearing ）＋ S420 铁轴心＋防尘结构设计 防尘结构设计♦优点：a） 风扇运转转速较稳定 , 风扇安装不同的位置方面不会改变风扇的转速b） 相对使用寿命较长C） 生产加工装配容易♦ 缺点a） 成本较高3- 2 〕单滚珠防尘结构 【一个滚珠轴承（ Bearing ）＋含油轴承（ Sleeve ）＋S420 铁轴心＋防尘结构设计♦ 优点 :a） 风扇运转转速较稳定 , 风扇安装不同的位置方面不会改变风扇的转速b） 相对使用寿命适中♦ 缺点a） 成本高b） 加工难度要求高 , 制程及使用过程中易产生异音3- 3 〕防尘液压顶心定磁风扇【回油槽含油轴承（ Sleeve ）＋ S420 铁轴心＋防尘结构设计 含油轴承顶心设计回油系统设计防尘结构设计固态磁体♦ 优点 :a） 成本偏高b) 相对使用寿命适中C) 内外防尘设计 , 定磁顶心运转及内部回油循环系统设计 , 延长风扇使用寿命♦缺点a) 加工难度精度要求相当高3-4〕防尘液压磁悬浮风扇【回油槽含油轴承( Sleeve )+ S420铁轴心+防尘结构设计】 防尘结构设计含油轴承S420 轴心密封结构回油槽没计♦ 优点 :a) 成本适中b) 相对使用寿命适中C) 内外防尘设计 , 内部回油循环系统设计 , 延长风扇使用寿命♦ 缺点a) 加工难度精度要求相当高4，风扇线材的选择：4- 1) 线材规格型号 常规分线 :• UL1007 24AGW线材等级:80 °C ,300V,最大导体阻抗 28.3 Q /KFT,20 C• UL1007 26AGW线材等级:80 C, 300V,最大导体阻抗 45.2 Q /KFT,20 C• UL1095 28AGW线材等级:80 C ,300V,最大导体阻抗 6.64 Q /KFT,20 C• UL1571 28AGW线材等级:80 C ,30V,最大导体阻抗 6.64常规并线• UL2468 24AGW并线线材等级:80 C ,300V,最大导体阻抗Q /KFT,20C28.3Q /KFT,20 C• UL2468 24AGW并线线材等级:80 C ,300V,• UL1095 28AGW并线线材等级:80 C ,300V,4-2) 常用端子规格型号最大导体阻抗最大导体阻抗45.26.64Q /KFT,20 CQ /KFT,20CJST 2.5(2P) JST 2.5(3P) 2510(2P) 2510(3P) JST 2.0(2P) JST 2.0(3P)Molex1.25(2P) Molex1.25(3P) Molex5264(3P) 杜邦 2.54(3P) SMH250(2P) AMP MAT-1004- 3) 导线长度表示方式导线长度 焊锡长度有端风扇的导线长度算法及标示 无端风扇的导线长度算法及标示5， 依送风方式，轴流扇和离心扇5- 1 〕轴流扇：最广泛的形式就是用轴流风扇(也就是最普遍的那种风扇)向下鼓风，之所以这么流行 是因为综合效果好且成本低廉。
如果把轴流风扇的方向反过来，就变成向上抽风，在某些特别型号的散热 器中会采用这种形式两种送风形式的差别在于气流形式的不同，鼓风时产生的是紊流，风压大但容易受 到阻力损失；抽风时产生的是层流，风压小但气流 稳定理论上说，紊流的散热效率比层流大得多，因此才成为主流设计形式轴流风机 虽然应用广泛，但是也存在固有的缺陷轴流风机受电机位置的阻挡，气流不能流畅通 过鼓风区域的中部，这称为“死区”•正转【逆时针方向，出风方向为风扇正背面方向】•反转【顺时针方向，出风方向为风扇出口方向】5- 2〕离心扇【Blower】：离心风扇是与轴流风机完全不同鼓风形式， 也逐渐开始使用在 CPU散热当中,通常被电脑用户称为“涡轮风扇”这种风扇的优越之处在于很好地解决了“死区”问题离心风扇与传 统风扇的不同之处是其叶片旋转是在垂直的平面内进行的，进风口位于风扇的侧面散热器底面接收到的 气流分布较均匀离心风扇的鼓风方向上没有障碍物，所以在各个位置都有同样的气流同时它的风压和风量 的调节范围也更大，转速控制的效果更好负面的影响噪音大• 正转【逆时针方向，出风口出风】• 反转【顺时针方向，出风口进风】、风扇电气特性基本项目1〕依风扇使用额定电压和电压使用范围选择1-1〕 DC5V 【使用电压范围：4.5V 〜5.5V】1-2〕 DC12V 【使用电压范围：10.2V 〜13.8V 】1-3〕 DC24V 【使用电压范围：20.4V 〜27.6V 】1-4〕 DC48V 【使用电压范围：43V〜52V】1-5)一些特殊额定电压和电压使用范围要求之规格等2 ） 风扇起动电压要求起动电压的定义 : 能使风扇在最低电压下正常运转时的电压。
起动电压越小就意味着风扇的静磨擦系数小, 风扇运转及转速越顺畅和稳定 , 选择好风扇是需对此项有特别要求3〕风扇运转额定电流要求在额定电压下风扇稳定工作运转时的电流【电流表示符号： I ,单位:A（安培）,1A = 1000mA】在能确保散热效能情况下，电流越小越好，也就消耗能源越少 , 同时也利风扇的使用寿命4〕风扇运转额定转速要求【转速单位 :RPM】4- 1 〕超高转速（表示该风扇在安全使用的条件下的正常最高转速）4-2 〕高转速4-3 〕中转速4-4 〕低转速4-5 〕超低转速（表示该风扇在额定电压下能持续正常运转的最低转速）5〕风扇自动恢复起动功能要求该功能为将风扇转子锁定，风扇电流瞬间由大变小 （近视为零A）进行锁定，放开转子，转子处于停止状态，过几秒钟 （ 停止状态时间的长短由 IC 本身常规设计或特别需求作设计调整 ）后由 IC 内部自动释放导能 电压将风扇重新恢复工作，风扇转子开始由停止状态开始正常运转♦该功能主要为防止安装使用过程中风扇转子受外界因素的原因导致转子被卡死或风扇出现死角，常时间受大电流的影响而引起风扇烧毁6〕风扇噪音要求【单位为分贝 dB（A）】风扇噪音是使用者最为关注的项目 , 在满足散热的前题条件下 , 一般噪音要求越小越好。
风扇噪音与摩擦力、 空气流动有关风扇转速越高、风量越大，造成的噪音也会越大，另外风扇自身的震动也是不可忽视的因 素当然高品质的风扇的自身震动会很小，但前面两个者却是难以克服的要解决这个问题，我们可以尝 试使用尺寸较大的风扇应在在风量相同的情况下，大风扇在较低转速时的工作噪声要小于小风扇在高转 速时的工作噪声另外一个我们容易忽略的因素是风扇的轴承由于风扇高速转动时转轴和轴承之间要摩擦碰撞，所以也是风扇噪声的一个主要来源噪音的测试标准以Microphone 至 Fan 1M 距离测试所得 （ 如下图所示 ）, 特殊要求的将会缩短之间的距离7〕风扇风量&风压要求风扇的风量 &风压是决定散热效能的主要因素 ,常风扇外型规格定下来后 , 风扇的特性重点要求就是风量&风压,决不是风扇转速，通常人们都会误解了这重点，开始使用A厂家的风扇转速为作 2400RPM只要B 厂家的风扇也为2400RPM就可以了，这样做完全是错误的如 A厂家4028风扇转速为8000RPM风量为 30CFM风压为15mmHO2额定电流为0.16A,噪音为30dB;那B厂家的4028风扇转速为7500RPM风量为 32CFM风压为15.6mmHO2额定电流为0.14A,噪音为30dB；从数值来看,B厂家的参数会优于 A厂家的，且 B厂家的7500RPM的风扇完全可以与 A厂家的8000RPM风扇代用（其它品质一致前题下）,所以我们选择风 扇不是看规格转速 , 而是看风量 &风压。
7.1 风量：风量就是每分钟风和送出或吸入空气的体积 [ 单位 M3/min（ft3/min）, 每分钟多少立方米 （立 方英尺 ）] （CFM 或 CMM）7.2 风压：风压就是风扇克服阻力进行送风时所需要产生的压力，分为静压和动压静压是指平行于气 流方向测量到的压力， 动压是气体流动所需动能转化为压力的过程 [ 单位 :mm/H2O（inch/H2O）, 风压水柱 多少毫米 （英寸 ）] 风量&风压测试设备（风洞）风扇的特性（P&Q）曲线三、风扇特性控制方式选择 ：1〕 二条线一般控制输出【电压大小可控制风扇转速快慢】1.2 线风扇分为有端和无端（裸线）两种接线方式，端子型号规格、线材正负极性方向及线规由使用者指 定一般引线采用两种颜色线材，红色和黑色；红色线接电源的正极电压，黑色线接电源的负极电压2〕 FG 信号控制输出【电压大小可控制风扇转速，第三条 FG 信号线可提供方波频率信号给设备来侦测其 风扇转速实值】2.1 线 FG 信号输出风扇分为有端和无端（裸线）两种接线方式，端子型号规格、线材、正负极性方向及线规由使用者指定一般引线采用三种颜色线材，红色、黑色和白色（黄色等），红色线接电源的正极电压， 黑色线接电源的色极电压，另外第三条引线 FG 信号线， FG 信号线颜色常规为白、黄两种；（接线电路图如下）。
IcR>V（FG）/lc Ic = 10mA （ Max.）♦FG信号输出波形图：3〕 三条线 （RD 信号控制 ）输出【正 （ ＋）/ 负（－）极电源，电压大小可控制风扇转速 , 第三条线可提供一个电 频信号给设备侦测（报警 / 指示方式等）该风扇是否正常工作运转】3.1 线 RD 信号输出风扇分为有端和无端（裸线）两种接线方式，端子型号规格、线材正负极性方向及线规由使用者指定一般引线采用三种颜色线材，红色、黑色和白色（蓝色等），红色线接电源的正极电压， 黑色线接电源的色极电压，另外第三条线接 RD 信号端， RD 信号线颜色常规为白、蓝两种；（接线电路图如下）IcR>V（RD）/Ic Ic = 10mA （ Max.）RD 信号输出波形图：Running4〕四条线（PWM信号控制）输出【正（+ ”负（一）极电源，第三条FG信号线侦测其风扇转速，第四条PWM脈 衝寬度調節 ） 提供设备调制其风扇转速】•pwM言号输出波形图。
