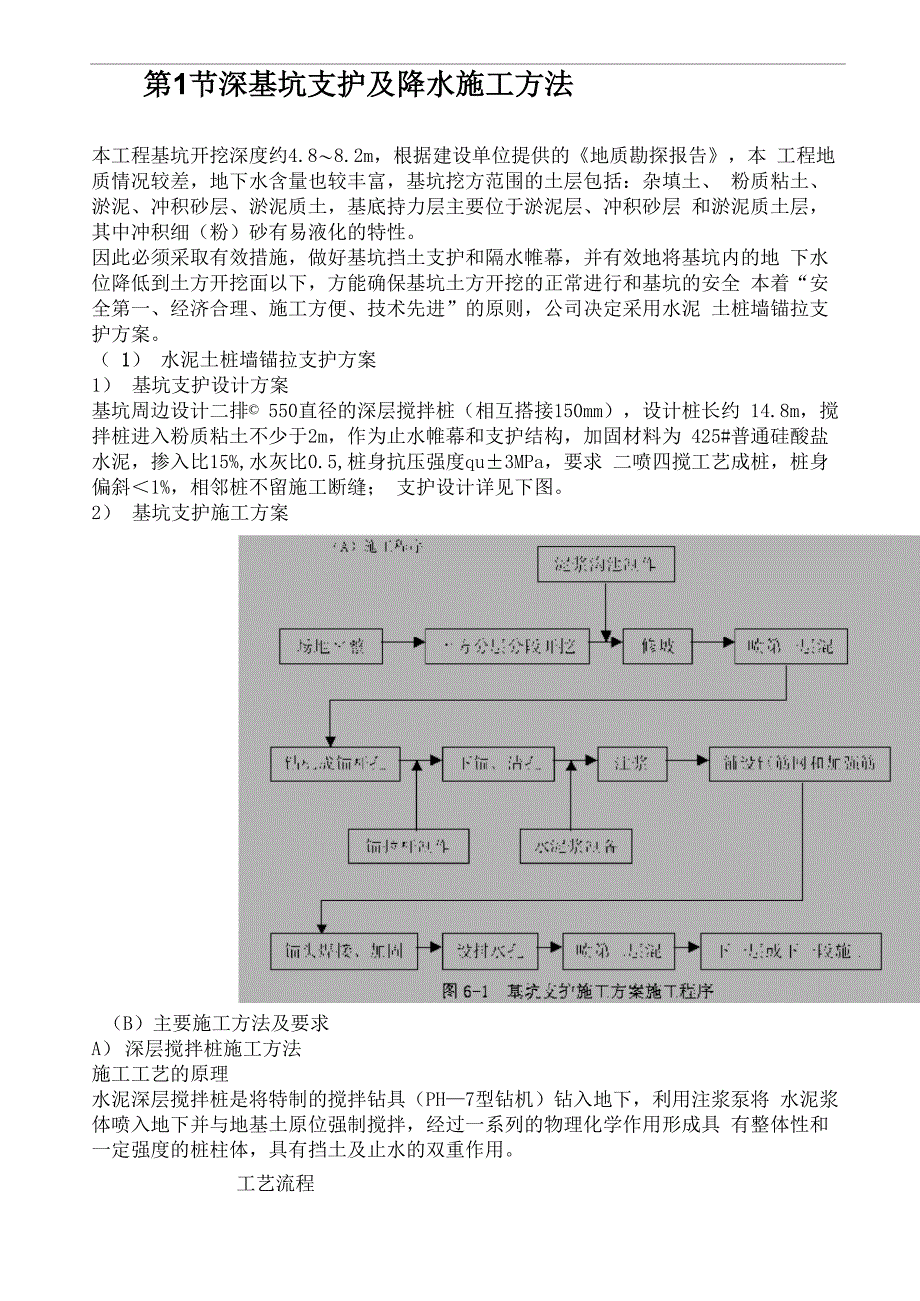

第1节深基坑支护及降水施工方法本工程基坑开挖深度约4.8〜8.2m,根据建设单位提供的《地质勘探报告》,本 工程地质情况较差,地下水含量也较丰富,基坑挖方范围的土层包括:杂填土、 粉质粘土、淤泥、冲积砂层、淤泥质土,基底持力层主要位于淤泥层、冲积砂层 和淤泥质土层,其中冲积细(粉)砂有易液化的特性因此必须采取有效措施,做好基坑挡土支护和隔水帷幕,并有效地将基坑内的地 下水位降低到土方开挖面以下,方能确保基坑土方开挖的正常进行和基坑的安全 本着“安全第一、经济合理、施工方便、技术先进”的原则,公司决定采用水泥 土桩墙锚拉支护方案 1) 水泥土桩墙锚拉支护方案1) 基坑支护设计方案基坑周边设计二排© 550直径的深层搅拌桩(相互搭接150mm),设计桩长约 14.8m,搅拌桩进入粉质粘土不少于2m,作为止水帷幕和支护结构,加固材料为 425#普通硅酸盐水泥,掺入比15%,水灰比0.5,桩身抗压强度qu±3MPa,要求 二喷四搅工艺成桩,桩身偏斜<1%,相邻桩不留施工断缝; 支护设计详见下图2) 基坑支护施工方案(B)主要施工方法及要求A) 深层搅拌桩施工方法施工工艺的原理水泥深层搅拌桩是将特制的搅拌钻具(PH—7型钻机)钻入地下,利用注浆泵将 水泥浆体喷入地下并与地基土原位强制搅拌,经过一系列的物理化学作用形成具 有整体性和一定强度的桩柱体,具有挡土及止水的双重作用。

工艺流程图 6-2 深层搅拌桩施工工艺流程 主要工艺控制参数表 6-1 主要工艺控制参数项目参数备注钻进提升速度(m/min)0.47; 0.8; 1.47I II III档搅拌速度(r/min)28; 47I II档泵压(MPa)0.4 0〜0.60泵量(m /h)6.0试桩分别在不同地段试搅,检查设计工艺参数的合理可行性,其中包括:搅拌机钻进 深度、桩底标高、桩顶或停灰面标高、灰浆的水灰比、外掺剂的配方、搅拌机的 转速和提升速度、灰浆泵的压力、料罐和送灰管的风压、输浆量等施工技术及操作要求(a) 技术要求a) 深层搅拌桩桩径为①550mm,桩间搭接150mm,桩长14.8mb) 深层搅拌桩采用水泥浆灌注,采用四搅二喷方式施工,加固材料采用425# 普硅水泥,水泥掺入比15%,折合单桩水泥用量不少于60kg/m,水灰比0.5c) 搅拌桩的垂直偏差度不得超过1%,桩位布置偏差不得大于50mm,桩径偏差 不得大于 4%d) 施工中用流量泵控制输浆速度,使注浆泵出口压力保持在0.4 — 0.6MPa,输 浆速度应保持常量e) 根据该场地勘察资料,搅拌桩穿过淤泥层及砂层进入强风化层b) 操作要求a) 桩机就位由专人操作,专人负责电缆管线,专人校正钻头对位,钻头就位采 用垂线量测(二个方向观测)。

b) 钻进前先打开浆泵送清水,检查各种管路及钻头喷口通畅才可钻进c) 开始下沉时即送浆桩底喷浆应不少于30秒,使浆液能完全到达桩端d) 整个制桩过程边下沉(或提升),边搅拌,边喷浆的连续作业,注意观察有 关仪表和管道的脉动情况,以判断管道是否通畅,喷浆是否正常e) 成桩后应立即检查送浆量,成桩水泥浆总量不得少于设计要求f) 水泥浆拌制要严格计量,严格控制水灰比,浆体使用前要过筛,以防块体、 纸屑等进入管道造成堵塞g) 水泥不得使用过期、受潮、变质的水泥h) 施工记录班报表应由桩机施工人员现场及时记录,不允许事后作“回忆记录”i) 在施工中出现的问题,当班人员应及时向工地指挥部门值班人员汇报,以便 及时妥善处理解决j) 工程施工除按上述要求外,尚应遵守《软土地基深层搅拌加固技术规程》 (YBJ225 — 91)等有关规程规定B)喷锚施工方案喷锚施工需有 4m 宽的施工作业面,施工前先按设计锚杆标高将土方分层开挖至 锚杆位置以下0.2m,并平整好场地,设置泥浆沟池,初喷第一层混凝土(4cm厚), 在混凝土面上定好锚杆位置,架设钻机相邻锚杆施工方位调整平行,严格定向定位,钻机安装牢固,先以①130mm开孔 至1〜3m,然后以①110mm钻孔到底。

钻孔采用回转钻进方式,钻进时采用泥浆循环护孔,钻孔达到设计深度后,继续 超钻20〜50cm钻孔完毕后,反复用泥浆循环清孔,清除孔内残留物 锚杆钻孔施工中若碰到楼房桩基础,应立即停钻,回灌水泥浆后,重新调整角度 及位置施工锚拉杆(钢筋)上均匀布置定位器,定位器每 1.5m 一个钢筋长度比锚杆设计 长度长0.3m,留在锚杆孔外灌浆管采用1寸软塑料管,置于定位器中空,其底口离锚杆尾部0.3m与锚杆钢 筋一同下入孔中冲孔用大泵量清水,务必把孔中残留物清除,并置换出孔中泥浆 锚杆灌浆材料采用水灰比0.4〜0.5 的纯水泥浆,水泥标号为425#(普硅)本 工程采用一次灌浆工艺水泥浆须搅拌均匀,连续灌浆拔管过程中应保证灌浆管管口始终埋在水泥浆内 每层锚杆施工完成后,立即将已制作好的钢筋网挂在第一层混凝土面上,并且铺 设加强筋,设置排水孔挂网时要求钢筋网跟混凝土面密贴,钢筋网、加强筋与 锚杆的连接采用焊接,锚头处加焊两条10cm长①16短钢筋挂网完成后,立 即进行第二层喷射混凝土(厚4cm)作业施工结束后,用泥浆泵将各池中水、浆抽干,整理好场地 2) 塔式起重机基础方案1) 塔式起重机基础设计采用钻孔灌注桩,桩径为©1000,桩长约为25.0m,要求 桩端入中风化岩层1m。

公司在详细研究本工程的地质勘察报告和对场地周边环 境进行认真踏勘的基础上,结合实际经验,决定采用如上方案2) 工程地质条件(略):详见工程地质报告3) 钻孔桩施工工艺: 钻孔灌注桩的主要工序如下:测量放线定桩位一埋设钢护筒一钻机定位钻孔,成孔一泥浆循环清孔一钢筋笼制 作与安放一下导管,水下混凝土浇筑一钻机移位4) 钻孔灌注桩的施工方法(A) 测量放线定桩位 根据建设单位提供的测量控制点和设计图纸的有关数据进行测量放线,定出桩位 并加以保护桩位须经有关单位进行复核,复核无误后方可进行施工B) 埋设钢护筒:钢护筒一般用4〜8mm厚的钢板加工而成,高1〜1.5m,内径应比钻头直径大 100mm,护筒顶部开设一个溢浆口,并高出地面15 0〜300mmC) 钻机成孔A) 钻进时应根据土层类别确定钻进速度在淤泥和淤泥质土中,应根据泥浆的补给情况,严格控制钻进速度,一般不宜大 于1 m/mim;在松散砂层中,钻进速度不宜大于5m/h在硬土层中或岩层中的钻 进速度以不发生跳动为准B) 作为护壁和排渣用的泥浆,其制作及性能要求符合下列规定(a) 在粘性土中成孔时应注入清水,以原土造浆护壁泥浆比重应控制在1.1〜 1.3。

b) 在砂土和较厚的夹砂层中成孔时,应制备泥浆或在孔中投入泥团造浆,泥 浆比重应控制在1.2〜1.3c) 在砂卵石或易塌孔的土层中成孔时,泥浆比重应控制在1.3〜1.5d) 泥浆的控制指标:粘度18〜22S,含砂小于8%,胶体大于90%C) 钻具和钻头的选用依据土层而定(a) 在一般粘性土,淤泥,淤泥质粘土以及砂土中,采用笼式钻头b) 在砂卵石层,强风化层中,可用镶焊硬质合金刀头的笼式钻头c) 遇孤石或旧基础时,用带硬质合金齿的笼式钻头d) 在硬岩中用牙轮钻头e) 当钻孔倾斜时,可往复扫孔修正,如修正无效,应在孔中回填粘土或风化 岩块,再重新钻进f) 为保证钻孔的垂直度,应在钻机上设置导向装置,同时要求钻机平整D) 清孔A) 对以原土造浆的钻孔,钻到设计深度后,可使钻头空钻不进尺,循环泥浆, 泥浆比重控制在1.1 左右B) 对于土质较差的砂土和砂卵石层,清孔后泥浆比重控制在1.15〜1.25左右C) 清孔后的沉渣厚度,端承桩不得大于100mm在灌注水下混凝土前必须复测 沉渣厚度,合格后方可灌祝水下混凝土D) 桩垂直度允许偏差为0.5%,桩径允许偏差:不小于设计桩径30mm ;不大于设 计桩径 50mm。

E) 钢筋笼的制作和安放A) 钢筋笼制作应符合下列规定:(a) 钢筋间距必须大于混凝土骨料料径3倍以上b) 加劲箍应在主筋外面,主筋一般不设弯钩,钢筋头不得向内弯曲,以免妨 碍导管工作c) 主筋的搭接应相互错开,35倍钢筋直径区段范围内的接头数量不得超过钢 筋总数的一半B) 钢筋笼直径除设计要求外,尚应符合下列要求:(a) 钢筋笼外径应比钻孔直径小140mmb) 钢筋笼内径应比导管接头的外径大100mm以上c) 钢筋笼的主筋净保护层不小于70mmC) 钢筋笼制作的允许偏差:(a) 主筋间距:±10mmb) 箍筋间距或螺旋筋的螺距:±20mmc) 加强筋间距:±50mmd) 钢筋笼直径:±10mme)钢筋笼长度:±100mmD) 为保证钢筋保护层厚度,可设置定位钢筋环或混凝土垫块E) 钢筋笼应在清孔后立即吊装,用桩架安放入钻孔中F) 安装钢筋笼时,应对准孔位,吊直扶稳,缓慢下沉,避免碰撞孔壁钢筋笼 下沉至设计位置后,应立即固定,防止移动G) 钢筋笼安装完毕时,应会同建设单位,设计单位和监理公司对该桩进行掩蔽 工程验收,合格后应及时灌注混凝土,其间歇时间不宜超过 4hF) 水下混凝土灌注A) 开始灌注时,隔水栓吊放的位置应临近泥浆面,导管底端部到孔底的距离应 以能顺利排出隔水栓为宜,一般为0.3〜0.5m;B) 开灌前储料斗内必须有足以将导管的底部一次性埋入水下混凝土中0.8m以 上深度的混凝土储量;C) 混凝土灌注的上升速度不得小于2m/h;D) 随着混凝土的上升,要适时提升和拆卸导管,导管底端埋入混凝土面以下一 般宜保持2〜4m,不大于6m,并不得小于lm,严禁把导管端提出混凝土面,避免 造成断桩;E) 水下混凝土的灌注应连续进行,不得中断,在水下混凝土灌注过程中,应有 专人测量导管埋深,填写好水下混凝土灌注记录;F) 提升导管时应避免碰挂钢筋笼。

当混凝土面接近钢筋笼底时,应严格控制导 管埋深,当混凝土面上升到钢筋笼内3〜4m,再提升导管,使导管底端高于钢筋 笼底端,以防钢筋笼上浮;G) 应控制最后一次混凝土的灌注量,不使桩顶过高或过低一般应控制在设计 桩顶标高以上约 0.5mG) 泥浆管理和性能要求 泥浆的作用,在于维护孔壁的稳定,悬浮岩屑和冷却润滑钻头根据场地情况布 置1个泥浆池,尺寸为3mX6m,深1.5m泥浆池墙身为砖墙,批荡水泥砂浆H) 施工质量保证措施A) 全面质量管理: 从施工准备到工程竣工的各施工阶段推行全面管理,严格按照 PDCA 循环过程开 展质量管理小组活动,包括:找出问题分析原因f找出主要影响因素f拟定措施 f检查措施效果f总结经验f处理遗留问题并转入下一循环等主要步骤B) 根据对严重影响工程质量的关键部位设质量控制点的原则,在工程工序、钢 筋加工、混凝土浇灌及泥浆管理等设质量管理小组C) 在桩孔施工前,引出桩孔施工控制点,使桩孔中心与设计桩心重合D) 现场施工员对桩位编号,做好所有桩孔成孔记录、水下混凝土记录、隐蔽验 收记录、泥浆验收记录等有关技术保证资料E) 钢材、水泥、砂、石等原材料必须有出厂合格证。

工程所使用的各种原材料 在进场后应立即送检,达到有关设计及规范要求后,方可使用严禁不合格材料 投入使用F) 水下混凝土的细骨料米用中砂,粗骨料米用2-4碎石砂、碎石中不得含有 杂物,砂中含泥量必须符合有关规范要求G) 钢筋加工及安装严格按照规范和设。
