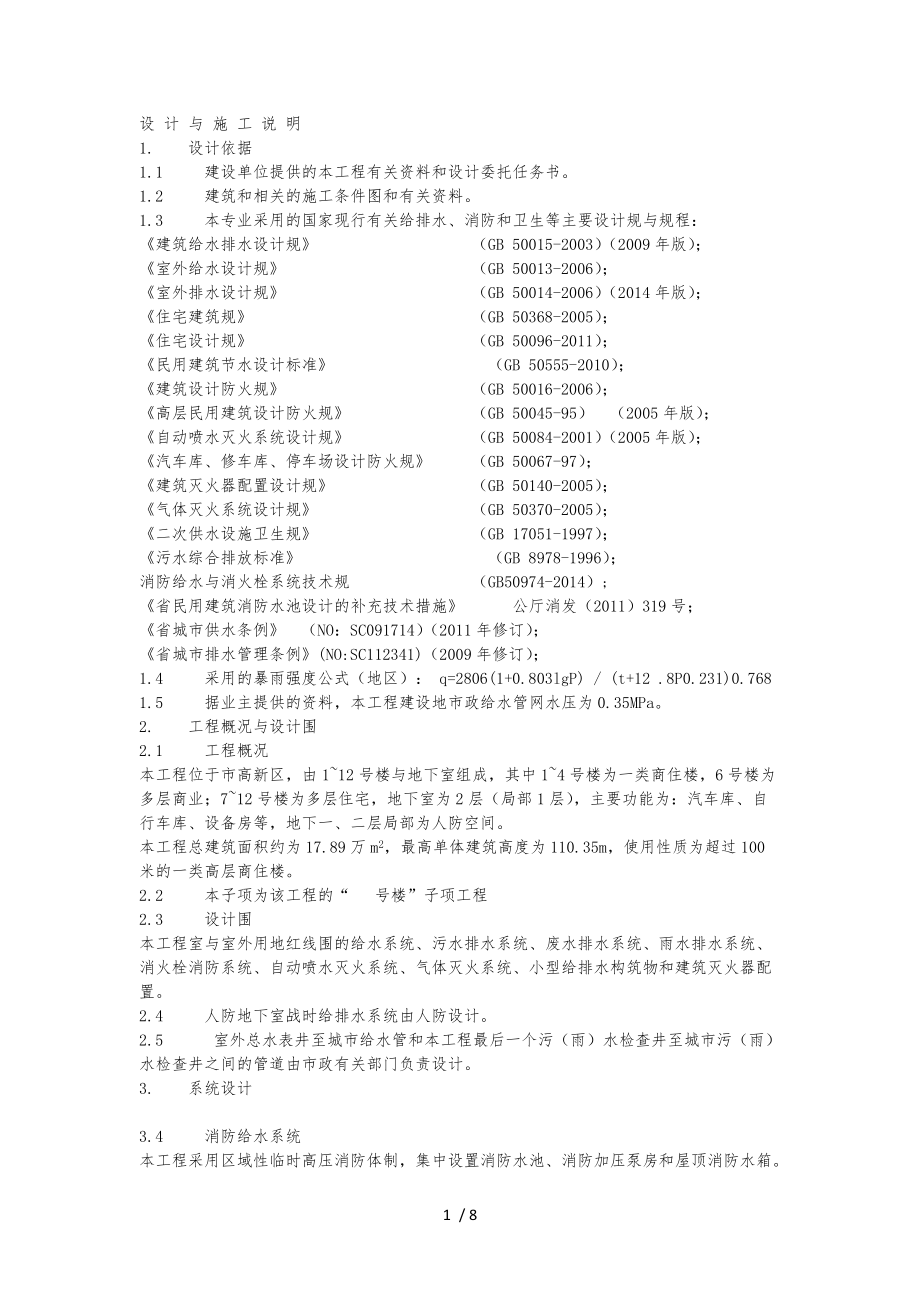

设 计 与 施 工 说 明1. 设计依据1.1 建设单位提供的本工程有关资料和设计委托任务书 1.2 建筑和相关的施工条件图和有关资料1.3 本专业采用的国家现行有关给排水、消防和卫生等主要设计规与规程：《建筑给水排水设计规》 （GB 50015-2003）（2009年版）；《室外给水设计规》 （GB 50013-2006）； 《室外排水设计规》 （GB 50014-2006）（2014年版）；《住宅建筑规》 （GB 50368-2005）；《住宅设计规》 （GB 50096-2011）；《民用建筑节水设计标准》 （GB 50555-2010）；《建筑设计防火规》 （GB 50016-2006）； 《高层民用建筑设计防火规》 （GB 50045-95） （2005年版）；《自动喷水灭火系统设计规》 （GB 50084-2001）（2005年版）；《汽车库、修车库、停车场设计防火规》 （GB 50067-97）；《建筑灭火器配置设计规》 （GB 50140-2005）；《气体灭火系统设计规》 （GB 50370-2005）；《二次供水设施卫生规》 （GB 17051-1997）；《污水综合排放标准》 （GB 8978-1996）；消防给水与消火栓系统技术规 （GB50974-2014）;《省民用建筑消防水池设计的补充技术措施》 公厅消发（2011）319号；《省城市供水条例》 （NO：SC091714）（2011年修订）；《省城市排水管理条例》(NO:SC112341)（2009年修订）；1.4 采用的暴雨强度公式（地区）： q=2806(1+0.803lgP) / (t+12 .8P0.231)0.7681.5 据业主提供的资料，本工程建设地市政给水管网水压为0.35MPa。
2. 工程概况与设计围2.1 工程概况本工程位于市高新区，由1~12号楼与地下室组成，其中1~4号楼为一类商住楼，6号楼为多层商业；7~12号楼为多层住宅，地下室为2层（局部1层），主要功能为：汽车库、自行车库、设备房等，地下一、二层局部为人防空间本工程总建筑面积约为17.89万m2，最高单体建筑高度为110.35m，使用性质为超过100米的一类高层商住楼2.2 本子项为该工程的“ 号楼”子项工程2.3 设计围本工程室与室外用地红线围的给水系统、污水排水系统、废水排水系统、雨水排水系统、消火栓消防系统、自动喷水灭火系统、气体灭火系统、小型给排水构筑物和建筑灭火器配置2.4 人防地下室战时给排水系统由人防设计2.5 室外总水表井至城市给水管和本工程最后一个污（雨）水检查井至城市污（雨）水检查井之间的管道由市政有关部门负责设计3. 系统设计3.4 消防给水系统本工程采用区域性临时高压消防体制，集中设置消防水池、消防加压泵房和屋顶消防水箱消防加压给水系统按一类高层商住楼和Ⅰ类地下停车库综合考虑设计消防用水量为：一类高层商住楼室外消防用水量：40L/s，火灾延续时间2.0h，一次灭火用水量288m3；室消防用水量：40L/s，火灾延续时间2.0h，一次灭火用水量288 m3；自动喷水灭火系统用水量：40L/s，火灾延续时间1.0h，一次灭火用水量144 m3。
上述一次消防最大用水总量为720 m3，全量储存3号楼地下一层的消防水池中,分为两格在室外地面距建筑物外墙5m外设有消防车取水口消防水池有效容积的最低水位距取水口处地坪垂直距离不大于5.0m消防水泵房设在消防水池旁，设消火栓加压泵和自喷加压泵各2台，均为一用一备屋顶消防水箱设在1号楼屋顶，有效容积为18 m3，由生活给水高区进行补水，同时设置水位监控设备，具体详见电气专业箱底标高110.65m，不能满足规对最不利消火栓15m静水压的要求，故消火栓系统设增压稳压设备一套，增压稳压设备设置在3号楼屋顶室外设有消防水泵接合器，室消火栓和自喷系统各6套3.4.1 室消火栓系统竖向分为高、低两个区，低区为B2F～11F，12F～33F为高区，分区保证最低位置消火栓栓口静水压力小于1.0MPa高、低区合用消火栓泵，采用减压阀分区，高、低区管道均为环状布置3.4.2 室消火栓系统高区工作压力为1.60MPa，低区工作压力为0.80MPa3.4.3 每个室消火栓箱处均设有消防按钮，可直接启动消火栓水泵；栓口压力超过0.50MPa的消火栓采用减压稳压消火栓，其设置位置详见各子项消火栓系统图3.4.4 在自动喷水灭火系统中，地下停车库按和商业按中危险Ⅱ级布置喷头，设计喷水强度为8L/minm2，F=160m2, P=0.05MPa；住宅公共区域按轻危险级布置喷头，设计水强度为4L/minm2，F按最大疏散距离所对应的走道面积确定, P=0.05MPa。
3.4.5 本工程地下停车库为Ⅰ类停车库，采用自动喷水-泡沫联用灭火系统，湿式报警阀和泡沫罐均设在报警阀间3.4.6 自喷系统分为竖向分为高、低两个区，低区为B2F～24F，25F～33F为高区配水管入口水压大于0.4MPa时，设置孔板减压喷头动作后，由压力开关直接连锁自动启动自喷泵自动喷水灭火系统工作压力为1.60MPa3.5 建筑灭火器与其它消防设施的配置3.5.1 建筑各部位均按其火灾种类和危险等级配置建筑灭火器3.5.2 变、配电室和柴油发电机房、弱电机房、开闭所等采用七氟丙烷柜式无管网气体灭火系统或其他气体灭火设施具体型号详第六章＂消防设备和器材＂3.5.1 室消火栓系统控制：A、稳压泵由气压罐连接管道上的压力控制器控制当管网压力达到1.70MPa时，稳压泵停止；当压力下降至1.65MPa时，稳压泵启动；当管网压力继续下降至1.62MPa时，地下室消防泵房的消火栓主泵启动，同时稳压泵停止运转；B、消防水泵控制柜在平时应使消防水泵处于自动启泵状态；消防水泵不应设置自动停泵的控制功能，停泵应由具有管理权限的工作人员根据火灾扑救情况确定C、消防水泵应保证在火灾发生后规定的时间正常工作，从接到启泵信号到水泵正常运转的时间，当为自动启动时应在2min正常工作。
D、消防水泵应由水泵出水干管上设置的低压压力开关、高位消防水箱出水管上的流量开关等信号直接自动启动消防水泵消防水泵房的压力开关信号宜引入控制柜E、消防水泵应能手动启停和自动启动F、消防水泵控制柜应设置手动机械启泵功能，并应保证在控制柜的控制线路发生故障时由有管理权限的人员在紧急时启动消防水泵手动时应在报警5min正常工作G、消火栓按钮不作为直接启动信号，可作为报警信号3.5.2 每个防火分区、每个楼层支管起端设电触点信号阀和水流指示器；每个报警阀控制的最不利点喷头处设末端试水装置，其它防火分区、楼层的最不利点喷头处设试水阀3.5.3 湿式自动喷水灭火系统控制：A、稳压泵控制同室消火栓系统；B、喷头喷水、水流指示器动作，反映到区域报警盘和总控制盘，同时相对应的报警阀动作，敲响水力警铃，压力开关报警，反映到消防控制中心，自动或手动启动喷淋主泵消防控制中心能自动或手动启动自喷消防泵，也可在泵房就地控制，其运行情况反映到消防控制中心和泵房控制盘上C、各层水流指示器，电触点信号阀和报警阀动作，均应向消防控制中心发出声光信号；D、报警阀前后的电触点信号阀动作，均应向消防控制中心发出声光信号；E、消防水泵应由水泵出水干管上设置的低压压力开关、高位消防水箱出水管上的流量开关，或报警阀压力开关等信号直接自动启动消防水泵。
消防水泵房的压力开关宜引入控制柜F、其他要求同室消火栓系统控制的B、C、E、F3.5.4 消防控制室应能显示水流指示器、压力开关、信号阀、消防水泵与稳压泵的运行状况,消防水池与水箱高低报警水位和常水位，以与电源和备用动力等是否处于正常状态的反馈信号，并能控制消防水泵、电磁阀、电动阀等的操作3.5.5 消防控制室与消防水泵控制柜的其他设计要求详电施图与国家设计、施工验收相关规与规定4. 管道材料4.3 消防系统4.3.1 消火栓高区管道采用加厚型热浸镀锌无缝钢管，自喷系统的管道采用加厚型热浸镀锌无缝钢管，当管径DN＜100mm时，采用丝扣连接；当管径DN≥100mm时，采用沟槽式卡箍连接或法兰连接管道的工作压力同系统工作压力5. 阀门与附件5.2 消防系统5.2.1 消火栓系统管道上的阀门采用有明显启闭标志的球墨铸铁闸阀或对夹式蝶阀（或卡箍连接式蝶阀）；自喷系统管道上采用电触点蝶阀或有明显启闭标志带锁具的蝶阀，试水装置上采用铜截止阀，公称压力均为1.6MPa5.2.2 消防水箱进水阀采用水力遥控浮球阀或者液压水位控制阀，公称压力为1.0MPa。
5.2.3 消防系统上的减压阀采用即能减静压又能减动压的比例式减压阀或可调先导式减压阀，减压要求详见各系统图5.2.4 消防系统上的减压阀，至少每三个月打开泄水阀运行一次，以免水中杂质沉积而堵塞或损坏阀座水平安装的减压阀出气孔应向下5.2.5 消防水泵吸水管上采用公称压力为1.0MPa的球墨铸铁闸阀，出水管上采用公称压力为1.6MPa的明杆闸阀出水管上的止回阀采用防水锤消声止回阀，公称压力为1.6MPa其他部位采用橡胶瓣止回阀，水泵接合器处的止回阀公称压力为1.6MPa，其余止回阀公称压力为1.6MPa排气阀为DN20的自动排气阀（阀体的杠杆和浮球为不锈钢制品）， 公称压力同各部分管材的工作压力5.4.4 消防给水系统上的可曲挠橡胶接头的接头的公称压力为1.6MPa，生活系统上的可曲挠橡胶接头的公称压力为1.6MPa6. 消防设备和器材 各系统消防水泵应采用消防专用水泵，水泵性能曲线应平滑无驼峰，消防水泵零流量时的压力不应超过系统设计额定压力的140%，当水泵流量为额定流量的150％时，消防水泵的压力不应低于额定压力的65％消防水泵、增压稳压设备的选型详设计图水泵、设备等基础螺栓孔位置，以到货的实际尺寸为准。
6.1 消火栓消防系统6.1.1 除1~4号楼采用自救式消火栓SG20C65Z-J型，箱体尺寸1200x750x200mm每箱配1个SNZ65型消火栓，∅19水枪1支，25米长∅65衬胶水带1条，25m长消防卷盘一个，消防按钮1套地上其余各子项单栓消火栓采用SG20A65-J型，箱体尺寸800x650x200mm每箱配1个SNZ65型消火栓，∅19水枪1支，25米长∅65衬胶水带1条，消防按钮1套双栓消火栓箱采用SG20B65-J型，箱体尺寸1000x700x200mm，每箱配2个SNZ65型消火栓，∅19水枪2支，25米长∅65衬胶水带2条，消防按钮1套，安装详04S202-P11，减压稳压消火栓配置楼层详各子项消火栓系统图中说。
