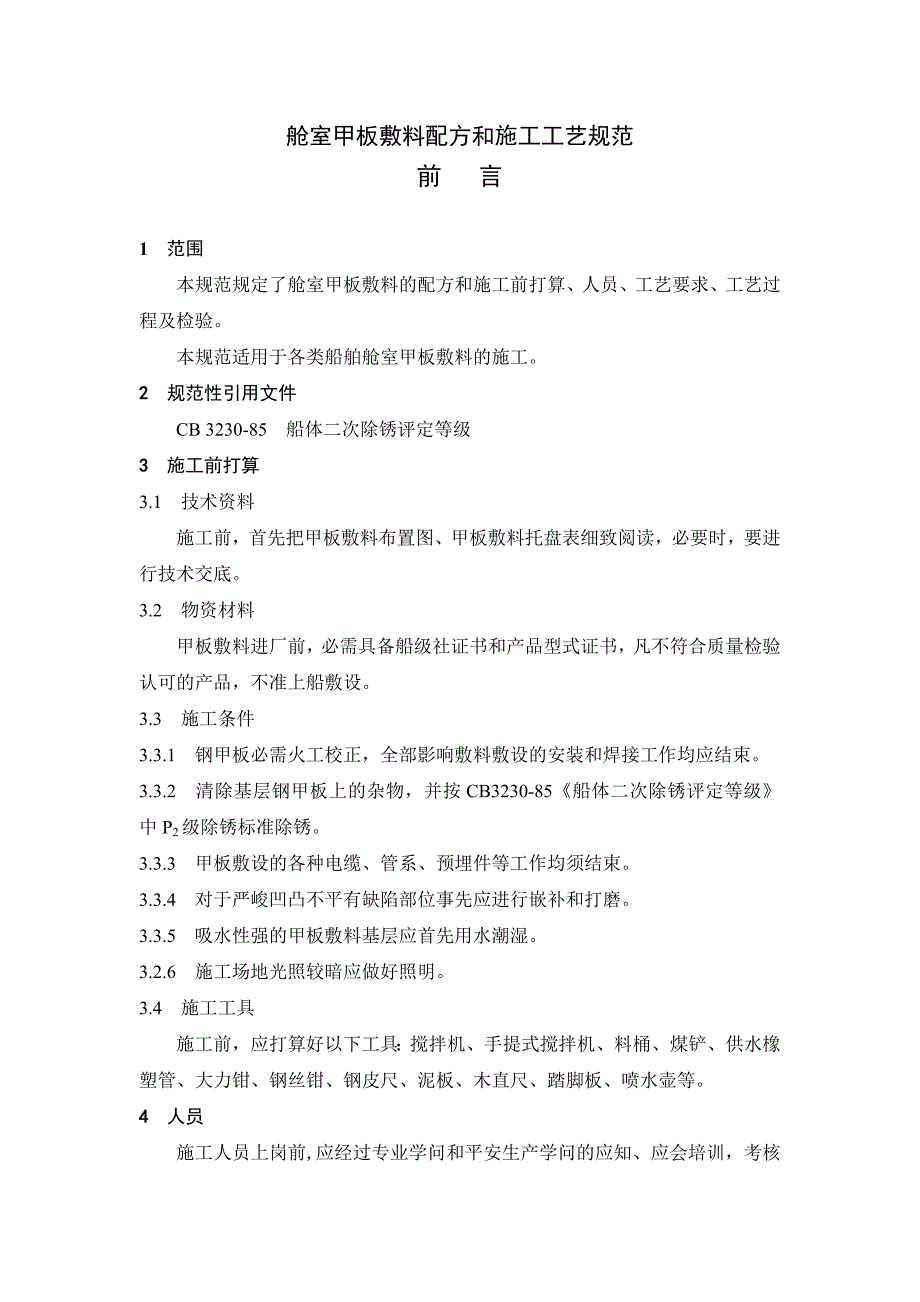

舱室甲板敷料配方和施工工艺规范前 言1 范围本规范规定了舱室甲板敷料的配方和施工前打算、人员、工艺要求、工艺过程及检验本规范适用于各类船舶舱室甲板敷料的施工2 规范性引用文件CB 3230-85 船体二次除锈评定等级3 施工前打算3.1 技术资料施工前，首先把甲板敷料布置图、甲板敷料托盘表细致阅读，必要时，要进行技术交底3.2 物资材料甲板敷料进厂前，必需具备船级社证书和产品型式证书，凡不符合质量检验认可的产品，不准上船敷设3.3 施工条件3.3.1 钢甲板必需火工校正，全部影响敷料敷设的安装和焊接工作均应结束3.3.2 清除基层钢甲板上的杂物，并按CB3230-85《船体二次除锈评定等级》中P2级除锈标准除锈3.3.3 甲板敷设的各种电缆、管系、预埋件等工作均须结束3.3.4 对于严峻凹凸不平有缺陷部位事先应进行嵌补和打磨3.3.5 吸水性强的甲板敷料基层应首先用水潮湿3.2.6 施工场地光照较暗应做好照明3.4 施工工具施工前，应打算好以下工具：搅拌机、手提式搅拌机、料桶、煤铲、供水橡塑管、大力钳、钢丝钳、钢皮尺、泥板、木直尺、踏脚板、喷水壶等4 人员施工人员上岗前,应经过专业学问和平安生产学问的应知、应会培训，考核合格后方能上岗操作。
5 工艺要求5.1 不易着火甲板基层敷料5.1.1 结构型式，见图1图1 SD-Ⅰ 型不易着火甲板敷料结构形式SD-I型不易着火甲板敷料结构形式5.1.2 技术指标，见表1表1 不易着火甲板基层敷料技术指标序号项 目指 标1密度≤2100kg/m32抗折强度≥4.5Mpa3抗压强度≥10Mpa4初凝时间≥1h5终凝时间≤24h6不易着火性符合IMO.A687（17）决议7单位面积单位厚度重量≤1.96kg/mm/m25.1.3 耐火等级不易着火性：符合IMO.A687/A653和1974SOLAS及其修正案规定5.1.4 材料配比，见表2表2 不易着火甲板基层敷料材料配比材 料 名 称重 量 比乳胶液（A组份）1促凝粉剂（B组份）3充填骨料（C组份）6水0.65.2 复合耐火甲板敷料5.2.1 结构型式，见图25.2.2 技术指标，见表3表3 复合耐火甲板敷料技术指标分 类序 号名 称指 标面层敷料（改性水泥砂浆）1密度≤2100kg/m32抗折强度≥5Mpa3抗压强度≥15Mpa4初凝时间≥1h5终凝时间≤24h6不燃性符合IMO.A472（12）决议规定底层敷料（珍宝岩混凝土） 1密度≤800kg/m32抗折强度≥1.4Mpa3抗压强度≥5.5Mpa4初凝时间≥1h5终凝时间≤24h6不燃性符合IMO.A472（12）决议规定整 体1耐火性符合IMO.A754（18）决议规定2单位面积重量≤57kg/m2 5.2.3 耐火等级A-60级：符合IMO.A754和1974SOLAS及其修正案规定。
5.2.4 材料配比，见表4表4 复合耐火甲板敷料材料配比材 料 名 称重 量 比规 格面 层促凝粉剂(A组份)1 充填骨料(B组份)3 水0.66 钢 丝 网 网眼10mmx10mm2000mmx600mmx1mm 1张底 层促凝粉剂(A组份)2.5 珍宝岩(B组份)1 水5.5 5.3 浮动耐火甲板敷料5.3.1 结构型式，见图3 图3 浮动耐火甲板敷料结构形式 图3 浮动耐火甲板敷料结构形式5.3.2 技术指标，见表5 表5 浮动耐火甲板敷料技术指标分 类序号名 称指 标面层敷料（改性混凝土）1密度≤2300kg/m32抗折强度≥5Mpa3抗压强度≥20Mpa4初凝时间≥1h5终凝时间≤12h6不燃性符合IMO.A472（12）决议规定底层材料 （陶瓷棉板）1容 重170±10kg/m32不燃性符合IMO.A472（12）决议规定整 体1耐火性符合IMO.A754(18)决议规定2单位面积重量≤73kg/m2 5.3.3 耐火等级A-60级：符合IMO.A754和1974SOLAS及其修正案规定5.3.4 材料配比，见表6表6 浮动耐火甲板敷料材料配比材 料 名 称重 量 比规 格面层促凝粉剂（A组份）1 面层充填骨料(B组份)3 水0.48 防水薄膜（PE） 门幅2000mm钢丝网 Ф3网眼50mmx50mm2000mmx1100mm陶瓷棉 1000mmx500mmx20mm 5.4 轻质甲板基层敷料5.4.1 结构型式，见图4。
图4 轻质甲板基层敷料结构型式图4 轻质甲板基层敷料结构形式5.4.2 技术指标，见表7表7 轻质甲板基层敷料技术指标序号项 目指 标1密度≤1300kg/m32抗折强度≥3Mpa3抗压强度≥8Mpa4初凝时间≥1h5终凝时间≤24h6单位面积单位厚度重量≤1.25kg/mm/m25.4.3 耐火等级不易着火性：符合IMO.A687/A653和1974SOLAS及其修正案规定5.4.4 认可船级社中国（CCS）、美国（ABS）、德国（GL）、英国（LR）、挪威（DNV）5.4.5 材料配比，见表8表8 轻质甲板基层敷料材料配比材 料 名 称重 量 比乳胶液（A组份）1促凝粉剂（B组份）2.7充填骨料（C组份）4.43 5.5 轻质浮动耐火甲板敷料5.5.1 结构型式，见图5 图5 轻质浮动耐火甲板敷料结构型式 5.5.2 技术指标，见表9表9 轻质浮动耐火甲板敷料技术指标分 类序号名 称指 标 面层敷料（轻质敷料）1密度≤1500kg/m32抗折强度≥5Mpa3抗压强度≥10Mpa4初凝时间≥1h5终凝时间≤24h6不燃性符合IMO.A472（12）决议规定底层敷料（陶瓷棉板）1容重≤170±10kg/m32不燃性符合IMO.A472（12）决议规定整 体1耐火性符合IMO.A754(18)决议规定2单位面积重量≤49.5kg/ m2 5.5.3 耐火等级A-60级：符合IMO.A754和1974SOLAS及其修正案规定。
材料配比，见表10表10 轻质浮动耐火甲板敷料材料配比材 料 名 称重 量 比规 格面层促凝粉剂（A组份）1 面层充填骨料（B组份）1.35 水0.45 防水薄膜 门幅2000mm 钢筋网 Ф2.5网眼50mmx50mm2000mmx1100mm陶瓷棉板 1000mmx500mmx20mm 5.6 轻质复合耐火甲板敷料5.6.1 结构型式，见图65.6.2 技术指标，见表11表11 轻质复合耐火甲板敷料技术指标分 类序号名 称指 标面层敷料（轻质敷料）1密度≤1500kg/m32抗折强度≥5Mpa3抗压强度≥10Mpa4初凝时间≥1h5终凝时间≤24h6不燃性符合IMO.A472（12）决议规定 底层敷料（珍宝岩混凝土）1密度≤800kg/m32抗折强度≥1.4Mpa3抗压强度≥5.5Mpa4初凝时间≥1h5终凝时间≤24h6不燃性符合IMO.A472（12）决议规定整 体1耐火性符合IMO.A754(18)决议规定2单位面积重量≤52kg/ m2 5.6.3 耐火等级A-60级：符合IMO.A754和1974SOLAS及其修正案规定材料配比，见表12。
表12 轻质复合耐火甲板敷料材料配比材料名称重量比规 格面 层促凝粉剂(A组份)1 充填骨料(B组份)1.35 水0.45 钢丝网 φ2.5网眼40mmx40mm1800mmx600mm底 层促凝粉剂(A组份)2.5 珍宝岩(B组份)1 水5.5 5.7 A60级轻质耐火甲板敷料工艺要求结构型式，见图7 图7 A60轻质耐火甲板敷料结构型式技术指标，见表13表13 A60级轻质耐火甲板敷料技术指标序号项 目指 标1密度≤1000kg/m32抗折强度≥3Mpa3抗压强度≥8Mpa4初凝时间≥1h5终凝时间≤24h6冲击试验500g钢球从1米高处自由落下不开裂7导热系数≤0.8W/m.k8吸水率≤15%9吸油率≤10%10不燃性符合IMO.A.799(19)不燃材料的规定11耐火性A-60级 5.7.3 耐火等级A-60级：符合IMO.A754和1974SOLAS及其修正案规定材料配比，见表14表14 A60级轻质耐火甲板敷料材料配比轻质耐火敷料材料名称重量比促进液（A组份）5预料粉剂（B组份）19.5轻质骨料（C组份）12水10~12粘结层无机粘结剂0.7 5.8 流平甲板敷料工艺要求5.8.1 结构型式，见图8。
图8 流平甲板敷料结构型式 5.8.2 技术指标，见表15表15 流平甲板敷料技术指标序号项 目指 标1密度≤1800kg/m32初凝时间≥45min3终凝时间≤6h4抗折强度≥5.5Mpa5抗压强度≥10Mpa6剪切强度≥0.5Mpa7流淌度25cm≤L≤30cm8单位面积单位厚度重量1.75kg/ mm/m2 5.8.3 耐火等级不易着火性：符合IMO.A687/A653和1974SOLAS及其修正案。
