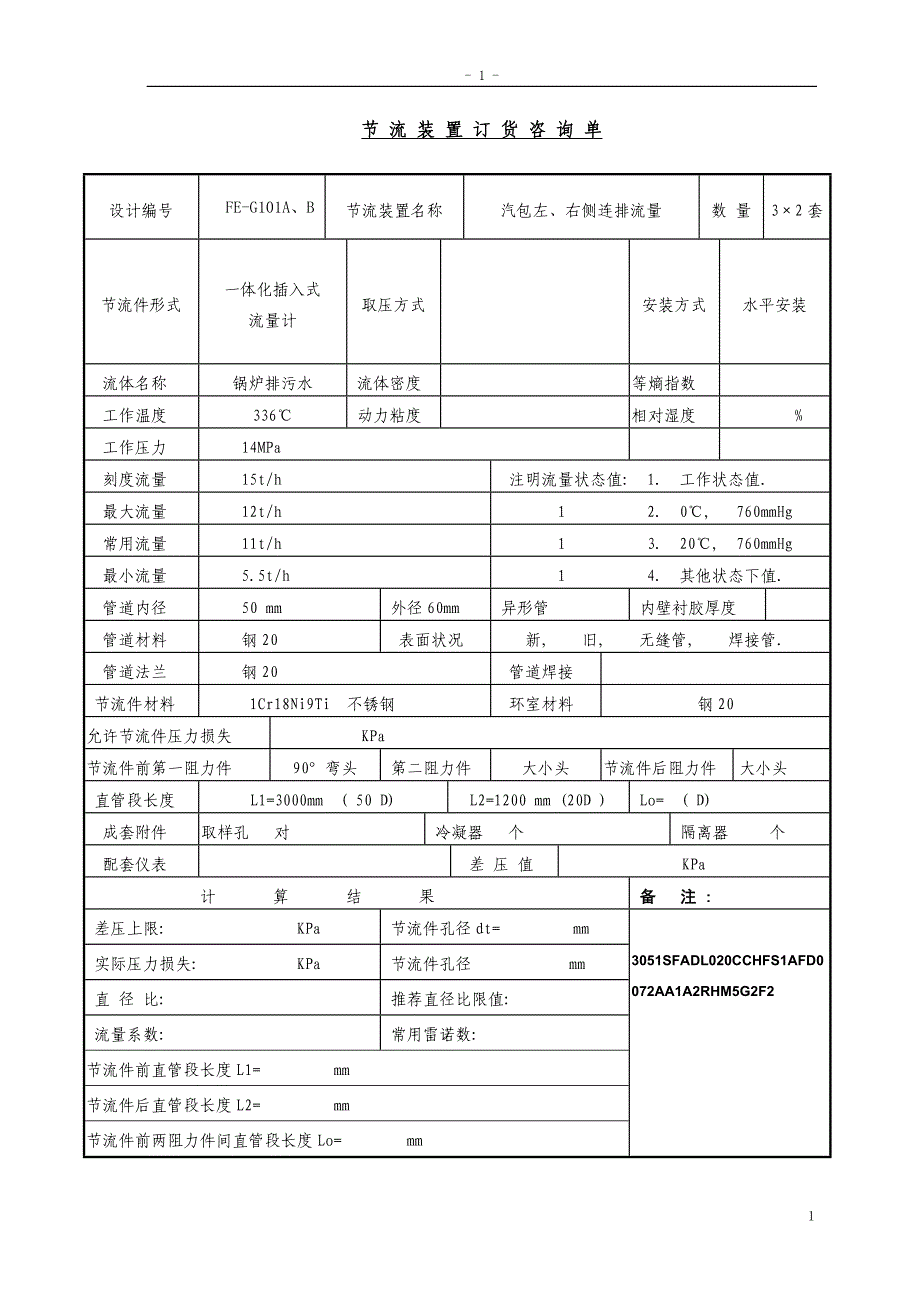

1 -1节节 流流 装装 置置 订订 货货 咨咨 询询 单单设计编号FE-G101A、B节流装置名称汽包左、右侧连排流量数 量3×2 套节流件形式一体化插入式流量计取压方式安装方式水平安装流体名称锅炉排污水 流体密度等熵指数 工作温度336℃ 动力粘度 相对湿度 %工作压力 14MPa刻度流量15t/h 注明流量状态值: 1. 工作状态值.最大流量12t/h 1 2. 0℃, 760mmHg常用流量11t/h 1 3. 20℃, 760mmHg最小流量5.5t/h 1 4. 其他状态下值.管道内径 50 mm 外径 60mm 异形管 内壁衬胶厚度管道材料 钢 20 表面状况 新, 旧, 无缝管, 焊接管.管道法兰钢 20 管道焊接节流件材料1Cr18Ni9Ti 不锈钢 环室材料钢 20允许节流件压力损失 KPa 节流件前第一阻力件90°弯头 第二阻力件大小头节流件后阻力件 大小头直管段长度L1=3000mm ( 50 D) L2=1200 mm (20D ) Lo= ( D)成套附件取样孔 对 冷凝器 个 隔离器 个配套仪表 差 压 值 KPa计 算 结 果 备备 注注 : :差压上限: KPa 节流件孔径 dt= mm实际压力损失: KPa 节流件孔径 mm直 径 比: 推荐直径比限值: 流量系数: 常用雷诺数: 节流件前直管段长度 L1= mm 节流件后直管段长度 L2= mm 节流件前两阻力件间直管段长度 Lo= mm 3051SFADL020CCHFS1AFD0072AA1A2RHM5G2F2 - 2 -2节节 流流 装装 置置 订订 货货 咨咨 询询 单单设计编号FE-G201节流装置名称锅炉给水流量数 量3×1 套节流件形式一体化插入式流量计取压方式安装方式水平安装流体名称给水 流体密度等熵指数 工作温度250℃ 动力粘度 相对湿度 %工作压力 13.73MPa刻度流量300t/h 注明流量状态值: 1. 工作状态值.最大流量260t/h 1 2. 0℃, 760mmHg常用流量230t/h 1 3. 20℃, 760mmHg最小流量170t/h 1 4. 其他状态下值.管道内径 183 mm 外径 219mm 异形管 内壁衬胶厚度管道材料 钢 20 表面状况 新, 旧, 无缝管, 焊接管.管道法兰钢 20 管道焊接节流件材料1Cr18Ni9Ti 不锈钢 环室材料钢 20允许节流件压力损失 KPa 节流件前第一阻力件90°弯管 第二阻力件闸阀节流件后阻力件 直管段长度L1=3000mm ( 13.7 D) L2=2530 mm (11.6D ) Lo=700 (3.2 D)成套附件取样孔 对 冷凝器 个 隔离器 个配套仪表 差 压 值 KPa计 算 结 果 备备 注注 : :差压上限: KPa 节流件孔径 dt= mm实际压力损失: KPa 节流件孔径 mm直 径 比: 推荐直径比限值: 流量系数: 常用雷诺数: 节流件前直管段长度 L1= mm 节流件后直管段长度 L2= mm 节流件前两阻力件间直管段长度 Lo= mm 3051SFADL080ZCHFS2AFD0072AA1A2RHM5G2F2 - 3 -3节节 流流 装装 置置 订订 货货 咨咨 询询 单单设计编号FE-Q501节流装置名称凝结水流量数 量2×1 套节流件形式一体化插入式流量计取压方式安装方式水平安装流体名称凝结水 流体密度等熵指数 工作温度 32.7℃ 动力粘度 相对湿度 %工作压力 1.18MPa刻度流量220t/h 注明流量状态值: 1. 工作状态值.最大流量200t/h 1 2. 0℃, 760mmHg常用流量160t/h 1 3. 20℃, 760mmHg最小流量60t/h 1 4. 其他状态下值.管道内径 259 mm 外径 273mm 异形管 内壁衬胶厚度管道材料 钢 20 表面状况 新, 旧, 无缝管, 焊接管.管道法兰钢 20 管道焊接节流件材料1Cr18Ni9Ti 不锈钢 环室材料钢 20允许节流件压力损失 KPa 节流件前第一阻力件90°弯头 第二阻力件无节流件后阻力件 90°弯头直管段长度L1=3150mm ( 11.5D) L2=2300 mm (8.4D ) Lo= ( D)成套附件取样孔 对 冷凝器 个 隔离器 个配套仪表 差 压 值 KPa计 算 结 果 备备 注注 : :差压上限: KPa 节流件孔径 dt= mm实际压力损失: KPa 节流件孔径 mm直 径 比: 推荐直径比限值: 流量系数: 常用雷诺数: 节流件前直管段长度 L1= mm 节流件后直管段长度 L2= mm 节流件前两阻力件间直管段长度 Lo= mm 3051SFADL100DCHPS2T100031AA1A2M5 - 4 -4节节 流流 装装 置置 订订 货货 咨咨 询询 单单设计编号FE-Q502节流装置名称凝汽器补水流量数 量2×1 套节流件形式一体化插入式流量计取压方式安装方式水平安装流体名称除盐水 流体密度等熵指数 工作温度20℃ 动力粘度 相对湿度 %工作压力 0.49MPa刻度流量150t/h 注明流量状态值: 1. 工作状态值.最大流量130t/h 1 2. 0℃, 760mmHg常用流量110t/h 1 3. 20℃, 760mmHg最小流量60t/h 1 4. 其他状态下值.管道内径 150 mm 外径 159mm 异形管 内壁衬胶厚度管道材料 钢 20 表面状况 新, 旧, 无缝管, 焊接管.管道法兰钢 20 管道焊接节流件材料1Cr18Ni9Ti 不锈钢 环室材料钢 20允许节流件压力损失 KPa 节流件前第一阻力件90°弯头 第二阻力件无节流件后阻力件 调节阀直管段长度L1=4000mm ( 25D) L2=2000 mm (12.6D ) Lo= ( D)成套附件取样孔 对 冷凝器 个 隔离器 个配套仪表 差 压 值 KPa计 算 结 果 备备 注注 : :差压上限: KPa 节流件孔径 dt= mm实际压力损失: KPa 节流件孔径 mm直 径 比: 推荐直径比限值: 流量系数: 常用雷诺数: 节流件前直管段长度 L1= mm 节流件后直管段长度 L2= mm 节流件前两阻力件间直管段长度 Lo= mm 3051SFADL060CCHPS1T100032AA1A2M5- 5 -5节节 流流 装装 置置 订订 货货 咨咨 询询 单单设计编号FE-J101 节流装置名称去 0.4~0.49MPa 热用户蒸汽流量 数 量1 套节流件形式一体化插入式流量计取压方式安装方式水平安装流体名称水蒸汽 流体密度等熵指数 工作温度 180℃ 动力粘度 相对湿度 %工作压力 0.49MPa刻度流量 150t/h 注明流量状态值: 1. 工作状态值.最大流量 120t/h 1 2. 0℃, 760mmHg常用流量120t/h 1 3. 20℃, 760mmHg最小流量60t/h 1 4. 其他状态下值.管道内径 608 mm 外径 630mm 异形管 内壁衬胶厚度管道材料 钢 20 表面状况 新, 旧, 无缝管, 焊接管.管道法兰钢 20 管道焊接节流件材料1Cr18Ni9Ti 不锈钢 环室材料钢 20允许节流件压力损失 KPa 节流件前第一阻力件三通 第二阻力件闸阀节流件后阻力件 90°弯头直管段长度L1=8600mm (13.7D) L2=5000 mm ( 7.9D ) Lo= 1000(1.6D)成套附件取样孔 对 冷凝器 个 隔离器 个配套仪表 差 压 值 KPa计 算 结 果 备备 注注 : :差压上限: KPa 节流件孔径 dt= mm实际压力损失: KPa 节流件孔径 mm直 径 比: 推荐直径比限值: 流量系数: 常用雷诺数: 节流件前直管段长度 L1= mm 节流件后直管段长度 L2= mm 节流件前两阻力件间直管段长度 Lo= mm 3095MFAS240ZCHPS2T100T32CA1AM - 6 -6节节 流流 装装 置置 订订 货货 咨咨 询询 单单设计编号FE-J102节流装置名称高压减温减压装置去0.78~1.27MPa 热用户蒸汽流量数 量1 套节流件形式一体化插入式流量计取压方式安装方式水平安装流体名称水蒸汽 流体密度等熵指数 工作温度 270℃ 动力粘度 相对湿度 %工作压力 0.98MPa刻度流量200t/h 注明流量状态值: 1. 工作状态值.最大流量170t/h 1 2. 0℃, 760mmHg常用流量170t/h 1 3. 20℃, 760mmHg最小流量30t/h 1 4. 其他状态下值.管道内径 509 mm 外径 529mm 异形管。
