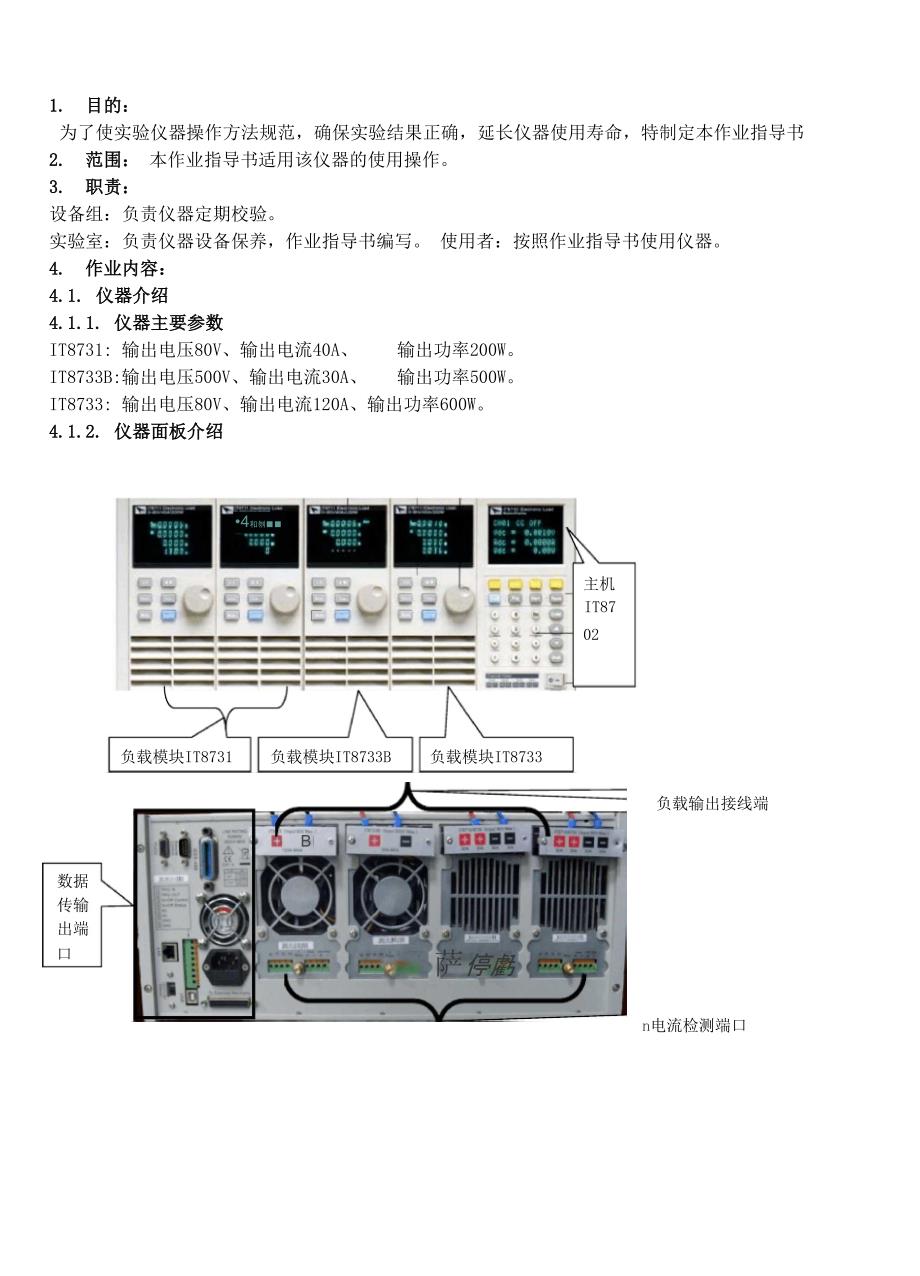

1. 目的：为了使实验仪器操作方法规范，确保实验结果正确，延长仪器使用寿命，特制定本作业指导书2. 范围： 本作业指导书适用该仪器的使用操作3. 职责：设备组：负责仪器定期校验实验室：负责仪器设备保养，作业指导书编写 使用者：按照作业指导书使用仪器4. 作业内容：4.1. 仪器介绍4.1.1. 仪器主要参数IT8731: 输出电压80V、输出电流40A、 输出功率200WIT8733B:输出电压500V、输出电流30A、 输出功率500WIT8733: 输出电压80V、输出电流120A、输出功率600W4.1.2. 仪器面板介绍匚02•4和刎■■负载模块IT8731负载模块IT8733B负载模块IT8733主机IT87B口萨停虧数据 传输 出端负载输出接线端n电流检测端口4.1.3. 仪器按键功能介绍4・1・3・1・控制模块按键功能介绍POWER：负载电源开关，打开时所有通道显示屏会点亮，所有通道进入开机自检的状态Chan：用来切换通道，由于it87oo是多路负载，一个主机控制所有模组每个模组都有自己的 通道编号，想对某通道进行编辑，首先在主机面板上选择好编辑的通道才能进行编辑. 例如：对5通道进行编辑，首先按Chan键，主机VFD上显示所有安装通道，直接按数 字键5,就可以切换到5通道，这时就可以对该通道进行编辑。
save:用来保存数据，选择好通道后，在主机面板对该通道进行编辑参数，设置工作模式、电 压、电流、斜率、动态参数等设置用Save]键保存，最多可以保存101组设置参数 所有的参数都保存在非易失性存储器中，可以掉电保存Recall |:用来调用数据键，可以快速调用所保存的101组参数所有使用的参数只需要编辑和 保存一次，它们就会一直保存在存储器中每次只需要调用即可Setup）用来进入单通道的菜单：此键用来单通道的菜单设置可实现a/b动态的功能，选择 CC/CV/CR工作模式等，此菜单已在菜单列表中详细作了介绍On/0ff|:用来控制模组输入状态开启/关闭：此键可以实现同步控制模组通道开启/关闭状态的 功能只需要在配置菜单中开启所有模组的同步功能就可以frig：触发功能键，编辑好自动测试文件或者动态脉冲输出时，必须选择触发源，负载有五种 触发的方式，面板触发只是其中的一种start:用来开启自动测试功能：调出编辑好自动测试文件后，上下移动到运行自动测试文件Pause:暂停键，在运行自动测试过程中如需要暂停，按此键可暂停，此时主机显示暂停在某步 骤，如需要继续测试文件，再次按此键便可继续进行测试。
Shift：组合键，|Shift| +4 为 Sytem 系统设置，|Shift| +5 为 Config 仪器配置，|Shift| +6 为 Program程序设置，Shift +7为Local局部设定，Shift +8为Lock锁定4.1.3.2. 负载模块按键功能介绍A/B]:切换A/B动态预设参数值Short：实现短路测试，使负载可以在输入端模拟一个短路电路旋钮，用来改变设置参数值 Mode：切换工作模式移动光标位置如想改变某值，可通过键将光标移到该位，再通过旋钮来调节fran :选择动态工作模式，如在运行A/B动态程序之前，先要按Tran键开启动态模式，再给 触发信号运行程序ON/OFFl :控制模组的输入状态：开启/关闭旋钮:用来改变设置参数值4.2. 仪器操作4.2.1. 操作模式介绍4.2.1.1. 定电流测试模式 在定电流模式下，不管输入电压是否改变，电子负载都会消耗一个恒定的电流，如图 3 所示 定 电流模式下分高量程和低量程两个档位，在设置时应根据电流的大小来选择合适的量程，负载模 块量程如表 14.2.1.2. 定电阻测试模式在定电阻模式下，电子负载被等效为一个恒定的电阻，如图 4 所示，电子负载会随着输入电压的 改变来线性改变电流。
定电阻模式下分高量程和低量程两个档位，在设置时应根据电阻的大小来 选择合适的量程，负载模块量程如附件一4.2.1.3. 定电压测试模式 在定电压模式下，电子负载将消耗足够的电流来使输入电压维持在设定的电压上如图所示，定 电压模式下分高量程和低量程两个档位，在设置时应根据电压的大小来选择合适的量程，负载模 块量程如附件一4.2.1.4. 定功率测试模式在定功率模式下，电子负载将消耗一个恒定的功率，如图 6 所示，如果输入电压升高，则输入电 流将减少，功率P (=V * I)将维持在设定功率上定功率模式下分高量程和低量程两个档位， 在设置时应根据功率的大小来选择合适的量程，负载模块量程如附件一定功率操作棋式4.2.1.5. 连续模式（CONTINUOUS ）在CC模式下，动态测试能检查电源输出电压的稳定性动态功能有两个电流值（A值、B值）A/B 两个值必须在同一量程范围内（低量程或高量程）可以通过主机键盘设定A值、A值延时时间; B值、B值延时时间和上升沿速度及下降沿速度变化斜率决定负载大小从一个变到另一个的速度 按下 叵可键后，负载在设定a/b值之间连续切换动态负载通常用于测试待测物在不断变化的 负载条件下的性能。
图7显示了动态功能连续模式的电流波形4.2.1.6. 脉冲模式（PULSE）在脉冲模式下，通过主机键盘设置A值、B值A/B的上升和下降的斜率设为一样，A/B值的延时 时间一样当动态测试操作使能后，电子负载自动切换至A值，在维持A脉宽时间后切回B值， 当每接收到一个触发信号，负载就会切换到A值，在维持A脉宽时间后，又会切换回B值，等待4.2.1.7. 触发模式（toggle）在触发模式下，当动态测试操作使能后，每接收到一个触发信号后，负载就会在A值及B值之间 切换图 9 显示了动态功能触发模式的电流波形4.2.1.8. 顺序操作（LIST）List模式可以准确高速的完成复杂的任意电流变化模式，并且这个变化模式可与内部或者外部信 号同步，完成多准位带载的精密测试 在选择不同触发源的情况下，通过编辑每一步的步值、脉 宽和斜率， LIST 功能使您生成多种复杂序列，满足复杂的测试需求顺序操作中的参数包括该组 输入顺序文件的名称，输入单步数，单步时间以及每一个单步的设定值和斜率负载模组的输入 单步数为（2-84步，单步时间（0.000020s〜3600s）在负载操作模式为顺序操作时，当接收到 一个触发信号后，负载将开始顺序操作， 直到顺序操作完成或再次接到一个触发信号。
如图 10 所示4.1.2.3.4.5.6.7.8.9.4.1.2.3.4.5.6.2.2. 基本设置操作方法给电子负载上电按▲▼键来选择所要编辑的通道，仪器共有4个模块，编号为1、3、5、7选择通道1，按［setup键进入菜单，按Enter键进入模式选择菜单Mode,按▼键选择工作模式CC、CV、 CR、CW、CZ，选择CC按|Enter|确认其它工作模式设定方法类似）如图10-2、10-3所示按▼键进入高/低量程设置菜单Range,按Enter键进入量程选择菜单，按▼键选择，再按Enter键确 认并退出如图 10-4、 10-5 所示按▼键至电流值Iset设置，按Enter键进入数值设置，再按Enter键确认并退出如图10-6、10-7 按▼键至上升斜率j设置，按|Enter|键进入数值设置，再按|Enter|键确认并退出如图10-8、10-9按▼键至下降斜率j设置，按|Enter|键进入数值设置，再按|Enter|键确认并退出如图10-8、10-9 按|ESC］键退出，在负载模块1查看设定值如图10-11按Ion/off负载输出图 LC-Shp图 10-L2J 圏初-井图 10-10^CH01 )Hi9h flangeLow R^ri9*圉 10-5^CCCC >I set= 9* 60ACHS1Const CurrentSet" 駅0拥Enter EscCHilKit* Speed S*t =12&卵加心CH81>MOE)E= CCCC RMGECon$t Curreftt Conit Ual Conil Resis,圏E0-强ConstCur 广■rrtSet*1口EnterEsc 1圉 10-6^CHfllMODE-CC>CC RANAE-HI8Mlift"2.3. 动态设置操作方法给电子负载上电按囚 ▼键来选择所要编辑的通道。
如图11-1选择通道1，按setup键进入菜单，按Enter键进入模式选择菜单Mode,按▼键选择工作模式CC、CV、 CR、CW、CZ，选择CC按|Enter|确认其它工作模式设定方法类似）如图11-2、11-3按▼键进入高/低量程设置菜单Range，按Enter键进入量程选择菜单，按▼键选择，再按Enter |键确 认并退出如图 11-4、 11-5按▼键至上升斜率j设置，按Enter |键进入数值设置，再按〔Enter |键确认并退出如图11-6按▼键至下降斜率j设置，按Enter |键进入数值设置，再按|Enter|键确认并退出如图11-67. 按▼键至TRANa A值输出设置，按〔Enter键进入数值设置，再按〔Enter键确认并退出如图11-78. 按▼键至Ta A值时间设置，按|Enter|键进入数值设置，再按Enter］键确认并退出如图11-89. 按▼键至TRANa B值输出设置，按〔Enter键进入数值设置，再按〔Enter键确认并退出如图11-910. 按▼键至Tb B值时间设置，按Enter|键进入数值设置，再按Enter|键确认并退出11. 按▼键至Tmode动态测试模式设置，按Enter键进入动态测试选择:Continuous连续测试、pulse脉冲 模式、Toggle触发模式，按▼键选择模式，再按Enter］键确认并退出,再按 函键退出。
如图11-1012. 按下shift+4键进入系统菜单功能，按▼键至触发源Trigger Source选项，按〔Enter键进入选择触 发源为手动触发Manual，再按Enter键确认并退出如图11-1113. 按ESC键退出14. 在对应的负载模块按|0N/0FF |使负载输出，再按|Tran |开始动态操作15. 在主机面板按Trig|键触发键，开始执行如图11-124.2.4. LIST 测试操作模式1. 给电子负载上电2. 按▲▼键来选择所要编辑的通道如图12-13. 按下〔Shift | +〔System键后进入系统菜单功能，按▼键选择触发源Trigger Source，按Enter键进入 将触发方式选为Manual手动触发按Enter键确认并返回上一菜单4. 按|Shift|+数字键5,按▼键选择List，按Enter键确认；按▼键选择编辑list，并Enter键确认, 再按▼键选择Edi t Lis t,进入高低量程选择；按Enter］键确认如图12-2、12-3、12-4、12-5、1。
