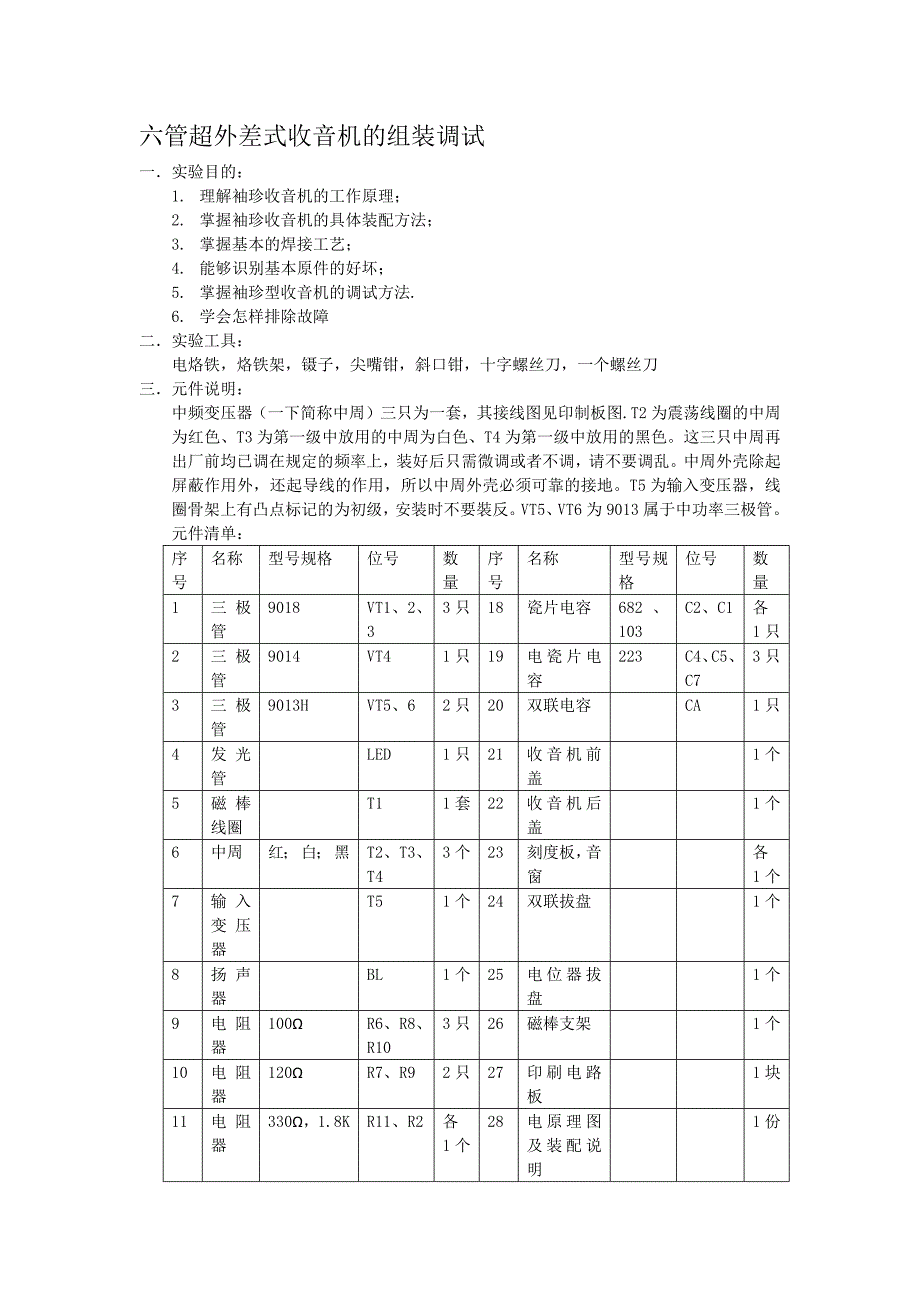

六管超外差式收音机的组装调试一．实验目的： 1. 理解袖珍收音机的工作原理； 2. 掌握袖珍收音机的具体装配方法； 3. 掌握基本的焊接工艺； 4. 能够识别基本原件的好坏； 5. 掌握袖珍型收音机的调试方法. 6. 学会怎样排除故障 二．实验工具： 电烙铁，烙铁架，镊子，尖嘴钳，斜口钳，十字螺丝刀，一个螺丝刀 三．元件说明： 中频变压器（一下简称中周）三只为一套，其接线图见印制板图.T2 为震荡线圈的中 周为红色、T3 为第一级中放用的中周为白色、T4 为第一级中放用的黑色这三只中周 再出厂前均已调在规定的频率上，装好后只需微调或者不调，请不要调乱中周外壳 除起屏蔽作用外，还起导线的作用，所以中周外壳必须可靠的接地T5 为输入变压器， 线圈骨架上有凸点标记的为初级，安装时不要裝反VT5、VT6 为 9013 属于中功率三 极管 元件清单：序 号名称型号规格位号数 量序 号名称型号规 格位号数 量1三极 管9018VT1、2 、33 只18瓷片电容682、103C2、C1各 1 只2三极 管9014VT41 只19电瓷片电 容223C4、C5 、C73 只3三极 管9013HVT5、62 只20双联电容CA1 只4发光 管LED1 只21收音机前 盖1 个5磁棒 线圈T11 套22收音机后 盖1 个6中周红； 白； 黑T2、T3 、T43 个23刻度板， 音窗各 1 个7输入 变压 器T51 个24双联拔盘1 个8扬声 器BL1 个25电位器拔 盘1 个9电阻 器100ΩR6、R8 、R103 只26磁棒支架1 个10电阻 器120ΩR7、R92 只27印刷电路 板1 块11电阻 器330Ω，1.8KR11、R2各 1 个28电原理图 及装配说1 份明12电阻 器30K，100KR4、R5各 1 个29电池正负 级片3 件1 套13电阻 器120K,200KR3、R1各 1 个30连接导线4 根14电位 器5KRP1 只31耳机插座J1 个15电解 电容0.47μFC61 只32双联及拔 盘螺丝3 粒16电解 电容10μFC31 只33电位器拔 盘螺丝1 粒17电解 电容100μFC8、C92 只34自攻螺丝1 粒四．安装工艺要求： 在动手焊接前用万用表将各元件测量一下，安装前先装低矮和耐热的元件（如电阻）， 然后再装大一点的元件（如中周、变压器），最后装怕热的元件（如三极管）。
电○1阻的安装：将电阻的阻值选择好后根据两孔的距离弯曲电阻脚可采用卧式紧贴电路板 安装，也可采用立式安装，但高度要统一瓷片电容和三极管的脚剪的长度药适中，○2不要剪得太短，也不要太长，它们不要超过中周的高度磁棒电容的四根引线头可○3以直接用电烙铁配合松香焊锡丝来回摩擦几次即可自动镀上锡，四个线头对应的焊在 线路板的铜箔面由于调谐用的双连拨盘安装时离电路板很近，所以在 它的圆周内○4的高出部分的元件脚在焊接前先用斜口钳剪去耳机插座的安装：焊接时速度要快，○5以免烫坏插座的塑料部分而导致接触不良发光管的安装：先将发光管装在电路板○6上再将电路板装在机壳上，将发光管对准机壳上的发光管的孔后再来焊接发光管 喇叭安放挪位后再用电烙铁将周围的三个塑料桩子靠近喇叭边缘烫下去把喇叭压紧○7以免喇叭松动 五．调试过程（1）静态工作点的调试 首先测量电路板中 A、B、C、D 四点的电流，若四点中均有电流通过，且测量的数在参 考的数值左右，则将四点的缺口用焊锡丝焊上然后测试各三级管的 Ube最后测试 整机总电流：断开电流开关，将电流表串入开关两点可测得静态总电流 焊好四点后，接通电源开关，开大音量，此时会听到扬声器中有较大的噪声，这就说 明整个电路基本正常，下一步就只需进行动态调试。
（2）动态调试 中放电路频率调试：对中放频率进行适当调整，使两级中放电路的耦合均在中频 465KHZ 上；然后进行中放电路输出特性的调试，为了电路工作在最佳状态，能输出清 晰的，并且不失真的声音 频率覆盖调试 收音机的中波在 535~1605KHZ 频率范围内，调试接台频率 为了使收音机再中波段内接收到电台信号的实际频率与收音机刻盘所指示频率完全一 致，在进行完以上调试后还需对收音机的频率指示进行校正 六．电阻器和电容的识别：棕红橙黄绿兰紫灰白黑金银12345678905%10%电阻上的有四根线，第一根线的颜色代表对应的数字，第二根线同样代表对应的数字， 第三根线代表 0 个个数，第四根线代表误差值按照这样的方法，确定每个电阻的阻 值，然后相应的安到电路中去 电容的长线部分代表正极，短线部分代表负极第一二位数字代表电容值，第三位数 字代表 0 的个数，即 22000P=0.022μF.七．故障分析 在检查好电源及开关的情况下，收音机的故障主要表现为喇叭不响，喇叭发出沙沙声 而收不到电台或喇叭发出啸叫等情况喇叭不响时可以先测试其输入电阻是否正常， 也可以换其他信号源确定其是否能正常工作。
如果喇叭正常，则问题出在电路板上， 电路板的故障主要表现再虚焊错焊或电路元件失效的问题 1.电阻虚焊问题：若电阻正常，则通过后电阻两端应该有一个电压值根据这个原理，用万用表逐个测量各电阻两端的电压，若飘零则说明该电路没有焊好，短 路或者电阻故障，应进一步确认故障原因并处理之2.电感线圈问题：电感线圈很容易出现短路的情况，因此可以用万用表检 测每一个包含有电感线圈的元件的电感引脚，若各量程的下的阻值均为无 穷大时，则说明该线圈断路，应该更换它3.三极管问题：三极管是电路的关键部位，首先检查各管脚是否连接正常， 而后用万用表测量各管脚与地之间的电压，并判断其是否工作在放大状态 若不是，则可进一步确认是管脚松动还是其他附属电路问题二．直流稳压电源与多谐震荡器实验目的：1.完成稳压电源的设计与制作2.完成 555 多谐震荡器的设计与制作实验材料：元件清单，覆铜板，Fecl3 溶液，二极管，电容实验工具：电烙铁，烙铁架，镊子，尖嘴钳，斜口钳，十字螺丝刀，一个螺丝刀实验步骤：稳压电源的制作过程：先将覆铜板擦拭赶紧，然后贴上不干胶，按照电路图画出需要腐 蚀的地方，然后用小刀将将要腐蚀的地方的不干胶剔除，再在一脚上打一个小洞，穿上 小线（不能是金属类的线），放到装有 Fecl3 的溶液中去，待需去掉铜的地方已透明再 取出。
用清水将覆铜板洗净，然后用纱布将其外面的氧化铜擦掉，直到擦得未去铜面出 现光亮为止在需要打孔的地方用铅笔标志并打孔，之后再将其擦拭干净，在需要焊接的一面擦上 一层松香酒精的液体（能使焊接更容易焊上），待其干后，把所有元器件装上电路板， 再开始依次焊接好然后接通电源看灯是否亮555 多谐震荡器的制作过程：将元件按照电路图依次安放在电路板上;依次将它们焊接好； 在输入端在用铁丝将电路连接好把两个电路板连接起来，然后连接电源，看是否出 现一个灯一直亮而另一个灯一闪一闪如果是这样，则实验成功，否则，则需重新检 查电路，逐一检查，看问题出在哪儿直到成功为止实训心得：这次实验给我最大的收获就是告诉我做什么都得细心和用心，而且经过这次实验我知道很多课本上学不到的东西让我体会到自己动手遇到问题时的困惑在组装电路的时候，我不小心将电阻装错了，但后来幸亏同学后来在检查电路时发现才得以逃过一劫做收音机焊接时也必须得肥差和那个小心，焊接点太密集，有些点之间又不能连接，这就要求我们自己在动手是必须得小心翼翼还有就是这次试验让我明白了收音机和稳压器的工作原理另外让我知道在实验时出现问题怎样去分析解决，我相信这才是最重要的。
从这以后，我对电子技术更加感兴趣，也更愿意去尝试我相信自己可以做的就一定要好好去做，认真去完成这些东西无疑让我在以后的道路中有更加好的视野，同时也让自己得到了一定的训练，我觉得很不错。
