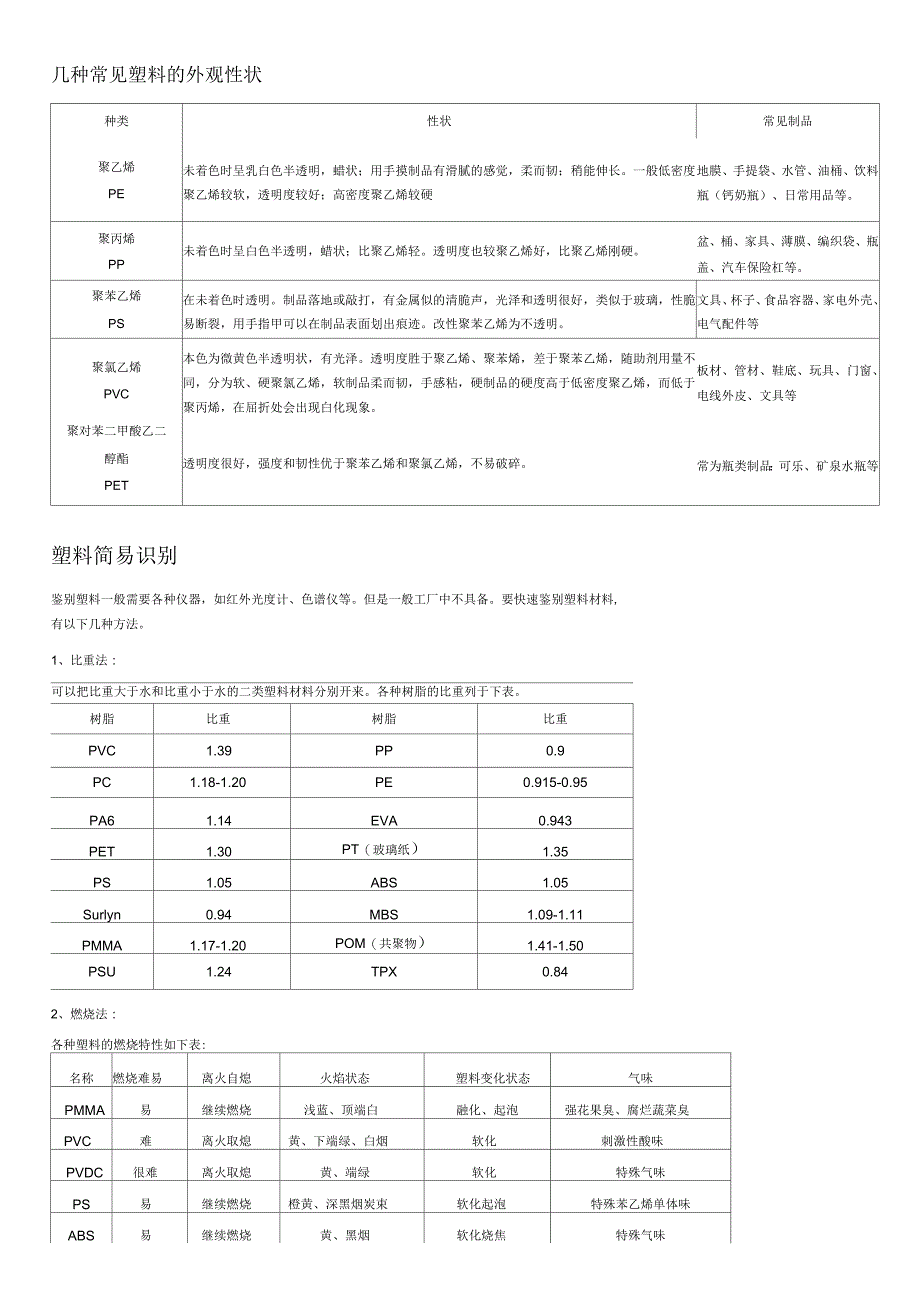

几种常见塑料的外观性状种类性状常见制品聚乙烯PE未着色时呈乳白色半透明，蜡状；用手摸制品有滑腻的感觉，柔而韧；稍能伸长一般低密度聚乙烯较软，透明度较好；高密度聚乙烯较硬地膜、手提袋、水管、油桶、饮料瓶（钙奶瓶）、日常用品等聚丙烯PP未着色时呈白色半透明，蜡状；比聚乙烯轻透明度也较聚乙烯好，比聚乙烯刚硬盆、桶、家具、薄膜、编织袋、瓶盖、汽车保险杠等聚苯乙烯PS在未着色时透明制品落地或敲打，有金属似的清脆声，光泽和透明很好，类似于玻璃，性脆易断裂，用手指甲可以在制品表面划出痕迹改性聚苯乙烯为不透明文具、杯子、食品容器、家电外壳、电气配件等聚氯乙烯PVC本色为微黄色半透明状，有光泽透明度胜于聚乙烯、聚苯烯，差于聚苯乙烯，随助剂用量不同，分为软、硬聚氯乙烯，软制品柔而韧，手感粘，硬制品的硬度高于低密度聚乙烯，而低于聚丙烯，在屈折处会出现白化现象板材、管材、鞋底、玩具、门窗、电线外皮、文具等聚对苯二甲酸乙二醇酯PET透明度很好，强度和韧性优于聚苯乙烯和聚氯乙烯，不易破碎常为瓶类制品：可乐、矿泉水瓶等塑料简易识别鉴别塑料一般需要各种仪器，如红外光度计、色谱仪等但是一般工厂中不具备要快速鉴别塑料材料,有以下几种方法。
1、比重法：可以把比重大于水和比重小于水的二类塑料材料分别开来各种树脂的比重列于下表树脂比重树脂比重PVC1.39PP0.9PC1.18-1.20PE0.915-0.95PA61.14EVA0.943PET1.30PT（玻璃纸）1.35PS1.05ABS1.05Surlyn0.94MBS1.09-1.11PMMA1.17-1.20POM（共聚物）1.41-1.50PSU1.24TPX0.842、燃烧法：各种塑料的燃烧特性如下表:名称燃烧难易离火自熄火焰状态塑料变化状态气味PMMA易继续燃烧浅蓝、顶端白融化、起泡强花果臭、腐烂蔬菜臭PVC难离火取熄黄、下端绿、白烟软化刺激性酸味PVDC很难离火取熄黄、端绿软化特殊气味PS易继续燃烧橙黄、深黑烟炭束软化起泡特殊苯乙烯单体味ABS易继续燃烧黄、黑烟软化烧焦特殊气味PE易继续燃烧上黄下蓝烧融石蜡燃烧味PP易继续燃烧上黄下蓝少量黑烟烧融滴落石油味PA慢慢烧慢慢地熄灭蓝色、上黄烧融滴落、起泡特殊半毛、指甲烧焦味PC慢熄慢熄黄、黑烟炭束烧融滴落特殊气味、花果臭注：此外还可以从表面的光泽性、透明性、柔软性来区别，如：HDPE和LDPE相比，HDPE薄膜透明性差，LDPE透明性好，而LDPE同PP相比，LDPE薄膜柔软性好，而PP刚性好等等。
3、溶解性试验法：溶解性试验是选择适当的溶剂或混合溶剂，以使塑料中的树脂与其它组份分离的方法溶解性试验在配合其它检测方法结塑料进行鉴别方面有重要的参考价值塑料的溶解性因产品的等级以及其中是否含有其它的成分而异，因此溶解性不能作为鉴定试验的绝对准则即使纯聚合物也表现出不同的溶解性，这是因为溶解或溶胀的难易受到聚合物分子的长度、排列、等规定和结晶度等的影响许多树脂不溶于普通溶剂，如聚四氟乙烯、聚三氟氯乙烯、酚醛树脂、喀胺树脂、尼龙、聚乙烯、聚丙烯等除了聚乙烯醇、甲基纤维等少数例外，大多数聚合物均不溶于水下表示出了部分树脂的溶解性树脂名称可溶溶剂不溶溶剂聚乙烯二氯乙烯、1/2/3/4-四氢蔡、热的蝶类醇类、酯类等聚丙烯高温下的芳香煌、氯代蝶、四氢蔡醇类、酯类、坏已酮聚醋酸乙烯酯芳香煌、氯代蝶、丙酮、甲醇、醴类脂肪蝶类聚乙烯醇水、二甲基甲酰胺乙醴、醇类、脂肪类、芳香烧、酯类、酮类聚氯乙烯二甲基甲酰胺、四氢吠喃、环乙酮醇类、蝶类、醋酸丁酯、二氧六环聚苯乙烯芳香煌、氯代蝶、口比咤、乙酸乙酯、甲乙酮、二氧六环、四氢蔡水、醇类、脂肪煌ABS二氯甲烷醇类、脂肪烧、水聚丙烯酸酯类芳香煌、氯代蝶、酯类、丙酮、四氢吠喃脂肪蝶类聚甲基内烯酸酯芳香烧、二氧六环、氯代蝶、酯类、酮类乙醴、醇类、脂肪类聚酰胺类酚类、甲酸、浓无机酸醇类、酯类、蝶类聚碳酸脂氯代烧、二氧六环、坏已酮醇类、脂肪蝶类、水聚甲醛二甲基甲酰胺(150C)、二甲基亚碉蝶类、醇类聚对苯二甲酸乙二醇脂甲酚、浓硫酸、氯苯酚聚乙烯醇缩乙醛醴类、酮类、四氢吠喃脂肪蝶类、甲醇聚乙烯醇缩甲醛二氯乙烷、二氧六环、冰醋酸、酚类脂肪蝶类聚氨酯四氢吠喃、口比咤、二甲基甲酰胺、甲酸、二甲基亚碉乙醴、醇类、苯、水固化酚醛树脂芳胺(200C)、热碱未固化酚醛树脂醇、酮类氯代蝶、脂肪煌不饱和聚酯树脂酮类、丙烯酸酯类脂肪蝶类环氧树脂中间体类醇类、二氧六环、酮类、酯类烧类、水醇酸树脂氯代蝶类、低级醇类、酯类烧类甲基纤维素水、稀的氢氧化钠、2-氯乙醇、二氯甲烷、甲醇内酮、乙醇等乙基纤维素甲醇、二氯甲烷、甲酸、乙酸、口比咤脂肪蝶、芳香烧、水硝化纤维素低级醇类、乙酸酯类、酮类醴、苯、氯代烧类聚四氟乙烯碳氟化合物油、例如热的C21F44所有溶剂、沸腾的浓硫酸聚三氟氯乙烯热的氟代溶剂、例如2,5-二氯-%三氟甲苯所有常用溶剂聚氟乙烯在110C以上的环已酮、二甲基业碉、二甲基酰胺中注：溶解性试验一般直接在t管中进行。
在大约100mg粉未样品中加入10ml溶剂，混匀，有时还要振荡、观察几个小时在聚合物完全溶解以前常常会产生溶胀4、定性元素法：塑料中除了碳、氢、氧外，还常含有硫、氮、氯、氟、磷等元素，对这些元素加以检测，是鉴定未知聚合物的初步试验之一在采用燃烧法和溶解试验法的系统分析中，往往需利用元素定性检定来加以验证这些元素定性通常采用钠（或钾）熔法将约0.05g干燥聚合物置于一玻璃小试管内，加入一小颗豌豆大小的新切的钠，加热熔融冷却后加入1mL乙醇以消耗残余的钠再慢慢加热度管蒸去乙醇，然后用强火加热至呈现暗红色，趁热将试管扔进一个盛有15mL水的烧杯里，用玻璃棒搅动破碎的试管，然后滤出溶液，把溶液分成几份进行下述试验：1、硫：约取1mL滤液，加醋酸酸化，再加5%醋酸铅溶液数滴，如有黑色硫化铅沉淀，表明有硫存在2、氮：取一小部分滤液，加5%硫酸亚铁溶液数滴，10%三氯化铁一滴，用稀盐酸酸化至氢氧化铁恰好溶解，如果有氮存在，则产生普鲁氏蓝沉淀，若呈黄色，则表明没有氮如果度样制备不良，金属钠没有分解完全，检定氮时也会产生蓝色，但不会沉淀3、氯：取一小部分滤液，加稀硝酸酸化，再加4%硝酸银溶液数滴，如出现白色沉淀并可溶于氢氧化镂，表明有氯存在。
4、氟：取虑7^约2mL,加醋酸酸化，加热煮沸，冷却后加入2滴饱和氯化钙溶液，如果有氟存在生成胶状沉淀悬浮于溶液中另一个检验氟的办法是，取一滴上述醋酸酸化、煮沸冷却处理过的溶液放于素试纸上，在红色纸上如出现黄色，则证明有氟化物存在5、磷：取一小部分滤液，加硝酸酸化，再加几滴铝酸镂溶液，加热至沸，若有磷存在，则有黄色沉淀5、显色试验鉴定法：显色试验是在微量或半微量范围内用点滴试验来定性鉴定聚合物的方法通常，增塑剂、填料和改性剂不参与显色反应，但是这些物质的存在会降低显色反应的灵敏度，因此多数情况下要把它们从聚合物中分离出去为了避免对试验结果作出错误解释，必要时可用已知聚合物作对比试验1、酚醛树脂：取粉碎度样少许放入试管，加热分解，分解物在试管上端凝聚，待冷却后，加蒸镭水水煮沸溶解取1mL水溶液，加入小量米蓝试剂，如出现红色则证明有酚存在，试样为酚醛树脂2、环氧树脂：取少量试样放入试管中，在有机硅油浴中加热至250c左右，在试管口上用5%亚硝酸铁富化钠和5%吗咻的水溶液润湿的试纸盖上，如果有蓝色出现，则证明为环氧树脂也可采用另一检测方法：取试样0.5g左右，加对苯二胺30mg、水8mL,煮沸3min。
如为环氧树脂，则溶液呈桃红色3、聚酰胺：取试样0.1g放在小试管中，管口用脱脂棉塞住，小火加热，分解生成的气体被棉花吸收，取出棉花，滴上1%二甲基苯甲醛的甲醇溶液及浓盐酸酸化试液，如有聚酰胺存在则变成红色4、聚甲基丙烯缩醛：取试样0.5g放在试管中，加热分解，管口盖上三层纸片以防止单体逸出，冷却后加入浓硝酸数毫升，经微热，冷却后加硝酸一半量的水，再加锌粒少许，如是聚甲基丙烯酸甲酯，则出现蓝色5、聚烯醇乙缩醛：取试样少许，加入硫酸2mL,再加少许铭酸结晶，在60-70C热浴中加热10min,呈紫色的为缩甲醛，呈紫红色的为缩乙醛，呈红色的为缩丁醛6、聚偏氯乙烯：取试样50mg,加入10mL吗咻，在水浴上加热溶解，呈黑褐色的为聚偏氯乙烯，聚氯乙烯则无此反应7、聚氟乙烯：将少许试样溶于口比咤溶液中，配制成试样含量为0.1%的口比咤溶液取该溶液5mL于试管中，加入20%氢氧化钠溶液0.5mL,在沸水中加热，如为聚氟乙烯，则溶液呈红色8、喀胺树脂：喀胺树脂可用生成氯代三聚寓胺并与硫代硫酸盐产生显色反应的方法检测将一小块试样放微型试管中，加一滴浓盐酸处理在甘油浴中将混合物渐加热至190-200C,直至把氯化氢赶尽（用刚果红试纸检测不再产生颜色变化）。
冷却后加入50mg左右硫代硫酸钠将一片用3%过氧化氢润湿的刚果红试纸盖在试管口上，并加热至140C,如有三聚寓胺存在，试纸却显蓝色9、服醛树脂:用过量的苯肺与样品一起加热将服转化成二苯卡巴肿加以检测将数毫克试样放入微型试管内，用一滴浓盐酸处理，在110c下蒸发至干冷却后加入一滴苯肿，将混合物在油浴中加热至195C,约5min冷却后加入3滴稀稀氨水和5滴10%的硫酸银溶液，搅拌混合物再加10-12滴氯仿振荡如在氯仿层内出现紫色的二苯卡巴肿银，表明有服醛树脂存在常用塑料识别方法名称英文燃烧情况燃烧火焰状态离火后情况气味聚丙烯PP容易熔融滴落，上黄下蓝烟少继续燃烧石油味聚乙烯PE容易熔融滴落，上黄下蓝继续燃烧石蜡燃烧气味聚氯乙烯PVC难软化上黄下绿有烟离火熄灭刺激性酸味聚甲醛POM容易熔融滴落上黄下蓝，无烟继续燃烧强烈刺激甲醛味聚苯乙烯PS容易软化起泡橙黄色，浓黑烟，炭末继续燃烧表面油性光亮特殊乙烯气味尼龙PA慢熔融滴落，起泡慢慢熄灭特殊羊毛，指甲气味聚甲基丙烯酸甲酯PMMA容易熔化起泡，浅蓝色，质白，无烟继续燃烧强烈花果臭味，腐烂蔬菜味聚碳酸酯PC容易，软化起泡有小量黑烟离火熄灭无特殊味聚四氟乙烯PTFE不燃烧在烈火中分解出刺鼻的氟化氢气味聚对苯二甲酸乙二酯PET容易软化起泡橙色，有小量黑烟离火慢慢熄灭酸味丙烯晴-丁二烯-苯乙烯共聚物ABS缓慢软化燃烧，无滴落黄色，黑烟继续燃烧特殊。
