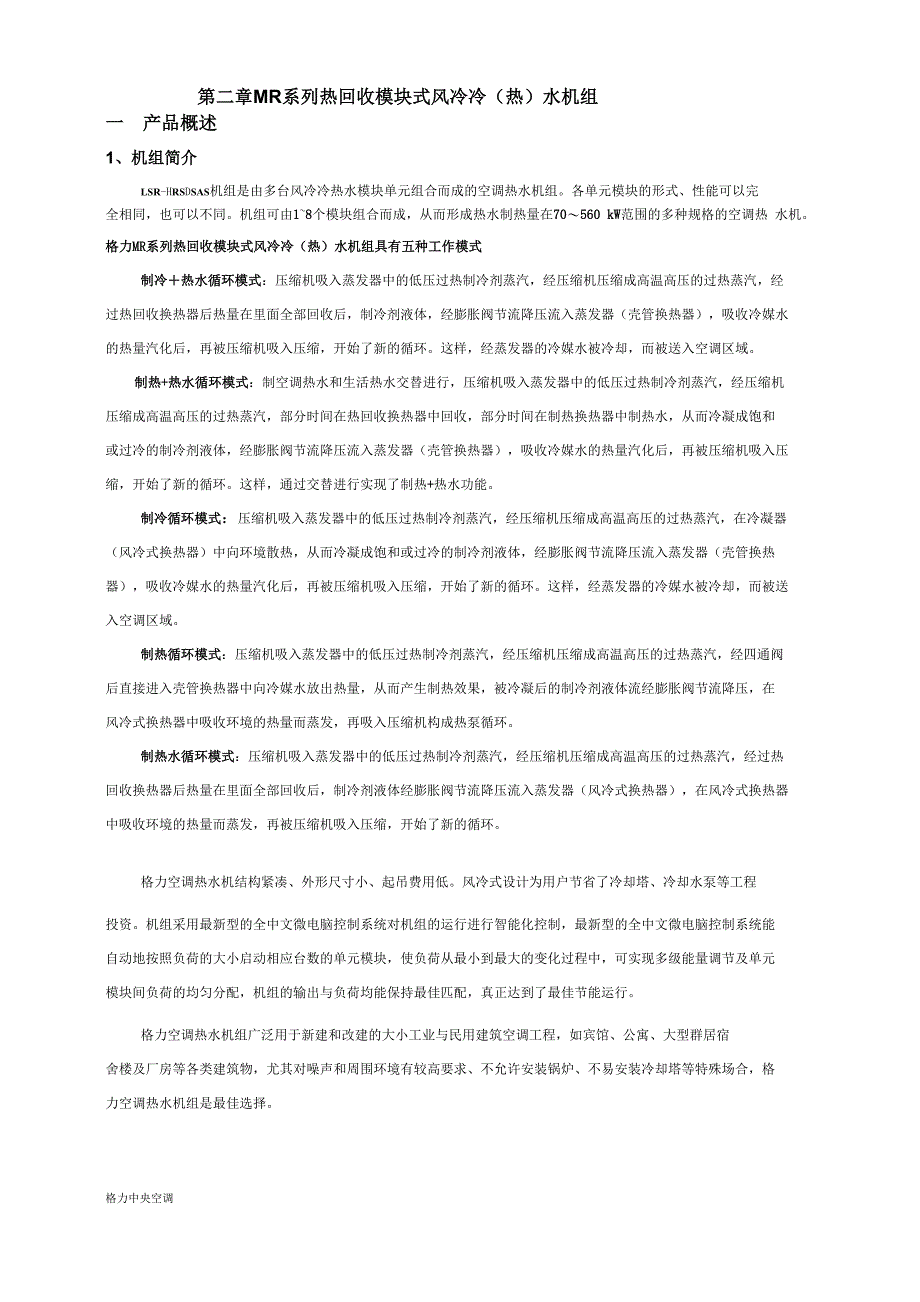

第二章MR系列热回收模块式风冷冷(热)水机组一 产品概述1、机组简介LSR-HRSDSAS机组是由多台风冷冷热水模块单元组合而成的空调热水机组各单元模块的形式、性能可以完 全相同,也可以不同机组可由1~8个模块组合而成,从而形成热水制热量在70〜560 kW范围的多种规格的空调热 水机格力MR系列热回收模块式风冷冷(热)水机组具有五种工作模式制冷+热水循环模式:压缩机吸入蒸发器中的低压过热制冷剂蒸汽,经压缩机压缩成高温高压的过热蒸汽,经 过热回收换热器后热量在里面全部回收后,制冷剂液体,经膨胀阀节流降压流入蒸发器(壳管换热器),吸收冷媒水 的热量汽化后,再被压缩机吸入压缩,开始了新的循环这样,经蒸发器的冷媒水被冷却,而被送入空调区域制热+热水循环模式:制空调热水和生活热水交替进行,压缩机吸入蒸发器中的低压过热制冷剂蒸汽,经压缩机 压缩成高温高压的过热蒸汽,部分时间在热回收换热器中回收,部分时间在制热换热器中制热水,从而冷凝成饱和 或过冷的制冷剂液体,经膨胀阀节流降压流入蒸发器(壳管换热器),吸收冷媒水的热量汽化后,再被压缩机吸入压 缩,开始了新的循环这样,通过交替进行实现了制热+热水功能。
制冷循环模式:压缩机吸入蒸发器中的低压过热制冷剂蒸汽,经压缩机压缩成高温高压的过热蒸汽,在冷凝器 (风冷式换热器)中向环境散热,从而冷凝成饱和或过冷的制冷剂液体,经膨胀阀节流降压流入蒸发器(壳管换热 器),吸收冷媒水的热量汽化后,再被压缩机吸入压缩,开始了新的循环这样,经蒸发器的冷媒水被冷却,而被送 入空调区域制热循环模式:压缩机吸入蒸发器中的低压过热制冷剂蒸汽,经压缩机压缩成高温高压的过热蒸汽,经四通阀 后直接进入壳管换热器中向冷媒水放出热量,从而产生制热效果,被冷凝后的制冷剂液体流经膨胀阀节流降压,在 风冷式换热器中吸收环境的热量而蒸发,再吸入压缩机构成热泵循环制热水循环模式:压缩机吸入蒸发器中的低压过热制冷剂蒸汽,经压缩机压缩成高温高压的过热蒸汽,经过热 回收换热器后热量在里面全部回收后,制冷剂液体经膨胀阀节流降压流入蒸发器(风冷式换热器),在风冷式换热器 中吸收环境的热量而蒸发,再被压缩机吸入压缩,开始了新的循环格力空调热水机结构紧凑、外形尺寸小、起吊费用低风冷式设计为用户节省了冷却塔、冷却水泵等工程投资机组采用最新型的全中文微电脑控制系统对机组的运行进行智能化控制,最新型的全中文微电脑控制系统能 自动地按照负荷的大小启动相应台数的单元模块,使负荷从最小到最大的变化过程中,可实现多级能量调节及单元 模块间负荷的均匀分配,机组的输出与负荷均能保持最佳匹配,真正达到了最佳节能运行。
格力空调热水机组广泛用于新建和改建的大小工业与民用建筑空调工程,如宾馆、公寓、大型群居宿 舍楼及厂房等各类建筑物,尤其对噪声和周围环境有较高要求、不允许安装锅炉、不易安装冷却塔等特殊场合,格 力空调热水机组是最佳选择格力中央空调2、产品特点♦ 高效节能:由于机组具备热回收功能,且在低水温时能够实现100%热回收,回收量大,机组制冷全热回收时的综合能效比可以达到6.0以上♦ 任一模块主控设计:连接在一起的机组,任何一台只要轻轻地插上手操器,都可以作为主模块,与其他机组通讯,协调整个系统按需工作这是格力中央空调专利技术之一,其他厂家的产品只能以固定机组作为主模块,如果主模块损坏,则整个系统不能正常工作,调试和维护都不方便♦ 热气直通结构:蒸发器底部直通高温排气,既可以防止蒸发器底部融霜水结成冰,又可以加强蒸发器在低温工 况下的蒸发量,加强机组的低温制热性能这是格力中央空调专利技术之二,该项技术能够加强机组低温制热的稳定性,拓宽了机组低温制热的工况范围,机组可以在低至-15°C温度下稳定制热♦ 智能化霜模式:系统采用先进的智能化霜模式,冬季制热制热水时智能除霜,化霜迅速彻底化霜前化霜后♦ 超强兼容性:同型号和不同型号之间可以任意组合,每个系统可以组合8个模块。
♦ 全封闭涡旋式压缩机:在同级制冷量中,这种压缩机与其他类型的压缩机相比, 具有运动部件更少,转动力矩更小,噪音和振动更小,可靠性和效率更高等优点♦ 强保护:先进的微电脑控制系统安全保护功能齐全,具有强大的故障自诊断功能 ♦可靠性高:采用名优制冷配件,精心设计制造,配合多制冷系统设计,提高了机组运行的可靠 性♦体积小:采用模块化组态设计的机组,体积小、结构紧凑、机体轻巧、便于运送、安装灵活♦ 低噪音:运转噪音低,振动小,适合各类型工程♦ 低维修费用:机组特有的结构,保养,维修方便,维护费用低3、产品命名规则LS R- □/ RS口 S A SI I 电源形式:单相-省略;三相-S;电加热-D 设计序号:以A、B、C…排列压缩机系统:双系统-S ;单系统-省略 热回收量:数字kW 热水机组代号 名义制冷量:数字kW 机组功能代号:R为热泵机组,单冷机组不表示 冷水机组代号型号示例:LSR-60/RS70SAS表示名义制冷量为60kW机组热水制热量为70kW采用双系统三相电源的A系列空调热水机二 产品性能与规格1、 产品外形图LS(R)-60/RS70SAS2、产品性能参数表型号LSR—60/RS70SASLS—60/RS70SAS制冷量kW6060制冷全热回收量kW6868制冷部分热回收量kW10 〜6210~62制热量(热泵、热水)kW70/机组制冷功率kW20.320.3机组制热功率(热泵、热 水)kW20.0/噪声dB(A)6767电源380V〜3N 50Hz运转控制微电脑全自动控制,运行状态显示,异常状态报警安全装置高低压开关,防冻结开关,过流保护开关,相序保护器,压缩机过 热保护装置,软件延时启动压缩机保护压缩机形式全封闭涡旋式柔性压缩机制冷剂R22充注量kg28x212x2水 路 系 统水量m3/h11.2水阻力损失kPa10水侧换热器咼效壳管式换热器最咼承压MPa1空调进出水管径mmDN65热回收进出水管接口Rp2-1/2空 气 系 统空气侧换热器高效翅片盘管式风机额定功率W1150x2外 形 尺 寸宽mm2110深mm1100高mm2140机组总重量kg11001050用户选配辅助电加热kW15X2/说明:1、机组按照国家标准GB/T18430.1-2001进行设计,制造,检验;2、此性能参数表中数据在名义工况下测试所得。
3、 部分热回收因水温和环境温度的变化,热回收能力变化较大,具体参照能力修正表4、 具体机组参数请以铭牌参数为准5、 如有特殊要求,请另行联系名义工况时的温度条件项目水侧空气侧空调进水温度(°C)空调出水温度(C)生活用热水 进水温度(C)生活用热出水温度(C)干球温度(C)湿球温度(C)制冷127——35—热泵制热40454045763、产品能力修正不同环境温度、空调出水温度和生活用热水出水温度下能力曲线图P4-眉.特 KLS(R)-60/RS70SAS 制冷量修正线图LSR-60/RS70SAS 制热量修正线图LS(R)-60/RS70SAS 部分热回收能力修正线图三 产品安装1、安装基础与环境 为确保机组的正常运行和防止故障,安装工作必须由具备一定制冷空调知识并有相当经验的技师承担,安装前 应仔细阅读安装说明书1)、安装位置♦应位于室内外有充足新风的地点,并考虑地基的承重;♦保证机组有足够的空间,以利于进风和设备维护;♦ 机组上方不能有遮挡物;♦ 机组地面应预留排水地沟2)、机组及管路安装♦ 正确连接管路及电源线路;♦机组安装应采用橡胶减振垫、橡胶软接头等,以满足噪音及振动要求;♦ 热泵机组在环境温度低于 0°C 运行时,必须添加防冻液来防冻;♦ 机组吊装必须使用指定的吊装孔吊运,吊装时应注意保护机组,严禁碰伤管路。
2、外形尺寸♦ LSR-60/RS70SAS3、安装及维修空间眩甘EC苛区阳 耳曲X曲 一 - 一幕器卞益程星茫〔豐盎工豈鳖眾:蛊豐w V幫芳'I9J讨:!t3f制酹虫担也4、产品电气安装1)主模块与子模块之间的联网方法和接线示意图¥ -EE^-HSdt甲皐泰罢婆塞黑盂、盟厶CLfew田弟婆誥3F藝V-IH-亠 誉®養舊口:3倉二亠盈專ZHDlrlmE: AUBE盍一議NHDlntNE: >DBE¥tWisif00n-:■■:o>j:«■:Z£IDj-12)机组电控柜接线原理图格力中央空调L1 2L 3L NHL2 HL3 | HL4水泵备用水泵 辅热代 号 说 明Q1-QN 三相空气开关 KM1-KM4 交流接触器Q 单相空气开关 HL1-4 指示灯1、 机组为热泵加辅助电热型,请按本图接线即可.2、 机组为单冷型或热泵无辅助电热型,请将虚线框内的元器件及其相连的导线去掉即可.3)机组电源空气开关和电源线选型使用机型电源空气开关容量(A)接地线最小截面积(mm2)电源线最小截面积(mm2)LSR-60/RS70SAS380V 3N〜50Hz631616注:a.机组电源线必须为铜芯线,工作温度不能大于其规定值。
b.如果电源线长度大于50米,请适当加大电源线规格4)接线注意事项注意!空调机必须可靠接地,若接地不正确会导致触电或火灾电线布置♦按国家布线规则进行安装♦电源一定要使用规定的额定电压及空调机组专用电源♦ 电源线应有可靠固定,以免接线端子受力请不要用力拉动电源线♦ 电源线线径应足够大,电源线和连接线损坏必须用专用的电缆线来更换♦ 所有电气安装务必由专业人士按当地法律、规章和相应的安装使用说明书进行♦ 接地应可靠,应接在建筑物的专用接地装置上,一定要请专业人员安装♦必须安装可切断整个系统电源的空气开关和漏电开关♦空气开关应同时具有磁脱扣和热脱扣功能,以保证短路和过载都得到保护♦ 现场接线时请以机身所贴线路图为准接地要求♦空调机组为I类电器,请务必采取可靠接地措施空调机组内的黄绿双色线为接地线,切不可移作它用,更不可将其剪断不能用自攻螺钉固定。
