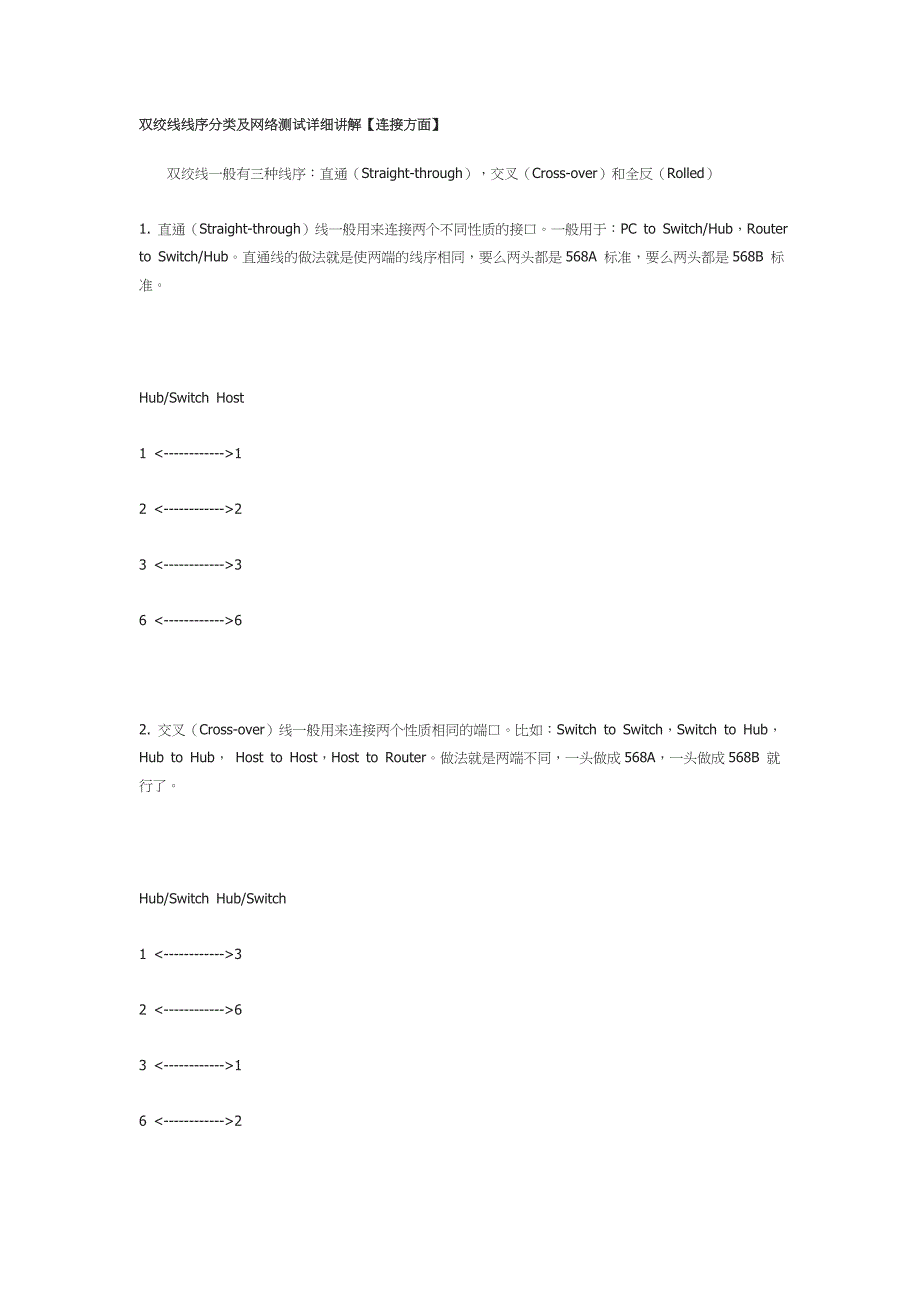

双绞线线序分类及网络测试详细讲解【连接方面】 双绞线一般有三种线序：直通（Straight-through），交叉（Cross-over）和全反（Rolled） 1. 直通（Straight-through）线一般用来连接两个不同性质的接口一般用于：PC to Switch/Hub，Router to Switch/Hub直通线的做法就是使两端的线序相同，要么两头都是568A 标准，要么两头都是568B 标准 Hub/Switch Host 1 <------------>1 2 <------------>2 3 <------------>3 6 <------------>6 2. 交叉（Cross-over）线一般用来连接两个性质相同的端口比如：Switch to Switch，Switch to Hub， Hub to Hub， Host to Host，Host to Router做法就是两端不同，一头做成568A，一头做成568B 就行了 Hub/Switch Hub/Switch 1 <------------>3 2 <------------>6 3 <------------>1 6 <------------>2 3. 全反（Rolled）线，不用于以太网的连接，主要用于主机的串口和路由器（或交换机）的console 口连接的console 线。
做法就是一端的顺序是1－8，另一端则是8－1 的顺序 Host Router/Switch 1 <------------>8 2 <------------>7 3 <------------>6 4 <------------>5 5 <------------>4 6 <------------>3 7 <------------>2 8 <------------>1 补： ＥＩＡ／ＴＩＡ的布线标准中规定了两种双绞线的线序５６８Ａ与５６８Ｂ ５６８Ａ标准： 绿白——１，绿——２，橙白——３，蓝——４，蓝白——５，橙——６，棕白——７，棕——８ ５６８Ｂ标准： 橙白——１，橙——２，绿白——３，蓝——４，蓝白——５， 绿——６，棕白——７，棕——８ （"橙白"是指浅橙色，或者白线上有橙色的色点或色条的线缆，绿白、棕白、蓝白亦同） 双绞线的顺序与ＲＪ４５头的引脚序号要—一对应 为了保持最佳的兼容性，普遍采用ＥＩＡ／ＴＩＡ ５６８Ｂ标准来制作网线注意：在整个网络布线中应该只采用一种网线标准如果标准不统一，几个人共同工作时准会乱套；更严重的是施工过程中一旦出现线缆差错，在成捆的线缆中是很难查找和剔除的。
笔者强烈建议统一采用５６８Ｂ标准 事实上１０Ｍ以太网的网线只使用 １、２、３、６编号的芯线传递数据，即1、2用于发送，3、6用于接收，按颜色来说：橙白、橙两条用于发送；绿白、绿两条用于接收；4、5，7、8是双向线 １００Ｍ和1000Ｍ网卡需要使用四对线，即8根芯线全部用于传递数据由于１０Ｍ网卡能够使用按 １００Ｍ方式制作的网线；而且双绞线又提供有四对线，所以日常生活中不再区分，１０Ｍ网卡一般也按 １００Ｍ方式制作网线 另外，根据网线两端连接网络设备的不同，网线又分为直通线（平行线）和交叉线两种直通线（平行线）就是按前面介绍的５６８Ａ标准或５６８Ｂ标准制作的网线而交叉线的线序在直通线的基础上做了一点改变：就是缆的一端把1和3对调，2和6对调即交叉线的一端保持原样（直通线序）不变，在另一端把1和3对调，2和6对调 交叉线两端的线序如下： 一端(不变) 另一端(对调两根) 橙白 1 3 绿白 橙 2 6 绿 绿白 3 1 橙白 蓝 4 4 蓝 蓝白 5 5 蓝白 绿 6 2 橙 棕白 7 7 棕白 棕 8 8 棕 直通线用于连接: 1.主机和switch/hub; 2.router和switch/hub 交叉线用于连接: 1.switch和switch; 2.主机和主机; 3.hub和hub; 4.hub和switch; 5.主机和router直连 在实践中，一般可以这么理解： 1、同种类型设备之间使用交叉线连接，不同类型设备之间使用直通线连接； 2、路由器和PC属于DTE类型设备，交换机和HUB属于DCE类型设备； 3、RJ45网络接头做法一般有568A和568B两种标准做法，按同一标准即直通线，不同标准即交叉线。
不管如何接线，最后完成后用RJ-45测线仪测试时，8个指示灯都应依次闪烁 局域网速度变慢的原因及排除方法 双绞线网线线序解析 局域网就是将单独的微机或终端，利用网络相互连接起来，遵循一定的协议，进行信息交换，实现资源共享网线常用的有：双绞线、同轴电缆、光纤等双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（ＳＴＰ）和非屏蔽双绞线（ＵＴＰ）从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线（ＵＴＰ-Unshielded Twisted pair） 作为布线的传输介质来组网 ＵＴＰ网线由一定长度的双绞线和ＲＪ４５水晶头组成 双绞线由８根不同颜色的线分成４对绞合在一起，成对扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响在ＥＩＡ／ＴＩＡ－５６８标准中，将双绞线按电气特性区分为： 三类、四类、五类线网络中最常用的是三类线和五类线，目前已有六类以上的 做好的网线要将ＲＪ４５水晶头接入网卡或ＨＵＢ等网络设备的ＲＪ４５插座内相应地ＲＪ４５插头座也区分为三类或五类电气特性ＲＪ４５水晶头由金属片和塑料构成，制作网线所需要的ＲＪ一４５水晶接头前端有８个凹僧，简称“ＳＥ”（Position，位置）。
凹槽内的金属触点共有 ８个，简称“8Ｃ”（ Contact，触点），因此业界对此有“8Ｐ8Ｃ”的别称特别需要注意的是ＲＪ４５水晶头引脚序号，当金属片面对我们的时候从左至右引脚序号是１～８，序号对于网络连线菲常重要，不能搞错 ＥＩＡ／ＴＩＡ的布线标准中规定了两种双绞线的线序５６８Ａ与５６８Ｂ ５６８Ａ标准： 绿白——１，绿——２，橙白——３，蓝——４，蓝白——５， 橙——６，棕白——７，棕——８ ５６８Ｂ标准： 橙白——１，橙——２，绿白——３，蓝——４，蓝白——５， 绿——６，棕白——７，棕——８ （"橙白"是指浅橙色，或者白线上有橙色的色点或色条的线缆，绿白、棕白、蓝白亦同） 双绞线的顺序与ＲＪ４５头的引脚序号要—一对应 为了保持最佳的兼容性，普遍采用ＥＩＡ／ＴＩＡ ５６８Ｂ标准来制作网线注意：在整个网络布线中应该只采用一种网线标准如果标准不统一，几个人共同工作时准会乱套；更严重的是施工过程中一旦出现线缆差错，在成捆的线缆中是很难查找和剔除的笔者强烈建议统一采用５６８Ｂ标准 事实上１０Ｍ以太网的网线只使用 １、２、３、６编号的芯线传递数据，即1、2用于发送，3、6用于接收，按颜色来说：橙白、橙两条用于发送；绿白、绿两条用于接收；4、5，7、8是双向线。
１００Ｍ和1000Ｍ网卡需要使用四对线，即8根芯线全部用于传递数据由于１０Ｍ网卡能够使用按 １００Ｍ方式制作的网线；而且双绞线又提供有四对线，所以日常生活中不再区分，１０Ｍ网卡一般也按 １００Ｍ方式制作网线 另外，根据网线两端连接网络设备的不同，网线又分为直通线（平行线）和交叉线两种 直通线（平行线）就是按前面介绍的５６８Ａ标准或５６８Ｂ标准制作的网线 而交叉线的线序在直通线的基础上做了一点改变：就是缆的一端把1和3对调，2和6对调即交叉线的一端保持原样（直通线序）不变，在另一端把1和3对调，2和6对调 交叉线两端的线序如下： 一端(不变) 另一端(对调两根) 橙白 1 3 绿白 橙 2 6 绿 绿白 3 1 橙白 蓝 4 4 蓝 蓝白 5 5 蓝白 绿 6 2 橙 棕白 7 7 棕白 棕 8 8 棕 直通线用于连接: 1.主机和switch/hub; 2.router和switch/hub 交叉线用于连接: 1.switch和switch; 2.主机和主机; 3.hub和hub; 4.hub和switch; 5.主机和router直连 在实践中，一般可以这么理解： 1、同种类型设备之间使用交叉线连接，不同类型设备之间使用直通线连接； 2、路由器和PC属于DTE类型设备，交换机和HUB属于DCE类型设备； 3、RJ45网络接头做法一般有568A和568B两种标准做法，按同一标准即直通线， 不同标准即交叉线。
不管如何接线，最后完成后用RJ-45测线仪测试时，8个指示灯都应依次闪烁 常用的网络命令 1.最基本，最常用的，测试物理网络的 ping 192.168.0.8 －t ，参数－t是等待用户中断测试 2.查看IP、DNS、Mac等 A.Win98：winipcfg B.Win2000以上：Ipconfig/all C.NSLOOKUP：如查看本地的DNS C:\>nslookup Default Server: Address: 202.99.160.68 >server 202.99.41.2 则将DNS改为了41.2 > Server: Address: 202.99.160.68 Non-authoritative answer: Name: Address: 202.99.160.212 3.网络信使 Net send 计算机名/IP|* (广播) 传送内容，注意不能跨网段 net stop messenger 停止信使服务 net start messenger 开始信使服务 4.探测对方对方计算机名，所在的组、域及当前用户名 （追捕的工作原理） ping －a IP －t ，只显示NetBios名 nbtstat -a 192.168.10.146 比较全的 stat -a 显示出你的计算机当前所开放的所有端口 netstat -s -e 比较详细的显示你的网络资料，包括TCP、UDP、ICMP 和 IP的统计等 6.探测arp绑定（动态和静态）列表，显示所有连接了我的计算机，显示对方IP和MAC地 址 arp -a 7.在代理服务器端 捆绑IP和M。
