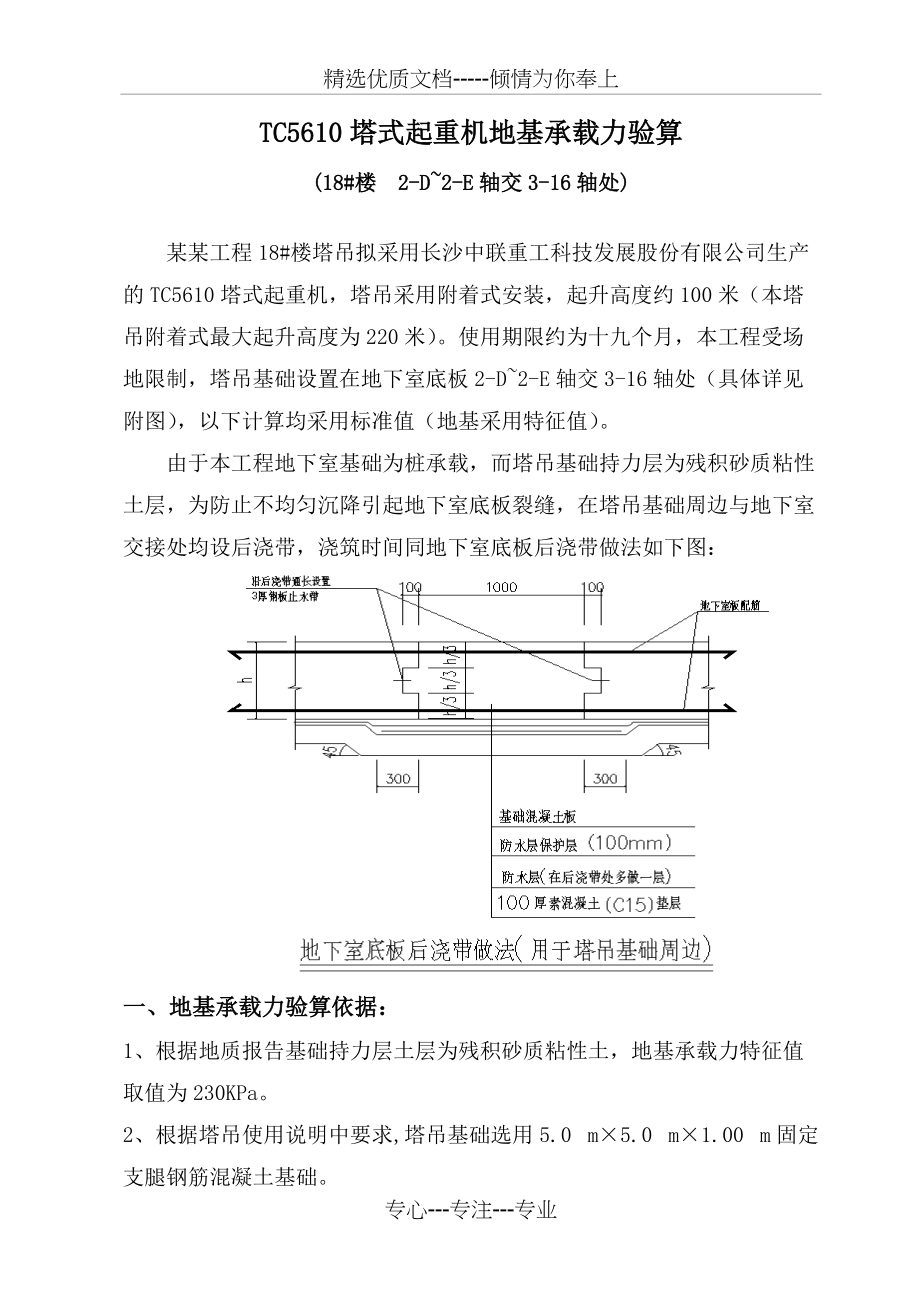

精选优质文档-----倾情为你奉上TC5610塔式起重机地基承载力验算(18#楼 2-D~2-E轴交3-16轴处)某某工程18#楼塔吊拟采用长沙中联重工科技发展股份有限公司生产的TC5610塔式起重机，塔吊采用附着式安装，起升高度约100米（本塔吊附着式最大起升高度为220米）使用期限约为十九个月，本工程受场地限制，塔吊基础设置在地下室底板2-D~2-E轴交3-16轴处（具体详见附图），以下计算均采用标准值（地基采用特征值）由于本工程地下室基础为桩承载，而塔吊基础持力层为残积砂质粘性土层，为防止不均匀沉降引起地下室底板裂缝，在塔吊基础周边与地下室交接处均设后浇带，浇筑时间同地下室底板后浇带做法如下图：一、地基承载力验算依据：1、根据地质报告基础持力层土层为残积砂质粘性土，地基承载力特征值取值为230KPa2、根据塔吊使用说明中要求,塔吊基础选用5.0 m5.0 m1.00 m固定支腿钢筋混凝土基础3、根据厂家提供使用说明书(第1.1-5页)，塔吊附着式安装的参数如下：载荷工况基础载荷Fv（KN）Fh（KN）M(KN.m)工作状况511.218.31335非工作状况464.173.91552FhFvMPminPmaxeFFv：基础所受垂直力； Fh：基础所受水平力；M：基础所受倾覆力矩；e：偏心距，单位m。
4、塔吊基础属于设备基础，吊臂在工作状态或风荷载的作用下使塔吊基础的受力不断发生变化根据《塔式起重机设计规范》—GB/T13752-92中第13页第4.6.3条中，固定式混凝土基础的抗倾翻稳定性验算要求，荷载的偏心距e取不超过b/3二、地基承载力验算：（一）、工作状态下：1、基础所受垂直力Fv为：511.2 KN2、基础自重：G＝5.05.01.0025=625.0 KN3、塔吊总重：F＝Fv＋G = 511.2 + 625.0 ＝ 1136.2 KN4、力矩M/＝M+Fh1.00＝1335.0＋18.31.00＝1353.3 KN.ma、当轴心荷载作用时： P=F/A= 1136.2/（5.05.0）=45.45 kPa＜f=230kPa ,——满足要求b、当偏心荷载作用时：e＝M//F＝1353.3/1136.2＝1.19 ＜ b/3＝5.0/3＝1.66——塔吊稳定性满足要求Pmax＝F/A(1＋6e/b)＝45.45(1＋61.19/5.0)＝110.35 kPa ＜ 1.2f＝276 kPa ——符合要求Pmin＝F/A(1－6e/b)＝45.45(1－61.19/5.0)=-19.45＜0由于计算出的Pmin＜0，此时基底接触压力将重新分布，按下式重新计算Pmax:2F3b(b/2－e)Pmax ==21136.235.0(5.0 / 2－1.19)=115.64 kPa＜f=230kPa ——符合要求（二）、非工作状态下：1、基础所受垂直力Fv为：464.1 KN2、基础自重：G=5.05.01.0025=625.0 KN3、塔吊总重：F =Fv＋G= 464.1 + 625.0 ＝ 1089.1 KN4、力矩M/＝M+Fh1.00＝1552＋73.91.00＝1625.9 KN.ma、当轴心荷载作用时： P=F/A= 1089.1/（5.05.0）=43.56 kPa ＜f=230kPa ,——满足要求b、当偏心荷载作用时：e＝M//F＝1625.9/1089.1＝1.49 ＜ b/3＝5.0/3＝1.66——塔吊稳定性不能满足要求Pmax＝F/A(1＋6e/b)＝43.56(1＋61.49/5.0)＝121.45 kPa＜1.2f＝276 kPa——符合要求Pmin＝F/A(1－6e/b)＝43.56(1－61.49/5.0)=-34.36＜0由于计算出的Pmin＜0，此时基底接触压力将重新分布，按下式重新计算Pmax:2F3b(b/2－e)Pmax ==21089.135.0(5.0 / 2－1.49)=143.78 kPa＜f=230kPa ——符合要求c、塔吊基础抗倾覆验算：M抗＝Fb/2＝1089.15.0/2＝2722.75 KN.mK＝M抗M/＝2722.751625.9＝1.67＞1.6——满足要求三、塔吊基础配筋验算：本基础为方便施工，拟将设计地下室底板配筋代换原设计塔吊基础配筋。
根据塔吊使用说明中，塔吊基础配筋为二级钢24B25双层双向塔吊基础处地下室底板板面配筋为三级钢C18@200双层双向钢筋按单向等强代换原则计算如下：原设计塔吊基础单向配筋：按说明中为24支As1fy1=1/4∏d224fy1=1/43.1425224300=0.35106 N地下室底板单向配筋：（5000-402）200＝24.6 取配筋26支,As2fy2=1/4∏d226fy2=1/43.1418226360=2.38106 NAs1fy1 < As2fy2 ,——满足要求As1——原设计钢筋的计算截面面积（mm2）As2——拟代换钢筋的计算截面面积（mm2）fy1——原设计钢筋的抗拉强度设计值（N/mm2）fy2——拟代换钢筋的抗拉强度设计值（N/mm2）d ——钢筋直径（mm）故，塔吊基础配筋代换为，面筋保持原地下室配筋不变，底筋采用B18@200双向配制，如下图：专心---专注---专业。
