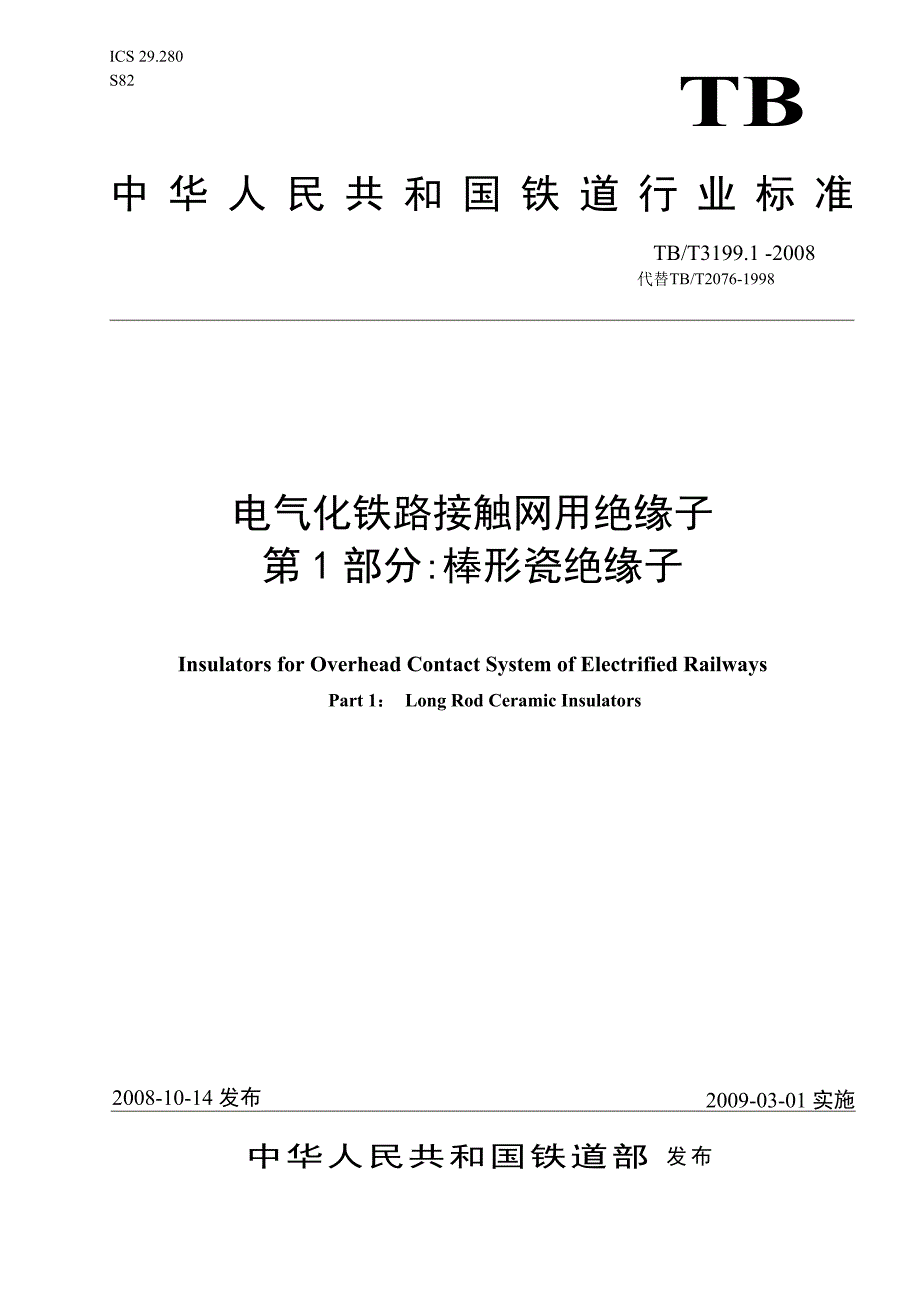

ICS 29.280 S82中华人民共和国铁道行业标准TB/T3199.1 -2008代替TB/T2076-1998 电气化铁路接触网用绝缘子 第 1 部分:棒形瓷绝缘子Insulators for Overhead Contact System of Electrified RailwaysPart 1：： Long Rod Ceramic Insulators2008-10-14 发布2009-03-01 实施中华人民共和国铁道部发布TBTB/T 3199.1-2008I前 言TB/T3199.1-2008《电气化铁路接触网用绝缘子》分为二个部分： ――第 1 部分：棒形瓷绝缘子； ――第 2 部分：棒形复合绝缘子 本部分为 TB/T3199.1-2008 的第 1 部分本部分参照 IEC 60383-1 第四版 1993—04《标称电压高 于 1 000V 的架空线路绝缘子 第一部分：交流系统用瓷或玻璃绝缘元件—定义、试验方法和验收准则》 修订本部分与 IEC 60383-1 的一致性程度为非等效，主要差异如下： ——按照习惯对一些编排格式进行了修改； ——增加了对电气化铁路接触网用瓷绝缘子的相应尺寸、特性的要求； ——规定了交流电气化铁路棒形瓷绝缘子的污秽性能指标， ——修改了绝缘子的检验规则。
本标准代替TB/T2076-1998《电气化铁道接触网用棒形瓷绝缘子》 本标准与 TB/T2076-1998 相比主要变化如下： ——增加了 12 kN、16kN 弯曲负荷产品的技术条件； ——取消了隧道系列用瓷绝缘子、爬电距离 1000mm 的腕臂绝缘子； ——删除金属附件内径为 φ50mm 的棒形瓷绝缘子 本部分的附录 A、附录 B 规范性附录，附录 C 为资料性附录 本标准由中铁电气化局集团有限公司提出并归口 本部分负责起草单位：铁道第三勘察设计院集团有限公司 本部分参加起草单位：铁道科学研究院、铁道部质检中心接触网零部件检验站、西安电瓷研究所、 苏州电瓷厂有限公司、景德镇南瓷绝缘子有限公司、大连电瓷有限公司 本部分主要起草人：郭伟功、郭晨曦、刘永红、姚君瑞、陆洲、李丰军、任贵清 本标准所代替标准的历次版本发布情况为：TB/T2076-1989，TB/T2076-1998TB/T 3199.1-20082电气化铁路接触网用绝缘子 第 1 部分：棒形瓷绝缘子1 范围本部分规定了工频单相交流 25kV 电气化铁路接触网用棒形瓷绝缘子（以下简称绝缘子）的分 类与命名、使用环境、技术要求、试验方法、检验规则和标志、包装、运输、储存的基本要求。
本部分适用于接触网用绝缘子 2 规范性引用文件下列文件中的条款通过TB/T3199本部分的引用而成为本部分的条款凡是注日期的引用文件， 其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达 成协议的各方研究是否可使用这些文件的最新版本凡是不注日期的引用文件，其最新版本适用于 本部分 GB/T 191 包装储运图示标志（） GB/T 772 — 2005 高压绝缘子瓷件 技术条件 GB/T 1001.1 — 2003 标称电压高于 1000V 的架空线路绝缘子、第 1 部分：交流系统 用瓷或玻璃绝缘子元件 定义、试验方法和判定准则（IEC 60383-1:1993 ，MOD） GB/T 4585 — 2004 交流系统用高压绝缘子的人工污秽试验（IEC 60507:1991， IDT） GB/T11352—1989 一般工程用铸造碳钢件(NEQ ISO 3755:1991) JB/T 3384 — 1999 高压绝缘子抽样方案 JB/T 4307 — 2004 绝缘子胶装用水泥胶合剂 JB/T 8178-1999 悬式绝缘子铁帽技术条件 JB/T 9673 绝缘子产品包装JB/T 9674 — 1999 超声波探测瓷件内部缺陷 TB/T 2007 — 1997 电气化铁道接触网绝缘污秽等级标准3 分类与命名3.1 分类 本部分绝缘子使用方式为腕臂支撑、拉伸用绝缘子。
按产品公称爬电距离分为 1200mm、1400mm、1600mm 按绝缘方式分为单绝缘和双重绝缘结构两类 按机械弯曲强度分为 4kN、8kN、12kN 和 16kN 四类 3.2 绝缘子型号表示方法 3.2.1 型号结构QBQB 25系列名称 绝缘结构 使用场所 电压等级 机械强度等级 TB/T 3199.1-200833.2.2 符号含义 QBQB: 表示电气化铁路腕臂棒形绝缘子 绝 缘 结 构: 单绝缘无字母表示、双重绝缘用 S 表示 爬电距离等级: N 表示普通型，公称爬电距离为 1 200mm； J 表示绝缘加强型，公称爬电距 离为 1 400mm； G 表示绝缘高度加强型，公称爬电距离为 1 600mm 25: 表示为系统标称电压工频单相交流 25kV 机械弯曲强度等级: 无标注为 4kN； 8、12、16 分别表示为 8kN、12kN、16kN 上金属附件内径均为 62mm 3.2.3 型号示例 示例：QBSN—25/8 表示交流 25kV 电气化铁路接触网腕臂双重绝缘重污区用棒形瓷绝缘子，上金属附件管内 径为 62mm，弯曲破坏负荷为 8kN。
4 要求4.1 使用环境 环境温度：- 40℃ ～ 40℃； 海 拔：见表 2； 不适用于对绝缘子瓷釉、金属附件镀锌层有严重腐蚀的环境 4.2 主要结构尺寸 4.2.1 绝缘子外形和连接结构见图 1、图 2 当把 QB 型 4kN、8kN 绝缘子用于腕臂拉伸时， （推荐采用）靠近绝缘子金属附件安装插孔端口处 的 U 形卡箍凸压板的内侧应带有直径为 14mm，长度≥5mm 的圆锥体销钉，腕臂单侧插孔位置见图 3 当把 QB 型 12kN、16kN 绝缘子用于腕臂拉伸时， （推荐采用）绝缘子金属附件采用长圆销钉连接 方式，腕臂销钉插孔位置见图 4，金属附件销钉插孔位置见图 5 4.2.2 绝缘子应按本部分以及按规定程序批准的产品图样和技术文件制造，除非供需双方另有协 议，其主要结构尺寸及偏差应符合表 1 规定 4.2.3 绝缘子瓷件尺寸的偏差应符合 GB/T 772—2005 及表 1 的规定，金属附件结构尺寸见附录 A 4.2.4 绝缘子形状位置的偏差应符合下述规定： a）绝缘子瓷件轴线直线度应不超过总长的 1% b）绝缘子上下金属附件同轴度应≤Φ3mm 4.3 性能要求 4.3.1 绝缘子瓷件外观应符合 GB/T 772—2005 的规定。
瓷件外露表面应有一层均匀的瓷釉，釉表 面应光滑无裂纹，色调要均匀，外露砂层高度≤10mm 4.3.2 绝缘子瓷件的剖面应是均质的，经孔隙性试验后，不应有任何渗透现象孔隙性试验的压力 应≥20MPa，压力（Pa）与时间（h）的乘积应≥180MPa·h 4.3.3 绝缘子瓷件在胶装前应当按 JB/T 9674-1999 的规定逐个进行超声波探伤检查，瓷件内部不应 有超声波能发现的生烧、过烧、氧化、开裂、气孔等缺陷存在 4.3.4 绝缘子应采用按 JB/T 4307-2004 规定的Ⅱ类中等及以上强度的水泥胶合剂进行胶装瓷件端 面与金属附件之间应垫缓冲衬垫，金属附件与水泥接触面应均匀地涂一层缓冲层外露水泥表面应 平整无裂纹，其平面度应≤3mm 4.3.5 绝缘子应能耐受 3 次温差为 70K 温度循环试验而不损坏TB/T 3199.1-20084h2bd2DhHh2d2bDehHh1d1d1h158±2φ16mm4545φ1843±2φ18mm4.3.6 绝缘子应能耐受低温机械性能试验 4.3.7 绝缘子金属附件材料为不低于 ZG310~570 的铸钢，表面全部采用热镀锌，锌层应符合 JB/ T 8178-1999 的规定，进厂的铸造金属附件应逐个进行探伤检查，金相组织正常。
射线探伤检查方法 见附录 B金属附件也可采用优质碳素钢模锻工艺制造 4.3.8 绝缘子的主绝缘电气性能应符合表 2 的规定；机械性能应符合表 3 的规定图图 1 绝缘子外形示意图（一） 图图 2 绝缘子外形示意图（二）图图 3 腕臂凸压板插孔位置示意图 图图 4 腕臂销钉插孔位置示意图TB/T 3199.1-20085图图 5 金属附件销钉插孔位置示意图 表表 1 1 绝缘子尺寸及偏差绝缘子尺寸及偏差 单位为毫米单位为毫米 主 要 尺 寸类 型型 号图号HhDh1h2d1d2be爬电距离 L（主/辅）QBN-25 QBN-25/8185QBN-25/12195QBN-25/167604902051 200QBJ-25 QBJ-25/8188QBJ-25/12203QBJ-25/167755102131 400QBG-25 QBG-25/8200QBG-25/12210单绝缘QBG-25/16图1790530220/1 600QBSN-25 QBSN-25/8185QBSN-25/12195QBSN-25/168504902051 200/145QBSJ-25 QBSJ-25/8188QBSJ-25/12203QBSJ-25/168655102131 400/145QBSG-25 QBSG-25/8200QBSG-25/12210区间双重绝缘QBSG-25/16图28805302209030622116221 600/145+1.51不规定偏差-20/0.50.5/0.025L+6.0表表 2 2 电气性能电气性能 工频耐受电压（有效值）kV人工污秽工频耐受电压 kV适用海拔am灰密 mg/cm212型 号标准雷电冲击耐受电压（峰值）kV干湿盐密 mg/cm20.10.30.35一般地区轻污区b重污区bQBN-25 QBN-25/8、12、16QBSN-25 QBSN-25/8、12、162701601303631.5/≤2 000≤1 000QBJ-25 QBJ-25/8、12、16QBSJ-25 QBSJ-25/8、12、162901751404031.5≤3 000≤1 500QBG-25 QBG-25/8、12、16QBSG-25 QBSG-25/8、12、16310190150///45.736.0≤4 000≤2 000TB/T 3199.1-20086力力力力力力力力F力力力力a、绝缘子高海拔额定电压的修正参见附录 C。
b、污区划分见 TB/T 2007—1997 注：污染采用定量涂刷法 表表 3 3 机械性能机械性能 单位为千牛单位为千牛 逐个试验负荷 额定机械破坏负荷型 号弯曲拉伸弯曲拉伸滑动负荷 QBN-25 QBJ-25 QBG -25QBSN-25 QBSJ-25 QBSG-252.424440≥10QBN-25/8 QBJ-25/8 QBG -25/8QBSN-25/8 QBSJ-25/8 QBSG-25/84.848880≥20QBN-25/1。
