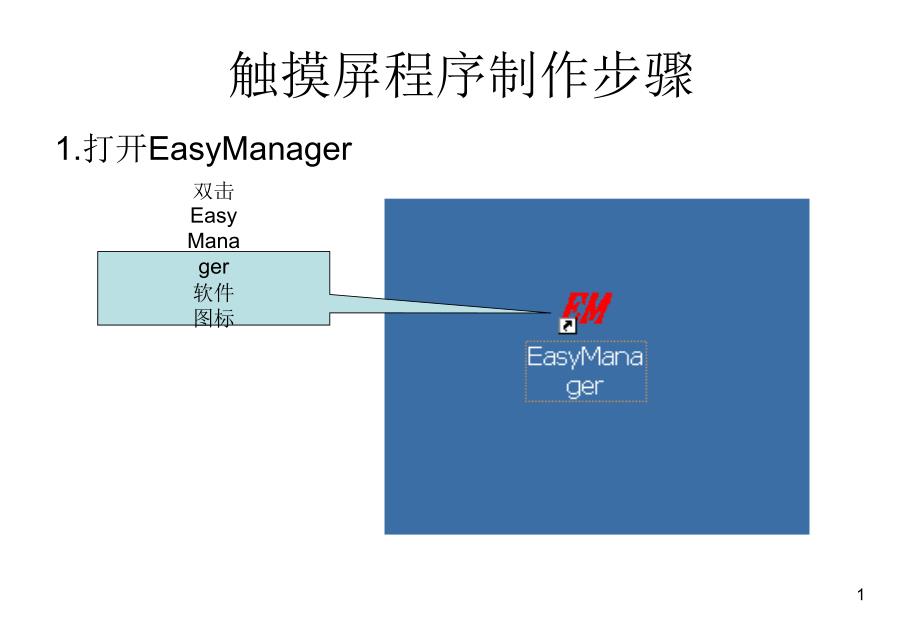

触摸屏程序制作步骤1.打开EasyManager双击EasyManager软件图标1 与电脑通讯的串口，根据通讯电缆连接的端口号选择选择波特率单击此按钮，打开EasyBuilder编程软件2 2.建立一个新的工程单击“文件”－“新建”选择触摸屏型号：MT506T（320×240）单击“确定”按钮3 3.设置系统参数单击菜单“编辑”－系统参数4 PLC类型选择“MITSUBISHI FX2n“其它参数使用系统默认值不作修改单击“确定”，退出对话框5 4.在空白窗口中添加元件•（1）位状态指示灯使用菜单命令“元件”－“位状态指示灯“或“元件”工具栏中“位状态指示灯“按钮6 在<一般属性>下填写有关该元件的说明选择控制该指示灯状态的编程元件类型选择控制该指示灯状态的编程元件的地址7 在”图形“下选中复选框后，单击“向量图库”按钮，选择合适的图形并“确定”退出向量图库8 “标签”是显示图形时附加在图形上的文字说明选择标签文字的颜色、字体和与图形的对齐方式选择指示灯的状态（0或1）并分别输入对应这两种状态的文字说明单击“确定”退出对话框9 退出对话框后可移动鼠标将指示灯移动到所需位置并可调整元件的大小10 •（2）按钮菜单命令“元件”－“位状态设定”或元件工具栏中“位状态设定”按钮11 在“一般属性”中设置该按钮对应的元件地址按钮类型选择为“复归型开关”“图形选择“和“标签“操作同指示灯类似12 •（3）切换开关“元件”－“位状态切换开关”“位状态切换开关”按钮13 读取地址和输出地址可以是同一个元件，如：M10开关类型选“切换开关”14 “图形“下单击”向量图库“，在”button2”中选择切换开关的图形15 •（4）文本说明菜单命令“绘图”－文本“16 选择文本的颜色、字体和对齐方式输入文本内容单击“确定”退出对话框，移动文本位置，调整文字大小17 •（5）元件的复制、多重复制及属性修改选中要复制的元件后，可选菜单命令“编辑”－“复制“或“多重复制”进行元件复制18 在“多重复制”对话框中设置：选择复制后的多个图形是并列排列（重叠型）还是间隔排列（间隔型）各元件的地址是先向右依次增大还是先向下增大相邻两个图形之间的距离（点数）复制的个数元件地址号的间隔单击“确定”退出对话框19 •对某个元件的参数进行修改可对该元件右击，在右击菜单中选择“属性”在“属性”对话框中可对该元件的参数进行修改20 5.工程的编译、模拟和下载•首先要将工程保存后才能进行编译、下载•菜单命令“工具”－“编译”单击“编译”进行编译编译后单击“关闭”退出编译窗口21 •菜单命令“工具”－“离线模拟”屏幕上出现所设计的画面，可通过鼠标进行试操作22 在模拟窗口中右击，在右击菜单中选择EXIT可退出模拟窗口23 •在PLC、触摸屏和电脑已用MT5_PC电缆连接好的情况下，可选菜单命令“工具”－“模拟”用鼠标进行模拟运行，此时PLC中的编程元件的状态能同步变化。
•在实训装置中，PLC使用RS485电缆与触摸屏连接，电脑使用RS232电缆与触摸屏连接，两者共用同一个插座，在下载或运行前应分别接好PLC或电脑连接插座在装置面板上的“PC通讯接口”24 •菜单命令“工具”－“下载”可将编译好的工程装载到触摸屏中，注意下载前应在EasyManager窗口中设置好电脑与触摸屏通讯的串口号（COM4）•下载完成后，将触摸屏电源关闭，拔掉电脑的通讯电缆，插上PLC的通讯电缆，然后再重新打开电源开关，触摸屏即显示所装载的画面，可用手指触摸进行操作电脑与触摸屏通讯的串口号25 四、编程实例1.人机界面控制步进电机三相六拍运行人机界面控制步进电机三相六拍运行•要求：设Y0、Y1、Y2为三相步进电机的三相A、B、C绕组信号，其正转励磁顺序为：AB B BC C CA A，反转励磁顺序为： AB A CA C BC B，当开机或按了复位按钮SB3后，电机处于初始励相AB状态，当按了启动按钮SB1后，电机按照设定的方向开关K01状态（K01=1为正转，K01=0为反转）进行旋转，当按了停止按钮SB2后，电机停于当前的励磁相状态锁定，并可在此状态下启动，电机旋转节拍频率为0.5Hz。
所有的操作按钮、开关及输出信号均在人机界面屏幕上显示 26 设计触摸屏画面，其中三个按钮是“复归型开关”，SB1、SB2、SB3的输出地址分别为M1、M2、M3；方向开关K01是切换开关，其读取地址和输出地址都是M10；三个指示灯对应的读取地址分别为Y0、Y1、Y227 28 •2.人机界面控制人机界面控制8个指示灯循环移位个指示灯循环移位•人机界面屏幕上有8只指示灯对应于Y0~Y7，当按了启动按钮SB1后，指示灯按设定的方式开关K01状态进行循环显示，按停止按钮SB2后，指示灯停于原处（每0.5秒移一次）29 设计触摸屏画面，其中2个按钮是“复归型开关”，SB1、SB2的输出地址分别为M1、M2；方式开关K01是切换开关，其读取地址和输出地址都是M10；8个指示灯对应的读取地址分别为Y0－Y7，用多重复制方法制作，为重叠型，地址右增；X方向间隔＝33，Y方向间隔＝0； X方向数量＝8，Y方向数量＝1； 间隔调整＝1复制好后再用属性修改改变8个指示灯的读取地址从Y7到Y030 31 •3.人机界面控制人机界面控制8个指示灯循环左移和右移个指示灯循环左移和右移在人机界面屏幕上设置8只指示灯对应Y0~Y7，设置二只按钮SB1、SB2。
要求按了启动按钮SB1后，8只指示灯按二亮二熄的顺序由小到大循环移位10秒，然后再由大到小循环移位10秒，如此反复（每0.5秒移位一次）直到按停止按钮SB2则全部熄灭32 •设计触摸屏画面，其中2个按钮是“复归型开关”，SB1、SB2的输出地址分别为M1、M2；8个指示灯对应的读取地址分别为Y0－Y7，用多重复制方法制作，为重叠型，地址右增；X方向间隔＝33，Y方向间隔＝0； X方向数量＝8，Y方向数量＝1； 间隔调整＝1复制好后再用属性修改改变8个指示灯的读取地址从Y7到Y033 34 35 。
