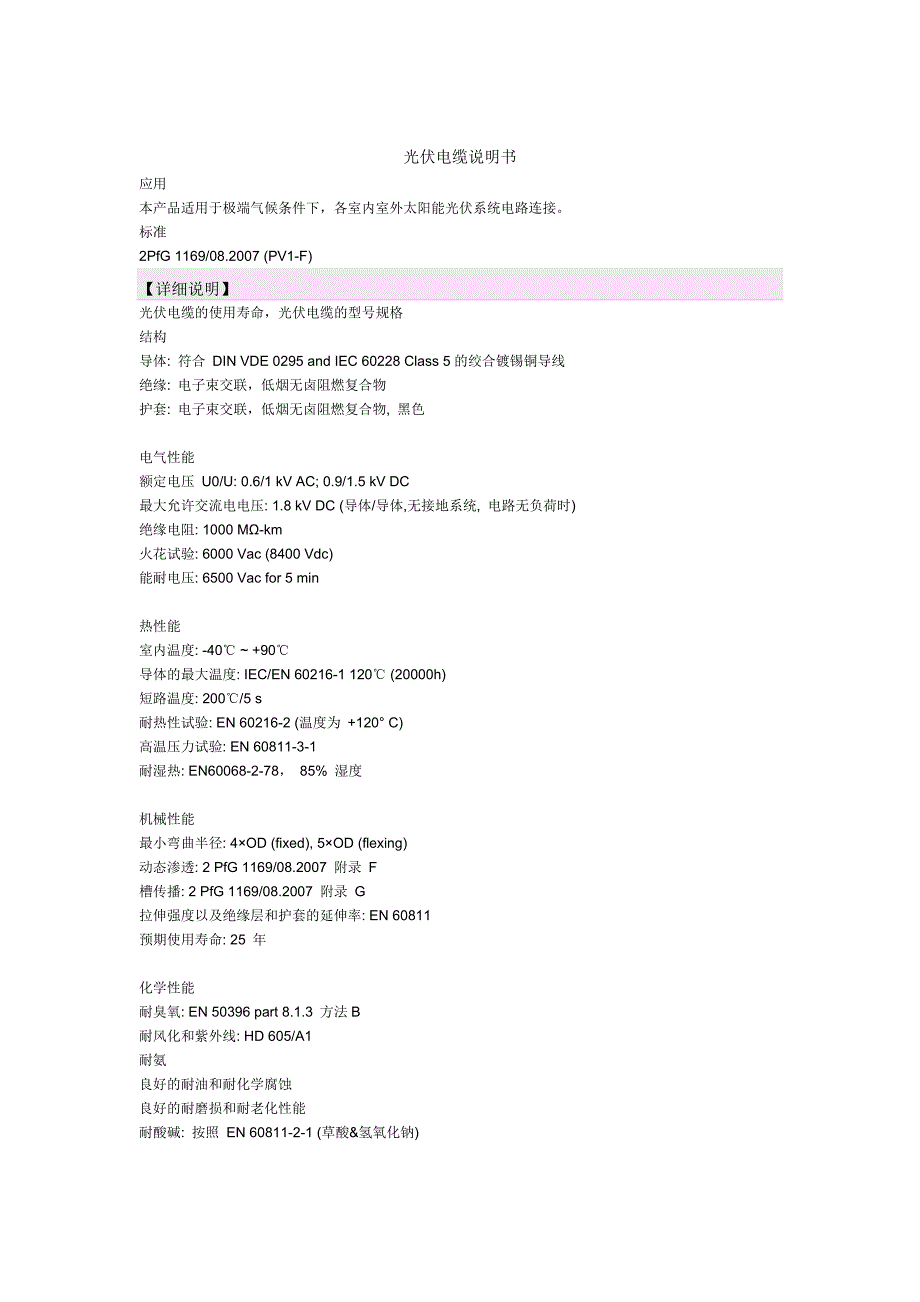

光伏电缆说明书应用本产品适用于极端气候条件下，各室内室外太阳能光伏系统电路连接标准2PfG 1169/08.2007 (PV1-F)【详细说明】光伏电缆的使用寿命，光伏电缆的型号规格结构导体: 符合 DIN VDE 0295 and IEC 60228 Class 5 的绞合镀锡铜导线绝缘: 电子束交联，低烟无卤阻燃复合物护套: 电子束交联，低烟无卤阻燃复合物, 黑色电气性能额定电压 U0/U: 0.6/1 kV AC; 0.9/1.5 kV DC最大允许交流电电压: 1.8 kV DC (导体/导体,无接地系统, 电路无负荷时)绝缘电阻: 1000 MΩ-km火花试验: 6000 Vac (8400 Vdc)能耐电压: 6500 Vac for 5 min热性能室内温度: -40℃ ~ +90℃导体的最大温度: IEC/EN 60216-1 120℃ (20000h)短路温度: 200℃/5 s耐热性试验: EN 60216-2 (温度为 +120° C)高温压力试验: EN 60811-3-1耐湿热: EN60068-2-78， 85% 湿度机械性能最小弯曲半径: 4×OD (fixed), 5×OD (flexing)动态渗透: 2 PfG 1169/08.2007 附录 F槽传播: 2 PfG 1169/08.2007 附录 G拉伸强度以及绝缘层和护套的延伸率: EN 60811预期使用寿命: 25 年化学性能耐臭氧: EN 50396 part 8.1.3 方法 B耐风化和紫外线: HD 605/A1耐氨良好的耐油和耐化学腐蚀良好的耐磨损和耐老化性能耐酸碱: 按照 EN 60811-2-1 (草酸& 氢氧化钠)EC 指标该电缆符合欧洲标准中的 CE 2006/95/EC（低压规定）和 RoHS 2002/95/EC（限制使用有害物质的相关规定）防火性能EN 50265-2-1, IEC 60332-1, VDE 0482-332-1-2, DIN EN 60332-1-2 规定的阻燃性能IEC 61034, EN 50268 规定的低烟性能EN 50267-2-1, IEC 60754-1 规定的无卤性能EN 50267-2-2, IEC 60754-2 规定的低腐蚀性气体规格和尺寸标称截面积 标称导体直径 标称绝缘厚度 标称护套厚度 平均外径上 限 标称重量Mm2导体种类mm mm mm mm kg/km1.5 5 1.58 0.7 0.8 5.4 522.5 5 2.04 0.7 0.8 5.9 674.0 5 2.59 0.7 0.8 6.6 876.0 5 3.17 0.7 0.8 7.4 11310 5 4.07 0.7 0.8 8.8 17816 5 5.22 0.7 0.9 10.1 25425 5 6.51 0.9 1.0 12.5 36335 5 7.71 0.9 1.1 14.0 473载流容量载流容量导体截面积 AWG 20℃时最大导体电阻 20 °C时最小绝缘电阻 自由空气中的单芯电缆表面接触的单芯电缆 双芯电缆mm2 - Ω MΩ.km A A A1.5 16 13.7 860 30 29 242.5 14 8.21 690 41 39 334 12 5.09 580 55 52 446 10 3.39 500 70 67 5710 8 1.95 420 98 93 7916 6 1.24 340 132 125 10725 4 0.795 340 176 167 14235 2 0.565 290 218 207 176不同环境温度下的载流量修正系数室内温度 ℃ 变换系数Up to 60 1.0070 0.9280 0.8490 0.75。
